Réf. UDAS-1Poynting UDAS-1 - Antenne à fuite 5G/4G et Wi-Fi MIMO pour couverture intérieure
- Antenne à fuite passive à insérer entre un routeur et son antenne extérieure
- 617 à 6 000 MHz : 4G, 5G jusqu’à 3,8 GHz et Wi-Fi 2,4 et 5 GHz
- MIMO 2×2, éléments à polarisation croisée ±45°, ROS inférieur à 2:1
- Boîtier compact 95 x 158 x 39 mm, 0,2 kg, IP65 (NEMA 4X), IK08
- Fonctionnement de -40 à +80 °C, fixation en surface
| Connectivité radio | 4G LTE, 5G, Wi-Fi |
|---|---|
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Autonomie | Sans objet (alimenté) |
| Caractéristiques d'antenne | Antenne à fuite (leaky feeder) omnidirectionnelle, MIMO 2×2, polarisation croisée ±45° |
| Connecteur | SMA femelle et SMA mâle, câbles RG58 de 0,2 m |
| Code constructeur | A-UDAS-0001-V1-01 |
- 4G LTE
- 5G
- Wi-Fi
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités

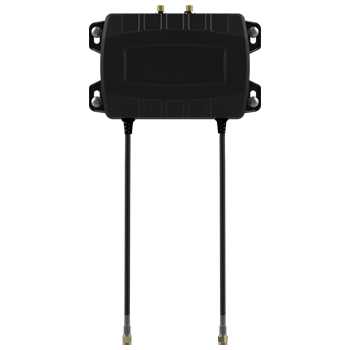

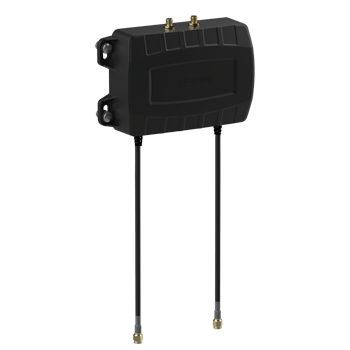

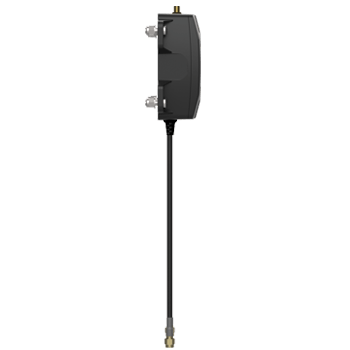

La Poynting UDAS-1 est une antenne à fuite (leaky feeder) compacte qui rétablit la couverture 4G, 5G et Wi-Fi dans le local où se trouve un routeur relié à une antenne extérieure. Insérée sur le câble coaxial, elle laisse rayonner une petite partie du signal dans la pièce, tandis que l'essentiel de la puissance part vers l'antenne de toit.
Elle règle un problème fréquent en exploitation : le routeur installé en sous-sol ou dans une armoire métallique capte bien grâce à son antenne extérieure, mais les terminaux du local technique (tablette du technicien, capteurs, équipements Wi-Fi) ne reçoivent plus rien. Passive et sans alimentation, l'UDAS-1 se pose en quelques minutes.
Points forts du UDAS-1
- Fonctionnement de 617 à 6 000 MHz : 4G, 5G jusqu'à 3,8 GHz, Wi-Fi 2,4 GHz et 5 GHz
- MIMO 2x2 avec éléments à polarisation croisée ±45° pour une bonne isolation entre voies
- Rayonnement omnidirectionnel pour couvrir toute la pièce
- Élément passif : aucune alimentation, aucun réglage
- Boîtier PC-ABS traité anti-UV de 95 x 158 x 39 mm et 0,2 kg
- IP65 (NEMA 4X), IK08, -40 à +80 °C
Applications en bâtiment et sur site technique
- Locaux techniques en sous-sol où le routeur de GTB est raccordé à une antenne de toit
- Armoires de supervision métalliques dont l'antenne a été déportée à l'extérieur
- Bâtiments intelligents : contrôle d'accès, sécurité, régulation climatique et arrosage cités par le constructeur
- Transport : bus, trains et véhicules de sécurité équipés d'une antenne de toit
Intégration et compatibilité
L'UDAS-1 se place en série entre le routeur et l'antenne extérieure : les câbles du routeur arrivent sur un côté, ceux de l'antenne repartent de l'autre. Elle fonctionne avec nos routeurs 4G et 5G industriels, nos modems cellulaires et toute antenne extérieure MIMO 2x2 de nos antennes 4G, 5G et Wi-Fi.
Elle est équipée de câbles RG58 de 0,2 m et de traversées cuivre rigides, avec connecteurs SMA mâle et SMA femelle. Pour relier une antenne éloignée, prévoyez des rallonges à faibles pertes parmi nos câbles et rallonges coaxiales. Le court-circuit DC intégré protège l'entrée radio du routeur.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne à fuite (leaky feeder), omnidirectionnelle, MIMO 2x2 |
| Bandes de fréquences | 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 400 à 3 800 MHz, 5 000 à 6 000 MHz |
| Bandes Wi-Fi | 2 400 à 2 500 MHz et 5 000 à 6 000 MHz |
| Polarisation | Linéaire ±45° |
| Nombre de ports | 4 (2 voies MIMO, entrée et sortie) |
| ROS (VSWR) | inférieur à 2:1 |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Protection DC | Court-circuit DC (DC short) |
| Câbles et connecteurs | RG58 de 0,2 m et traversées cuivre rigides, SMA femelle et SMA mâle |
| Dimensions | 95 x 158 x 39 mm (hors câbles et connecteurs) |
| Poids | 0,2 kg |
| Boîtier | PC-ABS stabilisé anti-UV, gris |
| Montage | En surface, visserie non fournie |
| Indice de protection | IP65 (NEMA 4X) |
| Résistance aux chocs | IK08 |
| Température de fonctionnement | -40 à +80 °C |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
| Code constructeur / EAN | A-UDAS-0001-V1-01 / 6009710921760 |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, Wi-Fi
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Autonomie
- Sans objet (alimenté)
- Caractéristiques d'antenne
- Antenne à fuite (leaky feeder) omnidirectionnelle, MIMO 2x2, polarisation croisée ±45°
- Connecteur
- SMA femelle et SMA mâle, câbles RG58 de 0,2 m
- Code constructeur
- A-UDAS-0001-V1-01
Contenu et accessoires compatibles
Livrée seule, avec ses câbles courts montés en usine. Visserie de fixation à prévoir. Rallonges RG58 jusqu'à 15 m selon le constructeur. Voir aussi la gamme d'antennes Poynting.
Documentation
Questions fréquentes
À quoi sert concrètement l'UDAS-1 ?
Quand un routeur est relié à une antenne extérieure, son signal ne rayonne plus dans la pièce où il se trouve : les terminaux Wi-Fi ou cellulaires du local n'en profitent pas. L'UDAS-1 s'insère sur le câble entre le routeur et l'antenne extérieure. Elle laisse fuir une petite partie du signal dans la pièce, tandis que l'essentiel de la puissance continue vers l'antenne extérieure.
Est-ce un répéteur ou un amplificateur ?
Non. L'UDAS-1 est un élément entièrement passif, sans alimentation : elle n'amplifie pas le signal et ne demande aucun réglage. Elle se contente de prélever une faible part de l'énergie qui transite sur le câble.
Combien en faut-il pour un routeur MIMO ?
Une UDAS-1 traite deux voies en MIMO 2x2 grâce à ses deux éléments polarisés à +45° et -45°. Pour un routeur 4G ou 5G à deux entrées cellulaires, une seule UDAS-1 suffit.
Quelles bandes sont couvertes ?
617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz et 3 400 à 3 800 MHz en cellulaire, ainsi que 2 400 à 2 500 MHz et 5 000 à 6 000 MHz en Wi-Fi. Elle couvre donc la 4G, la 5G jusqu'à 3,8 GHz et le Wi-Fi 2,4 et 5 GHz.
Demander un devis pour le UDAS-1
Décrivez votre installation (routeur, antenne extérieure, taille du local) : nous vous répondons sous 24 h ouvrées avec un conseil technique et un tarif selon les quantités. Nous vérifions avec vous la compatibilité des connecteurs avant commande.
Produits similaires
Voir toute la catégoriePoynting WLAN-60 et WLAN-61 - Antenne Wi-Fi directionnelle bi-bande IP65
- Wi-Fi
- IP65 / IP66
Poynting XPOL-16 - Antenne 4G directionnelle MIMO 2x2 à polarisation croisée
- 4G LTE
- 2G / 3G
- IP65 / IP66
Autres produits Poynting
Toute la gamme Poynting
Poynting PUCK-1 – Antenne omnidirectionnelle ultra-compacte SISO 5G/4G pour IoT, M2M
- IK10
- IP69K
Produits similaires
Poynting LPDA-500 – Antenne 5G/4G et Wi-Fi 6E directionnelle log-périodique
- Antenne directionnelle log-périodique ultra-large bande 617 à 7 200 MHz
- 4G, 5G (dont 3,5 GHz et RedCap) et Wi-Fi jusqu'au Wi-Fi 6E
- Gain de 9 à 11,5 dBi selon la bande, ROS inférieur à 2:1
- Connecteur N femelle, 1 port (deux antennes pour le MIMO)
- IP65, IK08, -40 à +80 °C, fixation sur mât par étrier fourni
Poynting MIMO-3 – Antenne multifonction 4G/5G MIMO, Wi-Fi et GNSS IP69K
- Antenne 2 à 7 voies : 2x2 ou 4x4 MIMO 4G/5G, 2x2 Wi-Fi et GNSS selon version
- Cellulaire 410 à 3 800 MHz jusqu'à 6,2 dBi, Wi-Fi 2,4 GHz et 5 à 7,2 GHz jusqu'à 7 dBi
- Câbles RTK-031 de 2 m, SMA mâle, plan de masse intégré
- IP69K, IK10, -40 à +80 °C, homologation eMark
- Boîtier blanc ou noir, fixation par tiges filetées, adhésif ou aimants en option
Poynting MIMO-4 – Antenne multifonction 5G/4G MIMO 4×4, Wi-Fi et GNSS IP69K
- Antenne 4 à 9 voies : 4x4 MIMO 4G/5G, Wi-Fi 2x2 ou 4x4 et GNSS selon version
- Cellulaire 617 à 6 000 MHz jusqu'à 6 dBi, Wi-Fi 2,4 GHz et 5 à 7,2 GHz jusqu'à 6,5 dBi
- Câbles RTK-031 de 2 m terminés SMA mâle, plan de masse intégré
- IP69K, IK10, -40 à +80 °C, homologation eMark
- Dôme Ø 170 x 69 mm, blanc ou noir, pose sur mât, mur, surface ou aimants
Poynting OMNI-121 – Antenne 4G omnidirectionnelle extérieure 6 dBi IP65
- Antenne 4G omnidirectionnelle 698 à 960 MHz, 1 427 à 1 517 MHz et 1 710 à 2 700 MHz
- Gain jusqu'à 6 dBi, ROS inférieur à 2:1 sur 90 % des bandes, 10 W admissibles
- Câble HDF-195 de 4, 5 ou 8 m monté en usine, SMA mâle ou TNC mâle
- Radôme ABS sans halogène IP65, IK08, -40 à +80 °C
- Support inox pour mur ou mât jusqu'à 50 mm de diamètre fourni

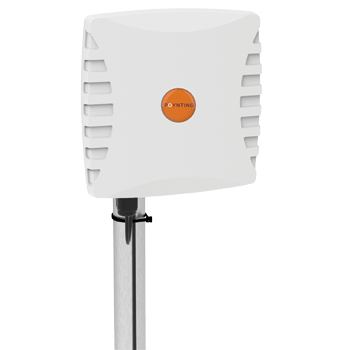

Poynting WLAN-60 et WLAN-61 – Antenne Wi-Fi directionnelle bi-bande IP65
