Poynting MIMO-4 - Antenne multifonction 5G/4G MIMO 4x4, Wi-Fi et GNSS IP69K
- Antenne 4 à 9 voies : 4×4 MIMO 4G/5G, Wi-Fi 2×2 ou 4×4 et GNSS selon version
- Cellulaire 617 à 6 000 MHz jusqu’à 6 dBi, Wi-Fi 2,4 GHz et 5 à 7,2 GHz jusqu’à 6,5 dBi
- Câbles RTK-031 de 2 m terminés SMA mâle, plan de masse intégré
- IP69K, IK10, -40 à +80 °C, homologation eMark

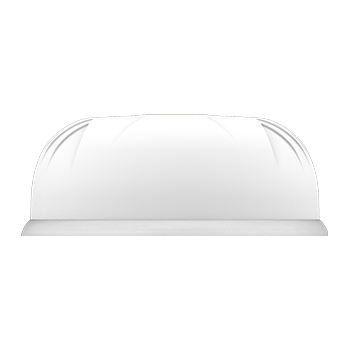

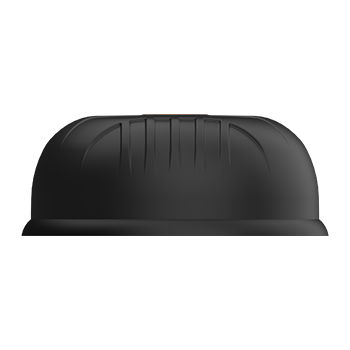

- Dôme Ø 170 x 69 mm, blanc ou noir, pose sur mât, mur, surface ou aimants
| Connectivité radio | 2G / 3G, 4G LTE, 5G, Wi-Fi |
|---|---|
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP69K |
| Type de montage | Adhésif, Magnétique, Mural, Panneau / encastré, Sur mât ou poteau |
| Bande de fréquences | GNSS, LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz |
| Autonomie | Sans objet (alimenté) |
| Caractéristiques d'antenne | Omnidirectionnelle, 2×2 ou 4×4 MIMO cellulaire, 2×2 ou 4×4 MIMO Wi-Fi et GNSS selon version |
| Connecteur | SMA mâle sur câbles RTK-031 de 2 m, adaptateurs RP-SMA pour le Wi-Fi |
| Homologation eMark | E1*10R06/02*9871*00 |
| Configuration | 4×4 5G, 4×4 5G + GNSS, 2×2 5G + 2×2 Wi-Fi + GNSS, 4×4 5G + 2×2 Wi-Fi + GNSS, 4×4 5G + 4×4 Wi-Fi + GNSS |
| Couleur | Blanc, Noir |
- 4G LTE
- 5G
- 2G / 3G
- Wi-Fi
- IP69K
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
La Poynting MIMO-4 est une antenne 5G MIMO 4x4 en dôme qui regroupe, selon la version, quatre antennes cellulaires, jusqu'à quatre antennes Wi-Fi et une antenne GNSS active. Elle couvre de 617 à 6 000 MHz en cellulaire et jusqu'à 7 200 MHz en Wi-Fi, dans un boîtier compact de 170 mm de diamètre et 69 mm de haut.
Pour un intégrateur, c'est l'antenne unique qui exploite tout le potentiel d'un routeur 5G : quatre voies cellulaires pour le débit, le Wi-Fi 6E pour le point d'accès intégré et le GNSS pour la localisation. Boîtier IP69K et fixations multiples : elle s'installe aussi bien sur une armoire technique que sur un véhicule.
Points forts du MIMO-4
- De 4 à 9 antennes dans un dôme de Ø 170 x 69 mm
- Cellulaire 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 400 à 4 200 MHz et 5 000 à 6 000 MHz
- Gain cellulaire de 5,5 dBi de 1 710 à 2 700 MHz et de 3 400 à 4 200 MHz, 6 dBi de 5 000 à 6 000 MHz
- Wi-Fi 2,4 GHz (5 dBi) et 5 à 7,2 GHz (6,5 dBi), compatible Wi-Fi 6E
- GNSS actif GPS et GLONASS avec amplificateur intégré
- Pose sur mât vertical ou horizontal, au mur, en surface, sur tige filetée ou par aimants en option
- IP69K, IK10, tenue au vent jusqu'à 220 km/h, -40 à +80 °C, homologation eMark
Applications en bâtiment et sur site technique
- Toit d'armoire ou de local technique abritant un routeur 5G de supervision multisite
- Mât en toiture d'un bâtiment tertiaire pour un accès 5G de secours ou une liaison FWA
- Datacenters et salles techniques : lien cellulaire de secours hors bande pour l'administration à distance
- Véhicules de maintenance et d'astreinte : 5G, Wi-Fi embarqué et géolocalisation
Intégration et compatibilité
Chaque voie est équipée d'un câble RTK-031 de 2 m terminé SMA mâle, à visser directement sur les entrées du routeur. La MIMO-4 s'associe à nos routeurs 4G et 5G industriels et à nos modems cellulaires 4G et 5G. Les versions avec Wi-Fi sont livrées avec des adaptateurs RP-SMA mâle vers SMA femelle (2 sur les versions 15 et 17, 4 sur la version 19).
L'antenne GNSS est active et alimentée par le récepteur du routeur. Les antennes cellulaires et Wi-Fi sont passives. Grâce à son plan de masse intégré, la MIMO-4 conserve ses performances sur une surface métallique ou non.
Bandes 5G couvertes selon le constructeur : notamment n1, n3, n7, n8, n20, n28, n38, n77 et n78, dont la bande 3,5 GHz utilisée en France.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| MIMO-4-04-W / MIMO-4-04-B | 4x4 MIMO cellulaire, blanc ou noir | Routeur 5G à quatre entrées, sans Wi-Fi ni GNSS |
| MIMO-4-14-W / MIMO-4-14-B | 4x4 MIMO cellulaire et GNSS | Routeur 5G avec localisation ou horodatage |
| MIMO-4-15-W / MIMO-4-15-B | 2x2 cellulaire, 2x2 Wi-Fi et GNSS | Routeur 4G ou 5G à deux entrées avec Wi-Fi |
| MIMO-4-17-W / MIMO-4-17-B | 4x4 cellulaire, 2x2 Wi-Fi et GNSS | Routeur 5G complet avec point d'accès Wi-Fi |
| MIMO-4-19-W / MIMO-4-19-B | 4x4 cellulaire, 4x4 Wi-Fi et GNSS | Routeur 5G avec Wi-Fi 4x4 haut débit |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne omnidirectionnelle multifonction en dôme |
| Bandes cellulaires | 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 400 à 4 200 MHz, 5 000 à 6 000 MHz |
| Gain cellulaire | -0,5 dBi (617 à 960 MHz), 3,5 dBi (1 427 à 1 517 MHz), 5,5 dBi (1 710 à 2 700 MHz), 5,5 dBi (3 400 à 4 200 MHz), 6 dBi (5 000 à 6 000 MHz) |
| Bandes et gain Wi-Fi | 2 400 à 2 500 MHz (5 dBi), 5 000 à 7 200 MHz (6,5 dBi) |
| GNSS | GPS et GLONASS (1 575,42 / 1 602 MHz), gain LNA 20 ±3 dB, alimentation 2,7 à 5 V, 20 mA max (version 15 : 2,7 à 3,3 V) |
| ROS (VSWR) | inférieur à 2:1 (cellulaire), inférieur à 2,5:1 (Wi-Fi) |
| Puissance admissible | 10 W par voie cellulaire et Wi-Fi |
| Impédance | 50 ohms |
| Polarisation | Linéaire verticale (cellulaire), circulaire droite (GNSS) |
| Câbles | RTK-031 de 2 m, montés en usine |
| Connecteurs | SMA mâle, adaptateurs RP-SMA mâle vers SMA femelle sur les versions Wi-Fi |
| Dimensions | Ø 170 x 69 mm (version 15 : Ø 160 x 65 mm) |
| Poids | 0,70 kg (MIMO-4-14), 0,74 kg (MIMO-4-15), 0,80 kg (MIMO-4-17) |
| Radôme | ASA stabilisé anti-UV, blanc ou noir |
| Montage | Mât vertical ou horizontal, mur, surface adhésive, tige filetée Ø 25 mm (paroi jusqu'à 70 mm), aimants en option |
| Indice de protection | IP69K |
| Résistance aux chocs | IK10 (IK08 en pose sur mât ou murale) |
| Tenue au vent | jusqu'à 220 km/h |
| Température de fonctionnement | -40 à +80 °C |
| Humidité | jusqu'à 98 % en fonctionnement |
| Brouillard salin | MIL-STD 810G / ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Homologation | eMark E1*10R06/02*9871*00, CE, RoHS |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G, Wi-Fi
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP69K
- Type de montage
- Mural, Sur mât ou poteau, Magnétique, Adhésif, Panneau / encastré
- Bande de fréquences
- GNSS, LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz
- Autonomie
- Sans objet (alimenté)
- Caractéristiques d'antenne
- Omnidirectionnelle, 2x2 ou 4x4 MIMO cellulaire, 2x2 ou 4x4 MIMO Wi-Fi et GNSS selon version
- Connecteur
- SMA mâle sur câbles RTK-031 de 2 m, adaptateurs RP-SMA pour le Wi-Fi
- Homologation eMark
- E1*10R06/02*9871*00
- Configuration
- 4x4 5G, 4x4 5G + GNSS, 2x2 5G + 2x2 Wi-Fi + GNSS, 4x4 5G + 2x2 Wi-Fi + GNSS, 4x4 5G + 4x4 Wi-Fi + GNSS
- Couleur
- Blanc, Noir
Contenu et accessoires compatibles
Livrée avec l'antenne et ses câbles, des tiges filetées courte et longue, le support pour mât ou mur, l'adhésif de pose en surface et, sur les versions Wi-Fi, les adaptateurs RP-SMA.
En option : kit de 4 aimants Poynting MBK-3, rallonges et adaptateurs parmi nos câbles et rallonges coaxiales, mâts parmi nos supports de fixation. Voir aussi la gamme d'antennes Poynting et l'ensemble de nos antennes 4G, 5G et Wi-Fi.
Documentation
Toutes les documentations Poynting
Fiche technique Poynting MIMO-4-17 (PDF, en anglais)
Fiches des autres versions : MIMO-4-04, MIMO-4-14, MIMO-4-15, MIMO-4-19.
Questions fréquentes
Quelle différence entre MIMO-4 et MIMO-3 ?
La MIMO-4 couvre 617 à 6 000 MHz en cellulaire, au-delà de la bande 3,5 GHz, alors que la MIMO-3 s'arrête à 3 800 MHz mais descend jusqu'à 410 MHz. La MIMO-4 est plus compacte, se fixe aussi sur mât ou au mur, et existe en version 9 voies avec 4x4 MIMO Wi-Fi.
Quelle version choisir pour un routeur 5G ?
Comptez les entrées du routeur. Un routeur 5G à quatre entrées cellulaires appelle une MIMO-4-04 (sans GNSS) ou une MIMO-4-14 (avec GNSS). Si le routeur intègre un point d'accès Wi-Fi, la MIMO-4-17 ajoute 2 antennes Wi-Fi et la MIMO-4-19 en ajoute 4. La MIMO-4-15 convient aux routeurs à deux entrées cellulaires avec Wi-Fi et GNSS.
Peut-on l'installer sur un mât ou un mur ?
Oui. Le support fourni permet une pose sur mât vertical ou horizontal et une pose murale, en plus de la pose en surface par adhésif ou par tige filetée. Un kit d'aimants (Poynting MBK-3) est proposé en option pour les installations temporaires. En pose sur mât ou au mur, la résistance aux chocs est IK08 au lieu de IK10.
Le Wi-Fi 6E est-il couvert ?
Oui. Les antennes Wi-Fi des versions 15, 17 et 19 fonctionnent de 2 400 à 2 500 MHz et de 5 000 à 7 200 MHz, ce qui inclut la bande 6 GHz du Wi-Fi 6E.
Demander un devis pour le MIMO-4
Indiquez le modèle de routeur, le nombre d'entrées à raccorder et le mode de fixation prévu : nous vous répondons sous 24 h ouvrées avec la version adaptée et un tarif selon les quantités. Nous vous conseillons aussi sur le routeur associé.
