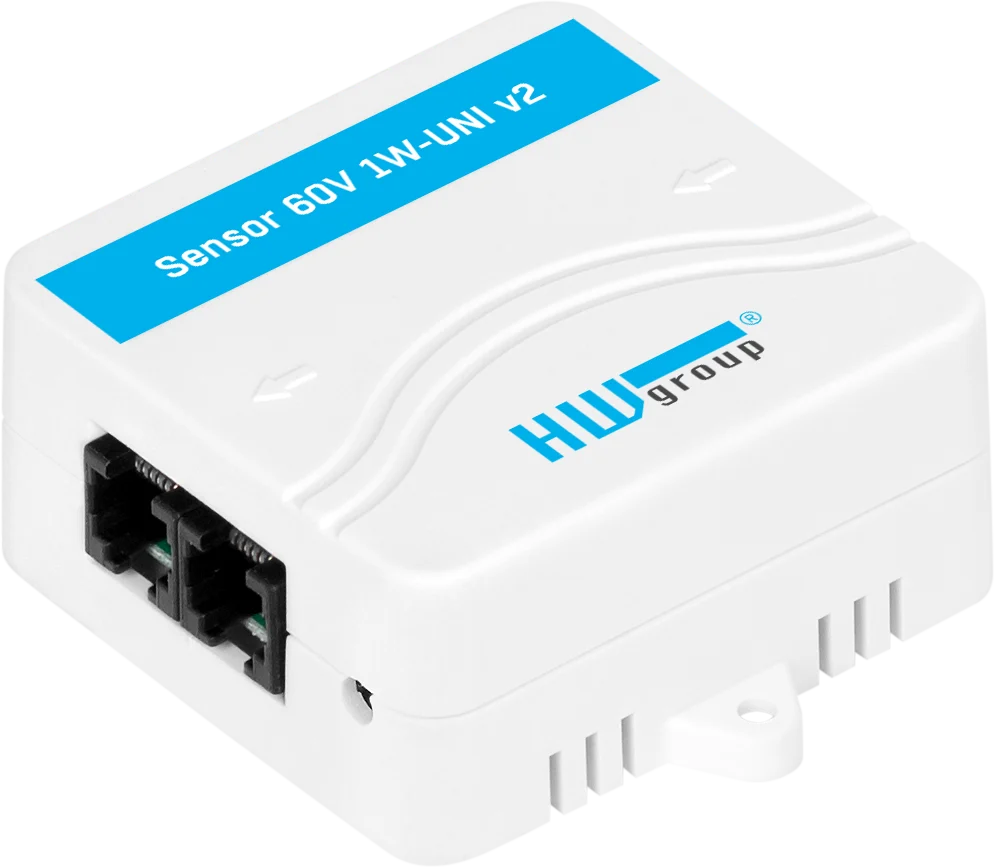

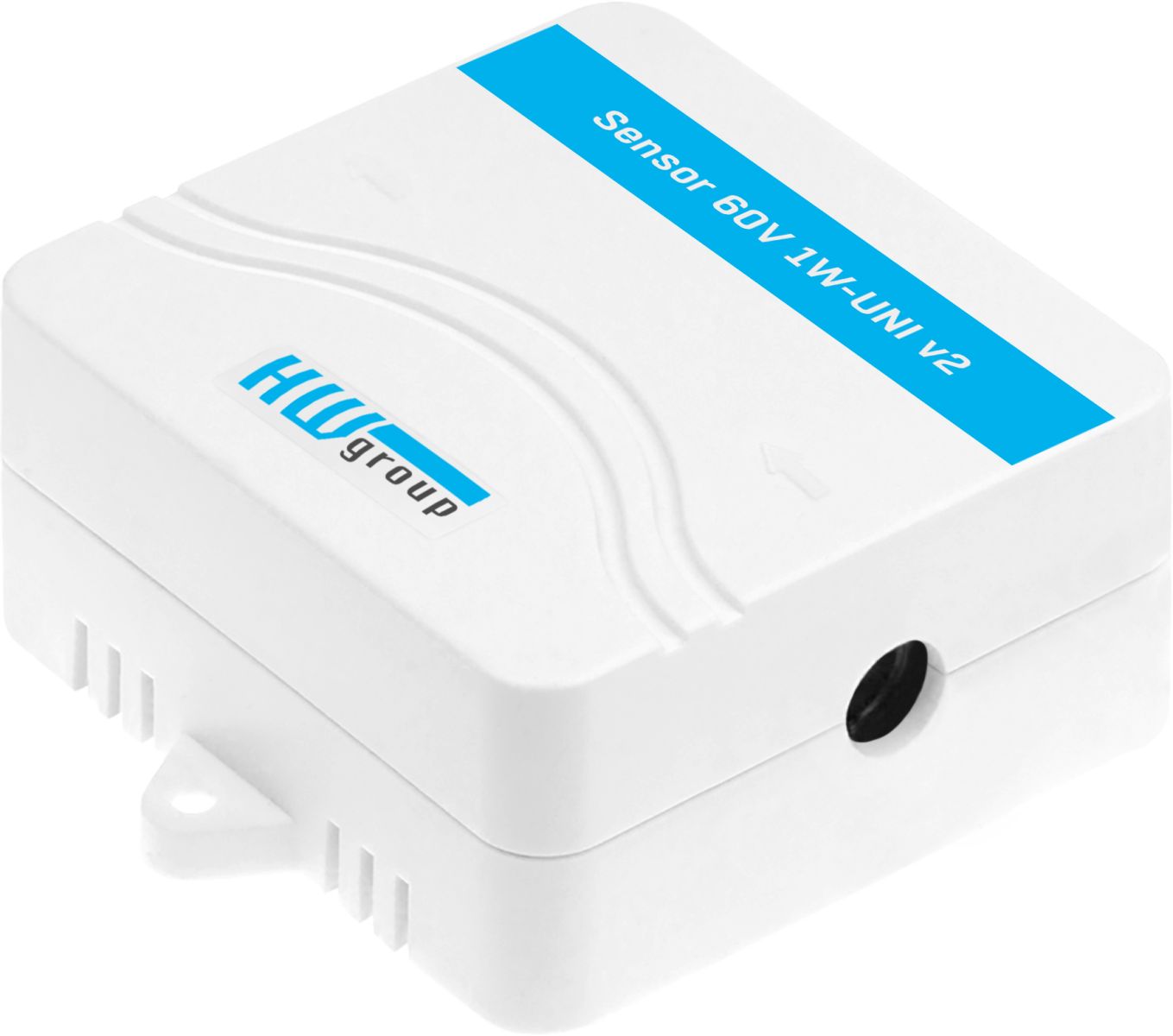

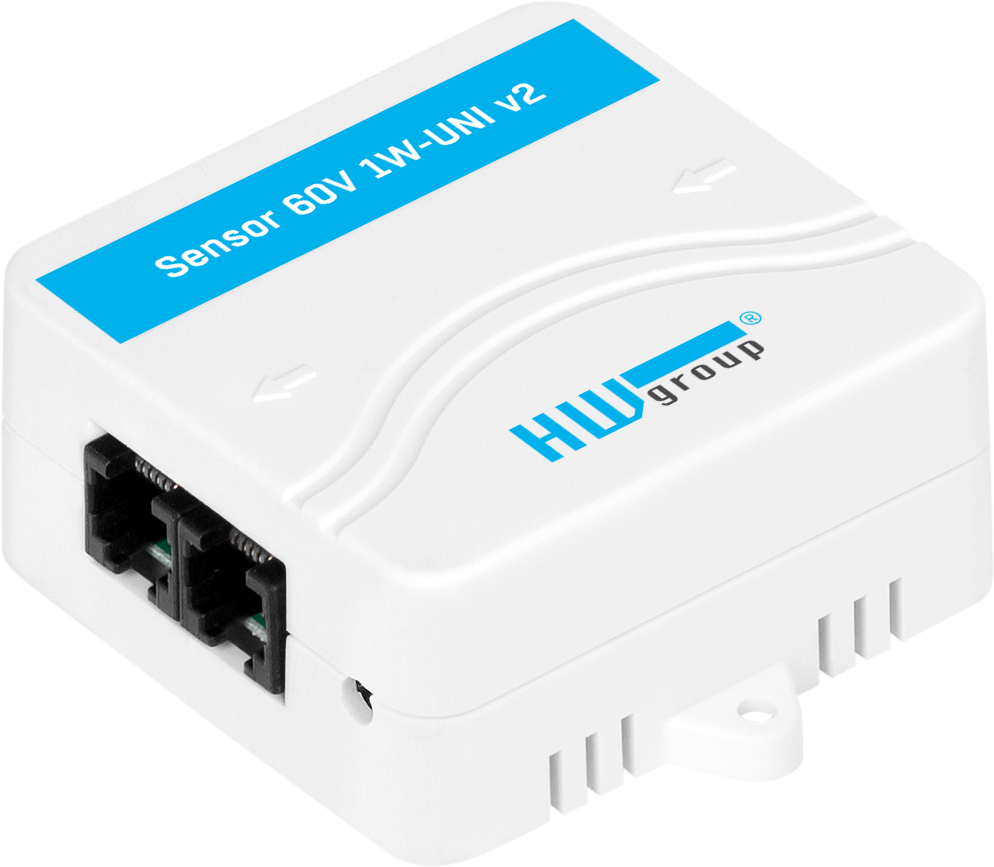

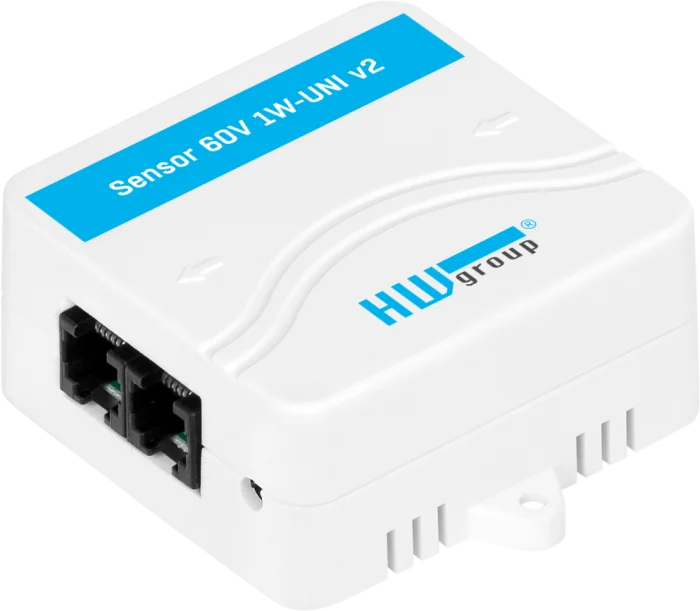

Réf. 600534HWgroup Sensor 60V 1W-UNI v2 - Capteur de tension continue 0-60 V isolé
- Mesure de tension continue de 0 à 60 V DC, ou de 0 à -60 V DC (systèmes -48 V)
- Précision ±2 % de la pleine échelle, résolution 0,1 V, mesure chaque seconde
- Entrée isolée galvaniquement du bus 1-Wire UNI, 2 × RJ11 pour le chaînage
- Alimenté par le bus ou par un adaptateur 5 V DC, consommation 40 mA
- Étalonnage 8 points et conversion d'unité, IP23
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire |
| Grandeur mesurée | Tension |
| Entrées et sorties | Entrée analogique 0-10 V |
| Usage | Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Pose libre / bureau |
| Plage de mesure | 0 à 60 V DC |
| Précision | Tension : ±2 % de la pleine échelle |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Poseidon2, Ares 12 LTE, STE2 R2 / LITE / PLUS, Perseus Monitoring, Perseus Energy, Perseus Industrial (bus 1-Wire UNI) |

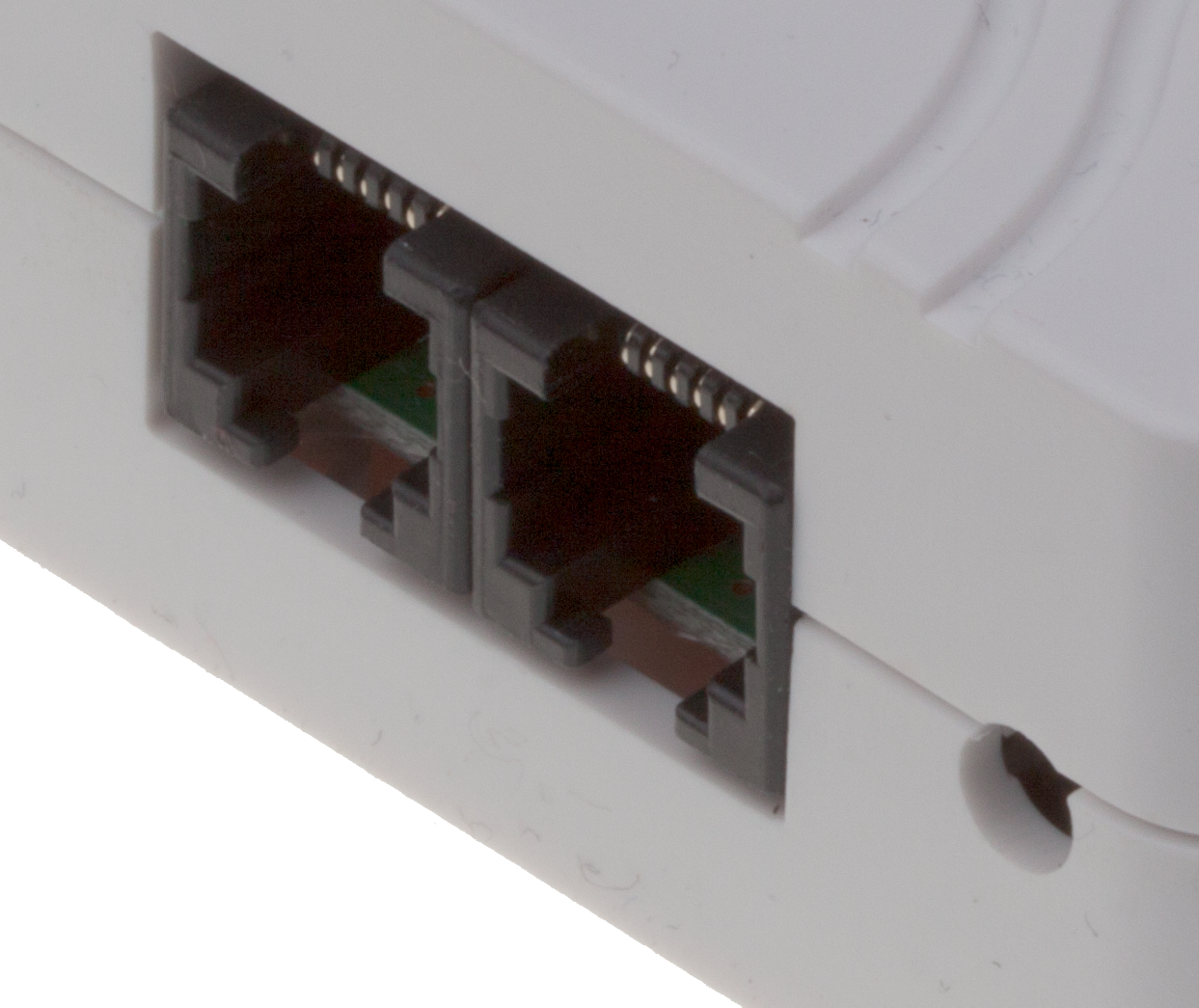

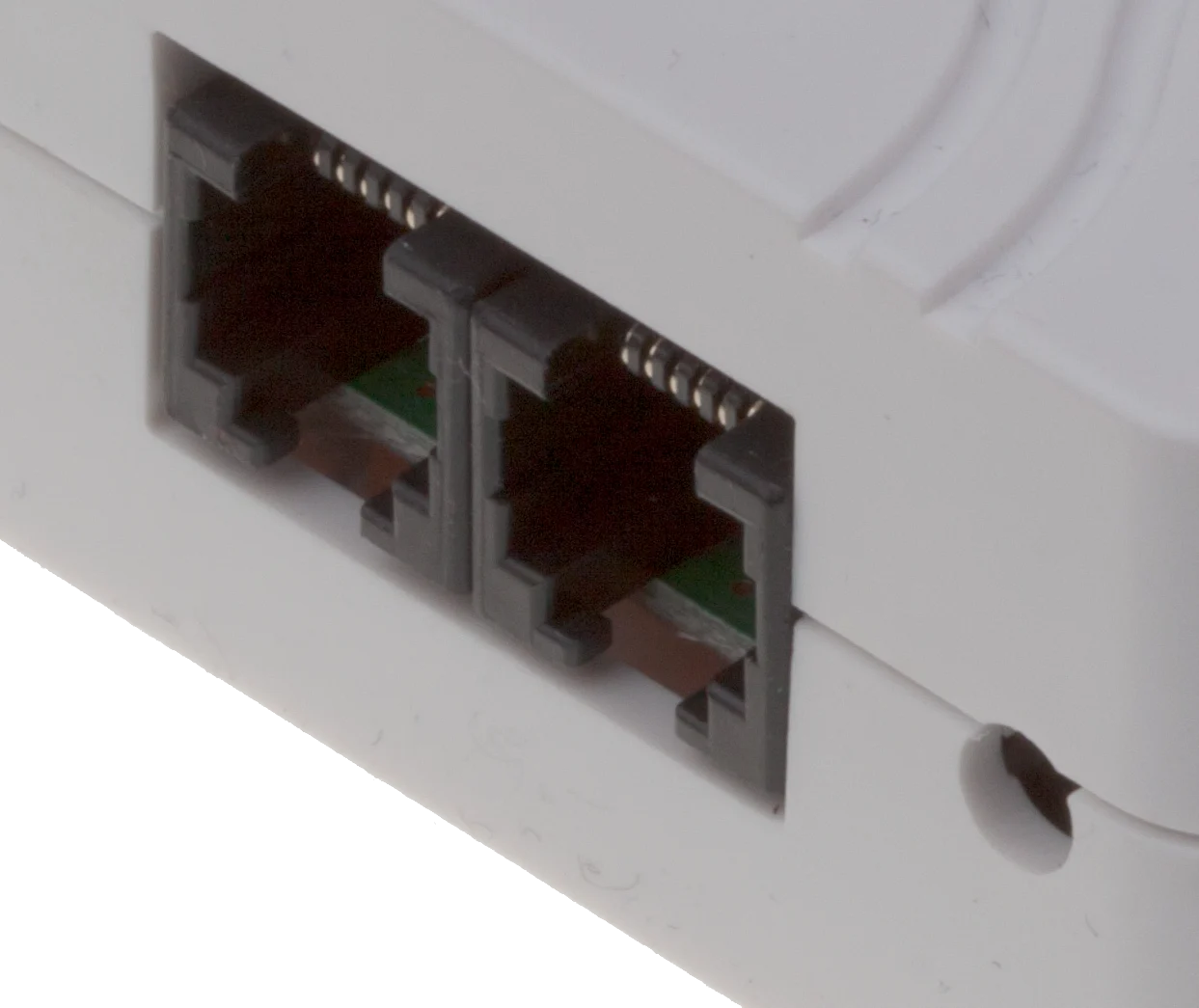

| Connecteur | Bornier 2 points (V+, V-) en entrée, 2 × RJ11 en sortie, jack 5 V |
| Tension d'entrée max | 70 V DC |
- Aucune (filaire)
- 1-Wire
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le HWgroup Sensor 60V 1W-UNI v2 est un capteur de tension continue isolé qui mesure de 0 à 60 V DC et transmet la valeur sur le bus 1-Wire UNI d'un boîtier HWgroup. Il sert surtout à suivre la tension de batteries et d'alimentations -48 V en télécoms, mais aussi à lire la sortie 0-10 V d'un transmetteur industriel.
Il convient aux exploitants de sites techniques, d'installations télécoms et de locaux sur batteries qui veulent une mesure de tension à distance sans automate. Grâce à l'isolation entre l'entrée et le bus, plusieurs capteurs peuvent mesurer chacun un élément d'un parc de batteries en série.
Points forts du Sensor 60V 1W-UNI v2
- Plage de 0 à 60 V DC, entrée tolérée jusqu'à 70 V
- Mesure aussi les tensions négatives de 0 à -60 V DC
- Précision ±2 % de la pleine échelle à 25 °C, résolution 0,1 V
- Isolation galvanique entre l'entrée et le bus 1-Wire UNI
- Mesure toutes les secondes
- Courbe d'étalonnage 8 points et conversion d'unité dans le capteur
- Alimentation par le bus ou par adaptateur 5 V DC, consommation 40 mA
Applications en bâtiment et sur site technique
- Sites télécoms et stations de base (BTS) : contrôle de la tension -48 V et de l'état des batteries de secours.
- Salle serveur et datacenter : suivi de la tension des chaînes de batteries d'un onduleur, élément par élément.
- Bâtiments techniques : lecture de transmetteurs 0-10 V (pression, niveau) par un boîtier de supervision IP.
- Véhicules et sites isolés : surveillance de batteries 12 V ou 24 V avec un boîtier cellulaire Ares, dont la batterie interne secourt aussi le capteur.
Intégration et compatibilité
Le capteur se branche en RJ11 sur un port 1-Wire UNI. HWgroup le liste compatible avec les Poseidon2 3268, 3468 et 4002, les Ares 12 LTE et HWg-Ares 12, les STE2 R2, STE2 LITE et STE2 PLUS, ainsi que les Perseus Monitoring 140 à 155, Perseus Energy 242 et 285 et Perseus Industrial 310 et 315.
Le boîtier hôte lit la tension et la diffuse sur IP : interface web, alarmes e-mail et SMS, SNMP et Modbus TCP pour la GTB ou l'hyperviseur. L'étalonnage et la conversion d'unité se règlent avec l'outil 1W-UNI USB calibrator. Voir aussi nos capteurs de courant et la gamme HWgroup.
Caractéristiques techniques
| Grandeur mesurée | Tension continue (0-1 V, 0-10 V, -48 V, 0-60 V) |
| Plage d'entrée | 0 à 60 V DC, 70 V max ; 0 à -60 V DC |
| Raccordement de l'entrée | Bornier 2 points (V+, V-) |
| Précision | ±2 % de la pleine échelle (60 V) à 25 °C |
| Résolution | 0,1 V |
| Période de mesure | 1 seconde |
| Isolation | Entrée isolée galvaniquement du bus 1-Wire UNI |
| Sortie | 1-Wire UNI, 2 × RJ11 (chaînage) |
| Longueur de ligne | 60 m au total depuis le port actif |
| Alimentation | 5 V par le bus RJ11 ou jack 5 V DC (1,35 / 3,5 mm), 40 mA |
| Étalonnage | 8 points, conversion d'unité possible |
| Stockage | -30 à +60 °C, 5 à 95 % HR |
| Indice de protection | IP23 |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- 1-Wire
- Grandeur mesurée
- Tension
- Entrées et sorties
- Entrée analogique 0-10 V
- Usage
- Salle serveur / datacenter, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), Alimenté par le bus
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Pose libre / bureau
- Plage de mesure
- 0 à 60 V DC
- Précision
- Tension : ±2 % de la pleine échelle
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Poseidon2, Ares 12 LTE, STE2 R2 / LITE / PLUS, Perseus Monitoring, Perseus Energy, Perseus Industrial (bus 1-Wire UNI)
- Connecteur
- Bornier 2 points (V+, V-) en entrée, 2 × RJ11 en sortie, jack 5 V
- Tension d'entrée max
- 70 V DC
Contenu et accessoires compatibles
L'adaptateur secteur 5 V n'est utile que si le bus ne suffit pas à alimenter les capteurs. Pour un courant continu en ampères, associez la DC Current Probe 1W-UNI ; tous ces modules figurent dans nos sondes et capteurs filaires.
Documentation
Questions fréquentes
Le capteur mesure-t-il les tensions négatives des systèmes -48 V ?
Oui. HWgroup indique qu'il mesure aussi les tensions de 0 à -60 V DC, ce qui couvre le standard -48 V des alimentations télécoms.
Peut-on l'utiliser avec une sonde à sortie 0-10 V ?
Oui. C'est un usage prévu par le constructeur : le capteur lit la sortie 0-10 V d'un transmetteur industriel, et la courbe de conversion sur 8 points permet d'afficher directement la grandeur physique (hPa, mm, ppm).
Quand faut-il un adaptateur secteur 5 V ?
Un port RJ11 actif alimente au plus deux capteurs. Au-delà, ou si le boîtier hôte ne fournit pas assez de courant, on alimente le capteur par son jack 5 V DC (1,35 / 3,5 mm) ou par un hub 1-Wire alimenté.
Le capteur peut-il mesurer un courant continu ?
Indirectement. HWgroup décrit un montage où le capteur lit la tension aux bornes d'une résistance de mesure (shunt) dans un système -48 V. Pour une mesure directe en ampères, la DC Current Probe 1W-UNI est plus simple à mettre en œuvre.
À propos de HWgroup
HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le Sensor 60V 1W-UNI v2
Indiquez la tension à surveiller, le nombre de points de mesure et le boîtier HWgroup visé : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités de votre projet.
Produits similaires
Voir toute la catégorie

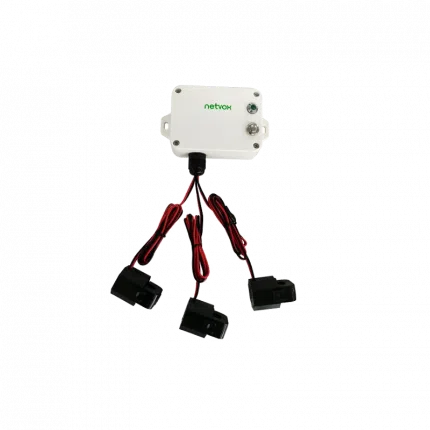

Netvox R718N3 - Capteur de courant triphasé LoRaWAN, 3 pinces de 75 à 3 000 A
- LoRaWAN
- Courant
- Pile ou batterie intégrée

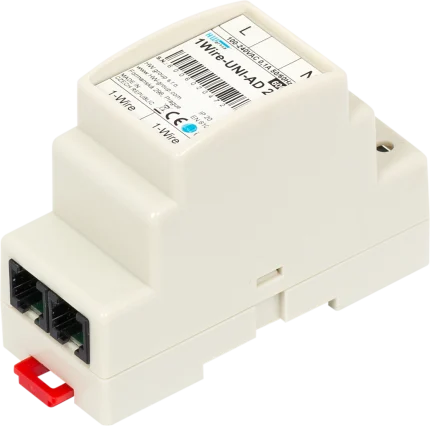

HWgroup Sensor 230V AC 1W-UNI - Capteur de tension secteur sur bus 1-Wire
