Réf. XPOL-16Poynting XPOL-16 - Antenne 4G directionnelle MIMO 2x2 à polarisation croisée
- Antenne 4G directionnelle MIMO 2×2, deux éléments polarisés à +45° et -45°
- 450 à 470 MHz (6,5 dBi), 790 à 860 MHz et 1 710 à 2 170 MHz (8 dBi)
- 2 câbles HDF-195 de 5 m terminés SMA mâle, puissance admissible 10 W
- Boîtier ABS sans halogène IP65, IK08, -40 à +80 °C
- Support en Z fourni pour pose murale ou sur mât
| Connectivité radio | 2G / 3G, 4G LTE |
|---|---|
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural, Sur mât ou poteau |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz) |
| Autonomie | Sans objet (alimenté) |
| Caractéristiques d'antenne | Directionnelle, MIMO 2×2, polarisation croisée ±45°, 8 dBi max |
| Connecteur | 2 SMA mâle sur câbles HDF-195 de 5 m |
| Code constructeur | A-XPOL-0016 |
- 4G LTE
- 2G / 3G
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités

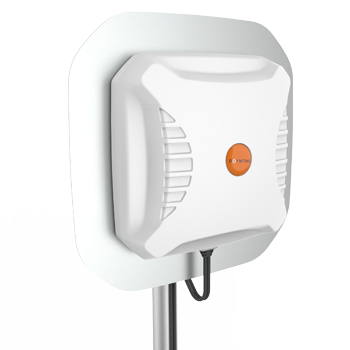

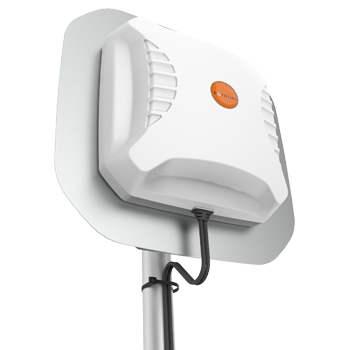

La Poynting XPOL-16 est une antenne 4G directionnelle MIMO 2x2 qui regroupe deux antennes à polarisation croisée dans un seul radôme. Elle se pointe vers le relais de l'opérateur pour renforcer la réception d'un routeur ou d'un modem 4G installé dans un local où le signal est faible ou instable.
Elle s'adresse aux exploitants et intégrateurs GTB qui doivent superviser des sites en limite de couverture : chaufferies isolées, stations de pompage, bâtiments agricoles ou entrepôts en périphérie. Avec un gain de 8 dBi et deux voies décorrélées, elle améliore le débit et surtout la stabilité de la liaison qui remonte les alarmes et les index de comptage.
Points forts du XPOL-16
- MIMO 2x2 dans un seul boîtier : deux éléments polarisés à +45° et -45°
- Gain de 8 dBi de 790 à 860 MHz et de 1 710 à 2 170 MHz, 6,5 dBi de 450 à 470 MHz
- Couverture de la bande 450 à 470 MHz (LTE 450) en plus des bandes 4G courantes
- Compatible 4G, 3G et 2G pour les équipements anciens encore en service
- Deux câbles HDF-195 de 5 m montés en usine, SMA mâle, aucune jonction extérieure à étancher
- Boîtier ABS sans halogène IP65, IK08, résistant au brouillard salin (MIL-STD 810G)
- Fonctionnement de -40 à +80 °C, tenue au vent jusqu'à 120 km/h
Applications en bâtiment et sur site technique
- Tertiaire et collectivités : routeur de supervision placé en sous-sol ou en local technique, antenne en façade orientée vers le relais
- Réseaux de chaleur et sous-stations : remontée des alarmes et des index de compteurs d'énergie depuis des sites isolés
- Eau et assainissement : postes de relevage et stations de pompage en zone rurale
- Logistique et industrie : entrepôts en périphérie où la 4G arrive en limite de portée
Intégration et compatibilité
La XPOL-16 est une antenne passive : elle se raccorde aux deux connecteurs d'antenne principaux (MAIN et AUX ou DIV) d'un routeur, d'un modem ou d'une passerelle équipée d'un module 4G, sans configuration. Elle fonctionne avec nos routeurs 4G et 5G industriels et nos modems cellulaires, ainsi qu'avec les passerelles LoRaWAN dotées d'un lien de collecte 4G.
Les connecteurs SMA mâle conviennent à la majorité des équipements industriels. Pour un équipement en TNC ou en N, ou pour rallonger la liaison, prévoyez un adaptateur ou une rallonge à faibles pertes. Le court-circuit DC intégré protège l'entrée radio contre les décharges électrostatiques.
En France, elle couvre ainsi les bandes 800, 1 800 et 2 100 MHz exploitées en 4G. Les bandes 700 MHz (B28), 2 600 MHz (B7) et 3,5 GHz ne sont pas couvertes.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne directionnelle MIMO 2x2, polarisation croisée |
| Bandes de fréquences | 450 à 470 MHz, 790 à 860 MHz, 1 710 à 2 170 MHz |
| Gain maximal | 6,5 dBi (450 à 470 MHz), 8 dBi (790 à 860 MHz et 1 710 à 2 170 MHz) |
| Polarisation | +45° et -45° |
| ROS (VSWR) | inférieur à 2,5:1 |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Protection DC | Court-circuit DC (DC short) |
| Câbles | 2 x HDF-195 de 5 m, montés en usine |
| Connecteurs | 2 x SMA mâle |
| Pertes câble | 0,25 dB/m à 400 MHz, 0,385 dB/m à 900 MHz, 0,565 dB/m à 1 800 MHz |
| Dimensions | 262 x 262 x 88 mm |
| Poids | 1,455 kg |
| Radôme | ABS sans halogène, gris clair (RAL 7047) |
| Montage | Mur ou mât, support en Z fourni |
| Indice de protection | IP65 |
| Résistance aux chocs | IK08 |
| Tenue au vent | inférieure à 120 km/h |
| Température de fonctionnement | -40 à +80 °C |
| Humidité | jusqu'à 98 % en fonctionnement |
| Brouillard salin | MIL-STD 810G / ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
| Code constructeur / EAN | A-XPOL-0016 / 6009693810143 |
Critères de sélection
- Connectivité radio
- 4G LTE, 2G / 3G
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Sur mât ou poteau
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz)
- Autonomie
- Sans objet (alimenté)
- Caractéristiques d'antenne
- Directionnelle, MIMO 2x2, polarisation croisée ±45°, 8 dBi max
- Connecteur
- 2 SMA mâle sur câbles HDF-195 de 5 m
- Code constructeur
- A-XPOL-0016
Contenu et accessoires compatibles
Livrée avec l'antenne XPOL-16 équipée de ses deux câbles et un support en Z pour fixation murale ou sur mât.
Accessoires utiles : rallonges HDF-195 et adaptateurs SMA, TNC ou N parmi nos câbles et rallonges coaxiales. Voir aussi la gamme d'antennes Poynting et l'ensemble de nos antennes 4G, 5G et Wi-Fi.
Documentation
Toutes les documentations Poynting
Questions fréquentes
La XPOL-16 convient-elle à un routeur 5G ?

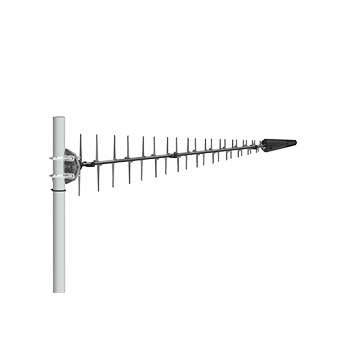

Elle couvre 450 à 470 MHz, 790 à 860 MHz et 1 710 à 2 170 MHz. Elle fonctionne donc sur les bandes 800, 1 800 et 2 100 MHz utilisées en 4G et réutilisées en 5G, mais ni sur la bande 700 MHz, ni sur la bande 2 600 MHz, ni sur la bande 3,5 GHz. Pour exploiter pleinement un routeur 5G, une antenne ultra-large bande comme la Poynting LPDA-500 est plus adaptée.
Pourquoi deux câbles sur une seule antenne ?
La XPOL-16 intègre deux éléments rayonnants polarisés à +45° et -45°, chacun relié à son propre câble HDF-195 de 5 m. Raccordés aux deux entrées d'antenne d'un routeur ou d'un modem 4G, ils fournissent la diversité et le MIMO 2x2 nécessaires au débit nominal de la 4G.
Comment orienter l'antenne ?

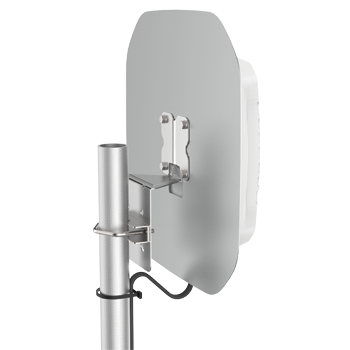

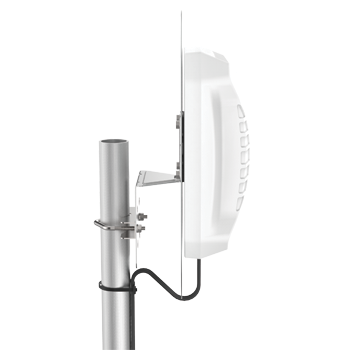

La XPOL-16 est directionnelle : elle se pointe vers l'antenne relais de l'opérateur choisi. Repérez la direction du relais à l'aide d'une carte de couverture, fixez l'antenne sur mât ou en façade avec le support en Z fourni, puis affinez l'orientation en lisant le niveau de signal (RSRP, SINR) sur l'interface du routeur.
Peut-on rallonger les câbles ?
Les câbles de 5 m sont montés en usine. Si le routeur est plus loin, utilisez des rallonges coaxiales à faibles pertes et gardez la longueur totale aussi courte que possible : le câble HDF-195 perd environ 0,385 dB par mètre à 900 MHz et 0,565 dB par mètre à 1 800 MHz.
Demander un devis pour le XPOL-16
Indiquez-nous l'équipement à raccorder et la distance jusqu'à l'antenne : nous vous répondons sous 24 h ouvrées avec un conseil technique et un tarif adapté à vos quantités. Nous pouvons aussi vous aider à choisir entre une antenne directionnelle et omnidirectionnelle selon le site.
Produits similaires
Voir toute la catégorie
Poynting MIMO-3 - Antenne multifonction 4G/5G MIMO, Wi-Fi et GNSS IP69K
- 4G LTE
- 5G
- 2G / 3G
Poynting MIMO-4 - Antenne multifonction 5G/4G MIMO 4x4, Wi-Fi et GNSS IP69K
- 4G LTE
- 5G
- 2G / 3G
Poynting OMNI-121 - Antenne 4G omnidirectionnelle extérieure 6 dBi IP65
- 4G LTE
- 2G / 3G
- IP65 / IP66
Autres produits Poynting
Toute la gamme Poynting
Poynting PUCK-1 – Antenne omnidirectionnelle ultra-compacte SISO 5G/4G pour IoT, M2M
- IK10
- IP69K
Poynting PUCK-2 – Antenne omni-directionnelle 5G/4G LTE avec 2x2 MIMO, IP69K
- IK10
- IP69K
Produits similaires

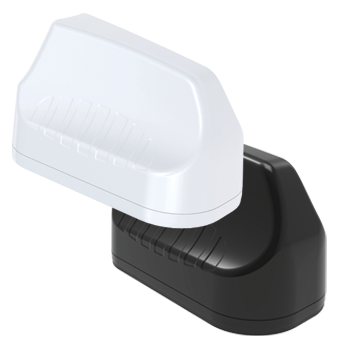

Poynting MIMO-3 – Antenne multifonction 4G/5G MIMO, Wi-Fi et GNSS IP69K
- Antenne 2 à 7 voies : 2x2 ou 4x4 MIMO 4G/5G, 2x2 Wi-Fi et GNSS selon version
- Cellulaire 410 à 3 800 MHz jusqu'à 6,2 dBi, Wi-Fi 2,4 GHz et 5 à 7,2 GHz jusqu'à 7 dBi
- Câbles RTK-031 de 2 m, SMA mâle, plan de masse intégré
- IP69K, IK10, -40 à +80 °C, homologation eMark
- Boîtier blanc ou noir, fixation par tiges filetées, adhésif ou aimants en option

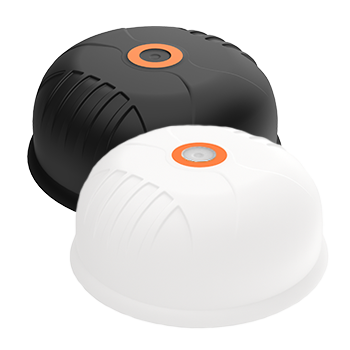

Poynting MIMO-4 – Antenne multifonction 5G/4G MIMO 4×4, Wi-Fi et GNSS IP69K
