Poynting XPOL-1 - Antenne 5G/4G MIMO omnidirectionnelle à polarisation croisée
- Antenne 5G/4G omnidirectionnelle à polarisation croisée, MIMO 2x2 ou 4x4
- Version V3 : 410 à 6 000 MHz, 6 dBi (2x2) ou 7 dBi (4x4) ; version 5G : 617 à 3 800 MHz, 3,5 dBi
- Câbles HDF-195 de 5 m montés en usine, connecteurs SMA mâle
- Boîtier ASA anti-UV IP65, IK10, -40 à +80 °C, vent jusqu'à 250 km/h
- Pose murale, sur mât jusqu'à 50 mm ou sur vitre par ventouses (fournies)
| Connectivité radio | 2G / 3G, 4G LTE, 5G, Wi-Fi |
|---|---|
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural, Sur mât ou poteau |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Caractéristiques d'antenne | Omnidirectionnelle, MIMO 2x2 ou 4x4, polarisation croisée, 3,5 à 7 dBi max selon version |
| Connecteur | SMA mâle sur câbles HDF-195 de 5 m (2 ou 4 câbles) |
| Version | V3 (410-6000 MHz), 5G (617-3800 MHz) |
| MIMO | 2x2, 4x4 |
- 4G LTE
- 5G
- 2G / 3G
- Wi-Fi
- IP65 / IP66
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

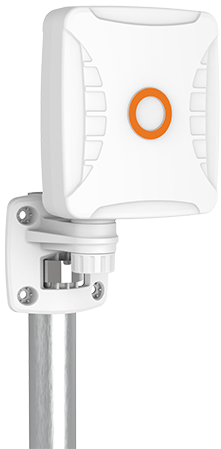

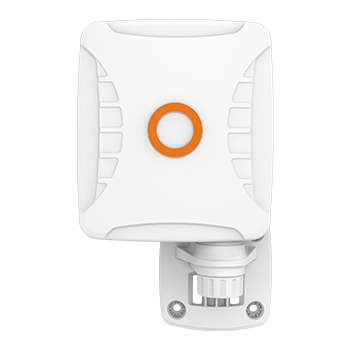

La Poynting XPOL-1 est une antenne 5G MIMO omnidirectionnelle à polarisation croisée, proposée en 2x2 ou en 4x4. Dans sa version V3, elle couvre 410 à 6 000 MHz avec un gain maximal de 6 à 7 dBi, de quoi alimenter toutes les entrées d'un routeur 4G ou 5G depuis un emplacement mieux exposé.
Elle répond à un besoin fréquent sur les bâtiments : un routeur installé dans un local technique, une baie informatique ou un sous-sol qui ne capte pas assez. Fixée en façade, sur un mât ou simplement sur une vitre, la XPOL-1 améliore le débit et la stabilité de la liaison, qu'il s'agisse d'un lien principal ou d'un secours de la fibre.
Points forts du XPOL-1
- MIMO 2x2 ou 4x4 dans un seul boîtier : deux ou quatre antennes à polarisation croisée
- Version V3 ultra large bande : 410 à 6 000 MHz, gain maximal 6 dBi (2x2) ou 7 dBi (4x4)
- Version 5G : 617 à 3 800 MHz, gain maximal 3,5 dBi
- Rayonnement omnidirectionnel : aucun pointage, agrégation de porteuses sur plusieurs bandes
- Câbles HDF-195 à faibles pertes de 5 m montés en usine, SMA mâle
- Boîtier ASA anti-UV IP65, IK10, tenue au vent jusqu'à 250 km/h (hors pose sur vitre)

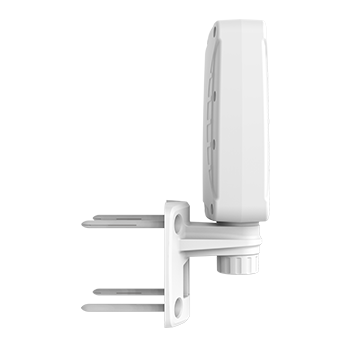

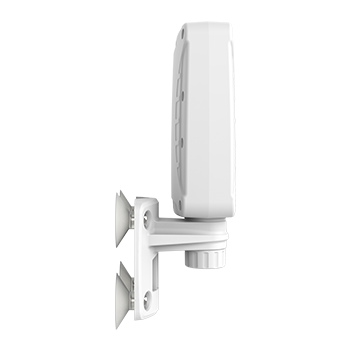

- Trois poses fournies : mur, mât jusqu'à 50 mm, vitre par ventouses
Applications en bâtiment et sur site technique
- Bureaux et tertiaire : lien 5G de secours de la fibre pour la GTB, la vidéoprotection ou l'informatique
- Enseignement et collectivités : routeur de supervision dans un local technique ou une chaufferie
- Datacenters et salles serveurs : accès hors bande (out-of-band) cellulaire pour l'administration à distance
- Chantiers et bâtiments temporaires : connexion 4G/5G rapide à installer sur vitre ou sur mât
- Logistique et industrie : routeurs cellulaires dans des entrepôts à bardage métallique
Intégration et compatibilité
Antenne passive, la XPOL-1 se raccorde directement aux entrées d'antenne d'un routeur 4G ou 5G industriel : deux câbles pour la version 2x2, quatre pour la version 4x4. La polarisation croisée sépare les flux MIMO et limite l'interférence entre ports.
Les câbles se terminent en SMA mâle. Pour un équipement à connecteur TNC, N ou RP-SMA, prévoyez un adaptateur de nos câbles et rallonges coaxiales. Le court-circuit DC intégré relie l'antenne à la masse. La version V3 couvre aussi les bandes Wi-Fi 2,4 et 5 GHz selon le constructeur.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| XPOL-1-V3-21 | V3, 410 à 6 000 MHz, 2 ports, 6 dBi max | Routeur 4G ou 5G à deux entrées, nouveau projet |
| XPOL-1-V3-41 | V3, 410 à 6 000 MHz, 4 ports, 7 dBi max | Routeur 5G à quatre entrées, débit maximal |
| XPOL-1-5G-21 | Version 5G, 617 à 3 800 MHz, 2 ports, 3,5 dBi max | Routeur 4G à deux entrées, bon signal extérieur |
| XPOL-1-5G-41 | Version 5G, 617 à 3 800 MHz, 4 ports, 3,5 dBi max | Routeur 5G à quatre entrées, zone urbaine |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne omnidirectionnelle à polarisation croisée, MIMO 2x2 ou 4x4 |
| Bandes (V3) | 410 à 470, 617 à 960, 1 427 à 1 517, 1 710 à 2 700, 3 300 à 4 200, 4 400 à 6 000 MHz |
| Bandes (version 5G) | 617 à 960, 1 427 à 1 517, 1 710 à 2 700, 3 400 à 3 800 MHz |
| Gain V3 2x2 | -4 / 2 / 2,5 / 5 / 6 / 5,5 dBi par bande, 6 dBi max |
| Gain V3 4x4 | -4 / 1,5 / 2 / 6 / 7 / 5 dBi par bande, 7 dBi max |
| Gain version 5G | 0,5 / 2 / 3 / 3,5 dBi par bande, 3,5 dBi max |
| ROS (VSWR) | inférieur ou égal à 2:1 (V3 2x2) ou 2,5:1 (autres versions) sur 90 % des bandes |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Protection DC | Court-circuit DC (chemin vers la masse) |
| Câbles | HDF-195 de 5 m montés en usine, SMA mâle (2 ou 4 câbles) |
| Pertes câble | 0,385 dB/m à 900 MHz, 0,565 dB/m à 1 800 MHz, 0,788 dB/m à 3 000 MHz |
| Dimensions | 246 x 157 x 88 mm (support compris) |
| Poids | 0,70 kg (2x2), 1,05 kg (V3 4x4), 1,10 kg (version 5G 4x4) |
| Radôme | ASA stabilisé anti-UV, blanc |
| Montage | Mur, mât jusqu'à 50 mm de diamètre, vitre par ventouses |
| Indice de protection | IP65 |
| Résistance aux chocs | IK10 |
| Tenue au vent | jusqu'à 250 km/h (hors pose sur vitre) |
| Température de fonctionnement | -40 à +80 °C |
| Humidité | jusqu'à 98 % en fonctionnement |
| Rayon de courbure des câbles | 30 mm minimum |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G, Wi-Fi
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Sur mât ou poteau
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Caractéristiques d'antenne
- Omnidirectionnelle, MIMO 2x2 ou 4x4, polarisation croisée, 3,5 à 7 dBi max selon version
- Connecteur
- SMA mâle sur câbles HDF-195 de 5 m (2 ou 4 câbles)
- Version
- V3 (410-6000 MHz), 5G (617-3800 MHz)
- MIMO
- 2x2, 4x4
Contenu et accessoires compatibles
Livrée avec l'antenne XPOL-1 et ses câbles, un support mur ou mât avec collier et vis à frapper, et des ventouses pour la pose sur vitre.
Rallonges HDF-195 jusqu'à 10 m et adaptateurs disponibles. Voir aussi la gamme d'antennes Poynting et l'ensemble de nos antennes 4G, 5G et Wi-Fi.
Documentation
Questions fréquentes
Quelle différence entre la version V3 et la version 5G ?
La V3 (XPOL-1-5G+) est la génération la plus récente : elle couvre 410 à 6 000 MHz, y compris 3,3 à 4,2 GHz et 4,4 à 6 GHz, avec un gain maximal de 6 dBi en 2x2 et 7 dBi en 4x4. La version 5G (V2) couvre 617 à 3 800 MHz avec 3,5 dBi maximum. Pour un nouveau projet 5G, la V3 offre plus de marge.
Faut-il choisir le 2x2 ou le 4x4 ?
Tout dépend du nombre d'entrées d'antenne du routeur. Un routeur 4G classique a deux entrées : prenez le 2x2. Un routeur 5G dispose souvent de quatre entrées : le 4x4 les alimente toutes et améliore le débit et la stabilité de la liaison.
Peut-on l'installer à l'intérieur derrière une vitre ?
Oui. Les ventouses fournies permettent une pose sur vitre, pratique dans un bureau ou une loge de gardien. Attention aux vitrages à couche métallique (contrôle solaire, isolation renforcée), qui atténuent fortement le signal : dans ce cas, une pose en façade ou sur mât est préférable.
Pourquoi une antenne omnidirectionnelle plutôt qu'une directionnelle ?
La XPOL-1 ne demande aucun pointage et capte plusieurs relais à la fois, ce qui convient en zone urbaine ou périurbaine. Si le relais est éloigné, une directionnelle comme la XPOL-2-5G (11 dBi) apportera un gain bien supérieur.
Peut-on rallonger les câbles ?
Le constructeur prévoit des rallonges HDF-195 jusqu'à 10 m. Chaque mètre ajouté coûte environ 0,39 dB à 900 MHz et 0,79 dB à 3 000 MHz : gardez la liaison la plus courte possible, surtout pour la 5G en bande 3,5 GHz.
À propos de Poynting

Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour le XPOL-1
Précisez le modèle de votre routeur, son nombre d'entrées d'antenne et le lieu de pose : nous vous répondons sous 24 h ouvrées avec un conseil technique et un tarif selon les quantités. Nous vous aidons à choisir entre V3 et version 5G, 2x2 et 4x4.
