Réf. BLG-AN-040 or BLG-AN-040-RDragino BLG-AN-040 - Antenne LoRaWAN extérieure fibre de verre 3 dBi
- Antenne LoRaWAN extérieure omnidirectionnelle, gain moyen 3 dBi
- Fibre de verre, longueur 40 cm, version 868 : 863 à 870 MHz
- Câble 60 cm N femelle vers SMA mâle ou RP-SMA mâle (-R)
- Support de fixation mât ou mur fourni
| Connectivité radio | LoRaWAN |
|---|---|
| Usage | Télégestion de sites distants |
| Type de montage | Mural, Sur mât ou poteau |
| Bande de fréquences | 868 MHz (EU868) |
| Compatibilité | Passerelles LoRaWAN à connecteur d’antenne SMA ou RP-SMA |
| Variante | Câble vers SMA mâle (BLG-AN-040) ou RP-SMA mâle (BLG-AN-040-R) |
| Caractéristiques antenne | Omnidirectionnelle, gain moyen 3 dBi, longueur 40 cm |
| Connecteur | Câble 60 cm N femelle vers SMA mâle ou RP-SMA mâle |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
La Dragino BLG-AN-040 est une antenne LoRaWAN extérieure en fibre de verre, omnidirectionnelle, d'un gain moyen de 3 dBi. Longue de 40 cm, elle se monte sur mât ou au mur et se raccorde à la passerelle par un câble de 60 cm à connecteur N femelle.
Elle sert à déporter et dégager l'antenne d'une passerelle LoRaWAN pour améliorer la couverture d'un bâtiment ou d'un site : toiture, local technique, pylône. C'est un accessoire de remplacement ou d'amélioration pour les exploitants de réseaux privés.
Points forts de la BLG-AN-040
- Rayonnement omnidirectionnel, gain moyen de 3 dBi
- Radôme en fibre de verre de 40 cm, adapté à l'extérieur
- Version 868 : 863 à 870 MHz (bande EU868)
- Câble de 60 cm N femelle vers SMA mâle, ou RP-SMA mâle en version -R
- Support de fixation sur mât ou mur fourni
Applications en bâtiment et sur site technique
- Passerelle en toiture d'un bâtiment tertiaire pour couvrir plusieurs bâtiments voisins.
- Campus d'enseignement ou hospitalier : antenne dégagée au-dessus des obstacles.
- Sites industriels et logistiques : couverture des zones extérieures et des parkings.
Intégration et compatibilité
Vérifiez le connecteur d'antenne de votre passerelle avant de choisir la version SMA ou RP-SMA. Voir nos passerelles LoRaWAN, les autres antennes et la gamme Dragino.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne omnidirectionnelle en fibre de verre |
| Gain moyen | 3 dBi |
| Fréquences | 860 à 930 MHz selon modèle ; version 868 : 863 à 870 MHz |
| Longueur de l'antenne | 40 cm |
| Câble | 60 cm, N femelle vers SMA mâle (BLG-AN-040) ou RP-SMA mâle (BLG-AN-040-R) |
| Fixation | Support pour mât ou mur |
| Dimensions et poids annoncés | 44,5 x 11,5 x 5 cm, 2 kg |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Usage
- Télégestion de sites distants
- Type de montage
- Mural, Sur mât ou poteau
- Bande de fréquences
- 868 MHz (EU868)
- Compatibilité
- Passerelles LoRaWAN à connecteur d'antenne SMA ou RP-SMA
- Variante
- Câble vers SMA mâle (BLG-AN-040) ou RP-SMA mâle (BLG-AN-040-R)
- Caractéristiques antenne
- Omnidirectionnelle, gain moyen 3 dBi, longueur 40 cm
- Connecteur
- Câble 60 cm N femelle vers SMA mâle ou RP-SMA mâle
Contenu et accessoires compatibles

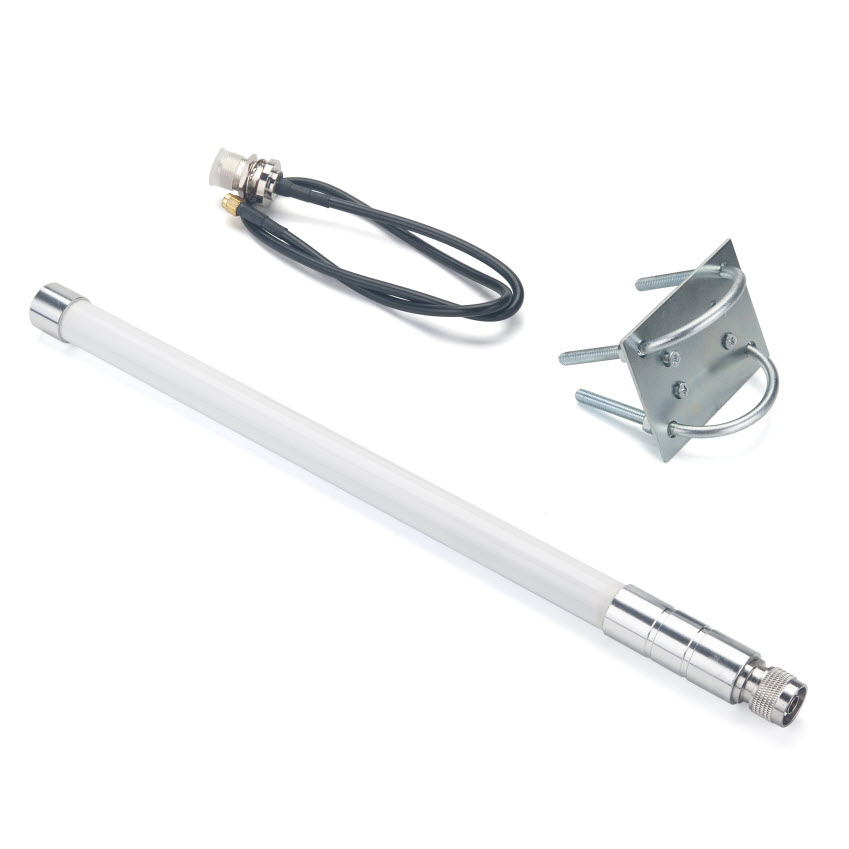

Livrée avec l'antenne BLG-AN-040, un câble N femelle vers SMA (ou RP-SMA pour la version -R) et un jeu de fixation.
Documentation
Questions fréquentes
Quelle différence entre BLG-AN-040 et BLG-AN-040-R ?
L'antenne est identique. Seul le câble de 60 cm change : il se termine par une fiche SMA mâle sur la BLG-AN-040 et par une fiche RP-SMA mâle sur la version -R. Choisissez selon le connecteur d'antenne de votre passerelle.
Quelle version de fréquence commander pour la France ?
La version 868, valable de 863 à 870 MHz, correspond au plan de fréquences européen EU868. Une version 915 existe pour d'autres régions.
Comment fixer l'antenne ?
Un support de fixation est livré, pour un montage sur mât ou au mur. Dégagez au maximum l'antenne des obstacles et des masses métalliques pour profiter de son rayonnement omnidirectionnel.
À propos de Dragino
Dragino est un fabricant d'équipements IoT, basé sur les protocoles LoRaWAN, LTE-M et NB-IoT. Passerelles, détecteurs et capteurs pour tous vos projets.
Voir toute la gamme DraginoDemander un devis pour la BLG-AN-040
Indiquez la passerelle concernée et le connecteur souhaité : nous vous répondons sous 24 h ouvrées. Les tarifs dépendent des quantités.
Produits similaires
Voir toute la catégorie
Poynting OMNI-280 - Antenne 4G/5G omnidirectionnelle compacte SISO IP65
- 4G LTE
- 5G
- 2G / 3G
Prosoft cordons LMR 600 - Câble coaxial N très faible perte
- 4G LTE
- Wi-Fi
Poynting WLAN-60 et WLAN-61 - Antenne Wi-Fi directionnelle bi-bande IP65
- Wi-Fi
- IP65 / IP66
Autres produits Dragino
Toute la gamme DraginoDragino CS01 - Capteur de courant 4 voies LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M
Dragino LMS01 - Capteur d'humectation foliaire LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M
Dragino SPH01 - Capteur de pH du sol LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M
Dragino WSC2 - Station météo modulaire LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M
Produits similaires
Poynting EPNT-4 – Antenne 5G et Wi-Fi avec logement routeur IP67
- Antenne 5G/4G 617 à 4 200 MHz en 2x2 ou 4x4 MIMO, gain jusqu'à 3 dBi
- Wi-Fi 2,4 GHz et 5 à 7,2 GHz en 2x2 ou 4x4 MIMO, plus une antenne GNSS active
- Logement intégré pour routeur compact jusqu'à 140 x 120 x 50 mm
- Boîtier ASA anti-UV IP67 et IK10, -40 à +80 °C
- Support inox 316 fourni, pose sur mur, mât ou surface
Poynting LPDA-92 – Antenne 4G/5G directionnelle log-périodique 11 dBi
- Antenne directionnelle log-périodique 698 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz et 3 400 à 3 800 MHz
- Gain jusqu'à 11 dBi (10,8 dBi de 698 à 960 MHz), ROS inférieur à 1,5:1 sur 95 % des bandes
- Câble HDF-195 de 7 m SMA mâle ou queue de 0,3 m N femelle, kit MIMO 2x2 disponible
- IP65, IK08, tenue au vent jusqu'à 160 km/h, -40 à +80 °C
- Montage sur mât avec étriers en U inox fournis
Poynting MIMO-3 – Antenne multifonction 4G/5G MIMO, Wi-Fi et GNSS IP69K
- Antenne 2 à 7 voies : 2x2 ou 4x4 MIMO 4G/5G, 2x2 Wi-Fi et GNSS selon version
- Cellulaire 410 à 3 800 MHz jusqu'à 6,2 dBi, Wi-Fi 2,4 GHz et 5 à 7,2 GHz jusqu'à 7 dBi
- Câbles RTK-031 de 2 m, SMA mâle, plan de masse intégré
- IP69K, IK10, -40 à +80 °C, homologation eMark
- Boîtier blanc ou noir, fixation par tiges filetées, adhésif ou aimants en option

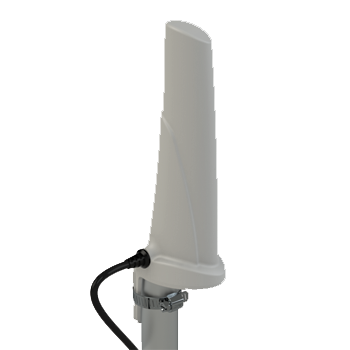

Poynting OMNI-280 – Antenne 4G/5G omnidirectionnelle compacte SISO IP65
