ATOP Antenne Wi-Fi - Antenne omnidirectionnelle 2,4 et 5 GHz RP-SMA ou N
- Antennes omnidirectionnelles Wi-Fi 2,4 GHz ou bi-bande 2,4/5 GHz, gain de 2 à 9 dBi
- Connecteurs RP-SMA mâle, SMA ou N femelle, impédance 50 ohms
- Versions directes, à embase avec câble 1,5 à 2 m ou à fixation sur armoire
- Modèles 9 dBi : ouverture verticale 10°, puissance admissible 15 W
- Fonctionnement de -20 à 65 °C selon modèle
| Connectivité radio | Wi-Fi |
|---|---|
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Type de montage | Magnétique, Panneau / encastré |
| Bande de fréquences | Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz (selon modèle) |
| Compatibilité | ATOP AW5500, MW550xC et équipements Wi-Fi à connecteur RP-SMA |
| Caractéristiques d'antenne | Omnidirectionnelle, polarisation verticale ou linéaire, gain 2 à 9 dBi selon modèle, impédance 50 ohms |
| Connecteur | RP-SMA mâle, SMA ou N femelle selon modèle |
| Température de fonctionnement | -20 à 65 °C (-20 à 60 °C pour les modèles 9 dBi) |
| Garantie | 1 an (antennes) |
| Modèle | Bi-bande 2,4/5 GHz, 3/5 dBi, RP-SMA, Bi-bande 2,4/5 GHz, 2 x SMA, montage armoire, Bi-bande 2 dBi, embase magnétique, câble 2 m, 2,4 GHz 5 dBi, câble 1,8 m, embase, 2,4 GHz 5 dBi, câble 2 m, embase, 2,4 GHz 9 dBi, N femelle, 2,4 GHz 9 dBi, N femelle, câble 1,5 m, 2,4 GHz haut gain |
- Wi-Fi
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
L'antenne Wi-Fi omnidirectionnelle ATOP remplace ou améliore l'antenne d'un point d'accès, d'une passerelle Modbus Wi-Fi ou d'un autre équipement Wi-Fi. La gamme couvre la bande 2,4 GHz seule ou le bi-bande 2,4/5 GHz, du modèle compact vissé sur l'appareil à l'antenne 9 dBi à connecteur N.
Pour l'intégrateur, prendre l'antenne d'origine du constructeur garantit le bon connecteur et un gain conforme aux réglages radio de l'équipement.
Points forts des antennes Wi-Fi ATOP
- Huit références pour couvrir 2,4 GHz seule ou 2,4 et 5 GHz
- Gain de 2 dBi (TAF-6510) à 9 dBi (ANT-WS-A-NF-09)
- Rayonnement omnidirectionnel sur 360° dans le plan horizontal
- TOS (VSWR) inférieur ou égal à 2 (2,5 en 5 GHz sur la TAF-6510), 1,3 maximum sur les modèles 9 dBi
- Versions à câble RG-316, RG-174 ou RG-58/U pour sortir l'antenne de l'armoire
Applications en bâtiment et sur site technique
- Armoire GTB métallique : antenne déportée sur embase magnétique pour garder une bonne couverture
- Entrepôt ou atelier : couverture 2,4 GHz étendue d'un point d'accès avec une antenne 9 dBi
- Parking ou cour de service : liaison Wi-Fi vers un coffret technique isolé
- Local technique : remplacement d'une antenne endommagée par le modèle d'origine
Intégration et compatibilité
Ces antennes équipent les points d’accès et clients Wi-Fi industriels et passerelles Wi-Fi ATOP. Les AW5500 et MW550xC disposent de connecteurs RP-SMA femelle. Vérifiez le type de connecteur et la bande de votre équipement : nous le confirmons avec le devis. Voir aussi toutes nos antennes 4G, 5G et Wi-Fi et la gamme ATOP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

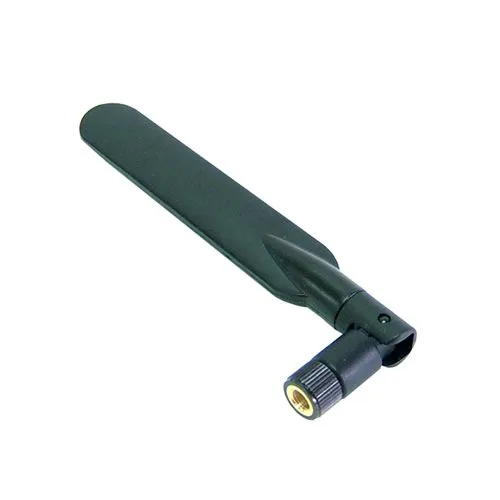

| 59907911G | ANT-WD-A-RF-0305 : bi-bande omnidirectionnelle 3/5 dBi, RP-SMA, 160 mm, 26 g | Antenne de remplacement directe sur équipement bi-bande |
| 59902181G | Antenne bi-bande 802.11 a/b/g/n/ac, deux connecteurs SMA, fixation sur armoire | Armoire à équiper en façade, équipement à connecteurs SMA |

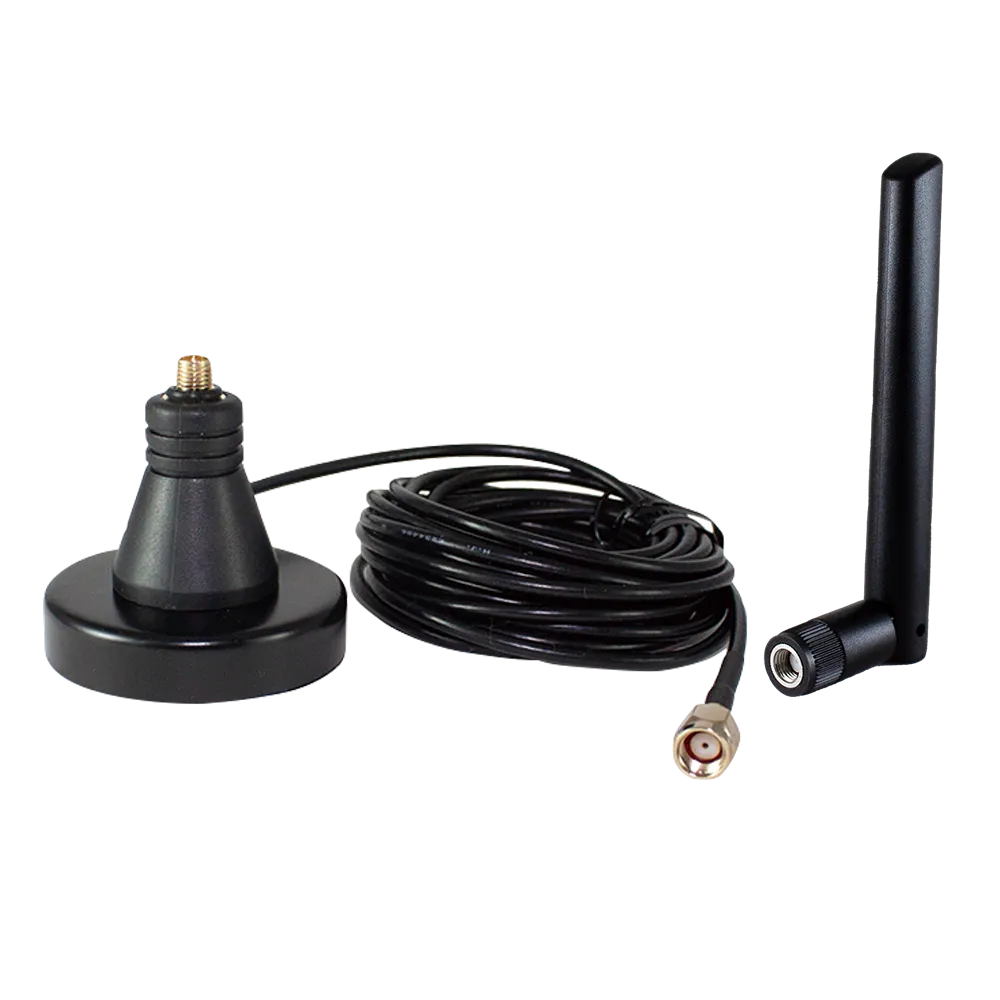

| 59902381G | TAF-6510RS2X-1042 : 2,4 et 5,15 à 7,125 GHz, 2 dBi, câble RG-174 2 m, embase magnétique | Antenne déportée sur le toit d'une armoire métallique |

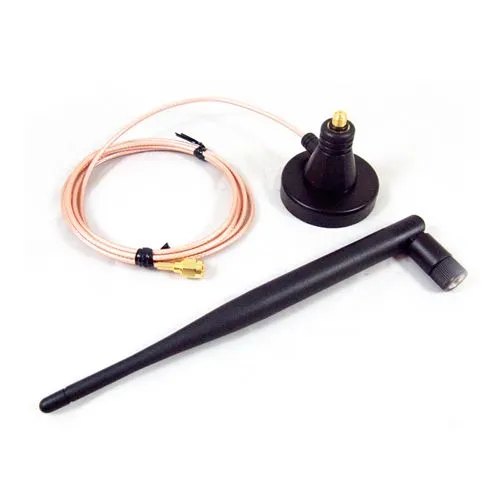

| 59901081G | ANT-WS-AB-RM-05-180 : 2,4 GHz 5 dBi, câble RG-316 180 cm, RP-SMA mâle | Déport 2,4 GHz à courte distance |
| 59909001G | Antenne 2,4 GHz omnidirectionnelle 5 dBi, RP-SMA mâle, câble 200 cm, embase | Déport 2,4 GHz avec câble plus long |

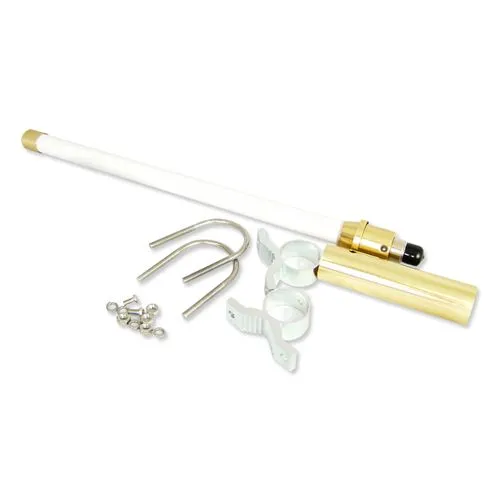

| 59905871G | ANT-WS-A-NF-09 (HG-090) : 2,4 à 2,5 GHz, 9 dBi, N femelle, 420 mm, 430 g | Couverture 2,4 GHz étendue, montage extérieur au coffret |
| 70100000000031G | ANT-WS-A-NF-09-150 : 9 dBi avec câble RG-58/U 150 cm N mâle vers RP-SMA mâle | Antenne 9 dBi prête à raccorder sur RP-SMA |
| 59905891G | Antenne 802.11 a/b/g/n 2,4 à 2,5 GHz haut gain | Liaison 2,4 GHz à grande portée, gain à confirmer au devis |
Caractéristiques techniques
| Fréquences | 2,4/5 GHz (ANT-WD-A-RF-0305) ; 2,4 à 2,4835 GHz et 5,15 à 7,125 GHz (TAF-6510) ; 2,4 à 2,5 GHz (modèles 2,4 GHz) |
|---|---|
| Gain typique | 3/5 dBi ; 2 dBi ; 5 dBi ; 9 dBi selon modèle |
| Impédance | 50 ohms (50 ± 5 ohms sur les 9 dBi) |
| Ouverture | 360° horizontal ; 10° vertical sur les 9 dBi |
| Puissance admissible | 1 W (TAF-6510), 15 W (9 dBi) |
| Câbles | RG-316 180 cm, RG-174 2 000 mm, RG-58/U 150 cm selon modèle |
| Longueur et poids | 160 mm / 26 g (ANT-WD-A-RF-0305), 420 mm / 430 g (ANT-WS-A-NF-09), 520 g avec câble 150 cm |
| Température | -20 à 65 °C ; -20 à 60 °C pour les 9 dBi |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Type de montage
- Magnétique, Panneau / encastré
- Bande de fréquences
- Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz (selon modèle)
- Compatibilité
- ATOP AW5500, MW550xC et équipements Wi-Fi à connecteur RP-SMA
- Caractéristiques d'antenne
- Omnidirectionnelle, polarisation verticale ou linéaire, gain 2 à 9 dBi selon modèle, impédance 50 ohms
- Connecteur
- RP-SMA mâle, SMA ou N femelle selon modèle
- Température de fonctionnement
- -20 à 65 °C (-20 à 60 °C pour les modèles 9 dBi)
- Garantie
- 1 an (antennes)
- Modèle
- Bi-bande 2,4/5 GHz, 3/5 dBi, RP-SMA, Bi-bande 2,4/5 GHz, 2 x SMA, montage armoire, Bi-bande 2 dBi, embase magnétique, câble 2 m, 2,4 GHz 5 dBi, câble 1,8 m, embase, 2,4 GHz 5 dBi, câble 2 m, embase, 2,4 GHz 9 dBi, N femelle, 2,4 GHz 9 dBi, N femelle, câble 1,5 m, 2,4 GHz haut gain
Documentation
Questions fréquentes
Quelle antenne choisir pour un point d'accès Wi-Fi ATOP ?
Pour un équipement bi-bande, prenez une antenne 2,4/5 GHz comme l'ANT-WD-A-RF-0305 ou la TAF-6510RS2X-1042. Pour une liaison 2,4 GHz à plus longue portée, les modèles 9 dBi à connecteur N concentrent l'énergie dans un faisceau vertical de 10°.
À quoi sert la version avec embase et câble ?
Elle déporte l'antenne hors de l'armoire métallique, qui bloque les ondes. Le câble de 1,5 à 2 m permet de placer l'élément rayonnant sur le toit de l'armoire ou contre une paroi dégagée.
Comment raccorder une antenne N femelle à un équipement RP-SMA ?
La version 70100000000031G est livrée avec un câble RG-58/U de 150 cm N mâle vers RP-SMA mâle. Pour l'antenne seule, ATOP propose le câble RF RG58 référence 50891981G.
À propos de ATOP
ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour les antennes Wi-Fi ATOP
Indiquez les références et les quantités souhaitées : nous répondons sous 24 h ouvrées avec un tarif adapté à votre volume. Notre équipe technique vous aide aussi à valider la compatibilité avec vos équipements avant la commande.
