Réf. SDM230Eastron SDM230 LoRaWAN - Compteur électrique monophasé MID 100 A
- Compteur monophasé LoRaWAN 1.0.2 classe C, EU868, OTAA ou ABP
- Certifié MID, énergie active classe 1 et classe B (EN 50470-3)
- Branchement direct jusqu'à 100 A, sans transformateur de courant
- Énergies importée et exportée, demande maximale, 2 sorties impulsions
- Rail DIN 2 modules, 36 x 100 x 63 mm, IP51 en face avant
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Courant, Énergie électrique, Tension |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP50 à IP54 |
| Type de montage | Rail DIN |
| Entrées et sorties | Sortie TOR / transistor |
| Certifications | MID |
| Plage de mesure | Tension : 100 à 277 V AC ; courant : 0,04 à 100 A en branchement direct |
| Précision | Énergie active : classe 1 et classe B MID ; tension et courant : ±0,5 % |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Compatibilité | Passerelles et serveurs réseau LoRaWAN 1.0.2 |
| Désignation constructeur | SDM230-LoRa |
| Réseau | Monophasé 2 fils (1P2W) |
| Classe LoRaWAN | Classe C, OTAA ou ABP |
| Largeur | 36 mm (2 modules DIN) |
- LoRaWAN
- IP50 à IP54
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

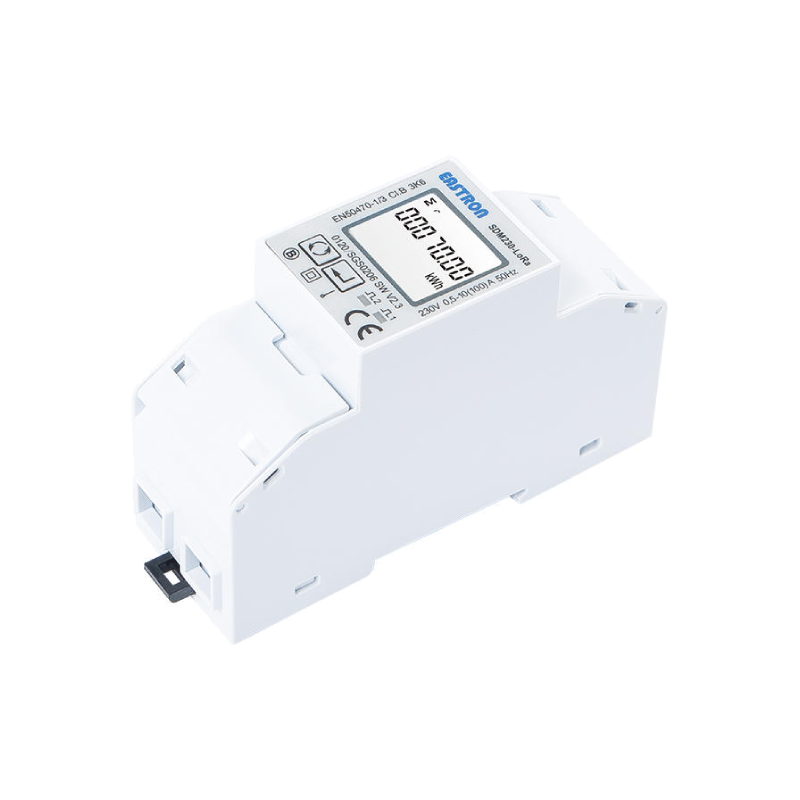

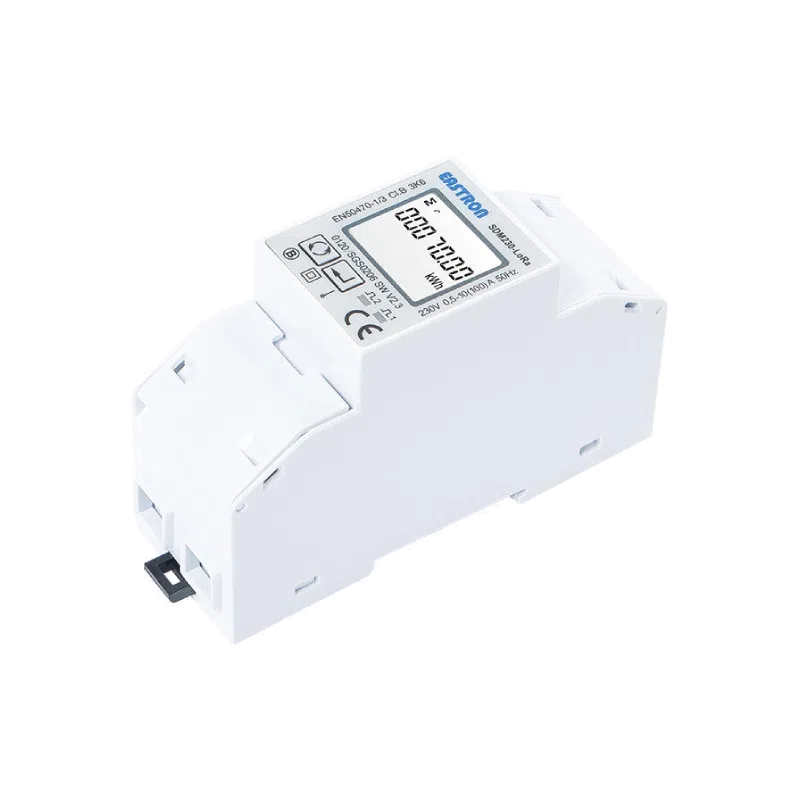

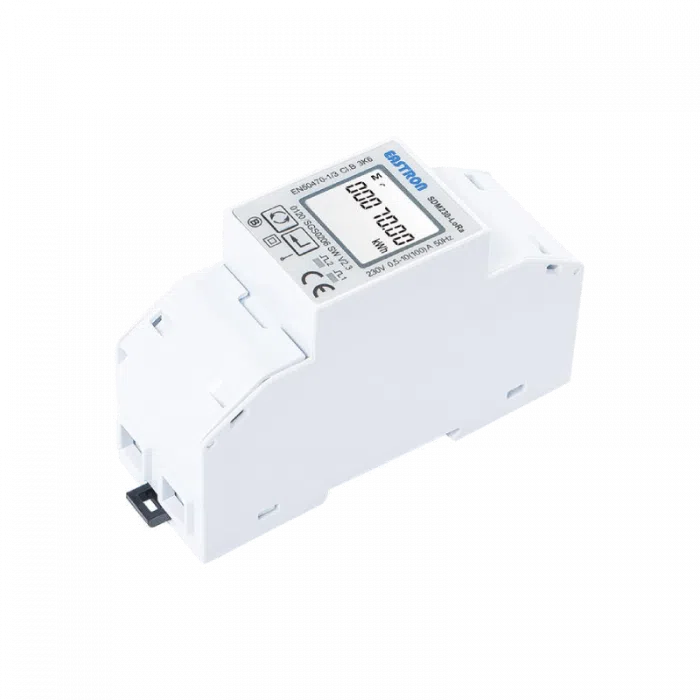

Le compteur électrique monophasé LoRaWAN Eastron SDM230 (désignation constructeur SDM230-LoRa) mesure en direct un circuit monophasé jusqu'à 100 A et transmet ses relevés sans fil vers une passerelle LoRaWAN. Certifié MID et monté sur rail DIN, il apporte un sous-comptage exploitable en refacturation sans tirer de bus Modbus dans le tableau.
Il s'adresse aux intégrateurs GTB, bureaux d'études et exploitants qui doivent compter un départ monophasé : logement ou local loué, borne de recharge, onduleur photovoltaïque, chauffe-eau, ligne d'éclairage. Aucun transformateur de courant n'est nécessaire, le compteur s'alimente sur le circuit mesuré et la donnée remonte par radio jusqu'au serveur réseau, puis vers la supervision.
Points forts du SDM230
- Branchement direct monophasé 2 fils, courant de base 10 A, maximum 100 A, sans TC externe
- Certifié MID (certificat d'examen de type T12800), énergie active classe 1 et classe B selon la fiche technique
- LoRaWAN 1.0.2 classe C, activation OTAA ou ABP, puissance d'émission 13 dBm
- Envoi automatique d'une sélection de mesures (19 paramètres maximum), intervalle de 5 à 240 min
- Comptage bidirectionnel : énergies active et réactive importées, exportées et totales
- Demande maximale sur période de 5 à 60 min, deux sorties impulsions passives
- Boîtier 2 modules DIN, 36 x 100 x 63 mm, environ 162 g
Applications en bâtiment et sur site technique
- Tertiaire et résidences gérées : comptage par lot ou par locataire, avec relevé à distance et données opposables grâce à la certification MID
- Bornes de recharge : mesure de l'énergie délivrée par point de charge monophasé pour la refacturation
- Photovoltaïque en autoconsommation : comptage de l'énergie produite ou injectée grâce à la mesure importée et exportée
- Enseignement et collectivités : suivi des consommations de bâtiments dispersés reliés au même réseau LoRaWAN
Intégration et compatibilité
Le SDM230 LoRaWAN rejoint tout réseau LoRaWAN 1.0.2 : passerelle privée avec serveur réseau embarqué, ChirpStack, The Things Stack ou opérateur public. En France, on utilise le plan de fréquences EU868 ; le module existe aussi en AS923, AU915, US902, CN470 et CN433. En classe C, le compteur reste à l'écoute et répond aux requêtes descendantes, en plus de ses envois périodiques. Confirmation des trames et reconnexion automatique sécurisent la remontée.
La charge utile reprend le principe du Modbus ASCII, sans caractères de début et de fin et avec contrôle CRC. Un décodeur côté serveur réseau ou passerelle extrait les registres et les publie en MQTT, en API HTTP ou en Modbus TCP vers la GTB. Retrouvez les passerelles LoRaWAN adaptées et les autres compteurs d'énergie électrique de la gamme.
La configuration se fait en face avant avec deux touches, protégées par mot de passe : constante et type des sorties impulsions, période de demande, rétroéclairage, identifiants LoRaWAN (DevEUI, AppEUI, AppKey ou DevAddr), mode OTAA ou ABP, ADR, envoi automatique et délai de connexion.
Caractéristiques techniques
| Désignation constructeur | SDM230-LoRa |
| Réseau mesuré | Monophasé 2 fils (1P2W) |
| Tension nominale | 230 V AC (version 120 V AC selon fiche technique) |
| Plage de tension | 100 à 277 V AC phase-neutre |
| Courant | Courant de base 10 A, maximum 100 A, démarrage 0,04 A |
| Surcharge admissible | 30 Imax pendant 0,01 s |
| Fréquence | 50 ou 60 Hz |
| Précision énergie active | Classe 1 IEC 62053-21, classe B EN 50470-3 (fiche technique) ; classe C EN 50470-3:2022 annoncée par le manuel 2026 |
| Précision énergie réactive | Classe 2 IEC 62053-23 |
| Précision tension et courant | ±0,5 % (fiche technique) |
| Grandeurs mesurées | Tension, courant, puissances active, réactive et apparente, facteur de puissance, fréquence, demande maximale, énergies importées, exportées et totales |
| Consommation propre | 2 W ou 10 VA maximum |
| Lecture maximale | 99 999,99 kWh |
| Sorties impulsions | 2 passives : sortie 1 configurable (1, 10, 100 ou 1 000 imp/kWh ou kVArh), sortie 2 fixe à 1 000 imp/kWh importés, 5 à 27 V DC, 27 mA maximum |
| Communication | LoRaWAN 1.0.2, classe C, OTAA ou ABP |
| Bandes de fréquences | EU868, AS923, AU915, US902, CN470, CN433 |
| Puissance d'émission | 13 dBm |
| Portée annoncée | 1 500 m en champ libre |
| Envoi automatique | 19 paramètres maximum, intervalle de 5 à 240 min (30 min par défaut) |
| Affichage | LCD à rétroéclairage blanc |
| Dimensions (l x h x p) | 36 x 100 x 63 mm, 2 modules DIN |
| Poids | 162 g environ |
| Montage | Rail DIN 35 mm |
| Bornes de puissance | 4 à 35 mm², couple 3 N.m |
| Indice de protection | IP51 en face avant, IP20 pour l'ensemble, usage intérieur |
| Températures de fonctionnement | -25 à +55 °C (fiche technique), -40 à +70 °C (manuel 2026) |
| Humidité | 90 % HR maximum en fonctionnement, sans condensation |
| Sécurité | CAT III, classe de protection II, boîtier UL 94 V-0 |
| Certification | MID 2014/32/UE, certificat T12800, organisme notifié 0598 |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Courant, Tension, Énergie électrique
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP50 à IP54
- Type de montage
- Rail DIN
- Entrées et sorties
- Sortie TOR / transistor
- Certifications
- MID
- Plage de mesure
- Tension : 100 à 277 V AC ; courant : 0,04 à 100 A en branchement direct
- Précision
- Énergie active : classe 1 et classe B MID ; tension et courant : ±0,5 %
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Compatibilité
- Passerelles et serveurs réseau LoRaWAN 1.0.2
- Désignation constructeur
- SDM230-LoRa
- Réseau
- Monophasé 2 fils (1P2W)
- Classe LoRaWAN
- Classe C, OTAA ou ABP
- Largeur
- 36 mm (2 modules DIN)
Contenu et accessoires compatibles
Le compteur est livré seul. Prévoir une passerelle LoRaWAN EU868 avec serveur réseau et, en amont, un dispositif de coupure dimensionné pour 100 A maximum. Pour un départ triphasé ou un calibre supérieur, la gamme Eastron propose le SDM630 LoRaWAN associé aux transformateurs de courant ESCT-T.
Documentation
Questions fréquentes
Le SDM230 LoRaWAN a-t-il besoin de transformateurs de courant ?
Non. Il se raccorde en direct sur la phase et le neutre, jusqu'à 100 A, avec des bornes acceptant des conducteurs de 4 à 35 mm². Au-delà de 100 A ou en triphasé, il faut passer au SDM630 LoRaWAN, qui mesure via des TC 1 A ou 5 A.
Quelle portée radio attendre dans un bâtiment ?
La fiche technique annonce 1 500 m en champ libre pour une puissance d'émission de 13 dBm. Dans un tableau métallique ou un sous-sol, la portée réelle est nettement plus courte : placer la passerelle au plus près des locaux techniques ou prévoir une antenne déportée côté passerelle.
Comment récupérer les données dans la GTB ?
Le compteur envoie périodiquement ses mesures après avoir rejoint le réseau, avec un intervalle réglable de 5 à 240 minutes (30 minutes par défaut). En classe C, il répond aussi à tout moment aux requêtes descendantes. Les trames suivent un format dérivé du Modbus ASCII avec contrôle CRC : un décodeur sur le serveur réseau ou la passerelle les convertit en valeurs, publiées ensuite en MQTT, API ou Modbus TCP vers la supervision.
Peut-il servir à la refacturation d'énergie ?
Oui, il est certifié MID (directive 2014/32/UE, certificat d'examen de type T12800, organisme notifié 0598). La fiche technique indique la classe B selon EN 50470-3, et la révision 2026 du manuel la classe C selon EN 50470-3:2022. Il compte l'énergie importée et exportée, utile pour un départ photovoltaïque ou une borne de recharge.
Quelle différence avec le SDM630 LoRaWAN ?
Le SDM230 LoRaWAN mesure un circuit monophasé 2 fils en direct jusqu'à 100 A, dans un boîtier de 36 mm de large. Le SDM630 LoRaWAN couvre les réseaux mono et triphasés sur TC, sans limite pratique de calibre, et mesure le taux d'harmoniques (THD) de chaque phase. Les deux partagent la même pile LoRaWAN 1.0.2 classe C et le même format de trames.
À propos de Eastron
Eastron (Eastron Electronic Co., Ltd.) est un fabricant chinois de compteurs d'énergie électrique et de solutions de mesure, établi en 2012 et basé à Jiaxing, près de Shanghai. Sa série SDM, déclinée en monophasé et triphasé, est largement utilisée pour le sous-comptage électrique dans le bâtiment tertiaire, l'industrie et les installations techniques.
Voir toute la gamme EastronDemander un devis pour le SDM230
Indiquez le nombre de compteurs et votre infrastructure LoRaWAN : nous répondons sous 24 h ouvrées avec un conseil technique sur l'architecture de comptage. Les tarifs sont établis selon les quantités et le projet.
