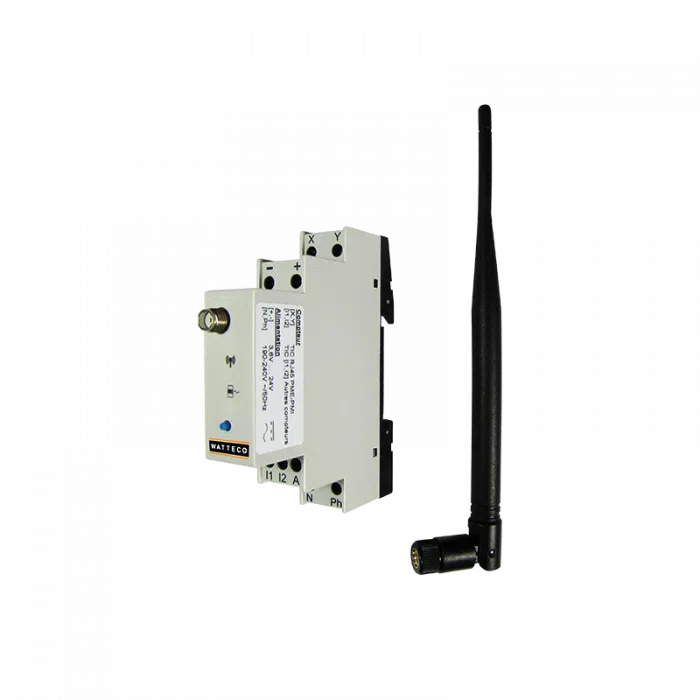

Réf. 50-70-045Watteco TICS'O - Interface TIC LoRaWAN pour compteurs Linky et PME-PMI
- Lecture et décodage de la sortie TIC des compteurs Enedis : Linky, PME-PMI, CBE, CJE, ICE
- Reconnaissance automatique du compteur, de 1 200 à 19 200 bauds
- 6 reports configurables à distance, courbe de charge possible au pas de 10 min
- Alimentation 230 V AC, 3,6 à 24 V DC ou directement par la TIC du Linky
- Module rail DIN 1U IP20, antenne SMA déportable
| Connectivité radio | LoRaWAN |
|---|---|
| Interfaces et bus de terrain | RS-232, TIC Linky |
| Grandeur mesurée | Énergie électrique |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Alimenté par le bus, Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Compteurs Enedis Linky (historique et standard), PME-PMI, CBE, CJE, ICE |
| Connecteur | Antenne SMA déportable |
| Pack pile optionnel | 21-08-038, alcaline 6 V 18 Ah |
- LoRaWAN
- RS-232
- TIC Linky
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Watteco TICS'O est un capteur TIC LoRaWAN qui lit la téléinformation client (TIC) des compteurs électriques Enedis et transmet les données sur un réseau LoRaWAN. Il décode l'ensemble des champs du flux et remonte les index d'énergie par période tarifaire, sans remplacer ni modifier le compteur.
Il s'adresse aux exploitants, bureaux d'études et fournisseurs de services énergétiques qui veulent suivre la consommation au point de livraison d'un site : bâtiment tertiaire, école, site industriel, installation photovoltaïque. Monté sur rail DIN dans le tableau, il remplace une relève manuelle par une donnée exploitable dans la GTB ou la plateforme énergie. Il s'appelait auparavant TIC PME-PMI.
Points forts du TICS'O
- Compatible Linky en trame historique et standard, PME-PMI (Itron ACE 6000, Landis+Gyr L19C1, Sagemcom C3500), CBE, CJE et ICE (Trimaran 2, QE16, QE16M)
- Reconnaissance automatique du compteur et de la vitesse de la TIC, de 1 200 à 19 200 bauds
- Détection automatique de la polarité sur la liaison RS-232 des compteurs PME-PMI
- 6 reports configurables à distance, chacun avec ses champs et ses critères d'émission
- Courbe de charge possible au pas de 10 min grâce à la compression des données
- Modes demande/réponse, périodique ou sur variation, alarmes sur seuil ou changement de champ
- Trois alimentations : 230 V AC, 3,6 à 24 V DC, ou TIC du Linky (bornes I1 et A, 100 mW)
- Plus de 6 ans avec le pack pile 6 V 18 Ah à 1 report par heure, 5 ans à 1 report toutes les 10 min
Applications en bâtiment et sur site technique
- Tertiaire et décret tertiaire : collecter automatiquement les index du compteur général pour la plateforme OPERAT et le suivi mensuel.
- Enseignement et collectivités : suivre en temps réel la puissance appelée de bâtiments communaux équipés de Linky ou de compteurs jaunes.
- Industrie : relever les compteurs PME-PMI et ICE des sites en tarif vert pour l'analyse de la courbe de charge.
- Photovoltaïque : remonter séparément l'énergie consommée et l'énergie produite.
- Facturation intermédiaire : refacturer un locataire ou un occupant à partir des index par période tarifaire.
Intégration et compatibilité
Le TICS'O est un capteur LoRaWAN classe A, activable en OTAA ou ABP, avec chiffrement AES128. Il communique avec les passerelles LoRaWAN du marché et les réseaux opérés. Son antenne SMA peut être déportée hors d'une armoire métallique avec un câble (non fourni).
La configuration des reports se fait par liaison descendante. Watteco met à disposition une documentation de la couche applicative TIC, un décodeur et un encodeur en ligne qui génèrent les trames de configuration, ainsi que des codecs pour ChirpStack, The Things Network, Kerlink, Multitech ou Node-RED. Watteco documente aussi l'exposition de ses capteurs en BACnet via une passerelle Multitech Conduit, pour une intégration GTB.
Côté câblage, Watteco indique moins de 20 m sur l'entrée I1, I2 (TIC 50 kHz des compteurs CBE, Linky, ICE, CJE) et moins de 8 m sur la liaison RS-232 des PME-PMI. Le compteur Saphir n'est pas pris en charge. Pour un compteur sans sortie TIC accessible, voir le Flash'O dans nos compteurs d'impulsions ou la gamme Watteco.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Interface de téléinformation client (TIC) vers LoRaWAN |
| Référence | 50-70-045 (ex TIC PME-PMI) |
| Protocole | LoRaWAN classe A, activation OTAA ou ABP, AES128 |
| Fréquence | 863 à 870 MHz (EU868) |
| Puissance d'émission | +14 dBm |
| Sensibilité | -140 dBm |
| Compteurs compatibles | Linky historique et standard, PME-PMI, CBE, CJE, ICE (Trimaran 2, QE16) ; Saphir non compatible |
| Vitesse TIC | 1 200 à 19 200 bauds, détection automatique |
| Liaison PME-PMI | RS-232, détection automatique de polarité |
| Reports | 6 configurations distinctes paramétrables à distance |
| Modes de transmission | Demande/réponse, périodique et/ou sur variation |
| Période de mesure | 10 min à 24 h ; envoi immédiat ou par lot de 30 min à 48 h |
| Alarmes | Seuil de variation sur champs numériques, changement sur les autres champs |
| Alimentation | 230 V AC 50 Hz, ou 3,6 à 24 V DC (42 mA max), ou TIC Linky 100 mW (bornes I1, A) |
| Autonomie sur pack 6 V 18 Ah | Plus de 6 ans à 1 report par heure, 5 ans à 1 report toutes les 10 min |
| Interface | Bouton poussoir, LED d'association et de statut, interrupteur magnétique |
| Antenne | Externe, connecteur SMA, déportable |
| Boîtier | Rail DIN 1U, 90 x 70 x 19 mm, 80 g, ABS UL94 |
| Indice de protection | IP20 |
| Température de fonctionnement | -20 à +55 °C, 0 à 95 % HR sans condensation |
| Conformité | Directive RED 2014/53/UE, UKCA, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Interfaces et bus de terrain
- RS-232, TIC Linky
- Grandeur mesurée
- Énergie électrique
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Alimenté par le bus
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Compteurs Enedis Linky (historique et standard), PME-PMI, CBE, CJE, ICE
- Connecteur
- Antenne SMA déportable
- Pack pile optionnel
- 21-08-038, alcaline 6 V 18 Ah
Contenu et accessoires compatibles
- Module TICS'O 50-70-045 avec antenne SMA
- Pack pile alcaline 6 V 18 Ah, référence 21-08-038
- Câble d'extension d'antenne SMA pour une installation en armoire métallique
Documentation
Questions fréquentes
Le TICS'O fonctionne-t-il avec tous les compteurs Linky ?
Il accepte les trames historique et standard. Watteco signale un échec ponctuel de détection du flux sur certains compteurs Linky récents, contourné par une résistance de 1 kOhm en parallèle sur I1, I2. L'alimentation par la TIC du Linky est prise en charge à partir de la révision 50-70-045-004.
Quelles données remonte-t-il par défaut ?
La configuration par défaut dépend du type de compteur détecté. Elle remonte notamment les index d'énergie après chaque période tarifaire échue ; les champs et critères d'émission peuvent ensuite être modifiés par liaison descendante.
Peut-on obtenir une courbe de charge ?
Oui. Le TICS'O peut transmettre au pas de 10 min, avec compression des données numériques, pour reconstituer la courbe de charge.
Comment l'alimenter dans un tableau sans prise 230 V ?
Sur un Linky, il peut être alimenté directement par la TIC (bornes I1 et A). Sinon, une source continue de 3,6 à 24 V ou le pack pile 6 V 18 Ah convient, avec plus de 6 ans d'autonomie à 1 report par heure.
Quelle différence avec le Flash'O ?
Le Flash'O compte les flashs du voyant et ne donne que l'énergie. Le TICS'O lit la téléinformation : index par période, puissance, contrat, dépassements. Il est plus complet mais demande un raccordement filaire à la sortie TIC.
À propos de WATTECO
WATTECO est un fabricant français de capteurs IoT, installé à Lanester dans le Morbihan. L'entreprise conçoit et produit des émetteurs radio LPWAN, principalement LoRaWAN, destinés à la mesure de grandeurs physiques et de données environnementales. Elle revendique plus de trente ans d'expérience dans l'électronique et une fabrication 100 % française.
Voir toute la gamme WATTECODemander un devis pour le TICS'O
Précisez le nombre de TICS'O souhaités, le réseau LoRaWAN visé et la plateforme qui exploitera les données : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et peuvent inclure les équipements complémentaires du projet.
Produits similaires
Voir toute la catégorieMilesight UC711 - Contrôleur CVC LoRaWAN pour PTAC et pompes à chaleur
- LoRaWAN
- Bluetooth LE
- USB
Dragino SVC01-LS2 - Contrôleur d'électrovannes LoRaWAN solaire 2 voies
- LoRaWAN
- Débit / volume d'eau
- Impulsions
AKCP SP-WT - Module E/S LoRa sans fil Wireless Tunnel pour capteurs
- LoRa propriétaire
- RS-485
- Modbus RTU
Autres produits WATTECO
Toute la gamme WATTECO
Watteco Netw'O - Testeur de couverture réseau LoRaWAN avec application
- LoRaWAN
- Bluetooth LE
- Pile ou batterie intégrée

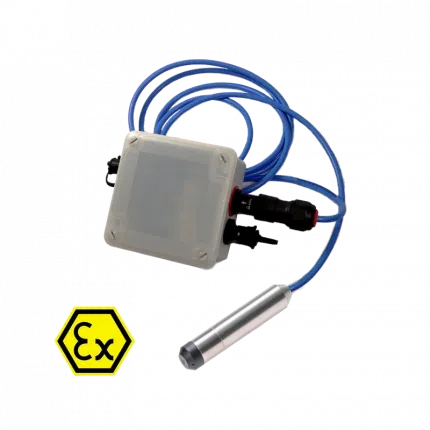

Watteco LEV'O+ Liquid - Sonde de niveau de liquide ATEX pour Toran'O LoRaWAN
