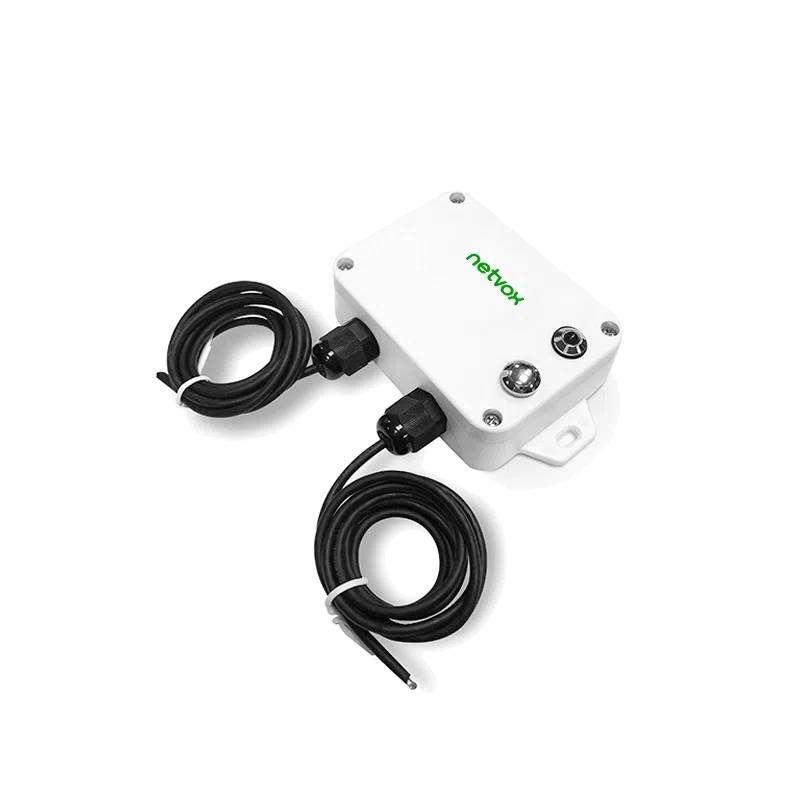

Réf. R718IA2Netvox R718IA2 - Interface LoRaWAN à 2 entrées analogiques 0-5 V
- 2 entrées analogiques 0 à 5 V indépendantes, 12 bits
- LoRaWAN Classe A, portée jusqu'à 10 km
- 2 piles ER14505, 5 ans annoncés avec un envoi toutes les 15 min
- Boîtier IP65 ou IP67 en option, base aimantée
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Niveau / distance, Pression, Tension |
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP65 / IP66, IP67 |
| Type de montage | Magnétique, Mural |
| Plage de mesure | Tension : 0 à 5 V sur 2 entrées |
| Précision | Tension : résolution 12 bits, décalage 0,3 mV |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Entrées | 2 entrées analogiques 0-5 V |
| Câbles d'entrée | 2 x 1 m |
| Piles | 2 x ER14505 3,6 V |
| Dimensions | 112 x 88,19 x 32 mm |
- LoRaWAN
- IP65 / IP66
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Netvox R718IA2 est une interface LoRaWAN à deux entrées 0-5 V. Elle échantillonne sur 12 bits la tension de sortie de deux transmetteurs analogiques et transmet les deux valeurs dans la même trame radio. Un seul boîtier sur piles suffit pour instrumenter deux mesures proches.
Elle intéresse les intégrateurs GTB, les exploitants de réseaux d'eau et les services techniques qui veulent superviser des appareils existants sans automate ni câble de bus : pressions aller et retour d'un circuit hydraulique, niveaux de deux cuves voisines, pression différentielle et pression statique sur une centrale de traitement d'air.
Points forts du R718IA2
- 2 entrées analogiques 0 à 5 V indépendantes, conversion 12 bits à 1,14 Msps
- Décalage d'échantillonnage théorique de 0,3 mV, câbles d'entrée de 1 m
- Envoi par défaut toutes les 900 s et sur variation de 100 mV
- 2 piles ER14505, 5 ans annoncés avec un envoi toutes les 15 min
- Courant de veille de 26 µA, alerte pile faible à 3,2 V
- Boîtier IP65 ou IP67 en option, 112 x 88,19 x 32 mm, environ 150 g
- Base aimantée, portée annoncée jusqu'à 10 km
Applications en bâtiment et sur site technique
- Chaufferies et sous-stations : pressions aller et retour d'un circuit de chauffage ou d'eau glacée.
- Stockage de fluides : niveaux de deux cuves ou bâches avec des sondes à sortie 0-5 V.
- Traitement d'air : encrassement des filtres et pression de gaine sur une même centrale.
- Collectivités et réseaux d'eau : télésurveillance de surpresseurs et de postes isolés.
- Industrie : ajout de deux mesures analogiques sur une machine sans toucher à son automate.
Intégration et compatibilité
Le R718IA2 est un équipement LoRaWAN Classe A qui s'enregistre en OTAA sur tout serveur réseau standard (ChirpStack, The Things Stack, ThingPark ou serveur intégré) via les passerelles LoRaWAN. Netvox le déclare compatible avec Actility/ThingPark, The Things Network et MyDevices/Cayenne.
La trame de données (FPort 6, type d'équipement 0x41) contient la tension de pile et les deux valeurs ADC en mV ; la configuration (MinTime, MaxTime, seuils de variation) passe par le FPort 7. Le décodeur officiel figure dans le référentiel des équipements The Things Network. La mise à l'échelle se fait dans le serveur d'application ou la GTB, avant une remontée en MQTT ou HTTP.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Entrées | 2 entrées analogiques tension 0 à 5 V |
| Résolution ADC | 12 bits |
| Vitesse de conversion | 1,14 Msps |
| Décalage d'échantillonnage | 0,3 mV (valeur théorique) |
| Câbles d'entrée | 1 m, fil rouge (signal) et fil noir (masse) par entrée |
| Alimentation | 2 piles lithium ER14505 AA 3,6 V 2 400 mAh en parallèle |
| Autonomie | 5 ans avec un envoi toutes les 15 min (25 °C, SF10, 20 dBm) |
| Courant de veille | 26 µA |
| Courant de réveil | 0,8 à 20 mA hors émission et réception |
| Courant d'émission max | 120 mA sous 3,3 V |
| Seuil de pile faible | 3,2 V, précision de mesure ±0,1 V |
| Intervalles par défaut | 900 s, réglables de 1 à 65 535 s |
| Module radio | Semtech SX1276, saut de fréquence (FHSS), modulation LoRa ou FSK |
| Classe LoRaWAN | Classe A |
| Bande de fréquences | EU863-870 pour l'Europe, autres plans régionaux en configuration usine |
| Puissance d'émission | 16 dBm en EU868 |
| Sensibilité | -136 dBm (LoRa, SF12, 293 bit/s) |
| Portée | Jusqu'à 10 km en champ libre, selon l'environnement |
| Antenne | Intégrée |
| Indice de protection | IP65 ou IP67 (option à la commande) |
| Dimensions | 112 x 88,19 x 32 mm |
| Poids | Environ 150 g |
| Température de fonctionnement | -20 à +55 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | Moins de 90 % HR, sans condensation |
| Fixation | Base aimantée ou vis |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Pression, Niveau / distance, Tension
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP65 / IP66, IP67
- Type de montage
- Mural, Magnétique
- Plage de mesure
- Tension : 0 à 5 V sur 2 entrées
- Précision
- Tension : résolution 12 bits, décalage 0,3 mV
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Entrées
- 2 entrées analogiques 0-5 V
- Câbles d'entrée
- 2 x 1 m
- Piles
- 2 x ER14505 3,6 V
- Dimensions
- 112 x 88,19 x 32 mm
Contenu et accessoires compatibles
L'interface est livrée avec ses deux câbles d'entrée de 1 m. Elle s'utilise avec des capteurs de pression ou des sondes de niveau à sortie 0-5 V alimentés séparément ; pour une seule mesure, le R718IA suffit.
Documentation
Questions fréquentes
Les deux entrées du R718IA2 sont-elles indépendantes ?
Oui. Chaque trame contient deux valeurs ADC distinctes en mV, une par entrée. Deux transmetteurs voisins, par exemple la pression aller et retour d'un circuit, se suivent donc avec un seul émetteur.
Quelle différence avec le R718IA ?
Le R718IA2 a deux entrées 0-5 V, un boîtier de 112 x 88,19 x 32 mm et une protection IP65 ou IP67 au choix. Le R718IA n'a qu'une entrée dans un boîtier de 112 x 65 x 32 mm en IP65.
Les transmetteurs sont-ils alimentés par le R718IA2 ?
Non. Le R718IA2 mesure la tension de sortie des capteurs ; ceux-ci conservent leur alimentation propre. Les schémas Netvox détaillent les raccordements en 2 fils et en 3 fils.
Comment obtenir une valeur en bar ou en mètres ?
L'interface transmet une tension brute en mV. La conversion en grandeur physique se fait dans le serveur d'application, le décodeur ou la GTB, à partir de l'échelle du transmetteur (par exemple 0-5 V pour 0 à 10 bar).
Quelle version IP choisir ?
L'IP65 suffit pour un local technique ou une gaine. L'IP67, proposée en option par Netvox, est préférable pour un regard, une fosse ou une installation exposée aux projections et à l'immersion temporaire. La version est à préciser à la commande.
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
Voir toute la gamme NetvoxDemander un devis pour le R718IA2
Décrivez les deux mesures à remonter et l'environnement de pose : nous répondons sous 24 h ouvrées avec un conseil sur la version IP et la couverture radio. Les tarifs dépendent des quantités et de la configuration du projet.
