Réf. SVC01-LS2Dragino SVC01-LS2 - Contrôleur d'électrovannes LoRaWAN solaire 2 voies
- LoRaWAN 1.0.3, pilotage de 2 électrovannes bistables 9 V ou 12 V DC
- 2 entrées de comptage d'impulsions pour les volumes d'eau
- Jusqu'à 16 programmations horaires stockées dans le contrôleur
- Panneau solaire 1,2 W et batterie Li-ion 10 000 mAh
- Boîtier IP67, fonctionnement de -40 à +85 °C
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Débit / volume d'eau, Impulsions |
| Usage | Extérieur / espaces verts, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Indice de protection | IP67 |
| Entrées et sorties | Entrée impulsion / comptage, Entrée TOR / contact sec, Sortie relais |
| Bande de fréquences | 868 MHz (EU868) |
| Vannes pilotées | 2 électrovannes bistables 9 V ou 12 V DC, 1,5 A max |
| Panneau solaire | 1,2 W |
| Batterie | Li-ion rechargeable 10 000 mAh |
- LoRaWAN
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

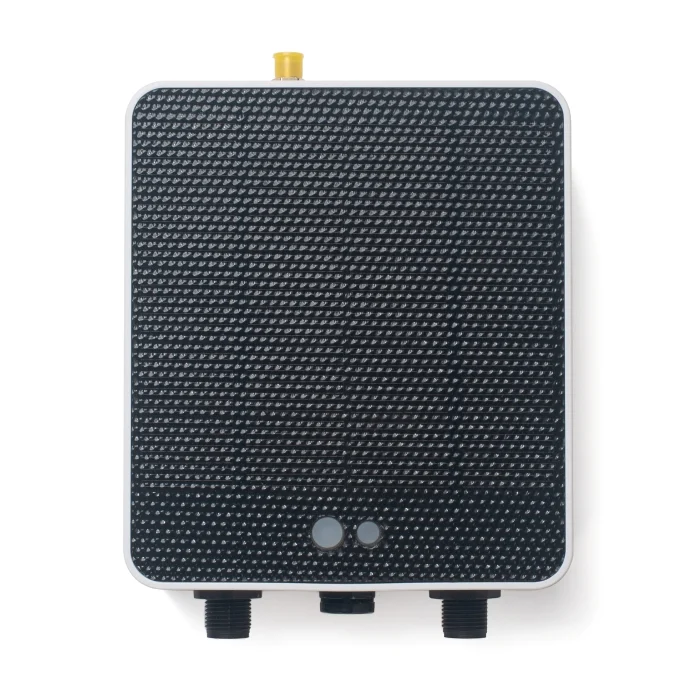

Le Dragino SVC01-LS2 est un contrôleur d'électrovannes LoRaWAN autonome qui pilote deux vannes bistables 9 V ou 12 V et compte, sur deux entrées, les impulsions de compteurs d'eau. Alimenté par un panneau solaire et une batterie rechargeable, il est destiné aux services espaces verts, aux gestionnaires de patrimoine et aux exploitants qui veulent piloter et mesurer l'arrosage ou une distribution d'eau à distance, sans câblage.

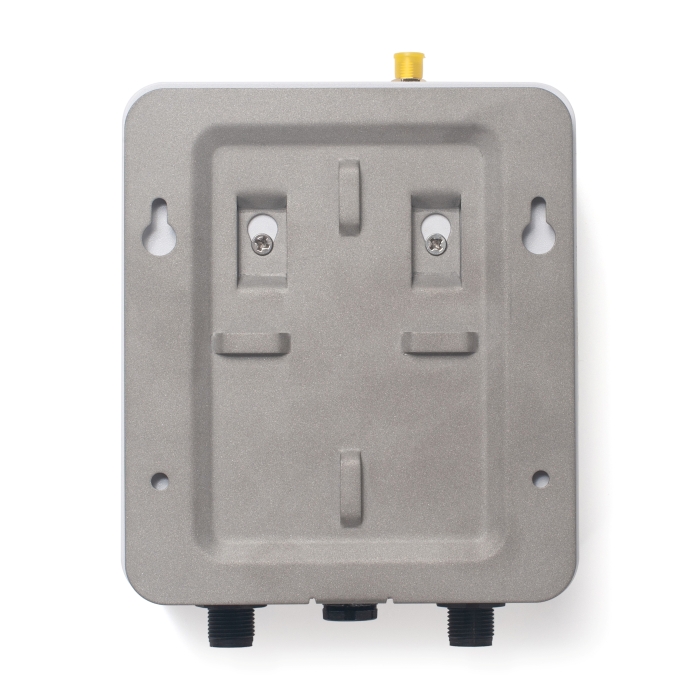

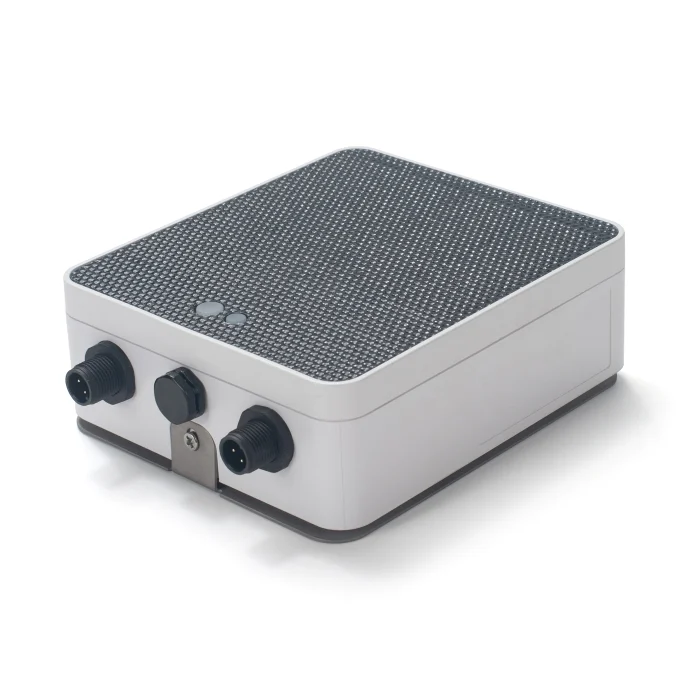

Son boîtier IP67 à équilibrage de pression s'installe directement sur le terrain, au plus près des vannes. Les ordres d'ouverture, les programmations horaires et les relevés de volumes transitent par le réseau LoRaWAN du site ou d'un opérateur, et remontent vers la supervision technique.
Points forts du SVC01-LS2
- 2 sorties de commande pour électrovannes bistables à impulsion, 9 V ou 12 V DC
- Courant de commande maximal de 1,5 A
- 2 entrées de comptage d'impulsions pour le suivi des volumes d'eau
- Jusqu'à 16 programmations horaires stockées dans le contrôleur
- Panneau solaire 1,2 W et batterie Li-ion rechargeable 10 000 mAh
- Boîtier IP67 avec équilibrage de pression, fonctionnement de -40 à +85 °C
- LoRaWAN 1.0.3, fenêtre de réception réglable jusqu'au mode écoute permanente
- Configuration Bluetooth et mise à jour du micrologiciel sans fil
Applications en bâtiment et sur site technique
- Espaces verts des collectivités : arrosage automatique des parcs, massifs et terrains de sport, programmé et ajusté à distance.
- Sites tertiaires et campus : gestion de l'arrosage des abords et toitures végétalisées avec mesure des volumes consommés par zone.
- Établissements d'enseignement et de santé : pilotage des jardins et cours végétalisées sans passage d'un agent pour ouvrir les vannes.
- Coupure d'eau à distance : fermeture d'une vanne bistable sur une alimentation secondaire en cas d'alerte de fuite ou de consommation anormale.
- Sites techniques isolés : commande de vannes et comptage d'eau là où ni le secteur ni le réseau informatique ne sont disponibles.
Intégration et compatibilité
Le contrôleur rejoint le réseau en OTAA grâce aux clés préchargées, avec toute passerelle LoRaWAN et tout serveur compatible LoRaWAN 1.0.3, comme The Things Network ou ChirpStack. Dragino publie le décodeur de trame sur GitHub. Chaque envoi contient la tension de batterie, l'état des deux vannes, l'horodatage, l'entrée numérique et les deux compteurs d'impulsions.
Les commandes descendantes couvrent l'ouverture et la fermeture immédiates de chaque vanne, l'ouverture temporisée en minutes, l'ajout ou la suppression de programmations, la durée d'impulsion de commande, l'initialisation des compteurs et l'intervalle d'envoi. Un second mode de fonctionnement transforme les entrées en quatre sorties pilotables. Côté supervision, les données sont reprises en MQTT ou HTTP par la plateforme ou la GTB, ou via une passerelle exposant BACnet/IP ou Modbus TCP.
La configuration locale se fait en Bluetooth ou par commandes AT. À chaque changement d'état d'une sortie, le contrôleur envoie une trame de confirmation, ce qui permet de tracer les manœuvres.
Caractéristiques techniques
| Fonction | Commande de 2 électrovannes et comptage de 2 entrées impulsion |
| Type de vannes | Électrovannes bistables à impulsion (latching), 9 V ou 12 V DC |
| Courant de commande | 1,5 A maximum |
| Compatibilité citée | TORO P150, PGV101 (9 V DC) et autres vannes d'irrigation à impulsion |
| Entrées | 2 entrées de comptage d'impulsions, 1 entrée numérique |
| Sorties complémentaires | Sortie contact sec ; mode 2 : 4 sorties pilotables |
| Programmation | Jusqu'à 16 tâches horaires, ouverture temporisée |
| Radio | LoRaWAN 1.0.3, Classe A par défaut, OTAA, fenêtre de réception réglable |
| Bandes disponibles | EU868, US915, AU915, AS923, IN865, KR920, EU433, CN470 (selon version) |
| Puissance d'émission | Jusqu'à +22 dBm |
| Sensibilité de réception | Jusqu'à -139 dBm |
| Alimentation | Panneau solaire 1,2 W et batterie Li-ion rechargeable 10 000 mAh |
| Consommation | 5 µA en veille, 125 mA en émission à 20 dBm |
| Indice de protection | IP67, équilibrage de pression, circuit vernis |
| Température de fonctionnement | -40 à +85 °C |
| Configuration | Bluetooth, commandes AT, commandes descendantes, mise à jour OTA |
| Emballage | 170 x 140 x 55 mm, 670 g |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Débit / volume d'eau, Impulsions
- Usage
- Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Pile ou batterie intégrée, Solaire
- Indice de protection
- IP67
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Sortie relais
- Bande de fréquences
- 868 MHz (EU868)
- Vannes pilotées
- 2 électrovannes bistables 9 V ou 12 V DC, 1,5 A max
- Panneau solaire
- 1,2 W
- Batterie
- Li-ion rechargeable 10 000 mAh
Contenu et accessoires compatibles
Le colis contient le contrôleur SVC01-LS2 avec son panneau solaire intégré. Les électrovannes bistables et les compteurs d'eau à sortie impulsion sont à prévoir selon le réseau hydraulique. Voir aussi nos compteurs d'eau, les autres contrôleurs d'électrovannes et la gamme Dragino.
Documentation
Questions fréquentes
Quelles électrovannes peut-on piloter avec le SVC01-LS2 ?
Le SVC01-LS2 commande deux électrovannes bistables à impulsion (latching) en 9 V ou 12 V continu, avec un courant de commande maximal de 1,5 A. La tension de sortie se choisit par un sélecteur interne. Dragino cite la compatibilité avec les vannes d'arrosage TORO P150 et PGV101 (9 V DC) et les autres vannes d'irrigation à impulsion.
Le contrôleur a-t-il besoin d'une alimentation secteur ?
Non. La version SVC01-LS2 associe un panneau solaire de 1,2 W à une batterie lithium-ion rechargeable de 10 000 mAh. Elle convient aux espaces verts, toitures végétalisées ou parcelles éloignées de tout réseau électrique.
Peut-on programmer l'arrosage sans intervention du serveur ?
Oui. Jusqu'à 16 tâches planifiées peuvent être enregistrées dans le contrôleur (jour de la semaine, heure de début, durée, vanne concernée). L'horloge se synchronise automatiquement par le réseau LoRaWAN. Une commande d'ouverture immédiate, avec ou sans durée de fermeture automatique, reste possible à tout moment.
Le délai de commande à distance est-il immédiat ?
Le SVC01-LS2 fonctionne en Classe A par défaut. Pour réduire le délai de prise en compte des commandes, la fenêtre de réception est paramétrable : 1 s ouverte toutes les 10 s par défaut, jusqu'à une écoute permanente équivalente à la Classe C, avec une consommation plus élevée.
Peut-on mesurer la quantité d'eau distribuée ?
Oui. Deux entrées de comptage d'impulsions acceptent des compteurs ou débitmètres à sortie impulsion. Les compteurs sont transmis à chaque envoi et peuvent être initialisés à distance, ce qui permet de suivre la consommation d'eau de chaque zone.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le SVC01-LS2
Indiquez le nombre de zones, le type de vannes et vos compteurs existants : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorieMilesight UC100 - Convertisseur Modbus RS485 vers LoRaWAN
- LoRaWAN
- RS-485
- Modbus RTU
Netvox R718IA2 - Interface LoRaWAN à 2 entrées analogiques 0-5 V
- LoRaWAN
- Pression
- Niveau / distance
Milesight UC300 - Contrôleur d'E/S industriel LoRaWAN ou 4G
- LoRaWAN
- 4G LTE
- 2G / 3G
Dragino LC01 - Relais LoRaWAN classe C 15 A pour pilotage à distance
- LoRaWAN
- Secteur 100-240 V AC
Autres produits Dragino
Toute la gamme Dragino
Dragino DDS45 - Capteur de distance à ultrasons LoRaWAN et NB-IoT, 4,5 m
- LoRaWAN
- NB-IoT
- LTE-M
Dragino LWL02 - Détecteur de fuite d'eau LoRaWAN à sondes, sur piles
- LoRaWAN
- Fuite d'eau
- Pile ou batterie intégrée
Dragino LTS5 - Écran tactile IHM 5 pouces LoRaWAN, Wi-Fi et Bluetooth
- LoRaWAN
- LoRa propriétaire
- Bluetooth LE

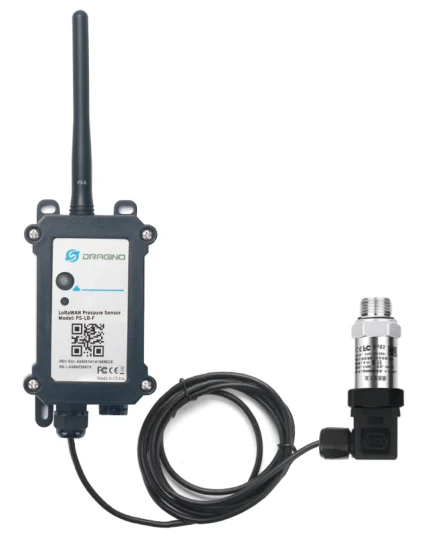

Dragino PS-F - Capteur de pression inox 316L alimentaire LoRaWAN et NB-IoT
- LoRaWAN
- NB-IoT
- LTE-M
Pour aller plus loin
Produits similaires
DNIL LR210 - Relais piloté LoRaWAN 2 sorties 10 A, alimentation 85-250 V AC
- Relais piloté LoRaWAN 1.0.2 EU868 classe C, commande à faible latence
- 2 relais isolés : 10 A en alternatif (277 V AC max.), 5 A sous 30 V DC
- Alimentation directe 85 à 250 V AC, consommation 1 W max.
- Rail DIN 36 mm, -30 à +55 °C, antenne intégrée ou SMA
- Contacts NO (LR210) ou NC (LR215), forçage manuel en façade
Dragino SDI-12 - Convertisseur SDI-12 vers LoRaWAN, NB-IoT et LTE-M
- Interface SDI-12, jusqu'à 15 commandes par cycle de mesure
- Sorties 3,3 V, 5 V et 12 V pilotables pour alimenter les sondes
- Entrées 0-20 mA et 0-30 V, précision 0,02 mA et 0,02 V
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 mAh jusqu'à 5 ans en LoRaWAN, 19 000 mAh ou solaire
Efento NB-IoT Analogique - Interface 4-20 mA ou 0-10 V sans fil NB-IoT
- 2 entrées analogiques 4-20 mA ou 0-10 V selon la référence, pour capteurs de pression, niveau, débit
- Précision 0,1 % (4-20 mA) ou 0,3 % (0-10 V) d'usine, 0,01 % après étalonnage utilisateur 4 points
- Transmission NB-IoT directe (LTE Cat NB2, protocole CoAP), sans passerelle
- Génération 2 : pile 8 500 mAh jusqu'à 8 ans ; génération 1 : jusqu'à 10 ans sur 3 piles AA
- Boîtier ABS IP30, -25 à +70 °C, CE (RED), FCC, RoHS

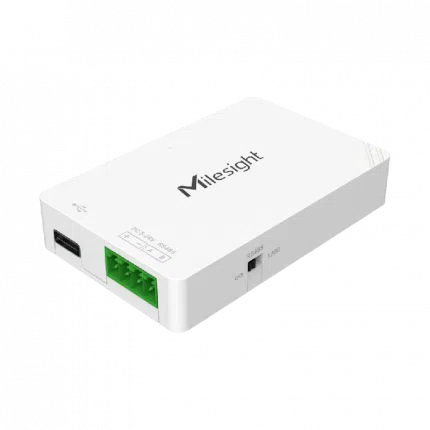

Milesight UC100 - Convertisseur Modbus RS485 vers LoRaWAN
- LoRaWAN classe C et Milesight D2D, EU868, jusqu'à 15 km en vue directe
- 1 port RS-485 Modbus RTU et mode transparent, jusqu'à 32 registres
- Alimentation 5 à 24 V DC ou USB-C 5 V, moins de 0,5 W
- Règles SI-ALORS locales, stockage de 800 entrées avec retransmission
- Boîtier compact 70 x 45 x 13 mm, IP30, antenne interne ou externe SMA

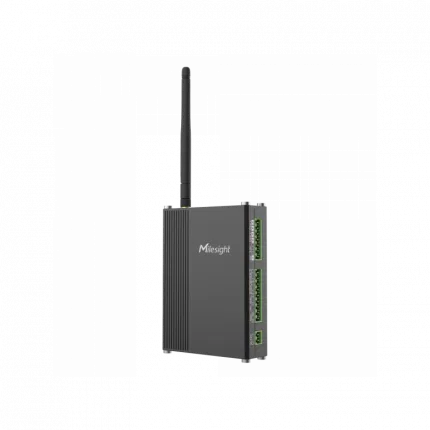

Milesight UC300 - Contrôleur d'E/S industriel LoRaWAN ou 4G
