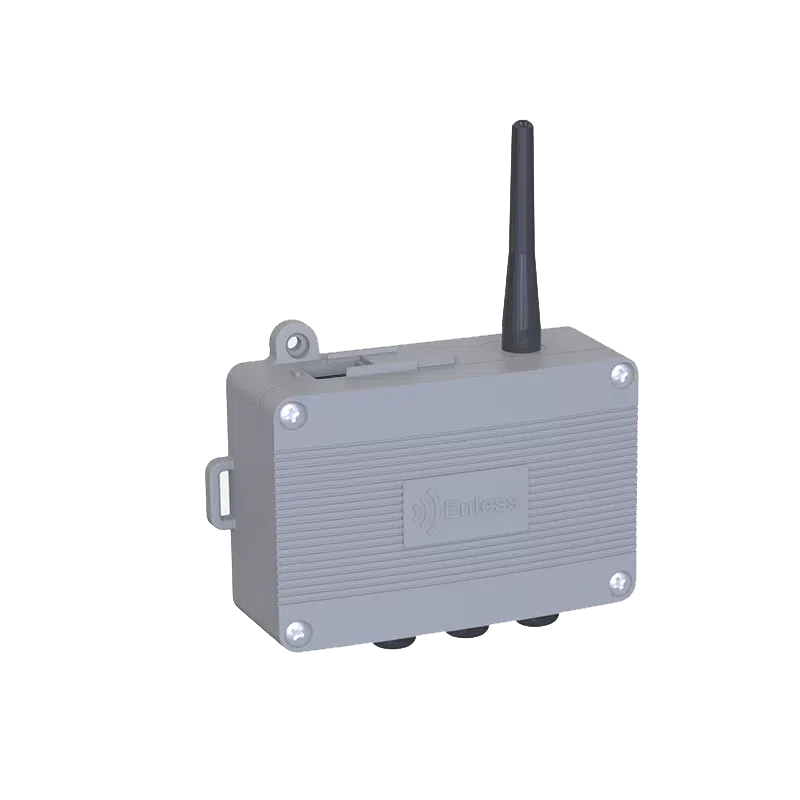

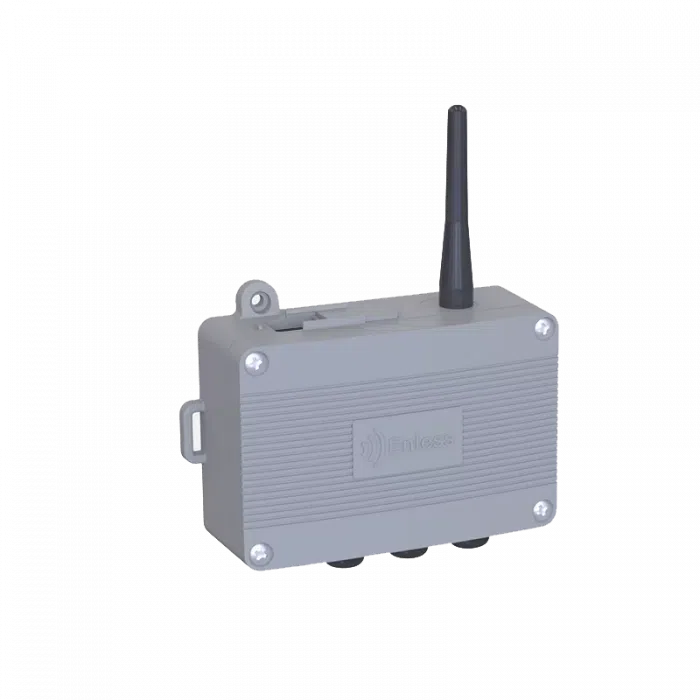

Réf. 600-040Enless TX IO 600-040 - Module d'entrées et sorties LoRa, 2 entrées, 4 relais
- 2 entrées contact sec et 4 sorties relais 48 V, 500 mA
- Radio LoRa Easy propriétaire Enless, EU868, 25 mW (14 dBm)
- Modes contrôle à distance par GTB, contrôle local et D2D
- Alimentation 7,5 à 24 V DC (typ. 12 V, 1 A)
- Boîtier IP60, 118 x 79 x 43,3 mm, mural ou rail DIN, CE et UKCA
| Connectivité radio | LoRa propriétaire |
|---|---|
| Entrées et sorties | Entrée TOR / contact sec, Sortie relais |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Récepteurs Enless LoRa Easy RX Modbus 500-302 et RX BACnet 500-312, répéteur RX Repeater 600-301, capteurs Enless (mode D2D) |
| Connecteur | SMA (antenne), bornier (entrées, sorties, alimentation) |
- LoRa propriétaire
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le module d'entrées et sorties LoRa Enless TX IO 600-040 ajoute sans câblage de bus 2 retours d'état et 4 commandes de relais à une GTB Modbus ou BACnet. Il s'adresse aux intégrateurs et aux exploitants qui doivent piloter un équipement éloigné du tableau de régulation : extracteur, éclairage, vanne, signalisation ou alarme technique.
Le TX IO échange avec un récepteur LoRa Easy Enless dans la bande 868 MHz. La GTB décide, le récepteur transmet l'ordre par radio, le module commute ses relais. Il sait aussi travailler seul, en contrôle local ou en liaison directe avec des capteurs Enless (D2D), ce qui garde l'automatisme actif même sans supervision.
Points forts du TX IO 600-040
- 2 entrées contact sec pour remonter l'état d'un équipement ou d'un défaut
- 4 sorties relais de 48 V et 500 mA chacune
- Trois modes : contrôle à distance par la GTB, contrôle local, D2D avec 4 capteurs Enless au maximum
- Radio LoRa Easy en EU868, puissance d'émission de 25 mW (14 dBm)
- Antenne 1/4 d'onde fournie, connecteur SMA pour antenne déportée
- Alimentation 7,5 à 24 V DC (typ. 12 V, 1 A), sans pile à remplacer
- Boîtier IP60 de 118 x 79 x 43,3 mm, fonctionnement de -20 à +55 °C
- Marquages CE et UKCA
Applications en bâtiment et sur site technique
- Tertiaire : commande d'éclairages de parkings ou de zones communes depuis la GTB, avec retour de marche sur une entrée contact sec.
- Enseignement et collectivités : relance ou arrêt d'un extracteur ou d'un aérotherme dans un bâtiment annexe, sans tirer de câble depuis l'armoire principale.
- Santé et logistique : déclenchement d'un voyant ou d'une sirène quand un capteur de température Enless dépasse son seuil, en mode D2D.
- Locaux techniques et industrie : report de défauts (contact de pompe, disjoncteur, porte) et délestage d'équipements à distance.
- Rénovation énergétique : ajout de points de commande dans un bâtiment occupé, sans travaux de câblage lourds.
Intégration et compatibilité
Le TX IO 600-040 fonctionne uniquement en LoRa Easy, le protocole radio propriétaire Enless. Il n'est pas compatible avec le mode LoRaWAN. Il dialogue avec les récepteurs LoRa Easy Enless, qui exposent ses entrées et ses sorties à la GTB : le RX Modbus 500-302 en Modbus TCP et RTU, ou le RX BACnet 500-312 en BACnet/IP et MS/TP. Ces récepteurs figurent parmi nos passerelles BACnet.
En contrôle à distance, mode le plus courant, le scénario reste dans la GTB : elle écrit une consigne, le récepteur l'envoie par radio au TX IO qui l'exécute. Le paramétrage se fait alors depuis le serveur web du récepteur. En contrôle local et en D2D, il se fait depuis le serveur embarqué du TX IO. Si la portée est insuffisante, un répéteur Enless RX Repeater 600-301 peut être placé à mi-distance. Pour d'autres architectures filaires ou LoRaWAN, consultez nos modules d'entrées et sorties et la gamme Enless Wireless.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Transmetteur actionneur radio, 2 entrées et 4 sorties |
| Protocole radio | LoRa Easy (protocole propriétaire Enless), non compatible LoRaWAN |
| Fréquence | EU868 (868 MHz) |
| Puissance d'émission | 25 mW (14 dBm) |
| Identifiant | LoRa ID |
| Antenne | Antenne 1/4 d'onde fournie, connecteur SMA |
| Entrées | 2 entrées contact sec |
| Sorties | 4 sorties relais, 48 V, 500 mA |
| Modes d'utilisation | Contrôle à distance, contrôle local, D2D (4 capteurs Enless maximum) |
| Paramétrage | Serveur du récepteur LoRa Easy (contrôle à distance) ou serveur embarqué du TX IO (contrôle local et D2D) |
| Alimentation | 7,5 à 24 V DC (typ. 12 V, 1 A) |
| Température de fonctionnement | -20 à +55 °C |
| Indice de protection | IP60 |
| Dimensions | 118 x 79 x 43,3 mm |
| Montage | Fixation murale ou rail DIN (accessoire DIN RAIL 1000-005) |
| Certifications | CE, UKCA |
Critères de sélection
- Connectivité radio
- LoRa propriétaire
- Entrées et sorties
- Entrée TOR / contact sec, Sortie relais
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Récepteurs Enless LoRa Easy RX Modbus 500-302 et RX BACnet 500-312, répéteur RX Repeater 600-301, capteurs Enless (mode D2D)
- Connecteur
- SMA (antenne), bornier (entrées, sorties, alimentation)
Contenu et accessoires compatibles
- Livré avec une antenne 1/4 d'onde à raccorder sur le connecteur SMA
- Bloc d'alimentation Enless 12 V DC 1 A (POWER 1000-002) ou alimentation en armoire parmi nos alimentations rail DIN et secteur
- Support rail DIN Enless DIN RAIL 1000-005
- Récepteur LoRa Easy Enless RX Modbus 500-302 ou RX BACnet 500-312, indispensable en mode contrôle à distance
- Répéteur Enless RX Repeater 600-301 pour les sites étendus
Documentation
Questions fréquentes
Le TX IO 600-040 fonctionne-t-il avec une passerelle LoRaWAN ?
Non. Le TX IO communique uniquement en LoRa Easy, le protocole radio propriétaire Enless. Il dialogue exclusivement avec un récepteur LoRa Easy Enless, en version Modbus ou BACnet, et n'est pas compatible avec le mode LoRaWAN.
Quelle charge peut-on commander avec les sorties relais ?
Chacune des 4 sorties relais accepte 48 V et 500 mA au maximum. Pour piloter un moteur, une pompe ou un circuit 230 V, il faut intercaler un relais de puissance ou un contacteur adapté, commandé par la sortie du TX IO.
Le module peut-il fonctionner sans GTB ?
Oui. En mode contrôle local, il pilote ses relais à partir de l'état de ses 2 entrées contact sec. En mode D2D, il reçoit directement les trames de 4 capteurs Enless au maximum et commute ses relais selon les seuils d'alarme configurés sur ces capteurs.
Comment se configure le TX IO ?
En mode contrôle à distance, le paramétrage se fait depuis le serveur web du récepteur LoRa Easy. En modes contrôle local et D2D, il se fait depuis le serveur embarqué dans le TX IO.
Peut-on augmenter la portée radio ?
Oui. Un répéteur Enless RX Repeater 600-301 peut être placé à mi-distance entre le TX IO et le récepteur LoRa Easy. L'antenne 1/4 d'onde fournie se raccorde sur un connecteur SMA, ce qui permet aussi d'utiliser une antenne déportée Enless.
À propos de Enless
Enless Wireless est un fabricant français qui conçoit, développe et commercialise des produits radio basés sur la technologie LoRa. Ses capteurs TX et récepteurs RX, fabriqués en France, sont destinés aux intégrateurs GTB et CVC qui veulent instrumenter un bâtiment existant sans câblage, pour le suivi énergétique, le confort et la relève de compteurs.
Voir toute la gamme EnlessDemander un devis pour le TX IO 600-040
Précisez les quantités, le récepteur LoRa Easy prévu et le mode de pilotage souhaité : notre équipe vous répond sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les volumes et peuvent couvrir l'ensemble des capteurs, récepteurs et accessoires Enless de votre projet.
