Réf. 600535HWgroup 1-Wire UNI USB Calibrator - Outil de calibration de capteurs 1-Wire
- Interface USB pour configurer les capteurs 1-Wire UNI depuis un PC
- Table de conversion jusqu'à 8 points (3 points sur anciens capteurs)
- Alimentation 5 V par USB, consommation 40 mA
- Boîtier 67 x 16 x 16 mm, 8 g, -10 à +80 °C
- Conforme CE (EMC 2014/30/UE), garantie 24 mois
| Interfaces et bus de terrain | 1-Wire, USB |
|---|---|
| Alimentation | USB |
| Usage | Comptage énergétique, Salle serveur / datacenter |
| Type de montage | Pose libre / bureau |
| Compatibilité | HWgroup Poseidon2 3268, 3468, 4002 et capteurs 1-Wire UNI |
| Connecteur | USB-A côté PC, RJ côté bus 1-Wire UNI |
| Logiciel | HWg-UniCalibrator 1.0.44 (Windows) |
| Dimensions | 67 x 16 x 16 mm |
| Poids | 8 g |
| Garantie | 24 mois |
- 1-Wire
- USB
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

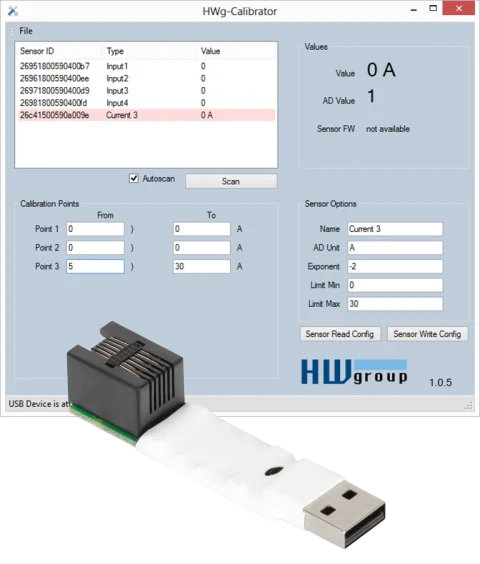

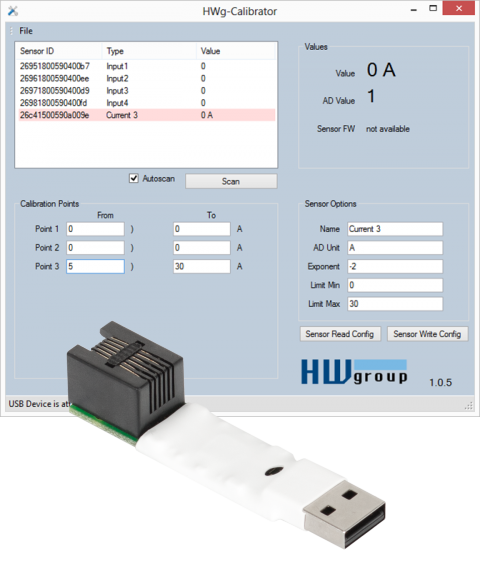

Le HWgroup 1-Wire UNI USB Calibrator est l'outil de calibration des capteurs 1-Wire UNI : il relie un PC au bus du capteur pour programmer l'unité affichée, l'exposant, les seuils et une table de conversion. Un signal 4-20 mA, 0-10 V ou une pince ampèremétrique remonte alors dans la centrale Poseidon2 directement en bar, en ampères ou en pourcentage.
Il s'adresse aux intégrateurs et aux services techniques qui raccordent des capteurs industriels à sortie analogique aux centrales de supervision HWgroup. Sans calibration, la centrale affiche des volts ou des milliampères. Avec elle, l'exploitant lit la vraie grandeur et règle ses alarmes sur des valeurs métier.
Points forts du 1-Wire UNI USB Calibrator
- Table de conversion jusqu'à 8 points sur les capteurs récents, 3 points sur les anciens
- Réglage du nom du capteur, de l'unité de sortie et de l'exposant (nombre de décimales)
- Définition des bornes basse et haute de la plage normale (Safe Range)
- Lecture et écriture de la configuration, sauvegarde en fichier pour dupliquer un réglage
- Scan du bus, avec balayage automatique toutes les 10 secondes
- Alimenté par le port USB : 5 V, 40 mA
- Format clé de 67 x 16 x 16 mm pour 8 g
Applications en bâtiment et sur site technique
- Locaux techniques CVC : conversion d'un capteur de pression 4-20 mA non linéaire en kPa réels.
- Sous-comptage électrique : sonde de courant 30 A affichée directement en ampères.
- Salles serveurs et datacenters : préparation d'un lot de convertisseurs identiques avant déploiement.
- Industrie et réseaux d'eau : remontée de capteurs 0-10 V ou 0-20 mA dans une supervision SNMP.
Intégration et compatibilité

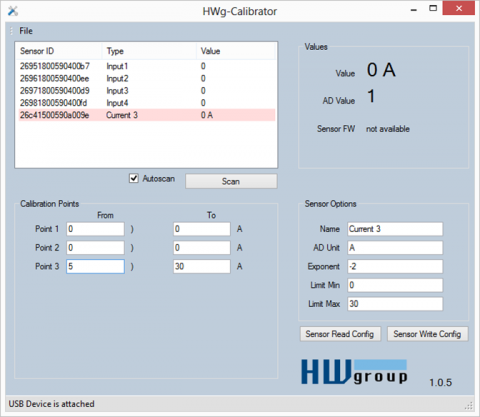

Le calibrateur fonctionne avec le logiciel gratuit HWg-UniCalibrator pour Windows. Il cible les centrales HWgroup Poseidon2 3268, 3468 et 4002 et les capteurs 1-Wire UNI : Sensor 4-20mA, Sensor 0-20mA, Sensor 60V v2, Sensor 230V AC, sondes de courant 30 A AC et DC, Converter 2xPt100. Une fois la table écrite dans le capteur, la valeur convertie est exposée par la centrale en SNMP, Modbus TCP ou sur SensDesk. Voir nos sondes et capteurs filaires et nos outils de configuration et de test.
Caractéristiques techniques
| Référence | 600535 |
| Fonction | Programmation et calibration des capteurs 1-Wire UNI |
| Interfaces | USB (PC), bus 1-Wire UNI (capteur) |
| Points de calibration | 8 (capteurs récents), 3 (anciens capteurs) |
| Alimentation | 5 V par USB |
| Consommation | 40 mA |
| Boîtier | Plastique |
| Dimensions (L x H x P) | 67 x 16 x 16 mm |
| Poids | 8 g |
| Fonctionnement | -10 à +80 °C, 0 à 100 % HR |
| Stockage | -30 à +60 °C, 5 à 95 % HR |
| Logiciel | HWg-UniCalibrator 1.0.44 (Windows) |
| Conformité | CE : 2014/30/UE, 2011/65/UE, EN 61326-1, EN 61010-1, EN 55011 |
| Garantie | 24 mois |
Critères de sélection
- Interfaces et bus de terrain
- 1-Wire, USB
- Alimentation
- USB
- Usage
- Salle serveur / datacenter, Comptage énergétique
- Type de montage
- Pose libre / bureau
- Compatibilité
- HWgroup Poseidon2 3268, 3468, 4002 et capteurs 1-Wire UNI
- Connecteur
- USB-A côté PC, RJ côté bus 1-Wire UNI
- Logiciel
- HWg-UniCalibrator 1.0.44 (Windows)
- Dimensions
- 67 x 16 x 16 mm
- Poids
- 8 g
- Garantie
- 24 mois
Documentation
Questions fréquentes
Quels capteurs peut-on configurer avec le 1-Wire UNI USB Calibrator ?
Les convertisseurs et capteurs 1-Wire UNI de HWgroup : Sensor 4-20mA 1W-UNI, Sensor 0-20mA 1W-UNI, Sensor 60V 1W-UNI v2, Sensor 230V AC 1W-UNI, sondes de courant 30 A AC et DC 1W-UNI, Converter 2xPt100 1W-UNI. Les anciens modèles 15V, 60V et 20mA acceptent une table de 3 points.
Quelle est la différence entre 3 et 8 points de calibration ?
Les anciens convertisseurs 1-Wire UNI n'acceptent qu'une table de 3 points, suffisante pour un signal linéaire. Les modèles récents (Sensor 60V 1W-UNI v2, Sensor 0-20mA 1W-UNI) acceptent 8 points, ce qui permet de suivre la courbe d'un capteur non linéaire, par exemple un capteur de pression.
Faut-il un logiciel particulier ?
Oui, le logiciel gratuit HWg-UniCalibrator pour Windows (version 1.0.44 du 14/09/2022), téléchargeable sur le site HWgroup. Le calibrateur doit être branché au PC avant le lancement du logiciel.
Doit-on reconfigurer chaque capteur un par un ?
Non. Une configuration peut être enregistrée dans un fichier puis rechargée et écrite sur d'autres capteurs. C'est pratique pour préparer une série de convertisseurs identiques avant un déploiement.
À propos de HWgroup
HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le 1-Wire UNI USB Calibrator
Ajoutez le calibrateur à votre sélection avec vos capteurs 1-Wire UNI et recevez une offre sous 24 h ouvrées. Nos techniciens vous aident à bâtir la table de conversion et adaptent les tarifs aux quantités.
Produits similaires
Voir toute la catégorie
HWgroup I/O Controller 2 Test Board - Carte de test 8 entrées et 8 sorties
- Très basse tension DC (5 à 60 V)
ORing DBU-01 - Module de sauvegarde de configuration pour switch ORing
- Aucune (filaire)
Moxa UPort 1100 - Convertisseur USB vers série RS-232/422/485 1 port
- Aucune (filaire)
- RS-485
- RS-232
Autres produits HWgroup
Toute la gamme HWgroup
HWgroup Perseus Monitoring 150/155 - Boîtier de supervision IP rack 1U et LTE
- 4G LTE
- Aucune (filaire)
- Ethernet
HWgroup SMS-GW3 LTE - Passerelle SMS 4G pour alertes HTTP et SNMP
- 4G LTE
- 2G / 3G
- Ethernet
HWgroup I/O Controller 2 - Module E/S Ethernet 8 entrées 8 sorties, Modbus TCP
- Aucune (filaire)
- Ethernet
- RS-485

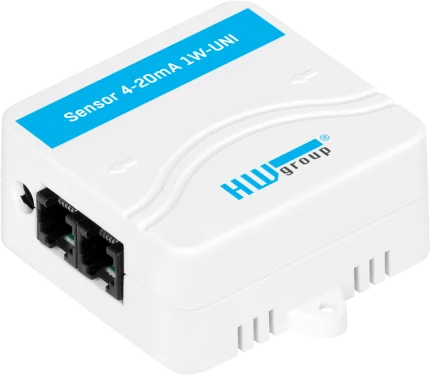

HWgroup Sensor 4-20mA 1W-UNI - Convertisseur boucle 4-20 mA isolé pour 1-Wire
