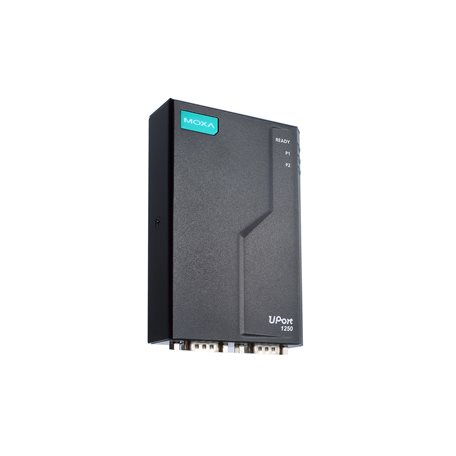

Moxa UPort 1250-G2 - Convertisseur USB 3.2 vers 2 ports série RS-232/422/485
- 2 ports RS-232/422/485 DB9 mâle sur un lien USB 3.2 Gen 1
- 50 bit/s à 921,6 kbit/s, mémoire tampon FIFO de 512 octets
- Isolation 2 kV en option (UPort 1250I-G2)
- Alimenté par le bus USB, boîtier métal IP20
- 0 à 60 °C ou -40 à 75 °C (versions -T), garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-232, RS-422, RS-485, USB |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Pose libre / bureau |
| Variante | Isolation 2 kV (modèles I) et température étendue -40 à 75 °C (modèles -T) |
| Connecteur | USB type B avec verrouillage ; 2 x DB9 mâle |
| Débit série | 50 bit/s à 921,6 kbit/s, débits non standard acceptés |
| Température de fonctionnement | 0 à 60 °C ou -40 à 75 °C (-T) |
| Isolation | Sans, 2 kV |
| Température | 0 à 60 °C (standard), -40 à 75 °C (étendue, -T) |
- Aucune (filaire)
- RS-485
- RS-232
- RS-422
- USB
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur USB vers 2 ports série Moxa UPort 1250-G2 équipe un PC portable, un poste de supervision ou un PC industriel de deux ports RS-232, RS-422 ou RS-485 indépendants. Cette nouvelle génération utilise l'USB 3.2 Gen 1, reste compatible USB 2.0 et 1.1, et s'alimente directement par le port USB.
Le câble USB à verrou et vis évite les déconnexions accidentelles, un vrai plus en armoire ou sur un poste de conduite. Les versions isolées 2 kV et les versions -T de -40 à 75 °C couvrent les locaux techniques non chauffés et les sites industriels. Consultez aussi nos convertisseurs de protocoles et la gamme Moxa.
Points forts du UPort 1250-G2
- USB 3.2 Gen 1 (5 Gbit/s), compatible USB 2.0 et 1.1
- 2 ports RS-232/422/485 de 50 bit/s à 921,6 kbit/s, débits non standard acceptés
- FIFO de 512 octets et contrôle de flux RTS/CTS ou XON/XOFF
- RS-485 avec contrôle automatique du sens de transmission (ADDC), résistances de terminaison 120 ohms et de polarisation intégrées
- Isolation 2 kV sur les modèles I, protection contre les surtensions série de 0,5 kV
- LED d'alimentation, TX et RX visibles des deux côtés
- Version -T de -40 à 75 °C, garantie 5 ans
Applications en bâtiment et sur site technique
- Poste de supervision GTB qui interroge deux bus Modbus RTU distincts (comptage et CVC)
- Valise de mise en service pour sous-stations de chauffage urbain et locaux techniques non chauffés
- PC industriel en station de pompage ou de traitement d'eau raccordé à des instruments RS-485
- Atelier de maintenance : configuration simultanée de deux équipements série
Intégration et compatibilité
Les deux ports apparaissent comme des ports COM natifs. Moxa fournit des pilotes pour Windows 7 à 11 et Windows Server 2000 à 2022, Linux (noyaux 4.x à 6.x, y compris sur plateformes Arm), macOS 10.1x à 13 sur processeur Intel et Android 3.1 et suivants. VMware Fusion, VMware ESXi et Parallels Desktop sont pris en charge.
En RS-485, le contrôle automatique du sens de transmission (ADDC) simplifie le dialogue avec les esclaves Modbus RTU ou BACnet MS/TP, sans réglage RTS dans le logiciel. La terminaison 120 ohms et les résistances de polarisation de 1 kilo-ohm ou 150 kilo-ohms sont intégrées pour adapter le convertisseur à sa position sur le bus. Pour une liaison permanente vers le réseau IP, voyez nos serveurs de ports série.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| UPort 1250-G2 | 2 ports, sans isolation, 0 à 60 °C | Bureau, atelier, poste de supervision |
| UPort 1250-G2-T | 2 ports, sans isolation, -40 à 75 °C | Local technique non chauffé, intervention extérieure |
| UPort 1250I-G2 | 2 ports isolés 2 kV, 0 à 60 °C | Bus RS-485 longs ou entre armoires |
| UPort 1250I-G2-T | 2 ports isolés 2 kV, -40 à 75 °C | Sous-station, site industriel exposé |
Caractéristiques techniques
| Interface USB | USB 3.2 Gen 1, compatible USB 1.1/2.0 ; 5 Gbit/s, 480 Mbit/s, 12 Mbit/s ; type B |
| Ports série | 2 x DB9 mâle, RS-232/422/485 |
| Débit | 50 bit/s à 921,6 kbit/s, débits non standard acceptés |
| FIFO | 512 octets |
| Format | 5 à 8 bits ; 1, 1,5 ou 2 bits de stop ; parité aucune, paire, impaire, space, mark |
| RS-485 | ADDC, polarisation 1 kilo-ohm ou 150 kilo-ohms, terminaison 120 ohms |
| Protection série | Surtension 0,5 kV ; isolation 2 kV (modèles I) |
| Alimentation | 5 V CC par le bus USB |
| Consommation | 1250-G2 : 320 mA en USB 3, 160 mA en USB 2 ; 1250I-G2 : 400 mA en USB 3, 240 mA en USB 2 |

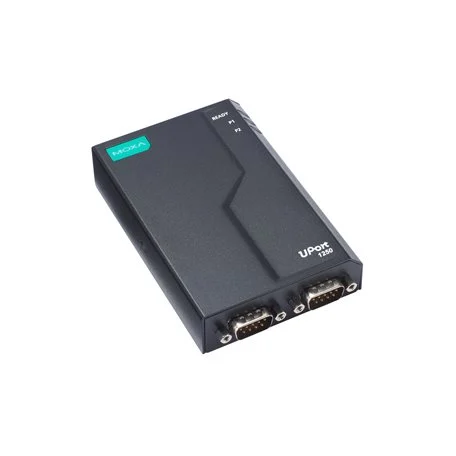

| Boîtier | Métal, IP20 |
| Dimensions | 75,8 x 25 x 111 mm |
| Poids | 259 g (1250-G2) ; 263 g (1250I-G2) |
| Température de fonctionnement | 0 à 60 °C ; -40 à 75 °C (modèles -T) |
| Température de stockage | -40 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A |
| Sécurité | IEC 62368-1, EN 62368-1, UL 62368-1 (CB), KC |
| Robustesse | Chocs IEC 60068-2-27, vibrations IEC 60068-2-6 et 2-64, chute libre IEC 60068-2-31 |
| MTBF | 1250-G2 : 2 142 392 h ; 1250I-G2 : 1 793 060 h (Telcordia SR332) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, RS-232, RS-422, USB
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- USB
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Pose libre / bureau
- Variante
- Isolation 2 kV (modèles I) et température étendue -40 à 75 °C (modèles -T)
- Connecteur
- USB type B avec verrouillage ; 2 x DB9 mâle
- Débit série
- 50 bit/s à 921,6 kbit/s, débits non standard acceptés
- Température de fonctionnement
- 0 à 60 °C ou -40 à 75 °C (-T)
- Isolation
- Sans, 2 kV
- Température
- 0 à 60 °C (standard), -40 à 75 °C (étendue, -T)
Contenu et accessoires compatibles
- Fournis : le convertisseur, un câble USB 3.2 Gen 1 à verrou et vis, 4 pieds caoutchouc, un guide d'installation
- En option : adaptateur DB9 femelle vers bornier (Mini DB9F-to-TB), adaptateur DB9 femelle vers RJ45, câbles série DB9
- Kits de montage mural WK-32-01 et rail DIN DK-43-01 ou DK-115-01
Documentation
Questions fréquentes
Le UPort 1250-G2 fonctionne-t-il sur un port USB 2.0 ?
Oui. Il est compatible USB 2.0 et 1.1. Sa consommation est alors de 160 mA (240 mA pour la version isolée), contre 320 mA et 400 mA en USB 3.
Peut-on le fixer sur un rail DIN ?
Oui, avec les kits optionnels DK-43-01 ou DK-115-01. Un kit de montage mural WK-32-01 est également proposé.
Faut-il régler le sens de transmission RS-485 ?
Non. Le contrôle automatique du sens de transmission (ADDC) gère la bascule émission et réception, ce qui convient aux bus Modbus RTU et BACnet MS/TP.
Quand choisir une version -T ?
Les modèles -T fonctionnent de -40 à 75 °C, contre 0 à 60 °C pour les modèles standard. Ils conviennent aux locaux non chauffés, aux toitures techniques et aux armoires extérieures.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le UPort 1250-G2
Indiquez les versions et quantités souhaitées : nous vous répondons sous 24 h ouvrées avec une offre selon vos volumes. Notre équipe vous conseille aussi sur les accessoires de montage adaptés à votre armoire.
