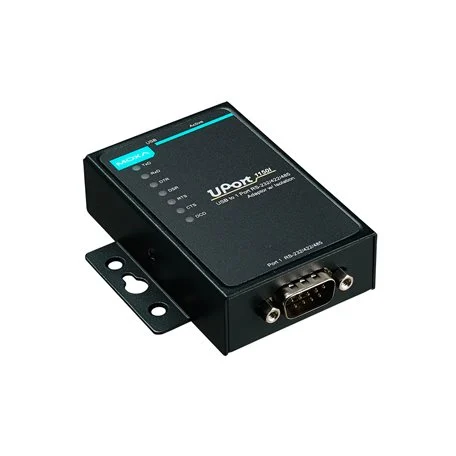

Moxa UPort 1100 - Convertisseur USB vers série RS-232/422/485 1 port
- 1 port série RS-232, RS-422/485 ou RS-232/422/485 selon la version
- Débit de 50 bit/s à 921,6 kbit/s, connecteur DB9 mâle
- Isolation 2 kV sur les UPort 1130I et 1150I
- Alimenté par le port USB (5 V CC), 30 à 260 mA selon modèle
- Pilotes Windows, Linux et macOS, fonctionnement de 0 à 55 °C
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-232, RS-422, RS-485, USB |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | USB |
| Type de montage | Pose libre / bureau |
| Variante | RS-232 (1110), RS-422/485 (1130, 1130I), RS-232/422/485 (1150, 1150I), isolation 2 kV sur les modèles I |
| Connecteur | USB type A (type B sur UPort 1150I) ; DB9 mâle côté série |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Température de fonctionnement | 0 à 55 °C |
| Systèmes pris en charge | Windows, Linux, macOS, Android |
| Interface série | RS-232, RS-422/485, RS-232/422/485 |
| Isolation | Sans, 2 kV |
- Aucune (filaire)
- RS-485
- RS-232
- RS-422
- USB
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur USB vers série Moxa UPort 1100 ajoute un port RS-232, RS-422 ou RS-485 à un ordinateur portable ou à un poste de travail qui n'en a plus. Il crée un port COM virtuel reconnu par les logiciels de configuration et de supervision, sans carte d'extension ni alimentation externe.
C'est l'outil de poche des techniciens de mise en service et de maintenance : paramétrage d'un régulateur CVC, lecture d'une centrale de mesure Modbus RTU, diagnostic d'un bus BACnet MS/TP ou mise à jour d'un automate depuis le local technique. Retrouvez nos autres accessoires de paramétrage et la gamme Moxa.
Points forts du UPort 1100
- Débit série de 50 bit/s à 921,6 kbit/s, contrôle de flux RTS/CTS ou XON/XOFF
- Cinq versions : RS-232 seul, RS-422/485 ou RS-232/422/485 sélectionnable
- Isolation 2 kV sur les modèles 1130I et 1150I contre les écarts de potentiel
- Adaptateur mini DB9 femelle vers bornier pour câbler une paire RS-485 sans soudure
- LED d'activité USB et TxD/RxD pour vérifier les échanges sur le terrain
- Alimentation par le bus USB 5 V CC, consommation de 30 à 260 mA
- MTBF de 1 949 025 heures
Applications en bâtiment et sur site technique
- Mise en service de régulateurs CVC, de variateurs ou de compteurs d'énergie Modbus RTU depuis un portable
- Diagnostic d'un bus RS-485 en chaufferie, sous-station ou local de production de froid
- Configuration de passerelles de protocoles et de modules d'E/S disposant d'un port console série
- Poste de supervision ou PC industriel sans port COM natif en local technique
Intégration et compatibilité
Le UPort 1100 se présente comme un port COM standard : il fonctionne avec les logiciels constructeurs, les outils de test Modbus et les terminaux série. Moxa fournit des pilotes pour Windows 11, 10, 8.1, 8 et 7 ainsi que Windows Server jusqu'à 2025, pour Linux (noyaux 2.4.x à 6.x), macOS 10.1x à 14 et Android 3.1 et suivants. Les plateformes Arm sous Windows 11, Linux et macOS sont prises en charge, de même que les machines virtuelles VMware Fusion, VMware ESXi et Parallels Desktop.
Côté série, les paramètres sont complets : 5 à 8 bits de données, 1, 1,5 ou 2 bits de stop, parité aucune, paire, impaire, space ou mark. Les modèles RS-485 gèrent le 2 fils (Data+, Data-) et le 4 fils. Pour un raccordement permanent d'un bus série au réseau IP, préférez un serveur de ports série.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| UPort 1110 | RS-232, sans isolation | Port console d'automate, de passerelle ou de switch |
| UPort 1130 | RS-422/485, sans isolation | Lecture d'un bus Modbus RTU ou BACnet MS/TP en atelier |
| UPort 1130I | RS-422/485, isolation 2 kV | Bus RS-485 en armoire avec risque d'écart de potentiel |
| UPort 1150 | RS-232/422/485 sélectionnable, sans isolation | Valise de technicien polyvalente |
| UPort 1150I | RS-232/422/485, isolation 2 kV, boîtier métal, USB type B | Interventions fréquentes en sous-station ou en site industriel |
Caractéristiques techniques
| Interface USB | USB 2.0 compatible, USB 1.1/1.0, 12 Mbit/s ; type A (type B sur UPort 1150I) |
| Ports série | 1 port, DB9 mâle |
| Normes série | RS-232 (1110) ; RS-422/485 (1130, 1130I) ; RS-232/422/485 (1150, 1150I) |
| Débit | 50 bit/s à 921,6 kbit/s |
| Format | 5, 6, 7 ou 8 bits ; 1, 1,5 ou 2 bits de stop ; parité aucune, paire, impaire, space, mark |
| Contrôle de flux | Aucun, RTS/CTS, XON/XOFF |
| Isolation | 2 kV (modèles I) |
| Alimentation | 5 V CC par le bus USB |
| Consommation | 1110 : 30 mA ; 1130 : 60 mA ; 1130I : 65 mA ; 1150 : 77 mA ; 1150I : 260 mA |
| Boîtier | ABS et polycarbonate (1110, 1130, 1130I, 1150) ; métal (1150I) |
| Dimensions | 37,5 x 20,5 x 60 mm ; 52 x 80 x 22 mm pour le 1150I |
| Poids | 65 g ; 75 g pour le 1150I |
| Température de fonctionnement | 0 à 55 °C |
| Température de stockage | -20 à 70 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B |
| Sécurité | UL 60950-1 (UPort 1150I) |
| MTBF | 1 949 025 h (MIL-HDBK-217F) |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, RS-232, RS-422, USB
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- USB
- Type de montage
- Pose libre / bureau
- Variante
- RS-232 (1110), RS-422/485 (1130, 1130I), RS-232/422/485 (1150, 1150I), isolation 2 kV sur les modèles I
- Connecteur
- USB type A (type B sur UPort 1150I) ; DB9 mâle côté série
- Débit série
- 50 bit/s à 921,6 kbit/s
- Température de fonctionnement
- 0 à 55 °C
- Systèmes pris en charge
- Windows, Linux, macOS, Android
- Interface série
- RS-232, RS-422/485, RS-232/422/485
- Isolation
- Sans, 2 kV
Contenu et accessoires compatibles
Un adaptateur mini DB9 femelle vers bornier facilite le raccordement direct d'une paire RS-485 ou RS-422 sur le connecteur DB9 du convertisseur.
Documentation
Questions fréquentes
Quelle version choisir pour un bus Modbus RTU en RS-485 ?
Le UPort 1130 suffit pour un bus RS-485 en 2 ou 4 fils. Si le bus traverse plusieurs armoires ou un site avec des écarts de potentiel, le UPort 1130I ajoute une isolation de 2 kV qui protège l'ordinateur portable.
Faut-il une alimentation externe ?
Non. Le convertisseur est alimenté en 5 V CC par le port USB de l'ordinateur. La consommation va de 30 mA pour le UPort 1110 à 260 mA pour le UPort 1150I.
Le UPort 1100 fonctionne-t-il sous Linux et macOS ?
Oui. Moxa fournit des pilotes pour Linux (noyaux 2.4.x à 6.x), macOS 10.1x à 14, Windows 7 à 11, Windows Server et Android 3.1 et suivants, y compris sur plateformes Arm.
Quelle est la différence entre le UPort 1150 et le UPort 1150I ?
Les deux proposent un port RS-232/422/485 sélectionnable. Le UPort 1150I ajoute une isolation de 2 kV, un boîtier métallique et un connecteur USB de type B.
À propos de Moxa

Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le UPort 1100
Indiquez les références et quantités souhaitées : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée à votre volume. Notre équipe technique peut aussi vous aider à choisir entre version isolée ou non selon votre installation.
