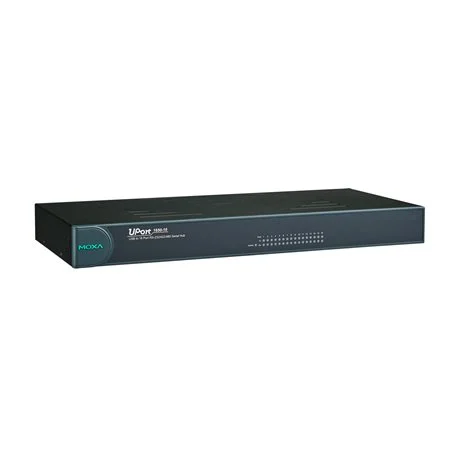

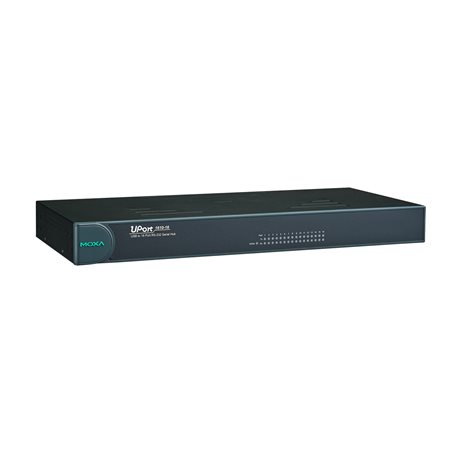

Moxa UPort 1610-16 / 1650-16 - Concentrateur USB vers 16 ports série
- 16 ports série DB9 mâle : RS-232 (1610-16) ou RS-232/422/485 (1650-16)
- USB 2.0 Hi-Speed jusqu'à 480 Mbit/s, débit série jusqu'à 921,6 kbit/s
- Boîtier métal 440 x 45,5 x 198,1 mm avec équerre de montage en rack
- Alimentation secteur 100 à 240 V CA, fonctionnement de 0 à 55 °C
- Pilotes Windows, Linux et macOS, garantie constructeur 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | RS-232, RS-422, RS-485, USB |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Secteur 100-240 V AC |
| Type de montage | Pose libre / bureau, Rack 19 pouces |
| Variante | 16 ports RS-232 (UPort 1610-16) ou 16 ports RS-232/422/485 (UPort 1650-16) |
| Connecteur | USB type B ; 16 x DB9 mâle côté série |
| Débit série | 50 bit/s à 921,6 kbit/s |
| Température de fonctionnement | 0 à 55 °C |
| Garantie | 5 ans |
| Interface série | 16 x RS-232, 16 x RS-232/422/485 |
- Aucune (filaire)
- RS-485
- RS-232
- RS-422
- USB
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le concentrateur USB vers série Moxa UPort 1610-16 / 1650-16 ajoute seize ports COM à un serveur, un poste de supervision ou un PC industriel à partir d'un seul câble USB. Le UPort 1610-16 propose seize ports RS-232, le UPort 1650-16 seize ports configurables en RS-232, RS-422 ou RS-485.
Il répond aux postes centraux qui doivent dialoguer avec de nombreux équipements série : centrales de mesure, onduleurs, automates, afficheurs ou lecteurs. Le boîtier métallique, livré avec son équerre de montage en rack, s'installe dans une baie du local technique, à côté du serveur de supervision. Découvrez aussi nos convertisseurs de protocoles et la gamme Moxa.
Points forts du UPort 1610-16 / 1650-16
- 16 ports série DB9 mâle sur un seul lien USB
- USB 2.0 Hi-Speed jusqu'à 480 Mbit/s, compatible USB 1.1
- Débit série de 50 bit/s à 921,6 kbit/s, contrôle de flux RTS/CTS ou XON/XOFF
- RS-232, RS-422, RS-485 2 fils et 4 fils sur le UPort 1650-16
- LED d'activité USB et TxD/RxD pour chaque échange
- Alimentation secteur intégrée 100 à 240 V CA
- Garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Serveur de GTC ou de supervision technique raccordé à plusieurs bus Modbus RTU ou à des équipements RS-232
- Salle informatique ou datacenter : regroupement des ports console d'onduleurs, de PDU et d'équipements réseau
- Banc de test et atelier de maintenance : configuration simultanée de plusieurs équipements série
- Poste de conduite en station de traitement d'eau ou en usine avec automates et instruments série
Intégration et compatibilité
Chaque port apparaît comme un port COM (Windows) ou TTY (Linux, macOS) natif. Moxa fournit des pilotes pour Windows 95 à 11, Windows Server jusqu'à 2022, Linux (noyaux 2.4.x à 6.x), macOS 10.12 à 13 et Android 3.1 et suivants. Les machines virtuelles VMware Fusion, Parallels Desktop et VMware ESXi (noyau Linux 4) sont prises en charge, tout comme les plateformes Arm sous Linux.
Les paramètres série sont complets : 5 à 8 bits de données, 1, 1,5 ou 2 bits de stop, parité aucune, paire, impaire, space ou mark. Pour partager ces ports sur le réseau IP plutôt qu'en USB, orientez-vous vers un serveur de ports série.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| UPort 1610-16 | 16 ports RS-232 | Ports console, onduleurs, lecteurs et instruments RS-232 |
| UPort 1650-16 | 16 ports RS-232/422/485 sélectionnables, adaptateur mini DB9F vers bornier fourni | Plusieurs bus RS-485 Modbus RTU ou équipements mixtes |
Caractéristiques techniques
| Interface USB | USB 1.1/2.0, 12 et 480 Mbit/s, connecteur type B |
| Ports série | 16 x DB9 mâle |
| Normes série | RS-232 (1610-16) ; RS-232, RS-422, RS-485 (1650-16) |
| Débit | 50 bit/s à 921,6 kbit/s |
| Format | 5 à 8 bits ; 1, 1,5 ou 2 bits de stop ; parité aucune, paire, impaire, space, mark |
| Contrôle de flux | Aucun, RTS/CTS, XON/XOFF |
| Alimentation | 100 à 240 V CA, 220 mA sous 100 V CA |
| Boîtier | Métal |
| Dimensions | 440 x 45,5 x 198,1 mm |
| Poids | 2 475 g |
| Température de fonctionnement | 0 à 55 °C |
| Température de stockage | -20 à 75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032/35, CISPR 32, FCC Part 15B classe A |
| Sécurité | UL 60950-1 |
| MTBF | 1610-16 : 138 704 h ; 1650-16 : 120 001 h (MIL-HDBK-217F) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, RS-232, RS-422, USB
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Alimentation
- Secteur 100-240 V AC
- Type de montage
- Rack 19 pouces, Pose libre / bureau
- Variante
- 16 ports RS-232 (UPort 1610-16) ou 16 ports RS-232/422/485 (UPort 1650-16)
- Connecteur
- USB type B ; 16 x DB9 mâle côté série
- Débit série
- 50 bit/s à 921,6 kbit/s
- Température de fonctionnement
- 0 à 55 °C
- Garantie
- 5 ans
- Interface série
- 16 x RS-232, 16 x RS-232/422/485
Contenu et accessoires compatibles
- Fournis : le concentrateur, un câble USB type A vers type B, un cordon secteur, une équerre de montage en rack, un guide d'installation
- UPort 1650-16 : adaptateur mini DB9 femelle vers bornier inclus
- En option : kit de montage en rack WK-45-01, câbles série DB9 et adaptateur DB9 femelle vers RJ45 ADP-RJ458P-DB9F
Documentation
Questions fréquentes
Quelle différence entre le UPort 1610-16 et le UPort 1650-16 ?
Le UPort 1610-16 offre 16 ports RS-232. Le UPort 1650-16 offre 16 ports configurables en RS-232, RS-422 ou RS-485 2 fils et 4 fils, adaptés aux bus de terrain comme Modbus RTU.
Le concentrateur se monte-t-il en baie ?
Oui. Le boîtier métallique de 440 mm de large est livré avec une équerre de montage en rack pour une installation en baie dans le local technique.
Comment est-il alimenté ?
Il dispose d'une alimentation secteur intégrée de 100 à 240 V CA, avec une consommation de 220 mA sous 100 V CA. Un cordon secteur est fourni.
Où sont passés les UPort 1250, 1450 ou 1610-8 ?
Ces modèles ne figurent plus sur le site du constructeur. Moxa propose désormais les séries UPort 1200-G2, UPort 1400-G2 et UPort 1600-8 G2 pour 2, 4 et 8 ports.
À propos de Moxa
Moxa est un fabricant d'équipements de communication industrielle dont le siège est situé à New Taipei City, à Taïwan. Depuis plus de 35 ans, la marque conçoit des produits qui relient les équipements de terrain aux réseaux Ethernet, puis aux systèmes de supervision et au cloud. Son catalogue s'organise en trois grands domaines : l'infrastructure réseau industrielle, la connectivité des équipements de terrain (edge connectivity) et l'informatique industrielle.
Voir toute la gamme MoxaDemander un devis pour le UPort 1610-16 / 1650-16
Précisez le nombre de concentrateurs et l'interface série attendue : nous répondons sous 24 h ouvrées avec une offre selon vos quantités. Nous pouvons aussi vous conseiller entre une solution USB et un serveur de ports série Ethernet.
Produits similaires
Voir toute la catégorie

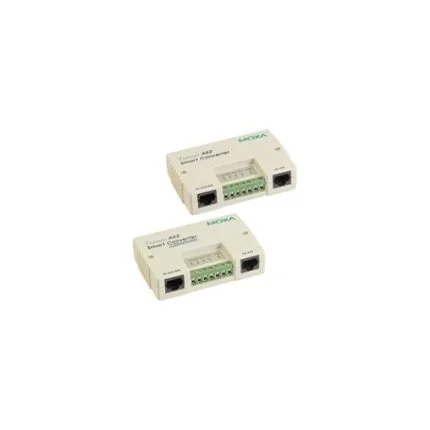

Moxa Transio A52 / A53 - Convertisseur RS-232 vers RS-422/485 de bureau
