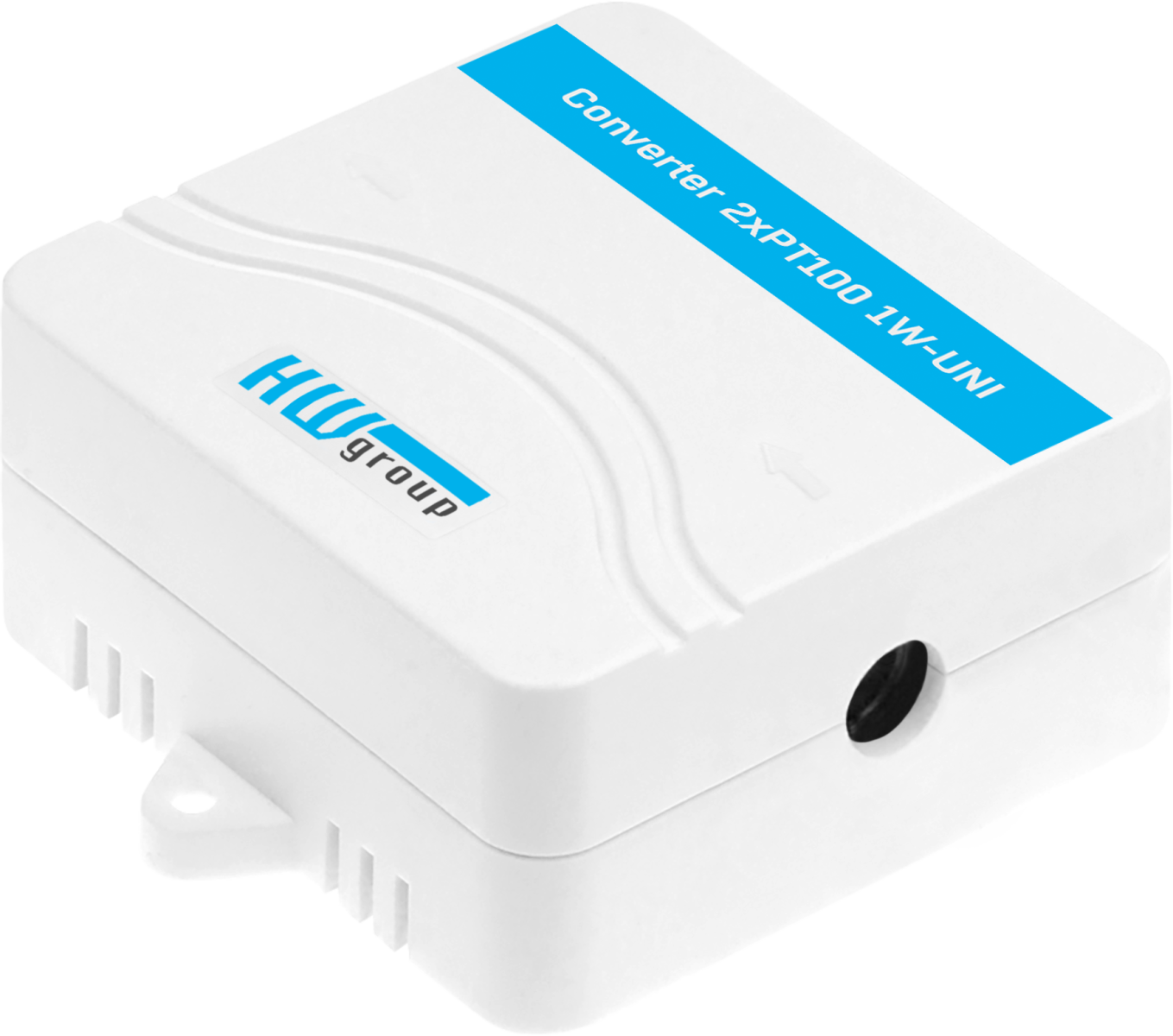

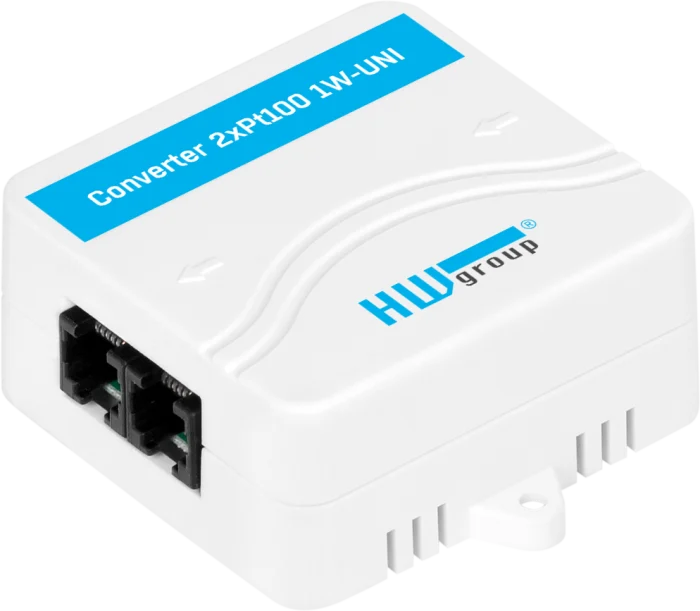

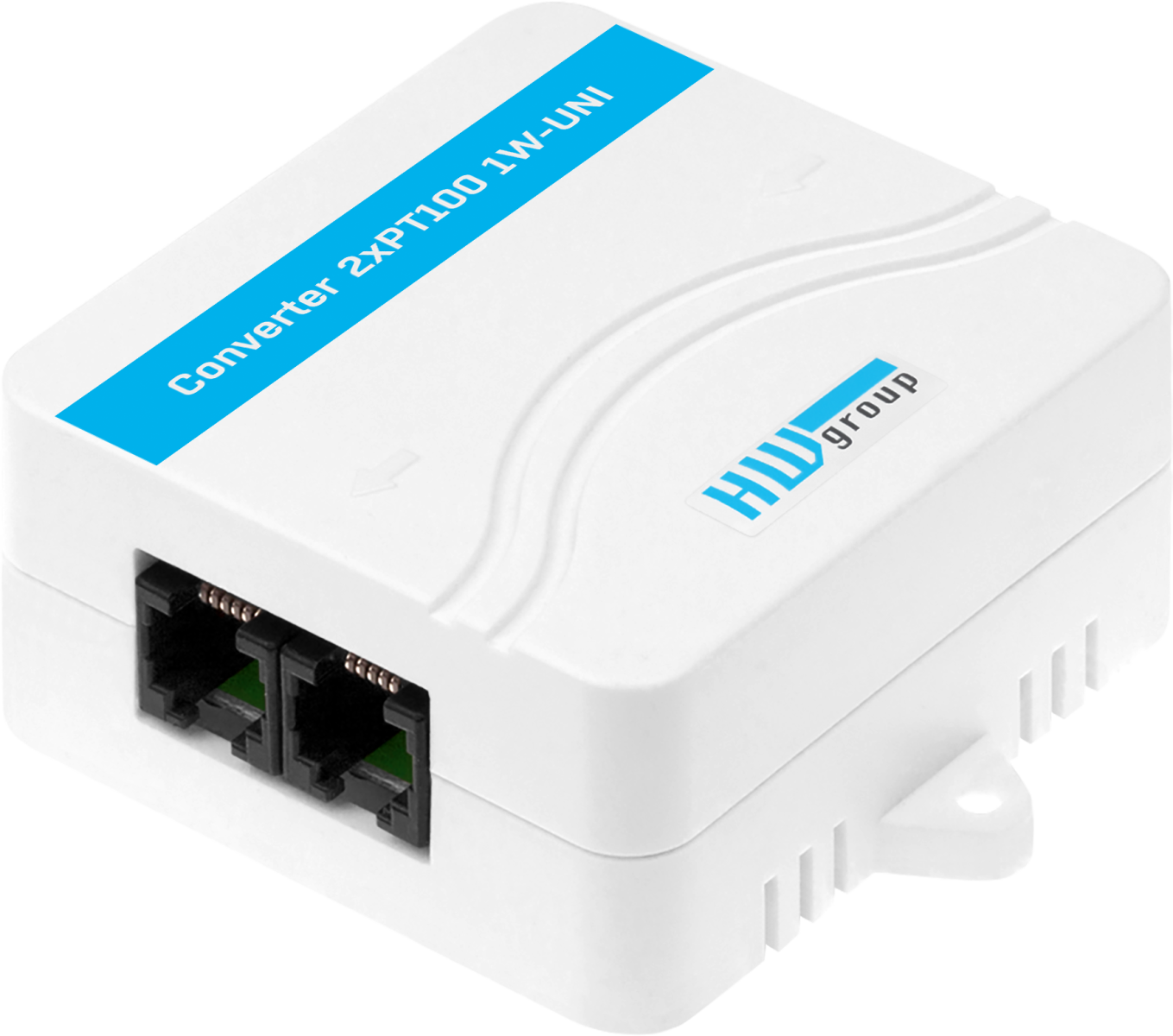

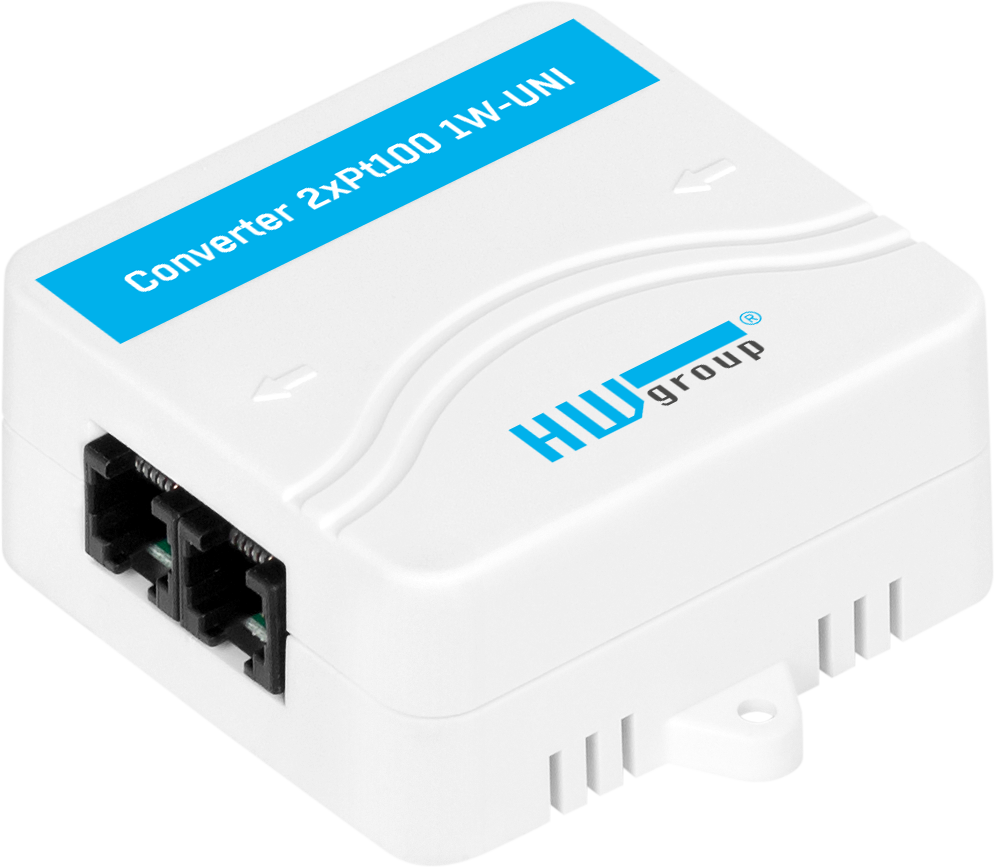

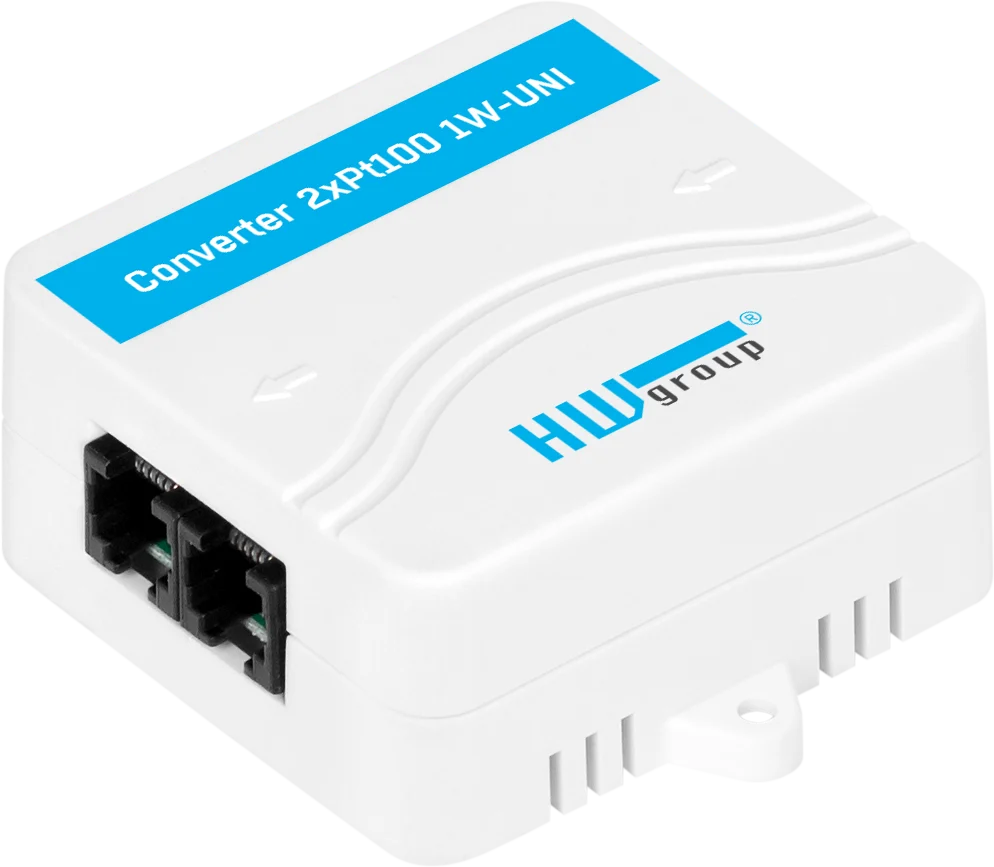

Réf. 600567HWgroup Converter 2xPt100 1W-UNI - Convertisseur 2 sondes Pt100 vers 1-Wire
- 2 entrées Pt100 ou Pt1000 à détection automatique, en 2, 3 ou 4 fils
- Plage -200 à +850 °C, ±0,3 °C jusqu'à +650 °C, résolution 0,1 °C
- Bus 1-Wire UNI, 2 RJ11 chaînables, jusqu'à 60 m du port actif
- Alimenté par le bus en 5 V, 20 mA, mesure chaque seconde
- Étalonnage possible sur 8 points
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire |
| Grandeur mesurée | Température |
| Usage | Chaîne du froid, Confort thermique / CVC, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Indice de protection | IP20 à IP40 (intérieur) |
| Entrées et sorties | Entrée température (PT100, PT1000, thermocouple), Port 1-Wire |
| Plage de mesure | -200 à +850 °C |
| Précision | Température : ±0,3 °C (Pt100, -200 à +650 °C) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Perseus, Poseidon2, STE2 R2, STE2 LITE, STE2 PLUS, Ares 12, Ares 12 LTE, NB-2x1Wire |
| Connecteur | 2 x RJ11 (bus), 2 borniers 4 points (sondes) |
| Nombre d'entrées | 2 sondes Pt100 ou Pt1000 |
- Aucune (filaire)
- 1-Wire
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le HWgroup Converter 2xPt100 1W-UNI est un convertisseur Pt100 vers bus 1-Wire UNI qui permet de raccorder une ou deux sondes de température platine à une centrale de supervision HWgroup. Il ouvre la supervision IP ou GSM à des mesures que les sondes 1-Wire classiques ne couvrent pas : de -200 à +850 °C, dans un liquide, une gaine ou un four.
Il s'adresse aux intégrateurs GTB, aux exploitants de chaufferies et de chambres froides, et aux industriels qui disposent déjà de sondes Pt100 ou Pt1000 en place. Le convertisseur détecte le type de sonde, s'alimente sur le bus et se chaîne avec les autres capteurs RJ11 : aucune alimentation ni configuration dédiée n'est à prévoir.
Points forts du Converter 2xPt100 1W-UNI
- 2 entrées indépendantes Pt100 ou Pt1000, détection automatique
- Plage Pt100 de -200 à +850 °C, Pt1000 de -120 à +850 °C
- ±0,3 °C jusqu'à +650 °C et ±0,6 °C jusqu'à +850 °C (convertisseur à +25 °C)
- Raccordement des sondes en 2, 3 ou 4 fils sur bornier
- Résolution 0,1 °C, une mesure par seconde
- 2 connecteurs RJ11 pour chaîner d'autres capteurs, 60 m de ligne au total
- Alimentation par le bus 1-Wire UNI, 5 V, 20 mA
- Étalonnage sur 8 points avec l'outil HWgroup
Applications en bâtiment et sur site technique
- Chaufferies et sous-stations : température de départ et de retour d'eau sur sondes Pt100 existantes, remontée vers la supervision.
- Chambres froides, entrepôts alimentaires et stockages pharmaceutiques : suivi réglementaire avec alertes e-mail ou SMS.
- Bâtiments tertiaires et enseignement : mesures CVC complémentaires sur une centrale déjà en place.
- Industrie : contrôle de fours, moteurs et refroidisseurs sur une large plage de température.
- Sites isolés : mesure Pt1000 transmise en GSM par une centrale Ares, avec secours batterie de la centrale.
Intégration et compatibilité
Le convertisseur se branche en RJ11 sur le bus 1-Wire UNI d'une centrale HWgroup. Dans une Poseidon2, il compte pour deux capteurs, un par entrée. La centrale affiche les températures en °C, °F ou K, déclenche ses alertes hors plage et publie les valeurs vers la GTB ou l'hyperviseur.
- Centrales citées par le constructeur : Perseus, Poseidon2, STE2 R2, STE2 LITE, STE2 PLUS, Ares 12, Ares 12 LTE, NB-2x1Wire
- Partage des mesures en SNMP, XML/HTTP et Modbus TCP par la Poseidon2, portail SensDesk et applications mobiles
- Bus 1-Wire UNI non isolé galvaniquement des sondes Pt100 (fiche technique)
- Extension de la puissance du bus par le 1-Wire hub Power (8 ports RJ11)
Les centrales compatibles sont présentées dans nos boîtiers de supervision IP et SNMP. Les sondes à raccorder figurent parmi nos capteurs de température.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | 600567 |
| Entrées | 2 sondes Pt100 ou Pt1000, détection automatique |
| Raccordement des sondes | 2, 3 ou 4 fils, 2 borniers 4 points |
| Plage Pt100 | -200 à +650 °C (±0,3 °C) ; -200 à +850 °C (±0,6 °C) |
| Plage Pt1000 | -120 à +650 °C (±0,3 °C) ; -120 à +850 °C (±0,6 °C) |
| Précision globale (exemple Pt100 classe A) | ±0,55 °C à 0 °C ; ±0,75 °C à 100 °C ; ±2,25 °C à 700 °C |
| Résolution | 0,1 °C |
| Période de mesure | 1 seconde |
| Étalonnage | 8 points |
| Bus | 1-Wire UNI, 2 x RJ11 chaînables |
| Distance maximale | 60 m de ligne au total depuis le port actif |
| Alimentation | Par le bus 1-Wire UNI, 5 V, 20 mA ; 2 convertisseurs maximum par port actif |
| Isolation | Bus non isolé galvaniquement des sondes |
| Indice de protection | IP23, installation intérieure |
| Conditions de fonctionnement | -40 à +85 °C, 5 à 70 % HR (fiche technique) |
| Dimensions | 65 x 80 x 30 mm (fiche technique) |
| Câble | RJ11 de 3 m |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- 1-Wire
- Grandeur mesurée
- Température
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Chaîne du froid, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Indice de protection
- IP20 à IP40 (intérieur)
- Entrées et sorties
- Entrée température (PT100, PT1000, thermocouple), Port 1-Wire
- Plage de mesure
- -200 à +850 °C
- Précision
- Température : ±0,3 °C (Pt100, -200 à +650 °C)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Perseus, Poseidon2, STE2 R2, STE2 LITE, STE2 PLUS, Ares 12, Ares 12 LTE, NB-2x1Wire
- Connecteur
- 2 x RJ11 (bus), 2 borniers 4 points (sondes)
- Nombre d'entrées
- 2 sondes Pt100 ou Pt1000
Contenu et accessoires compatibles
- Probe Pt100 TG8 (-50 à +200 °C) ou TR125 (-190 à +150 °C)
- 1-Wire hub Power pour alimenter plus de deux convertisseurs
- 1W-UNI USB calibrator pour l'étalonnage sur PC Windows
- Poseidon T-Box pour répartir le bus 1-Wire
Documentation
Questions fréquentes
Combien de convertisseurs peut-on brancher sur un port RJ11 ?
Un port 1-Wire UNI actif alimente au maximum deux convertisseurs. Au-delà, HWgroup recommande le 1-Wire hub Power, alimenté par un adaptateur externe, qui ajoute 8 ports RJ11.
Accepte-t-il les sondes Pt1000 ?
Oui. Le convertisseur détecte automatiquement une sonde Pt100 ou Pt1000 sur chaque entrée. La plage va de -200 à +850 °C en Pt100 et de -120 à +850 °C en Pt1000.
Le raccordement 2, 3 ou 4 fils change-t-il la précision ?
Le 3 et le 4 fils compensent la résistance des conducteurs et sont à privilégier pour les câbles longs. Le 2 fils reste possible, notamment en Pt1000, comme dans les exemples de câblage du constructeur.
Comment apparaît-il dans une centrale Poseidon2 ?
Il compte pour deux capteurs, un par entrée. La centrale affiche les deux températures dans son interface web, gère les seuils d'alarme et partage les valeurs en SNMP, XML/HTTP et Modbus TCP.
Peut-on l'installer à l'extérieur ?
Non, le constructeur le destine à une installation intérieure. Seule la sonde Pt100, en tube inox IP67, est placée au point de mesure, éventuellement en extérieur ou en ambiance humide.
À propos de HWgroup
HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le Converter 2xPt100 1W-UNI
Notre équipe vous répond sous 24 h ouvrées avec une offre établie selon vos quantités et un conseil technique sur le choix des sondes et de la centrale. Précisez le nombre de points de mesure et l'équipement de supervision en place, nous validons la compatibilité avant la commande.
Produits similaires
Voir toute la catégorie
AKCP LCD-THS / LCD-TMP - Afficheur LCD programmable avec sonde intégrée
- Aucune (filaire)
- Température
- Humidité
ControlByWEB X-KTC-B-24-72 - Sonde thermocouple type K isolée PFA 1,83 m
- Aucune (filaire)
- Température

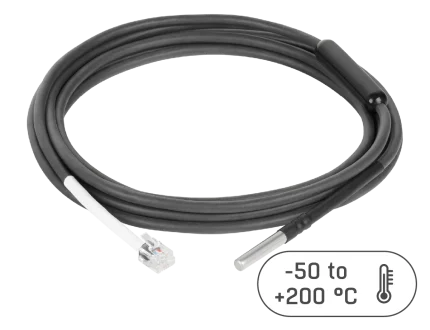

HWgroup Temp Pt100 1-Wire - Capteur de température Pt100 IP67 pour bus 1-Wire
