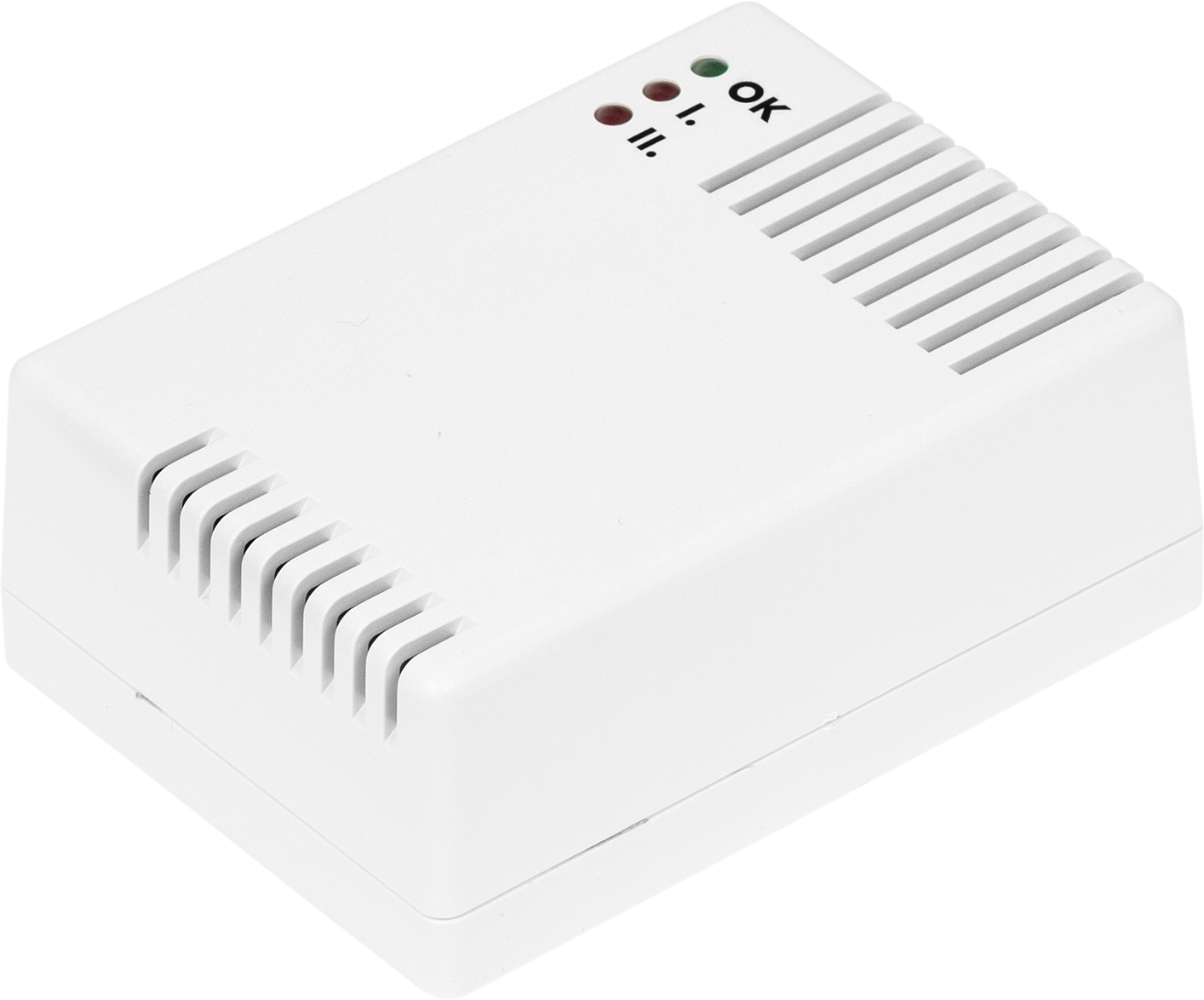

Réf. 600239HWgroup GS-133 - Détecteur de fuite de gaz inflammables à sortie relais
- Détection des gaz inflammables : gaz naturel, méthane, propane, butane, hydrogène
- Deux seuils d’alarme, relais sec 230 V AC / 5 A affecté au seuil 1 ou 2
- Signalisation locale par LED et buzzer 94 dB à 0,3 m
- Alimentation 12 V DC ± 20 %, 100 mA (150 mA relais activé)
- Conforme EN 60079-29-1 et EN 50194-1 type A, locaux non explosifs
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Gaz |
| Usage | GTB / intégration BMS, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Plafond |
| Entrées et sorties | Sortie relais |
| Plage de mesure | Seuils méthane : 10 et 18 % LIE ; propane : 18 et 30 % LIE |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Entrées contact sec des boîtiers HWgroup Poseidon2, Damocles2, Perseus, STE2 et NB-2xIN, électrovannes de coupure gaz |
| Technologie | Filament de platine chauffé |
| Connecteur | Bornier (C, NO, NC) |
| Sortie | Relais inverseur sec 230 V AC / 5 A, seuil 1 ou 2 au choix |
- Aucune (filaire)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : en stock, livraison sous 48/72 h
- Conseil technique avant-vente
- Tarifs selon les quantités
Le GS-133 proposé par HWgroup est un détecteur de fuite de gaz inflammables pour locaux non explosifs : chaufferies, cuisines, logements, locaux commerciaux. Il détecte le gaz naturel, le méthane, le propane, le butane et l'hydrogène, alerte sur place par voyant et buzzer, et commute un relais sec exploitable par la supervision.
Pour un exploitant ou un intégrateur GTB, l'intérêt est double : l'alarme locale prévient les occupants, et le contact relais remonte l'événement vers un boîtier de supervision ou un automate, ou commande directement une électrovanne de coupure. Deux seuils de concentration permettent de choisir à quel niveau le relais doit réagir.
Points forts du GS-133
- Détection des gaz inflammables : gaz naturel, méthane, propane, iso-butane, hydrogène
- Deux seuils d'alarme, par exemple 10 et 18 % de la LIE pour le méthane
- Relais inverseur sec C / NO / NC, 230 V AC / 5 A, déclenché au seuil 1 ou 2 par cavalier
- Buzzer 94 dB à 0,3 m et voyants de seuil, d'état et de défaut capteur
- Mémoire d'alarme activable par cavalier, réarmement par coupure d'alimentation
- Temps de réponse de 20 s, préchauffage d'environ 60 à 90 s
- Alimentation 12 V DC ± 20 %, 100 mA et 150 mA relais activé
- Conforme EN 60079-29-1, EN 50194-1 type A, EN 50130-4
Applications en bâtiment et sur site technique
- Chaufferies gaz du tertiaire et du logement collectif : alarme locale et report vers la GTB
- Cuisines de restauration collective (enseignement, santé, entreprise) : détection d'une fuite et coupure par électrovanne
- Locaux de stockage de bouteilles propane ou butane dans les collectivités et ateliers
- Locaux de charge de batteries dégageant de l'hydrogène, en zone non classée ATEX
- Sites techniques isolés : remontée de l'alarme par un boîtier LAN, LTE ou NB-IoT
Intégration et compatibilité
Le relais sec du GS-133 se câble sur l'entrée numérique (DI) d'un boîtier HWgroup (Poseidon2, Damocles2, Perseus, STE2, NB-2xIN), d'un module d'entrées GTB ou d'un automate. Le même relais peut piloter une électrovanne de fermeture gaz ou une sirène. Sur un boîtier HWgroup, l'alarme est ensuite transmise par e-mail, SMS, SNMP ou Modbus TCP selon le modèle, ou via le portail SensDesk.
Le constructeur recommande une sélection et une installation selon EN 50244 et EN 60079-29-2, par un installateur professionnel. Le détecteur n'est pas destiné aux zones explosives. Consultez aussi nos détecteurs de fumée et de gaz et nos détecteurs filaires pour la supervision.
Caractéristiques techniques
| Référence | 600239 (Gas Leak Detector) |
| Gaz détectés | Gaz naturel, méthane, propane, iso-butane, hydrogène et autres gaz inflammables |
| Méthode de détection | Filament de platine chauffé |
| Seuils méthane | Niveau 1 : 10 ± 3 % LIE (0,44 % vol.) ; niveau 2 : 18 ± 3 % LIE (0,80 % vol.) |
| Seuils propane | Niveau 1 : 18 ± 3 % LIE (0,30 % vol.) ; niveau 2 : 30 ± 3 % LIE (0,50 % vol.) |
| Seuils iso-butane | Niveau 1 : 23 ± 3 % LIE ; niveau 2 : 40 ± 3 % LIE |
| Seuils hydrogène | Niveau 1 : 9 ± 3 % LIE ; niveau 2 : 16 ± 3 % LIE |
| Sortie | Relais sec C / NO / NC, 230 V AC / 5 A max, seuil 1 ou 2 au choix (cavalier REL) |
| Signalisation | LED verte d'état, LED rouges seuil 1 et 2, buzzer 94 dB à 0,3 m |
| Mémoire d'alarme | Sélectionnable (cavalier MEM), désactivée par défaut |
| Temps de réponse | 20 s |
| Préchauffage | Environ 60 à 90 s (LED verte clignotante) |
| Alimentation | 12 V DC ± 20 % |
| Consommation | 100 mA, 150 mA relais activé |
| Environnement | Intérieur, -10 à +40 °C, 80 % HR max, 86 à 106 kPa |
| Indice de protection | IP30 (notice constructeur) |
| Dimensions et poids | 100 × 74 × 39 mm, 112 g |
| Conformité | EN 50194-1 type A, EN 60079-29-1, EN 50130-4, EN 55022, EN 60950-1, RoHS |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Gaz
- Usage
- GTB / intégration BMS, Sécurité des locaux
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Plafond
- Entrées et sorties
- Sortie relais
- Plage de mesure
- Seuils méthane : 10 et 18 % LIE ; propane : 18 et 30 % LIE
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Entrées contact sec des boîtiers HWgroup Poseidon2, Damocles2, Perseus, STE2 et NB-2xIN, électrovannes de coupure gaz
- Technologie
- Filament de platine chauffé
- Connecteur
- Bornier (C, NO, NC)
- Sortie
- Relais inverseur sec 230 V AC / 5 A, seuil 1 ou 2 au choix
Contenu et accessoires compatibles
Le GS-133 nécessite une alimentation 12 V DC, par la sortie auxiliaire du boîtier de supervision ou par un adaptateur secteur 12 V. Un recalibrage professionnel est recommandé au moins une fois par an.
Documentation
Questions fréquentes
À quelle hauteur installer le GS-133 ?
Cela dépend du gaz. Pour un gaz plus léger que l'air (gaz naturel, gaz de ville), posez-le au plafond ou à 15 cm maximum sous le plafond. Pour un gaz plus lourd que l'air (propane, butane), posez-le près du sol, au point le plus bas du local. Évitez tout obstacle à la circulation naturelle de l'air.
Comment choisir le seuil qui déclenche le relais ?
Cavalier REL ouvert : le relais réagit dès le premier seuil de concentration. Cavalier REL fermé : il ne réagit qu'au second seuil. L'alarme sonore et lumineuse signale de toute façon les deux niveaux.
Le GS-133 peut-il couper l'arrivée de gaz ?
Son relais sec 230 V AC / 5 A peut commander une électrovanne de fermeture automatique, une sirène ou un système d'alarme, en parallèle ou à la place du report vers la supervision.
Peut-on l'installer en zone ATEX ?
Non. Le constructeur le destine aux zones non explosives : logements, locaux commerciaux, chaufferies gaz. Pour une zone classée, il faut un détecteur certifié pour l'atmosphère explosive.
Comment tester le détecteur ?
La notice préconise d'approcher un briquet à gaz sans l'allumer : le détecteur réagit en 15 secondes environ. Gardez les grilles propres et faites recalibrer l'appareil au moins une fois par an.
À propos de HWgroup
HW group est une entreprise basée à Prague, en République tchèque, spécialisée dans la fabrication de solutions de surveillance à distance. Leur portefeuille comprend plus de 300 produits, distribués mondialement via un réseau de 50 distributeurs.
Voir toute la gamme HWgroupDemander un devis pour le GS-133
Décrivez le local, le gaz concerné et l'équipement de supervision ou de coupure à raccorder : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités, ajoutez le GS-133 à votre sélection pour regrouper votre demande.
Produits similaires
Voir toute la catégorie

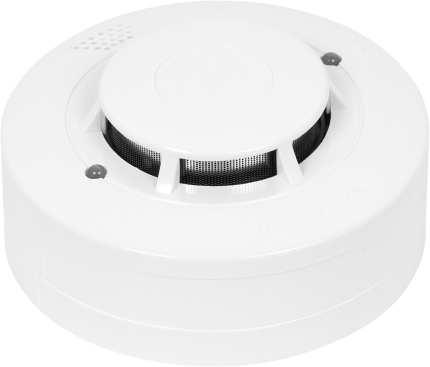

HWgroup FDR26 - Détecteur de fumée optique à contact sec pour supervision
