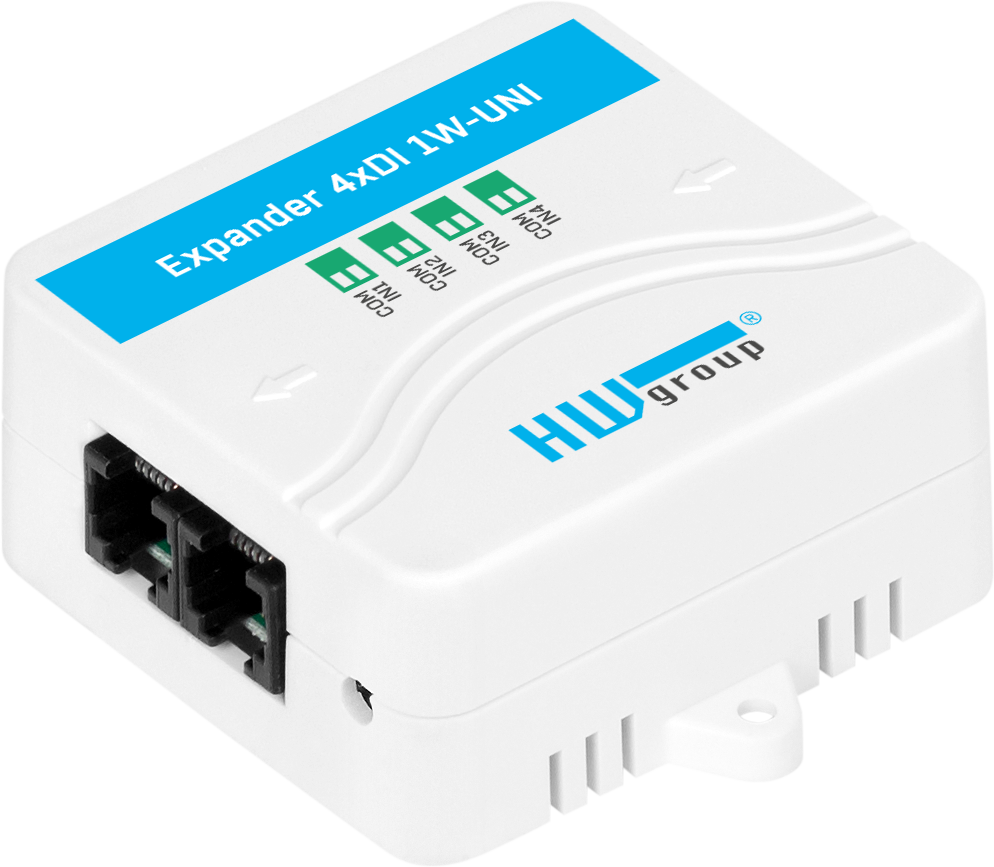

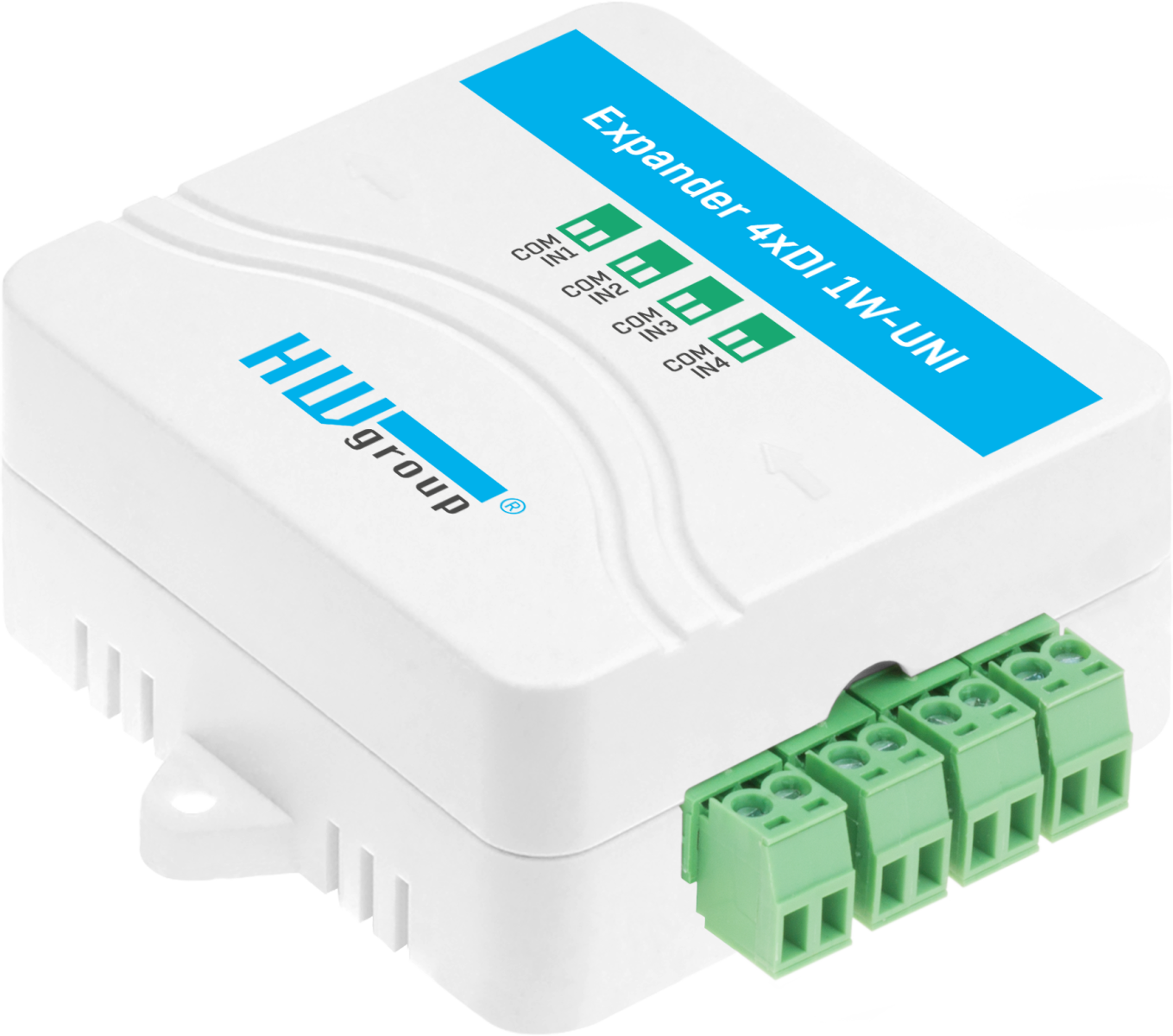

Réf. 600546HWgroup Expander 4xDI 1W-UNI - Module 4 entrées numériques sur bus 1-Wire
- 4 entrées numériques contact sec NO/NC sur bus 1-Wire UNI
- État rafraîchi chaque seconde, seuil « fermé » de 0 à 500 Ω
- 2 prises RJ11 pour le chaînage, bus jusqu’à 60 m
- Alimentation 5 V par le bus, consommation 10 mA
- Boîtier IP23, câble RJ11 de 3 m fourni, garantie 24 mois
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire |
| Grandeur mesurée | Ouverture / contact |
| Usage | Salle serveur / datacenter, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Pose libre / bureau |
| Entrées et sorties | Entrée TOR / contact sec |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Perseus, Ares 12, STE2 R2, STE2 PLUS, Poseidon2 3268, 3468 et 4002 |
| Connecteur | 2 × RJ11 (bus), borniers (entrées) |
- Aucune (filaire)
- 1-Wire
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : en stock, livraison sous 48/72 h
- Conseil technique avant-vente
- Tarifs selon les quantités
L'Expander 4xDI 1W-UNI de HWgroup est un module d'extension qui ajoute 4 entrées contact sec (dry contact) au bus 1-Wire UNI d'une centrale de supervision HWgroup. Il permet de remonter l'état d'un contact de porte, d'un relais de détecteur de fumée, d'un bouton poussoir ou d'un report de défaut d'équipement sans changer de centrale.
Le module se branche en RJ11 comme une sonde, à côté des capteurs de température ou d'humidité déjà présents. Chaque entrée devient une valeur distincte dans la centrale, avec sa propre alarme, ce qui en fait une solution simple pour compléter une salle serveur, un local technique ou un site distant.
Points forts du Expander 4xDI 1W-UNI
- 4 entrées numériques (IN1 à IN4) compatibles contacts NO ou NC
- Contact considéré fermé de 0 à 500 Ω, état rafraîchi une fois par seconde
- Alarme paramétrable séparément pour chaque entrée dans la centrale
- Deux prises RJ11 (entrée et sortie de bus) pour chaîner d'autres capteurs
- Jusqu'à 2 modules par port actif, 60 m de câble au total depuis la centrale
- Alimentation 5 V par le bus 1-Wire UNI, consommation 10 mA
- Raccordement des contacts sur borniers, câble RJ11 de 3 m livré
Applications en bâtiment et sur site technique
- Salles informatiques et datacenters : contacts de portes de baies, reports d'alarme de climatisation ou d'onduleur.
- Locaux techniques de bâtiments tertiaires : défaut pompe, report de tableau électrique, contact d'armoire.
- Sites distants et télécoms : remontée d'états TOR vers une centrale Ares ou Perseus sans câblage supplémentaire jusqu'à l'automate.
- Établissements d'enseignement et collectivités : bouton d'appel ou contact de porte de local sensible.
- Industrie : surveillance de contacts secs de procédé ou de fin de course.
Intégration et compatibilité
L'Expander 4xDI se raccorde sur le port 1-Wire UNI (RJ11) d'une centrale HWgroup. Le constructeur le donne compatible avec les gammes Perseus (Monitoring, Energy, Industrial), Ares 12, STE2 R2, STE2 PLUS et Poseidon2 3268, 3468 et 4002. La centrale publie ensuite l'état des entrées en SNMP, Modbus TCP, XML ou vers le portail SensDesk selon le modèle, ce qui permet de les reprendre dans une GTB ou un outil de supervision réseau.
Le module occupe toujours 4 positions de capteur sur le bus, même si deux entrées seulement sont câblées : à prendre en compte dans le dimensionnement de la centrale. Un port actif alimente au maximum deux modules ; au-delà, un adaptateur 5 V externe ou un 1-Wire hub Power est nécessaire. Les entrées ne sont pas isolées galvaniquement du bus (le commun est relié à la masse du 1-Wire UNI). Voir aussi nos boîtiers de supervision IP et SNMP et la page de la marque HWgroup.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Extension 4 entrées numériques sur bus 1-Wire UNI |
| Entrées | 4 entrées (IN1 à IN4), contact sec NO ou NC |
| Seuil d'état « 1 » | 0 à 500 Ω (commun relié à la masse du bus) |
| Rafraîchissement | 1 fois par seconde |
| Isolation galvanique | Non (entrées reliées au bus) |
| Occupation du bus | 4 positions de capteur |
| Connecteurs | 2 × RJ11 (entrée et sortie de bus), bornier pour les entrées |
| Longueur de bus | 60 m au total depuis le port actif |
| Modules par port actif | 2 maximum sans alimentation complémentaire |
| Alimentation | 5 V par le port RJ11, adaptateur 5 V externe possible |
| Consommation | 10 mA |
| Fonctionnement | -30 à +85 °C, 0 à 100 % HR |
| Stockage | -30 à +60 °C, 5 à 95 % HR |
| Dimensions et poids | 79 × 68 × 30 mm, 116 g |
| Pose | Murale ou sur table |
| Indice de protection | IP23 |
| Câble fourni | Câble 2 × RJ11 de 3 m |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- 1-Wire
- Grandeur mesurée
- Ouverture / contact
- Usage
- Salle serveur / datacenter, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Pose libre / bureau
- Entrées et sorties
- Entrée TOR / contact sec
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Perseus, Ares 12, STE2 R2, STE2 PLUS, Poseidon2 3268, 3468 et 4002
- Connecteur
- 2 × RJ11 (bus), borniers (entrées)
Contenu et accessoires compatibles
Le module est livré avec un câble RJ11 de 3 m. Il se combine avec les autres sondes et capteurs filaires HWgroup et avec nos modules d'entrées et sorties lorsque des sorties sont aussi nécessaires.
- Centrale HWgroup Perseus, Ares 12 LTE, STE2 R2 ou Poseidon2
- Relay Output 1W-UNI pour ajouter 4 sorties relais
- 1-Wire hub Power ou adaptateur secteur 5 V pour renforcer l'alimentation du bus
- Contact de porte MK4 ou détecteur de fumée à sortie relais
Documentation
Questions fréquentes
Combien d'Expander 4xDI peut-on brancher sur une centrale ?
Un port RJ11 actif alimente au maximum deux modules. Au-delà, il faut un adaptateur 5 V externe ou un 1-Wire hub Power. Chaque module occupe 4 positions de capteur : le nombre total dépend donc de la capacité de la centrale (nombre de capteurs ou de compteurs gérés) et de la longueur de bus, limitée à 60 m.
Quels contacts peut-on raccorder ?
Tout contact sec libre de potentiel, normalement ouvert ou normalement fermé : contact de porte, sortie relais d'un détecteur de fumée, bouton poussoir, report de défaut d'un groupe froid ou d'un onduleur. Le contact est vu fermé entre 0 et 500 Ω. Les entrées n'étant pas isolées, n'y injectez aucune tension.
Les entrées sont-elles isolées ?
Non. Le commun des entrées est relié à la masse du bus 1-Wire UNI. Pour un report provenant d'une installation sous tension, utilisez un relais intermédiaire ou un contact sec dédié.
Quelle différence avec le Relay Output 1W-UNI ?
L'Expander 4xDI lit 4 contacts (entrées), le Relay Output 1W-UNI pilote 4 relais (sorties). Les deux se branchent sur le même bus 1-Wire UNI et occupent chacun 4 positions de capteur.
À propos de HWgroup
HW group est une entreprise basée à Prague, en République tchèque, spécialisée dans la fabrication de solutions de surveillance à distance. Leur portefeuille comprend plus de 300 produits, distribués mondialement via un réseau de 50 distributeurs.
Voir toute la gamme HWgroupDemander un devis pour le Expander 4xDI 1W-UNI
Précisez la centrale HWgroup en place, le nombre de contacts à surveiller et la longueur de bus : nous répondons sous 24 h ouvrées avec un conseil sur l'architecture du bus 1-Wire. Les tarifs sont établis selon les quantités et peuvent inclure centrale, détecteurs et accessoires d'alimentation.
