Réf. 600922HWgroup RTU-HTemp Display - Capteur de température et d'humidité Modbus à écran
- Température -20 à +80 °C (±0,5 °C à 25 °C) et humidité 0 à 100 % HR (±5 % HR)
- Écran LCD 2,8 pouces à luminosité réglable par registre Modbus
- Modbus RTU sur RS-485, 1 200 à 19 200 Bd, détection automatique par HWgroup Perseus
- Alimentation 10,5 à 24 V DC, bornier 4 points
- Boîtier mural IP65 pour usage intérieur, 80 x 189,5 x 38,5 mm, 125 g
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Grandeur mesurée | Humidité, Température |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural |
| Plage de mesure | Température : -20 à +80 °C ; humidité : 0 à 100 % HR |
| Précision | Température : ±0,5 °C à 25 °C ; humidité : ±5 % HR à 25 °C |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Perseus (Monitoring 140/145/150/155, Energy 240/242/285, Industrial 300/310/315), GTB et automates Modbus RTU |
| Connecteur | Bornier 4 points (VCC, GND, A, B) |
| Affichage | LCD 2,8 pouces, luminosité réglable 0 à 8 |
| Adressage | 1 à 63 par DIP, jusqu'à 255 par configuration UNI3 |
| Contenu du pack | Capteur, équerre métallique, vis et chevilles |
- Aucune (filaire)
- RS-485
- Modbus RTU
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

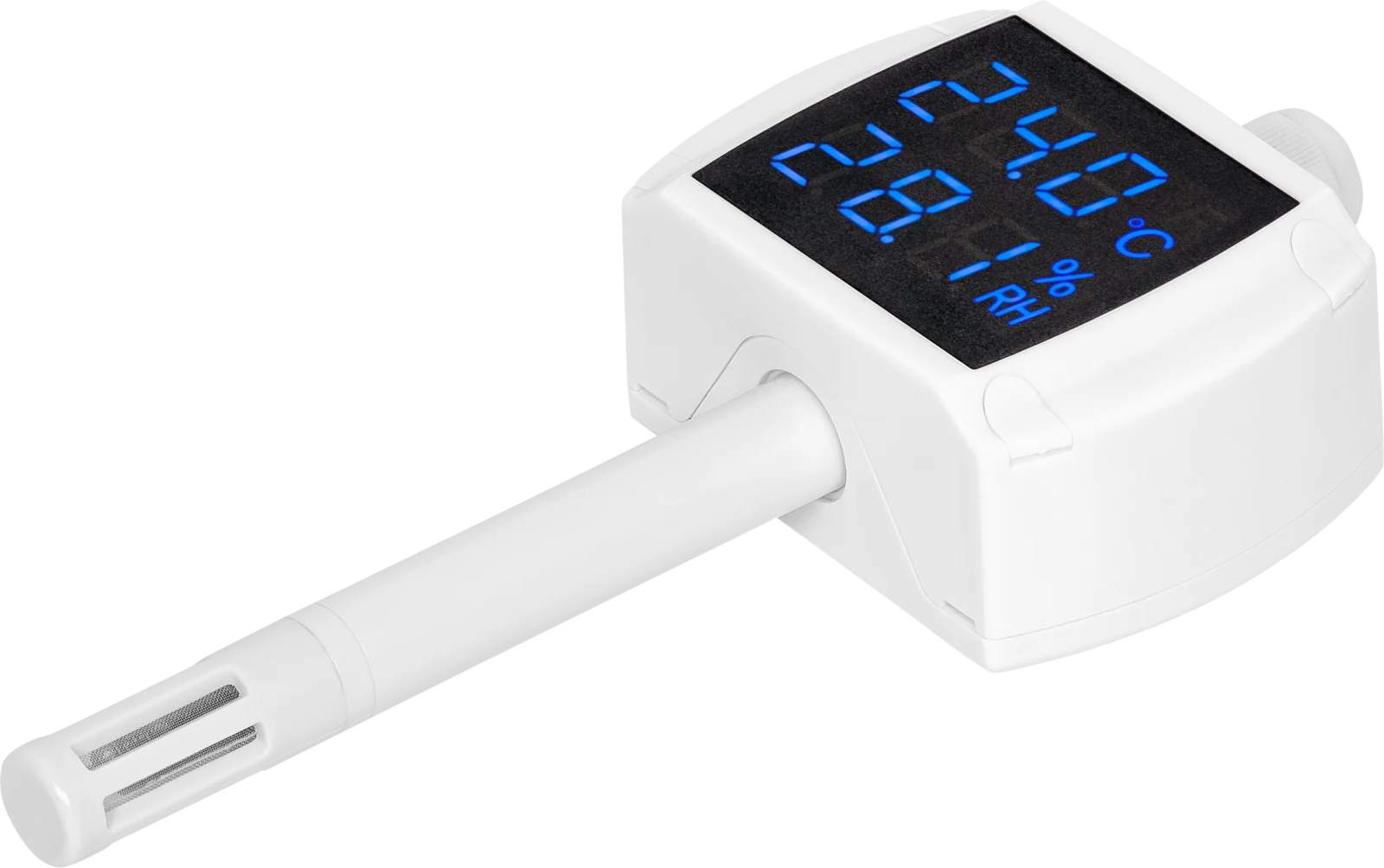

Le RTU-HTemp Display de HWgroup est un capteur de température et d'humidité Modbus à écran, conçu pour la pose murale en intérieur. Il mesure la température de -20 à +80 °C et l'humidité relative de 0 à 100 % HR, affiche les deux valeurs sur un écran LCD de 2,8 pouces et les transmet en Modbus RTU sur bus RS-485 à une GTB, à un automate CVC ou à un boîtier de supervision.
Il s'adresse aux intégrateurs GTB, aux exploitants de salles serveurs et aux services techniques qui veulent à la fois une lecture locale pour les occupants et une remontée fiable vers la supervision. Associé à une centrale HWgroup Perseus, il est détecté automatiquement sur le bus, ce qui réduit le temps de mise en service sur site.
Points forts du RTU-HTemp Display
- Température de -20 à +80 °C, précision ±0,5 °C à 25 °C, résolution 0,1 °C
- Humidité relative de 0 à 100 % HR, précision ±5 % HR à 25 °C, résolution 0,1 % HR
- Écran LCD 2,8 pouces, luminosité réglable de 0 à 8 par registre Modbus (0 = écran éteint)
- Modbus RTU sur RS-485, 1 200 à 19 200 Bd, adresse 1 à 63 par interrupteurs DIP ou jusqu'à 255 par configuration
- Détection automatique et mise à jour du firmware à distance depuis un Perseus (extension UNI3)
- Alimentation 10,5 à 24 V DC avec protection de base contre l'inversion de polarité

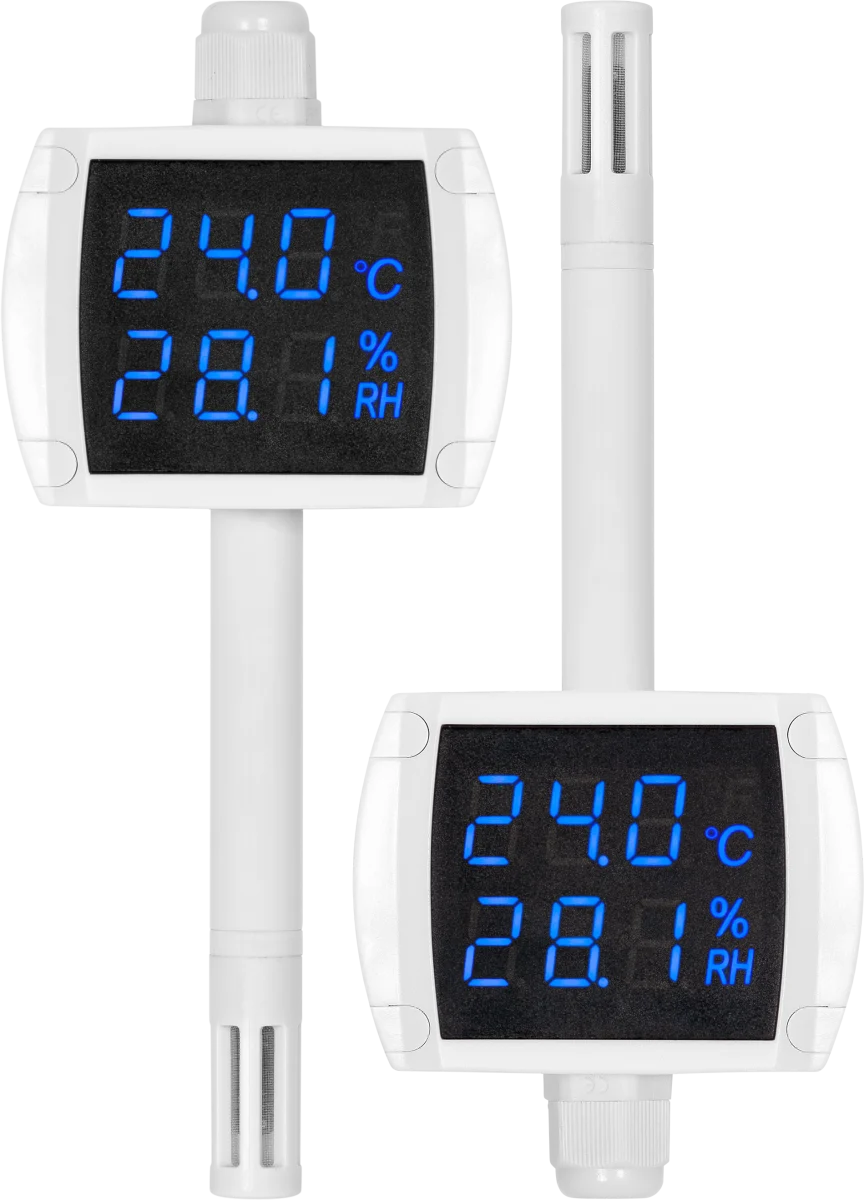

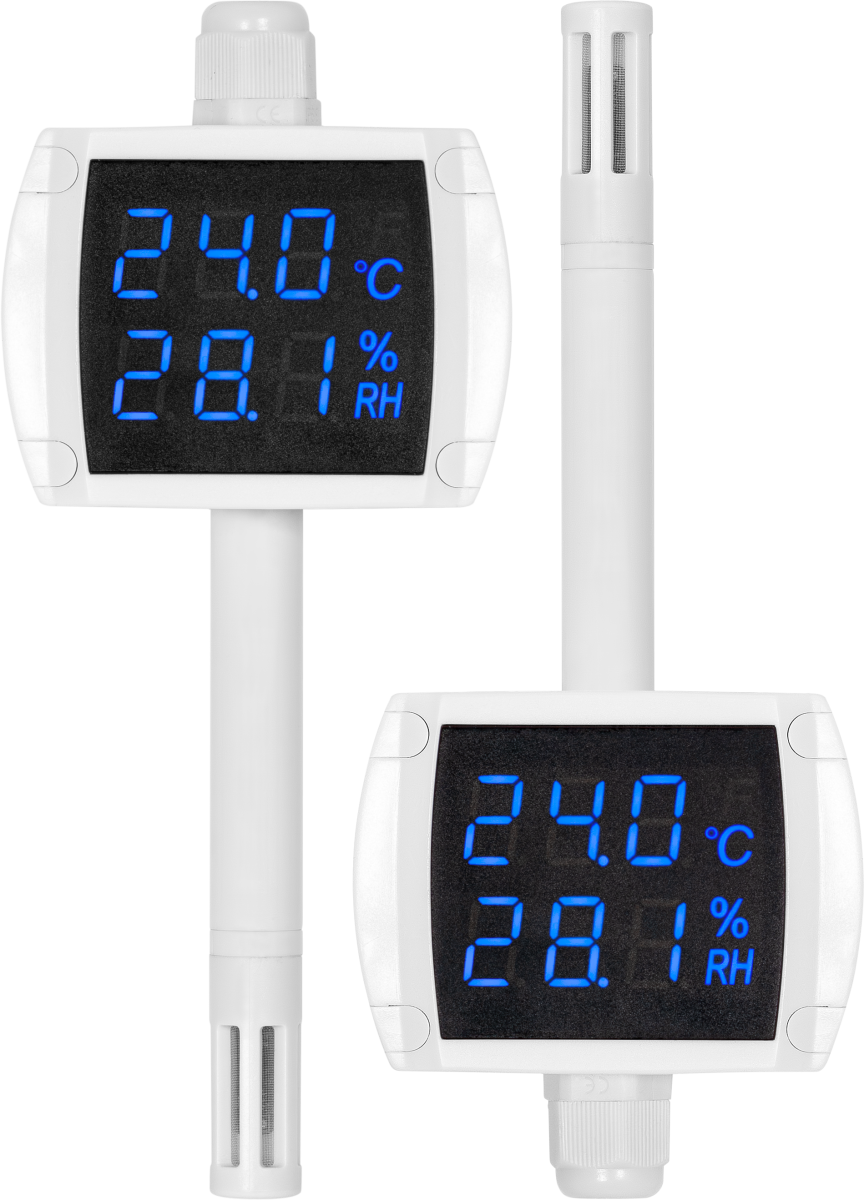

- Boîtier IP65 de 80 x 189,5 x 38,5 mm, 125 g, écran orientable à 180°
- Stabilité long terme inférieure à 0,2 °C et 2 % HR par an
Applications en bâtiment et sur site technique
- Bureaux et tertiaire : contrôle du confort thermique par zone et retour de mesure vers la régulation CVC.
- Salles serveurs et datacenters : suivi de l'ambiance avec affichage lisible par l'équipe d'exploitation lors des rondes.
- Santé, laboratoires et salles propres : surveillance de la température et de l'hygrométrie avec lecture locale immédiate.
- Musées, archives et bibliothèques : suivi des conditions de conservation des collections.
- Entrepôts, zones de stockage et salles de contrôle industrielles : remontée des conditions ambiantes vers la supervision.
Intégration et compatibilité
Le capteur se comporte comme un esclave Modbus RTU standard. La température et l'humidité se lisent par la fonction 04 (Read Input Registers) aux registres 30001 et 30002, au format entier signé à diviser par 10. La luminosité de l'écran s'écrit par la fonction 06 au registre 40003. Toute GTB, passerelle Modbus ou automate capable d'interroger un bus RS-485 peut donc le reprendre.
Avec une centrale HWgroup Perseus (Monitoring 140, 145, 150 et 155, Energy 240, 242 et 285, Industrial 300, 310 et 315), un simple scan HWg sur le port Modbus RTU détecte la sonde, importe ses variables et permet de régler la luminosité depuis l'interface web ou à distance via SensDesk. Les valeurs peuvent ensuite être exposées en SNMP, BACnet/IP ou Modbus TCP par le Perseus. Retrouvez aussi nos boîtiers de supervision IP et nos passerelles Modbus.
- Câblage en bus (daisy-chain) uniquement, câble blindé à paires torsadées, terminaison réglée par le bloc DIP SW2
- Bornier 4 points : VCC, GND, A (+) et B (-)
- Extension UNI3 : adresse Modbus 240 réservée, vitesses 4 800, 9 600 et 19 200 Bd
- Mise à jour du firmware depuis un Perseus en version 1.0.10 ou ultérieure
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | 600922 |
| Grandeurs mesurées | Température et humidité relative (2 valeurs) |
| Plage de température | -20 à +80 °C |
| Précision température | ±0,5 °C à 25 °C (fiche technique), ±0,8 °C (manuel) |
| Plage d'humidité | 0 à 100 % HR |
| Précision humidité | ±5 % HR à 25 °C |
| Résolution | 0,1 °C et 0,1 % HR |
| Stabilité long terme | Inférieure à 0,2 °C par an et 2 % HR par an |
| Technologie | Capteurs semi-conducteurs |
| Sortie | RS-485, Modbus RTU, extension HWg UNI3 |
| Adresse | 1 à 63 par DIP, 0 à 255 par configuration (calibrateur UNI3 ou Perseus) |
| Vitesse | 1 200, 4 800, 9 600 ou 19 200 bit/s |
| Affichage | LCD 2,8 pouces, luminosité 0 à 8, orientable à 180° |
| Alimentation | 10,5 à 24 V DC (12 V fournis par le Perseus) |
| Raccordement | Bornier 4 points |
| Température de fonctionnement | -20 à +80 °C (manuel), 0 à 100 % HR |
| Stockage | -40 à +85 °C, 0 à 100 % HR |
| Indice de protection | IP65, usage intérieur |
| Dimensions | 80 x 189,5 x 38,5 mm (L x H x P) |
| Poids | 125 g |
| Montage | Mural, équerre métallique fournie |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Grandeur mesurée
- Température, Humidité
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Confort thermique / CVC
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural
- Plage de mesure
- Température : -20 à +80 °C ; humidité : 0 à 100 % HR
- Précision
- Température : ±0,5 °C à 25 °C ; humidité : ±5 % HR à 25 °C
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Perseus (Monitoring 140/145/150/155, Energy 240/242/285, Industrial 300/310/315), GTB et automates Modbus RTU
- Connecteur
- Bornier 4 points (VCC, GND, A, B)
- Affichage
- LCD 2,8 pouces, luminosité réglable 0 à 8
- Adressage
- 1 à 63 par DIP, jusqu'à 255 par configuration UNI3
- Contenu du pack
- Capteur, équerre métallique, vis et chevilles
Contenu et accessoires compatibles

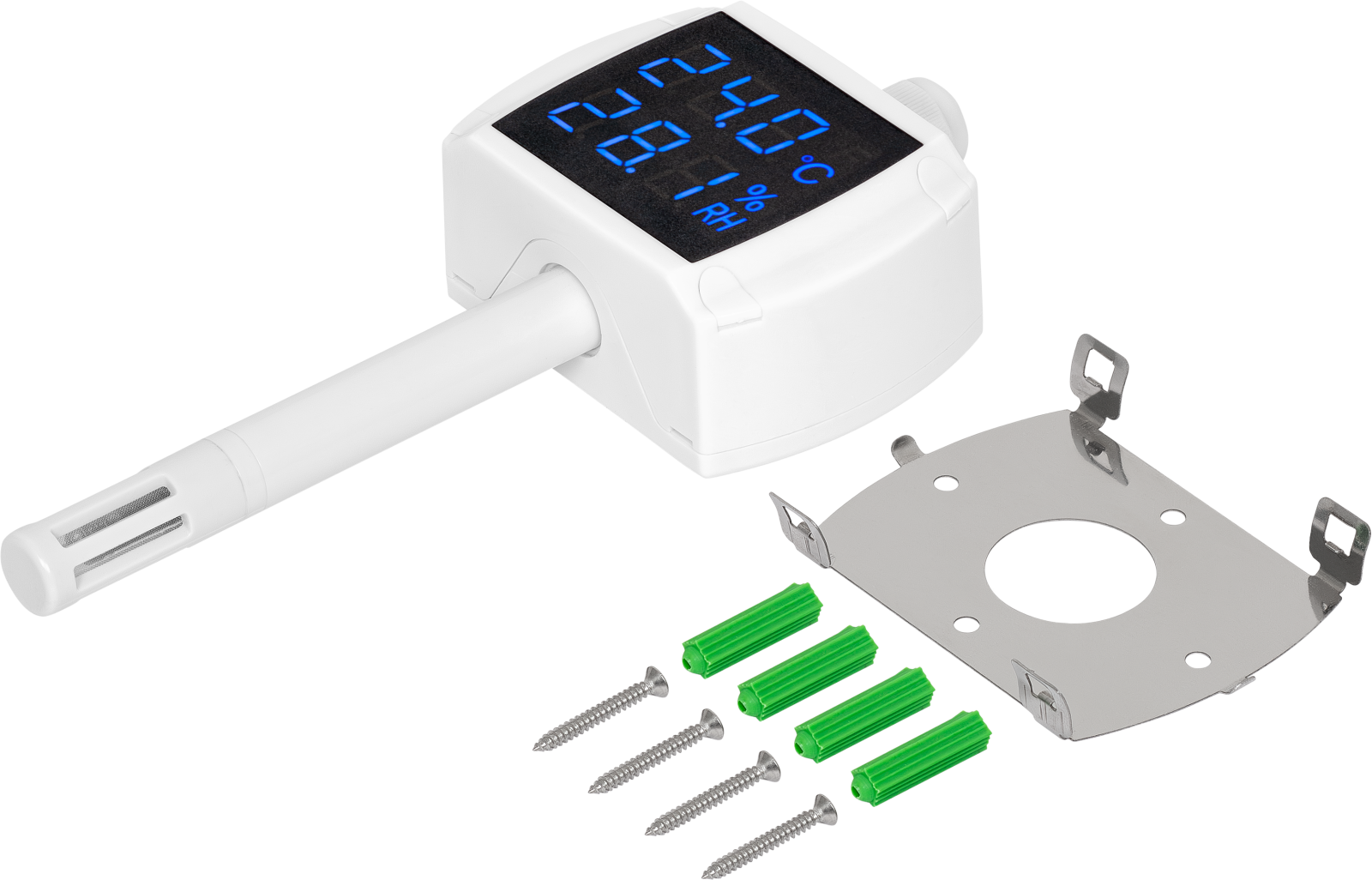

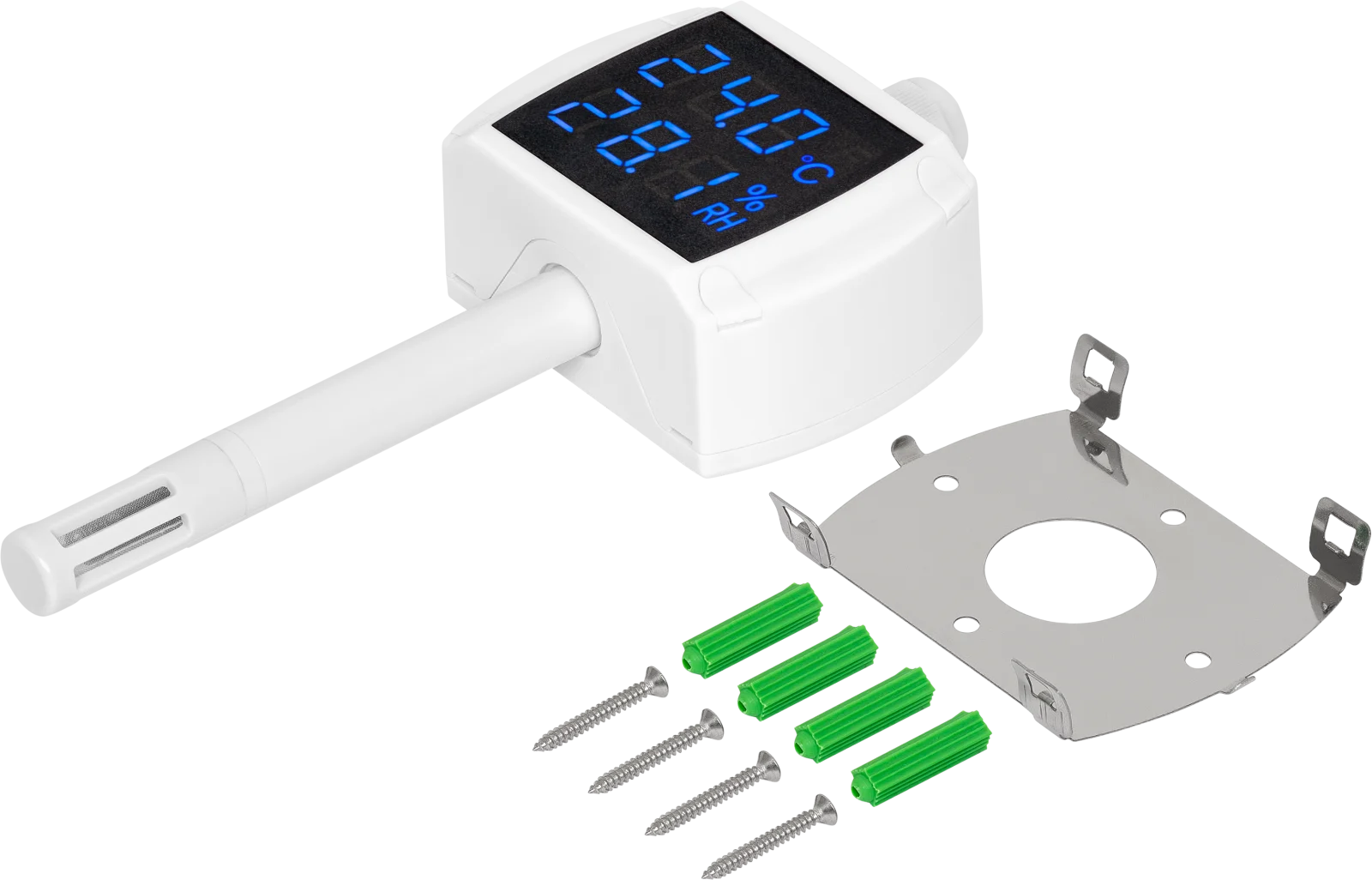

Le colis contient le capteur, une équerre de fixation métallique, les vis et les chevilles. La sonde s'alimente directement par le bornier 12 V du port RS-485 d'un Perseus ; en usage autonome, prévoyez une alimentation 12 ou 24 V DC. Elle complète nos autres capteurs de température et d'humidité.
Documentation
Questions fréquentes
Quel est l'intérêt de l'écran par rapport à une sonde Modbus classique ?
L'écran LCD de 2,8 pouces affiche en permanence la température et l'humidité relative sur place. Le technicien ou l'occupant lit la valeur sans ouvrir la supervision, ce qui facilite les réglages CVC et les contrôles de recette. La luminosité se règle de 0 à 8 par registre Modbus, 0 éteignant l'écran.
Le RTU-HTemp Display fonctionne-t-il sans Perseus ?
Oui. C'est un esclave Modbus RTU standard : il se lit par la fonction 04 (température au registre 30001, humidité au registre 30002, valeurs à diviser par 10) depuis un automate, une passerelle ou un superviseur. Avec un Perseus, il est en plus détecté automatiquement grâce à l'extension UNI3.
Comment régler l'adresse et la vitesse du bus ?
Les interrupteurs 1 à 6 du bloc SW1 fixent l'adresse de 1 à 63, les interrupteurs 7 et 8 la vitesse (4 800, 9 600 ou 19 200 Bd). En position 0, adresse et vitesse sont lues dans la configuration, jusqu'à l'adresse 255 avec le calibrateur UNI3 ou un Perseus. L'adresse 240 est réservée à la détection UNI3.
Peut-on l'installer en extérieur ?
Non. Malgré son boîtier IP65, le constructeur le destine à un usage intérieur : bureaux, salles serveurs, laboratoires, entrepôts, salles de contrôle. Pour une mesure en zone humide ou avec sonde déportée, regardez plutôt les transmetteurs HTemp T3411 et T3419.
À propos de HWgroup
HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le RTU-HTemp Display
Indiquez le nombre de points de mesure et la centrale ou la GTB visée : nous vous répondons sous 24 h ouvrées avec un conseil technique sur le câblage du bus. Les tarifs sont établis selon les quantités et le projet.
Produits similaires
Voir toute la catégorie
ControlByWEB X-DTHS-P - Sonde de température et humidité 1-Wire sur câble
- Aucune (filaire)
- 1-Wire
- Température

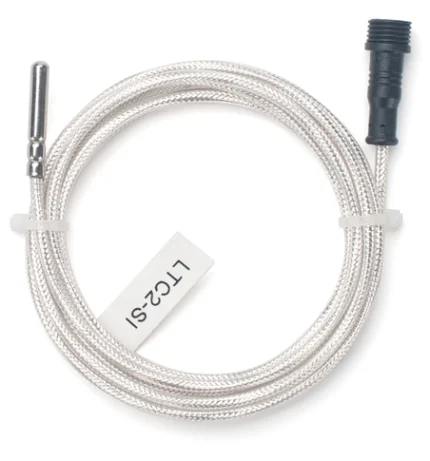

Dragino DR-SI, DR-LT, DR-HT, DR-FSA, DR-FT - Sonde PT100 pour LTC1 et LTC2
- Aucune (filaire)
- Température
Milesight SP12 / SP13 - Sonde de température et humidité détachable pour TS
- Aucune (filaire)
- Température
- Humidité
ControlByWEB X-DTHS-WMX - Sonde murale température et humidité 1-Wire
- Aucune (filaire)
- 1-Wire
- Température
Autres produits HWgroup
Toute la gamme HWgroup
HWgroup IP WatchDog2 Lite - Relais piloté IP de redémarrage automatique
- Aucune (filaire)
- Ethernet
- SNMP
HWgroup NB-WLD - Détecteur de fuite d'eau NB-IoT autonome sur pile
- NB-IoT
- LwM2M / CoAP
- Fuite d'eau

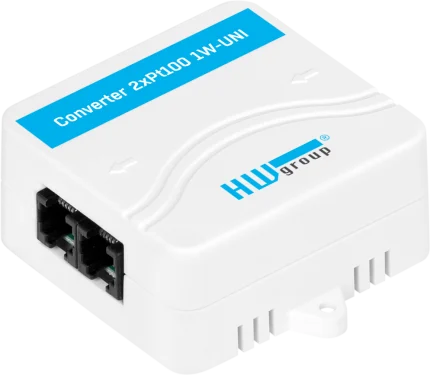

HWgroup Converter 2xPt100 1W-UNI - Convertisseur 2 sondes Pt100 vers 1-Wire
