HWgroup Temp Pt100 1-Wire - Capteur de température Pt100 IP67 pour bus 1-Wire
- Sonde Pt100 pour bus 1-Wire / 1-Wire UNI, fiche RJ11
- Plage -50 à +200 °C ou -200 à +160 °C en version Frost
- Précision ±(0,25 + 0,002|t|) °C, résolution 0,1 °C, étalonnage 8 points
- Sonde IP67, câble 3 m (2 m sur les versions 1W-UNI)
- Alimentée par le bus en 5 V, 2 mA, garantie 24 mois
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire |
| Grandeur mesurée | Température |
| Usage | Chaîne du froid, Confort thermique / CVC, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Indice de protection | IP67 |
| Plage de mesure | -50 à +200 °C (standard), -200 à +160 °C (Frost) |
| Précision | Température : ±(0,25 + 0,002|t|) °C |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Poseidon2, Ares 12, STE2 R2, STE2 PLUS, Perseus, SD-2x1Wire, NB-2x1Wire |
| Variante | Temp-1Wire ou 1WU (convertisseur sur câble 3 m), 1W-UNI (boîtier convertisseur, câble 2 m) ; plage standard ou Frost |
| Connecteur | RJ11 |
| Élément sensible | Pt100 |
| Étalonnage | 8 points |
| Génération | Temp-1Wire, 1WU, 1W-UNI |
| Plage | Standard, Frost (basses températures) |
- Aucune (filaire)
- 1-Wire
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : en stock, livraison sous 48/72 h
- Conseil technique avant-vente
- Tarifs selon les quantités
La sonde Pt100 1-Wire de HWgroup est un capteur de température haute précision qui se branche directement sur le port RJ11 d'une centrale de supervision HWgroup. Son élément platine Pt100 et sa gaine IP67 conviennent aux mesures exigeantes : chambres froides, congélateurs de laboratoire, process agroalimentaires, réseaux d'eau technique ou relevés extérieurs.
Pour l'exploitant d'un bâtiment ou d'un site technique, l'intérêt est de disposer d'une mesure traçable, étalonnable en 8 points, remontée sans câblage analogique ni carte d'acquisition : la centrale détecte la sonde automatiquement, déclenche les alarmes et transmet la valeur à la supervision ou à la GTB. La gamme couvre deux plages (standard et Frost) et trois générations de raccordement.
Points forts du Temp Pt100 1-Wire
- Élément Pt100 haute précision : ±(0,25 + 0,002|t|) °C sur les versions à convertisseur intégré, résolution 0,1 °C
- Plage standard -50 à +200 °C, plage Frost -200 à +160 °C pour les applications cryogéniques
- Sonde protégée IP67, câble de 3 m terminé par une fiche RJ11
- Alimentation 5 V par le port RJ11, consommation 2 mA : aucune alimentation locale
- Étalonnage possible en 8 points avec l'outil HW group Calibrator
- Versions 1W-UNI : convertisseur 79 × 68 × 30 mm acceptant une seconde sonde Pt100 ou Pt1000 en 2, 3 ou 4 fils
- Détection automatique par la centrale, garantie constructeur 24 mois
Applications en bâtiment et sur site technique
- Santé et laboratoires : surveillance des congélateurs pharmaceutiques à -80 °C avec la version Frost et alarme de dérive.
- Restauration collective et logistique du froid : suivi des chambres froides et des réfrigérateurs, historique pour les audits HACCP.
- Industrie et agroalimentaire : mesure de température de process ou de stockage dans un environnement humide.
- Locaux techniques et sites extérieurs : relevé de température avec une sonde IP67, y compris sur une centrale LTE.
Intégration et compatibilité
La sonde n'a pas d'interface réseau propre : elle se raccorde au bus 1-Wire (ou 1-Wire UNI) d'une centrale HWgroup qui assure la mesure, les seuils et la communication. Selon le modèle de centrale, les valeurs sont exposées en SNMP, Modbus TCP, MQTT, XML sur HTTP ou HWg-Push vers le portail SensDesk. C'est cette centrale qui fait le lien avec la GTB (Modbus TCP) ou l'outil de supervision réseau (SNMP).
Centrales compatibles : Poseidon2, Ares 12 et Ares 12 LTE, STE2 R2, STE2 PLUS, STE2 LITE, Perseus Monitoring, Energy et Industrial, SD-2x1Wire et NB-2x1Wire. Retrouvez ces appareils parmi nos boîtiers de supervision IP et SNMP et sur la page de la marque HWgroup.
Le paramétrage (nom, seuils, unité) se fait dans l'interface web de la centrale, sans logiciel.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

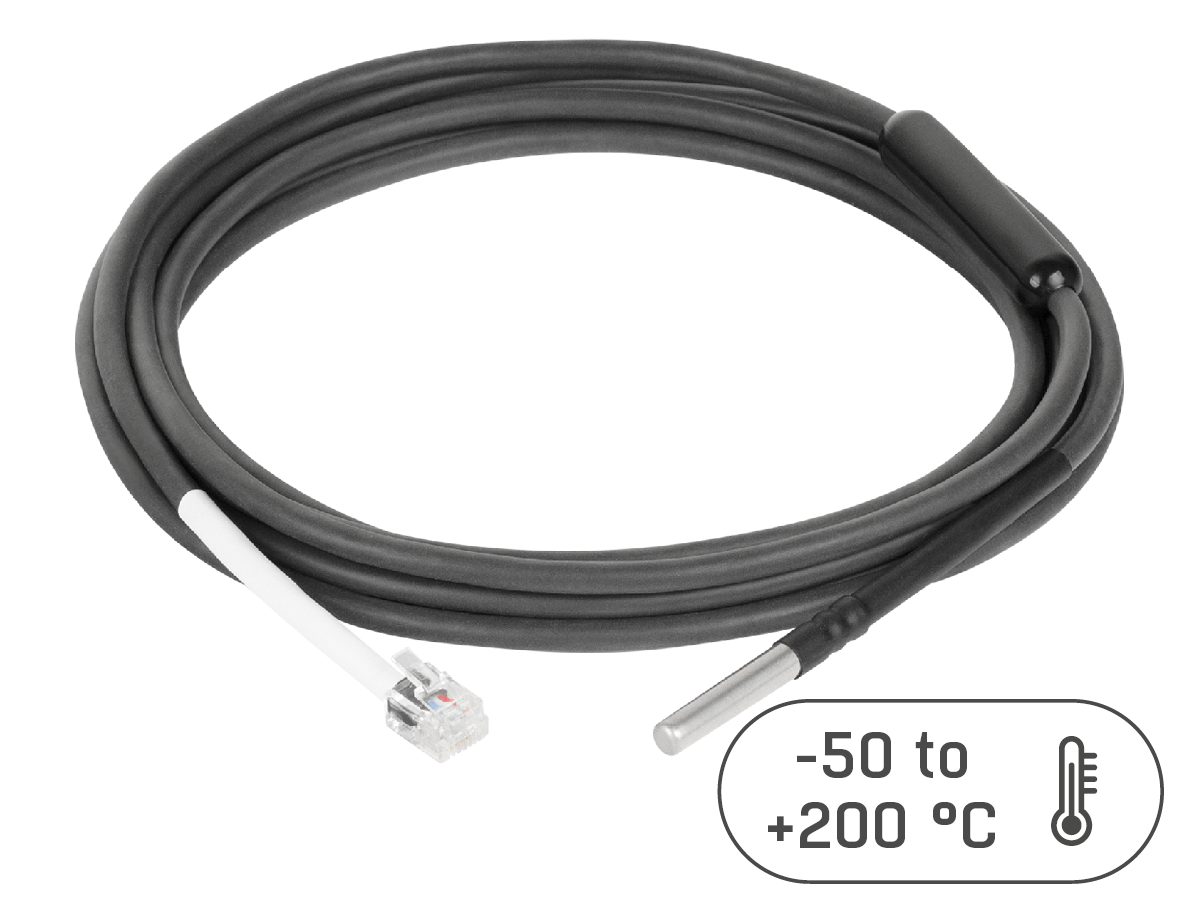

| 600810 (Temp-1Wire Pt100 3 m) | Convertisseur sur câble, -50 à +200 °C, câble 3 m | Froid positif, process, extérieur |

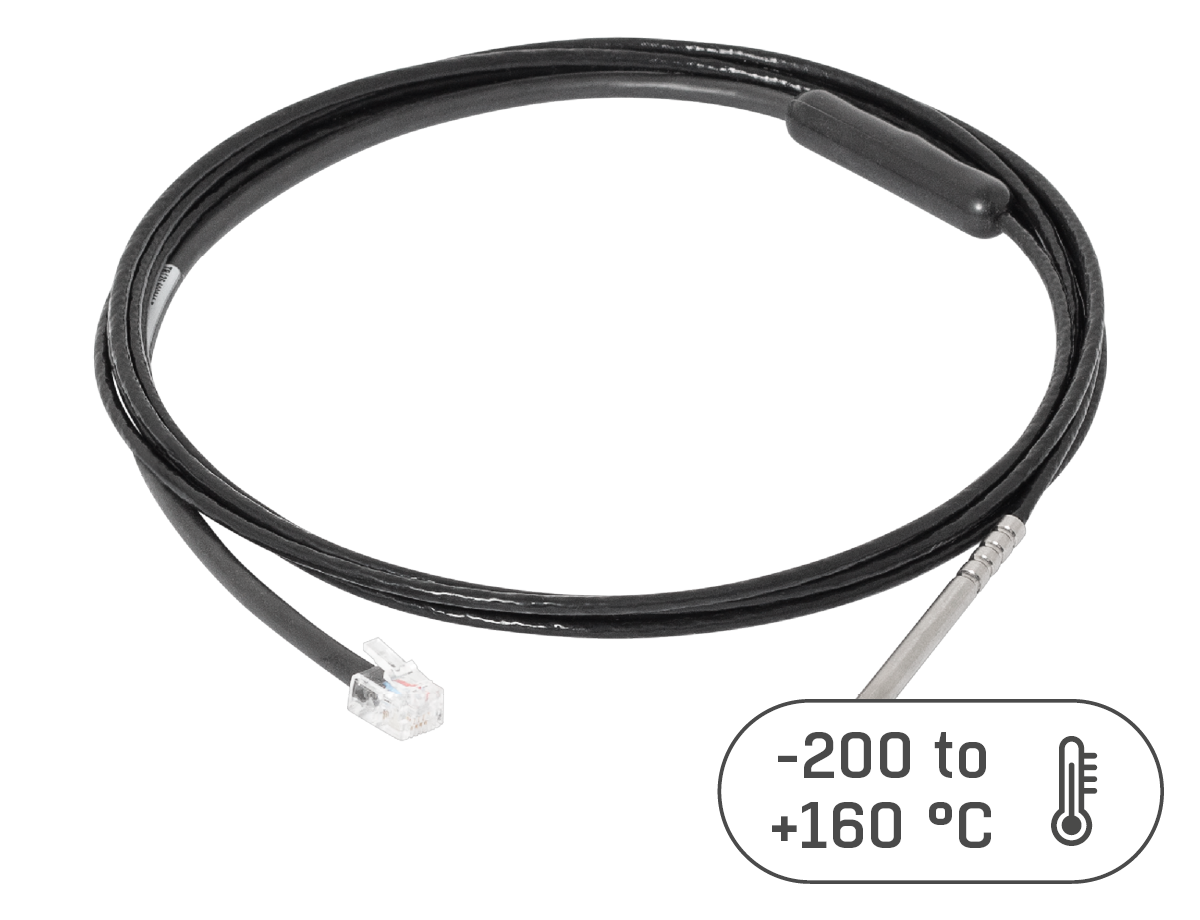

| 600811 (Temp-1Wire Pt100 Frost 3 m) | Convertisseur sur câble, -200 à +160 °C, câble 3 m | Congélateurs -80 °C, cryogénie |
| 600907 (1WU-Temp Pt100 3 m) | Désignation actuelle 1WU de la sonde standard, -50 à +200 °C | Froid positif, process, extérieur |
| 600908 (1WU-Temp Pt100 Frost 3 m) | Désignation actuelle 1WU de la sonde Frost, -200 à +160 °C | Congélateurs -80 °C, cryogénie |

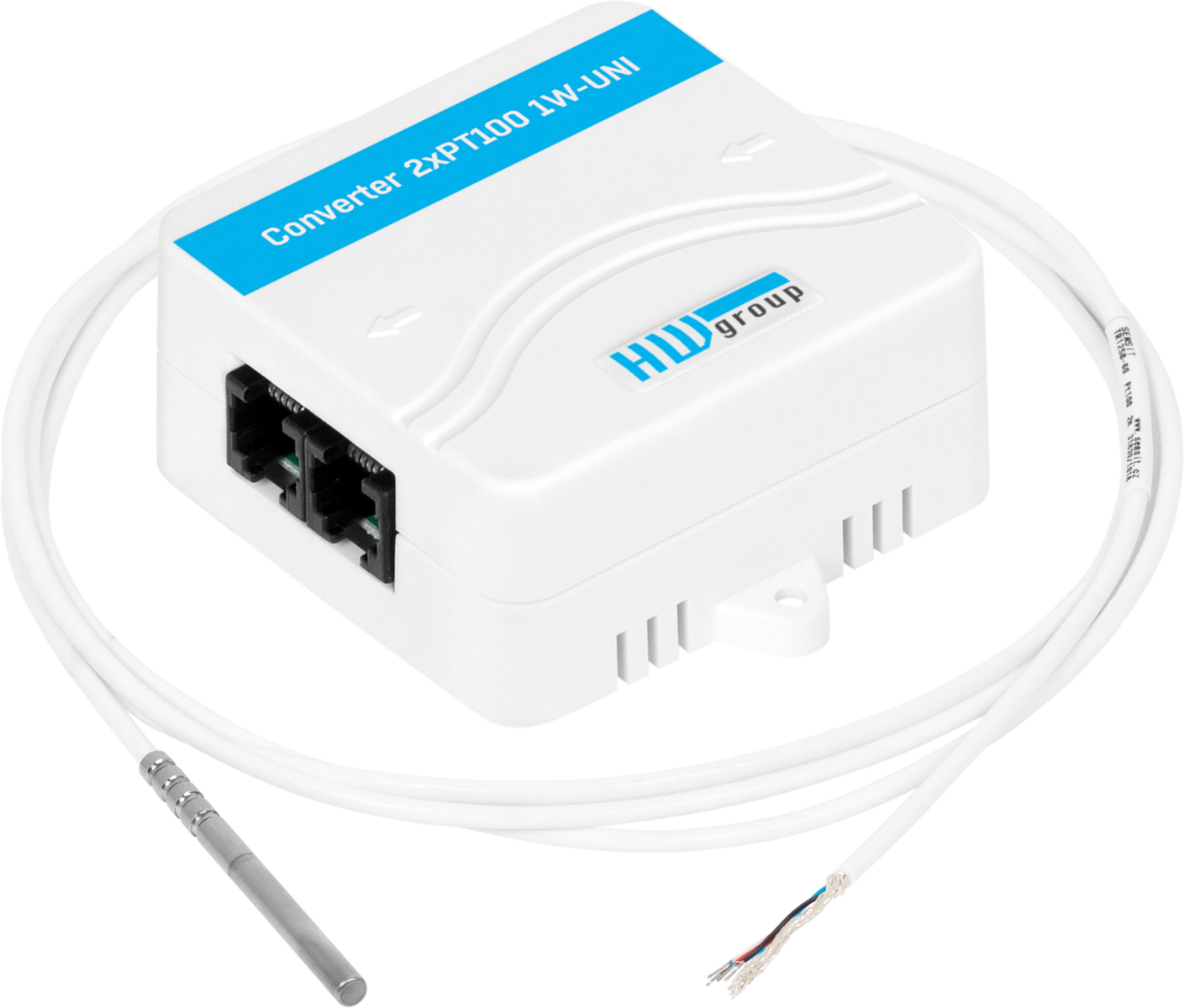

| 600606 (Temp-1W-UNI Pt100 Cable) | Boîtier convertisseur 1W-UNI + sonde Pt100/A câble silicone 2 m, -50 à +200 °C, entrée pour 2e sonde | Deux points de mesure sur un seul convertisseur |

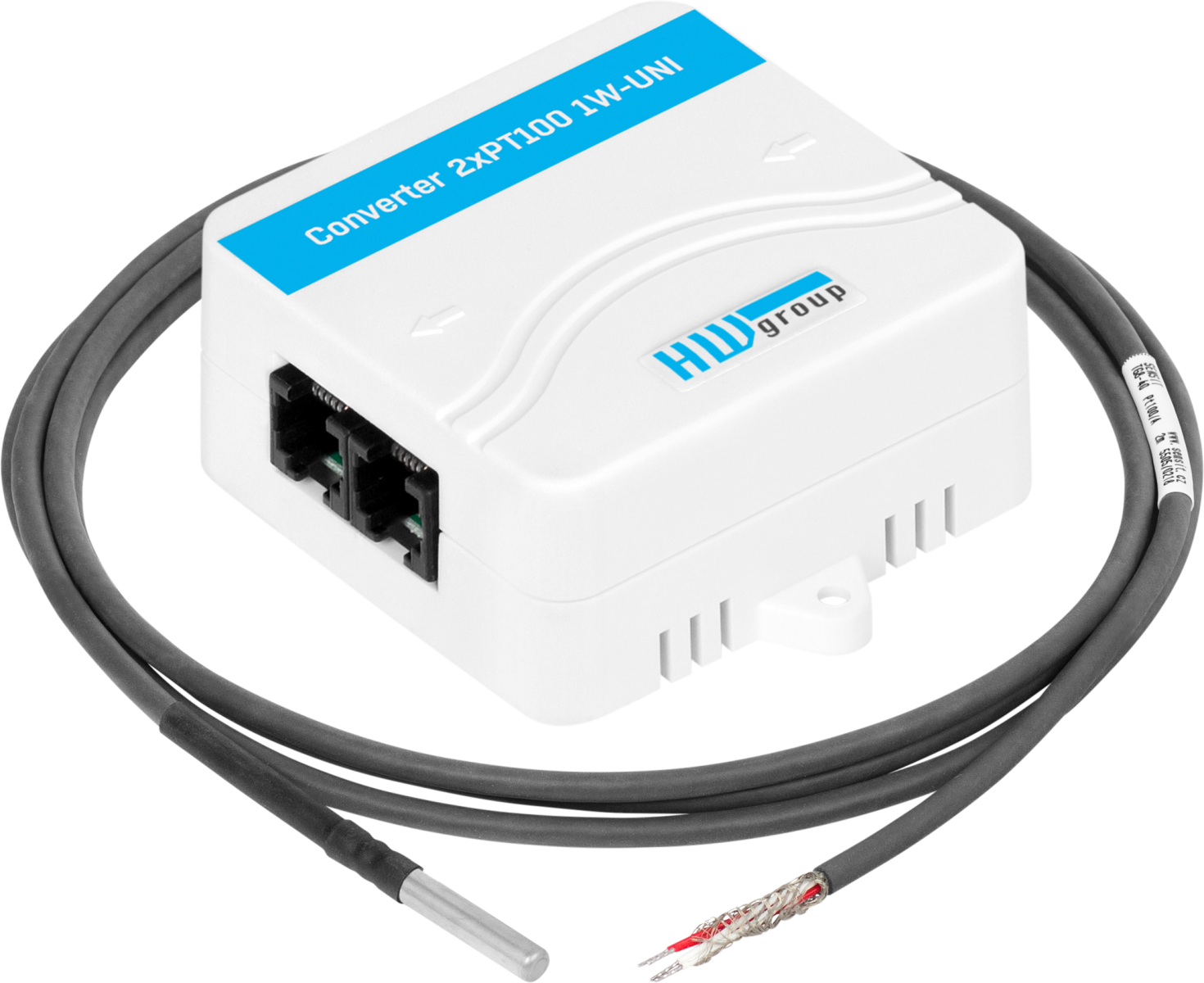

| 600616 (Temp-1W-UNI Pt100 Frost) | Boîtier convertisseur 1W-UNI + sonde Pt100/B câble PTFE 2 m, -190 à +150 °C | Basses températures avec seconde sonde possible |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Élément de mesure | Pt100 (versions 1W-UNI : Pt100 ou Pt1000 sur la seconde entrée) |
| Plage standard | -50 à +200 °C |
| Plage Frost | -200 à +160 °C (convertisseur sur câble) ; -190 à +150 °C (version 1W-UNI) |
| Précision, convertisseur sur câble | ±(0,25 + 0,002|t|) °C |
| Précision, versions 1W-UNI | ±0,3 °C (Cable) ; Frost : ±0,3 °C de -50 à +150 °C, ±0,6 °C de -190 à -50 °C |
| Résolution | 0,1 °C |
| Étalonnage | Possible en 8 points |
| Câble | 3 m (Temp-1Wire et 1WU) ; 2 m silicone ou PTFE (1W-UNI) |
| Protection | Sonde IP67 |
| Interface | Bus 1-Wire / 1-Wire UNI, connecteur RJ11 |
| Alimentation | 5 V par le port RJ11 ; 2 mA (convertisseur sur câble), 20 mA (convertisseur 1W-UNI) |
| Conditions d'utilisation de la sonde | 10 à 100 % HR |
| Convertisseur 1W-UNI | 79 × 68 × 30 mm, 197 g, -30 à +85 °C, 2 prises RJ11, bus de 60 m max depuis le port actif |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- 1-Wire
- Grandeur mesurée
- Température
- Usage
- Confort thermique / CVC, Chaîne du froid, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Indice de protection
- IP67
- Plage de mesure
- -50 à +200 °C (standard), -200 à +160 °C (Frost)
- Précision
- Température : ±(0,25 + 0,002|t|) °C
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Poseidon2, Ares 12, STE2 R2, STE2 PLUS, Perseus, SD-2x1Wire, NB-2x1Wire
- Variante
- Temp-1Wire ou 1WU (convertisseur sur câble 3 m), 1W-UNI (boîtier convertisseur, câble 2 m) ; plage standard ou Frost
- Connecteur
- RJ11
- Élément sensible
- Pt100
- Étalonnage
- 8 points
- Génération
- Temp-1Wire, 1WU, 1W-UNI
- Plage
- Standard, Frost (basses températures)
Contenu et accessoires compatibles
Chaque référence est livrée avec sa sonde et son câble RJ11 ; les versions 1W-UNI comprennent en plus le boîtier Converter 2xPt100 1W-UNI. Pour multiplier les points de mesure, associez la sonde à d'autres sondes et capteurs filaires HWgroup ou comparez avec nos capteurs de température.
- Centrale HWgroup Poseidon2, STE2 R2, Perseus ou Ares 12
- 1-Wire hub Power pour ramifier et alimenter le bus
- Sonde Probe Pt100 seule ou Converter 2xPt100 1W-UNI pour les sondes existantes
- Kit d'étalonnage USB 1W-UNI
Documentation
Questions fréquentes
Quelle différence entre les versions Temp-1Wire, 1WU et 1W-UNI ?
Les versions Temp-1Wire et 1WU intègrent le convertisseur sur le câble : la sonde Pt100 IP67 et ses 3 m de câble se branchent directement sur le port RJ11. La page constructeur présente aujourd'hui cette sonde sous la désignation 1WU. Les versions 1W-UNI associent une sonde Pt100 sur câble de 2 m à un boîtier Converter 2xPt100 1W-UNI, qui accepte une seconde sonde Pt100 ou Pt1000 et dispose de deux prises RJ11 pour le chaînage.
Jusqu'à quelle température descend la version Frost ?
La version Frost à convertisseur sur câble couvre -200 à +160 °C, contre -50 à +200 °C pour la version standard. La version Frost 1W-UNI, avec sonde Pt100/B et câble PTFE de 2 m, couvre -190 à +150 °C. Ces versions visent les congélateurs -80 °C, les stockages cryogéniques et l'industrie des gaz.
Avec quelles centrales HWgroup cette sonde fonctionne-t-elle ?
Les sondes Pt100 à convertisseur sur câble sont prises en charge par les appareils HWgroup équipés d'un port RJ11 1-Wire ou 1-Wire UNI : Poseidon2, Ares 12, STE2 R2, STE2 PLUS et LITE, Perseus, SD-2x1Wire et NB-2x1Wire. Le Converter 2xPt100 1W-UNI des versions 1W-UNI ne fonctionne pas avec les anciens Poseidon1, HWg-STE et HWg-STE plus.
La sonde peut-elle être étalonnée ?
Oui. HWgroup indique un étalonnage possible en 8 points avec l'outil HW group Calibrator (UNI3 Calibrator). Un protocole d'étalonnage avec une sonde donnée peut être fourni en option pour le convertisseur 1W-UNI.
Quelle longueur de bus est possible ?
Pour les versions 1W-UNI, la longueur totale de ligne depuis le port actif est de 60 m au maximum et un port RJ11 actif alimente au plus deux convertisseurs. Au-delà, le 1-Wire hub Power apporte une alimentation externe et permet de ramifier le bus.
À propos de HWgroup
HW group est une entreprise basée à Prague, en République tchèque, spécialisée dans la fabrication de solutions de surveillance à distance. Leur portefeuille comprend plus de 300 produits, distribués mondialement via un réseau de 50 distributeurs.
Voir toute la gamme HWgroupDemander un devis pour le Temp Pt100 1-Wire
Indiquez le nombre de points de mesure, la centrale HWgroup utilisée et la longueur de bus prévue : nous répondons sous 24 h ouvrées avec un conseil technique sur le choix des sondes. Les tarifs sont établis selon les quantités et peuvent inclure les centrales, hubs et accessoires de pose du projet.
Produits similaires
Voir toute la catégorie
Enless TX TEMP CONT2 600-232 - Capteur de température LoRaWAN 2 sondes PT1000
- LoRaWAN
- LoRa propriétaire
- Température
ControlByWEB X-DTS-S12-SUB - Sonde de température 1-Wire submersible inox
- Aucune (filaire)
- 1-Wire
- Température

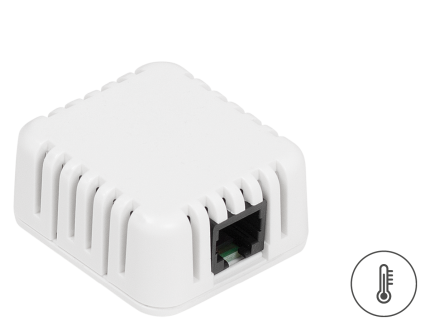

HWgroup Temp HomeBox - Capteur de température d'ambiance 1-Wire RJ11
- Aucune (filaire)
- 1-Wire
- Température
Enless TX TEMP CONT1 600-032 - Capteur de température résultante LoRaWAN
- LoRaWAN
- LoRa propriétaire
- Température
Autres produits HWgroup
Toute la gamme HWgroup
HWgroup Damocles2 1208 - Module d'entrées et sorties Ethernet, 12 DI et 8 DO
- Aucune (filaire)
- Ethernet
- Modbus TCP
HWgroup HTemp CO2 T6440 - Capteur CO2, température et humidité Modbus RTU
- Aucune (filaire)
- RS-485
- Modbus RTU
HWgroup RK-CHM-D - Capteur CO2, température et humidité Modbus RTU à écran
- Aucune (filaire)
- RS-485
- Modbus RTU

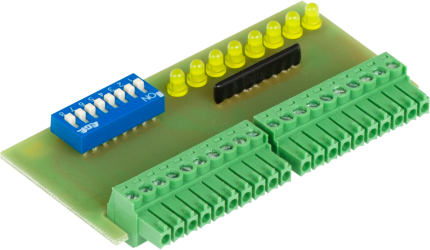

HWgroup I/O Controller 2 Test Board - Carte de test 8 entrées et 8 sorties
