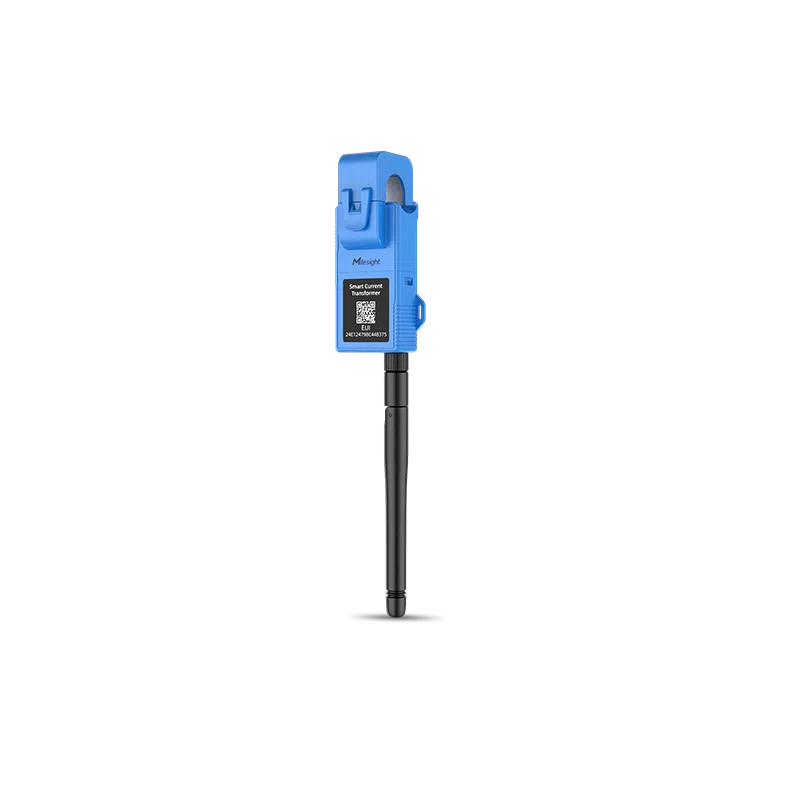

Milesight CT10x - Capteur de courant LoRaWAN à pince auto-alimenté
- LoRaWAN classe A, EU868, antenne externe SMA
- Courant RMS jusqu'à 100, 250 ou 500 A, précision ±1 % au-delà de 5 A
- Auto-alimenté par le courant mesuré, secours 5 V par USB-C
- Pince ouvrante Ø 16 mm ou 36,5 mm, pose sans coupure
- Échantillonnage 3,3 kHz, isolement 2,5 kV, IP30, CE, FCC et UL508
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Courant, Température |
| Usage | Comptage énergétique, GTB / intégration BMS, Maintenance prédictive, Salle serveur / datacenter |
| Alimentation | USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Certifications | UL / cUL |
| Plage de mesure | Courant : jusqu'à 100 A (CT101), 250 A (CT103) ou 500 A (CT105) ; Température câble : -20 à +100 °C |
| Précision | Courant : ±1 % au-delà de 5 A, ±3 % jusqu'à 5 A, résolution 1 mA ; Température : ±1 % |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Calibre de courant | 100 A (CT101), 250 A (CT103), 500 A (CT105) |
| Passage de câble | Ø 16 mm (CT101, CT103), Ø 36,5 mm (CT105) |
| Connecteur | SMA femelle pour antenne LoRaWAN, USB-C |
| Calibre | 100 A, 250 A, 500 A |
- LoRaWAN
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Milesight CT10x est un capteur de courant LoRaWAN à pince qui mesure le courant efficace d'un conducteur et le transmet sans fil, sans pile ni alimentation à câbler : il puise son énergie dans le courant qu'il mesure. Trois calibres couvrent les départs de 100, 250 et 500 A.
Il s'adresse aux exploitants, bureaux d'études énergie et services de maintenance qui veulent sous-compter des circuits, suivre la charge d'équipements ou détecter l'arrêt d'une machine sans modifier le tableau électrique. La pince ouvrante se pose autour du câble en quelques minutes, sans couper l'installation, ce qui en fait un outil rapide pour un audit ou un suivi permanent.
Points forts du CT10x
- Calibres 100 A (CT101), 250 A (CT103) et 500 A (CT105)
- Précision ±1 % au-delà de 5 A, ±3 % jusqu'à 5 A, résolution 1 mA
- Échantillonnage jusqu'à 3,3 kHz, mesure toutes les secondes possible pour une alarme rapide
- Remontée du courant RMS et du courant cumulé à la minute, énergie cumulée en option
- Auto-alimentation par le courant mesuré, aucune pile à remplacer
- Entrée USB-C pour une sonde de température de câble NTC (-20 à +100 °C)
- Alarmes de seuil et de dépassement de plage, voyant d'état
- Conformité CE, FCC et UL508, isolement 2,5 kV
Applications en bâtiment et sur site technique
- Tertiaire : sous-comptage des départs éclairage, prises et CVC pour répondre aux exigences de suivi des consommations.
- Datacenter et salles serveurs : suivi de la charge des départs et alerte en cas de surintensité.
- Industrie et ateliers : détection de marche ou d'arrêt d'une machine, comptage d'heures de fonctionnement, maintenance prédictive.
- Logistique et commerce : surveillance des groupes froids et des compresseurs, alarme en cas de défaut.
- Collectivités : instrumentation rapide de bâtiments existants pour un audit énergétique sans travaux.
Intégration et compatibilité
Le CT10x fonctionne avec les passerelles et serveurs réseau LoRaWAN standard en OTAA ou ABP, et avec Milesight Development Platform. Depuis une passerelle Milesight, les mesures sont transmises à la supervision ou à la GTB selon les interfaces de la passerelle (MQTT, HTTP, Modbus ou BACnet selon le modèle). Milesight fournit le décodeur de trames pour les serveurs réseau tiers.
La configuration se fait par le port USB-C avec le logiciel Milesight ToolBox, puis à distance par trame descendante : intervalle de remontée, seuils d'alarme, activation de l'énergie cumulée. Le firmware se met à jour à distance (FUOTA).
Découvrez nos autres capteurs de courant, les compteurs électriques pour un comptage certifié et les passerelles LoRaWAN de la marque Milesight.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| CT101-868M | 100 A, passage Ø 16 mm, module radio détachable | Circuits terminaux, petits équipements, armoires divisionnaires |
| CT103-868M | 250 A, passage Ø 16 mm, module radio détachable | Départs moyens, CVC, groupes froids |
| CT105-868M | 500 A, passage Ø 36,5 mm | Arrivées et départs de forte puissance, câbles de grosse section |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Grandeur mesurée | Courant efficace (RMS) |
| Fréquence d'échantillonnage | 3,3 kHz |
| Fréquence réseau | 50 à 60 Hz |
| Courant primaire nominal | 100 A (CT101), 250 A (CT103), 500 A (CT105) |
| Courant secondaire nominal | 100 mA (CT101), 125 mA (CT103), 150 mA (CT105) |
| Courant minimal de remontée en auto-alimentation | CT101 : 1,5 A (1 min) ou 1,4 A (10 min) ; CT103 : 3 A ou 2,8 A ; CT105 : 5 A ou 4,7 A |
| Précision | ±1 % au-delà de 5 A, ±3 % jusqu'à 5 A |
| Résolution | 1 mA |
| Sonde de température | NTC sur USB-C, -20 à +100 °C, ±1 % |
| Protocole | LoRaWAN classe A (OTAA, ABP) |
| Fréquence | EU868 |
| Puissance d'émission | 16 dBm (868 MHz) |
| Sensibilité | -137 dBm |
| Antenne | Connecteur SMA 50 Ω (femelle) |
| Port | 1 USB-C : alimentation, configuration, console, sonde de température |
| Fonctions logicielles | Alarme de seuil, alarme de dépassement de plage, FUOTA |
| Alimentation | Courant induit du conducteur mesuré ou 5 V par USB-C |
| Tension d'isolement | 2,5 kV AC eff. (1 mA, 1 min) |
| Longueur de câble | 1 m |
| Température de fonctionnement | -20 à +70 °C |
| Température de stockage | -25 à +80 °C |
| Humidité | 95 %HR maximum sans condensation |
| Indice de protection | IP30 |
| Dimensions | Module radio 38 x 34,5 x 16 mm ; CT101 et CT103 86,5 x 31 x 37,4 mm ; pince CT105 68 x 86 x 41,8 mm |
| Poids | Module radio 13,05 g ; CT101 et CT103 85,65 g ; pince CT105 276,75 g |
| Matériaux | PBT et PC UL94 V0, bleu |
| Installation | Pince suspendue sur le conducteur, module radio fixé par collier |
| Certifications | CE, FCC, UL508 |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Température, Courant
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Maintenance prédictive
- Alimentation
- USB
- Indice de protection
- IP20 à IP40 (intérieur)
- Certifications
- UL / cUL
- Plage de mesure
- Courant : jusqu'à 100 A (CT101), 250 A (CT103) ou 500 A (CT105) ; Température câble : -20 à +100 °C
- Précision
- Courant : ±1 % au-delà de 5 A, ±3 % jusqu'à 5 A, résolution 1 mA ; Température : ±1 %
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Calibre de courant
- 100 A (CT101), 250 A (CT103), 500 A (CT105)
- Passage de câble
- Ø 16 mm (CT101, CT103), Ø 36,5 mm (CT105)
- Connecteur
- SMA femelle pour antenne LoRaWAN, USB-C
- Calibre
- 100 A, 250 A, 500 A
Contenu et accessoires compatibles
Le colis comprend le capteur, une sonde de température NTC à connecteur USB-C (câble de 1 m), une antenne LoRaWAN courte, un guide rapide et une carte de garantie. Les CT101 et CT103 sont aussi livrés avec un capot pour le module radio et une rallonge de 1 m, utile pour déporter l'émetteur hors de l'armoire. Une antenne magnétique est proposée en option pour améliorer la portée depuis un tableau métallique.
Documentation
Questions fréquentes
Le CT10x a-t-il besoin d'une pile ou d'une alimentation ?
Non. Il s'alimente par le courant induit dans le conducteur mesuré. Il faut toutefois un courant minimal pour qu'il émette : par exemple 1,5 A avec une remontée par minute ou 1,4 A toutes les 10 minutes pour le CT101, et 5 A ou 4,7 A pour le CT105. Pour mesurer des courants plus faibles, alimentez-le en 5 V par son port USB-C.
Quel calibre choisir ?
Choisissez le calibre juste au-dessus du courant maximal du départ : 100 A pour le CT101, 250 A pour le CT103 et 500 A pour le CT105. Vérifiez aussi le diamètre du câble : passage de 16 mm sur les CT101 et CT103, 36,5 mm sur le CT105.
Mesure-t-il l'énergie consommée ?
Le CT10x mesure le courant efficace (RMS) et le courant cumulé, avec en option une remontée d'énergie cumulée. Il ne mesure pas la tension : pour un comptage d'énergie active certifié, préférez un compteur électrique. Le CT10x est idéal pour suivre la charge d'un départ ou l'état de marche d'une machine.
Faut-il couper le circuit pour l'installer ?
Non. La pince s'ouvre et se referme autour d'un seul conducteur de phase, sans déconnexion. L'installation doit néanmoins être réalisée par une personne habilitée, dans le respect des règles de sécurité électrique.
Quelle différence avec le CT30x ?
Le CT10x surveille un seul conducteur avec une pince. Le CT30x relie trois pinces à un même émetteur pour suivre les trois phases d'un départ triphasé, jusqu'à 300, 500 ou 1 000 A par pince.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le CT10x
Précisez le nombre de départs à équiper et les calibres visés : nous revenons vers vous sous 24 h ouvrées avec un conseil technique et une proposition adaptée à vos quantités. Nous vous aidons aussi à dimensionner les passerelles et à préparer la remontée des données vers votre supervision.
Produits similaires
Voir toute la catégorie
Eastron ESCT-T - Transformateur de courant ouvrant 1 A ou 5 A, 100 à 600 A
- Courant

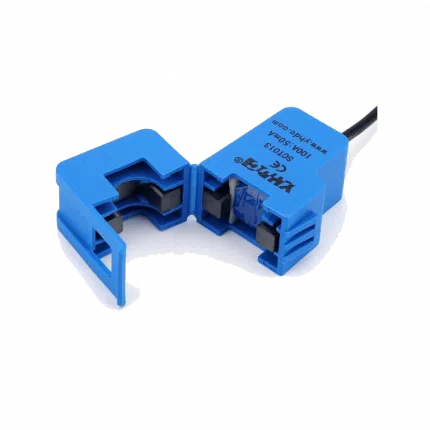

Dragino SCT - Transformateur de courant ouvrant 100 à 600 A pour CS01
