Milesight CTH01-CT - Capteur de courant ouvrant et Rogowski pour CTH01
- Tores ouvrants 100, 300, 500 et 1 000 A, classe 0,5
- Bobine de Rogowski souple 4 000 A, ±2 %, passage Ø 150 mm
- Connecteur RJ11 pour la centrale LoRaWAN Milesight CTH01
- Isolement 3 kV AC, boîtier UL94 V0, -40 à +55 °C
| Grandeur mesurée | Courant |
|---|---|
| Usage | Comptage énergétique |
| Plage de mesure | Courant : 0 à 100 A, 0 à 300 A, 0 à 500 A, 0 à 1 000 A ou 0 à 4 000 A selon la référence |
| Précision | Courant : classe 0,5 (tores ouvrants) ; ±2 % (bobine de Rogowski) |
| Compatibilité | Milesight CTH01 |
| Connecteur | RJ11 |
| Calibre de courant | 100 A (Ø 16 mm), 300 A (Ø 24 mm), 500 A (Ø 36,6 mm), 1 000 A (Ø 51 mm), 4 000 A Rogowski (Ø 150 mm) |
| Calibre | 100 A, 300 A, 500 A, 1000 A, 4000 A |
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les capteurs de courant Milesight CTH01-CT sont les tores ouvrants et la bobine de Rogowski destinés à la centrale de mesure d'énergie LoRaWAN Milesight CTH01. Chaque capteur se raccorde en RJ11 à un canal de courant de la centrale et mesure le courant d'un conducteur sans le déconnecter.

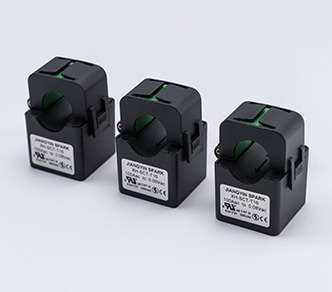

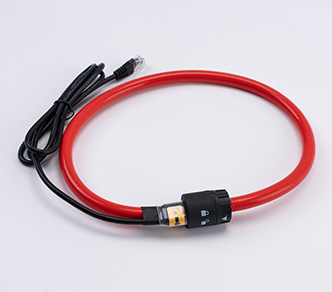

Les tores à noyau ouvrant (split-core) de 100, 300, 500 et 1 000 A se clipsent autour du câble existant, avec une précision de classe 0,5. La bobine de Rogowski souple de 4 000 A (±2 %) entoure les gros conducteurs et les jeux de barres jusqu'à 150 mm de diamètre.
Points forts du CTH01-CT
- Calibres 0-100 A, 0-300 A, 0-500 A, 0-1 000 A (tores ouvrants) et 0-4 000 A (Rogowski)
- Précision classe 0,5 pour les tores, ±2 % pour la bobine de Rogowski
- Isolement 3 kV AC eff. (1 mA, 1 min), boîtier ignifuge UL94 V0
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| CTH01-100A | Tore ouvrant 0-100 A, Ø 16 mm, 100 g | Départs terminaux et circuits divisionnaires |
| CTH01-300A | Tore ouvrant 0-300 A, Ø 24 mm, 195 g | Tableaux divisionnaires, CVC, cuisines |
| CTH01-500A | Tore ouvrant 0-500 A, Ø 36,6 mm, 287 g | Départs de puissance, groupes froids |
| CTH01-1000A | Tore ouvrant 0-1 000 A, Ø 51 mm, 835 g | Arrivées de TGBT de taille moyenne |
| CTH01-4000A | Bobine de Rogowski 0-4 000 A, Ø 150 mm, 115,1 g | Arrivées générales, jeux de barres, gros câbles |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Transformateur de courant à noyau ouvrant (100 à 1 000 A), bobine de Rogowski (4 000 A) |
| Précision | Classe 0,5 (tores), ±2 % (Rogowski) |
| Dimensions | 35,5 x 30,8 x 45,6 mm (100 A), 56,5 x 36,5 x 68,5 mm (300 A), 69 x 42,1 x 86 mm (500 A) |
| Tension d'isolement | 3 kV AC eff. (1 mA, 1 min) |
| Tenue au feu | UL94 V0 |
| Température de fonctionnement | -40 à +55 °C |
| Raccordement | RJ11 vers un canal de courant de la centrale CTH01 |
| Installation | Suspendu sur le conducteur mesuré |
Critères de sélection
- Grandeur mesurée
- Courant
- Usage
- Comptage énergétique
- Plage de mesure
- Courant : 0 à 100 A, 0 à 300 A, 0 à 500 A, 0 à 1 000 A ou 0 à 4 000 A selon la référence
- Précision
- Courant : classe 0,5 (tores ouvrants) ; ±2 % (bobine de Rogowski)
- Compatibilité
- Milesight CTH01
- Connecteur
- RJ11
- Calibre de courant
- 100 A (Ø 16 mm), 300 A (Ø 24 mm), 500 A (Ø 36,6 mm), 1 000 A (Ø 51 mm), 4 000 A Rogowski (Ø 150 mm)
- Calibre
- 100 A, 300 A, 500 A, 1000 A, 4000 A
Contenu et accessoires compatibles
Ces capteurs s'utilisent avec la centrale de mesure d'énergie Milesight CTH01. D'autres modèles sont disponibles dans le rayon capteurs de courant et TC et la gamme Milesight.
Documentation
Questions fréquentes
Peut-on mélanger les calibres sur une même centrale CTH01 ?
Oui, tores ouvrants et bobines de Rogowski peuvent cohabiter sur une même centrale. À l'intérieur d'un même groupe de mesure, notamment pour un circuit triphasé, il faut en revanche utiliser le même type de capteur.
Faut-il couper le circuit pour poser un tore ?
Non. Les tores 100 à 1 000 A s'ouvrent pour se clipser autour du conducteur, et la bobine de Rogowski 4 000 A se referme autour du câble ou de la barre.
Ces capteurs fonctionnent-ils avec d'autres compteurs ?
Ils sont prévus pour la centrale Milesight CTH01, avec un connecteur RJ11.
À propos de Milesight

Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le CTH01-CT
Précisez les calibres et quantités souhaités : nous vous répondons sous 24 h ouvrées avec des tarifs adaptés. Nous vous aidons à choisir le calibre adapté.
