Milesight CT303 / CT305 / CT310 - Capteur de courant triphasé LoRaWAN
- LoRaWAN classe A, EU868, 3 pinces sur un seul émetteur
- Courant RMS par phase jusqu'à 300, 500 ou 1 000 A, précision ±1 %
- Auto-alimenté par la phase A, secours 5 V par USB-C
- Sonde de température de câble NTC fournie, -20 à +100 °C
- Échantillonnage 3,3 kHz, isolement 3 kV, IP30, CE, FCC et UL508
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Courant, Température |
| Usage | Comptage énergétique, GTB / intégration BMS, Maintenance prédictive, Salle serveur / datacenter |
| Alimentation | USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Certifications | UL / cUL |
| Plage de mesure | Courant : jusqu'à 300 A (CT303), 500 A (CT305) ou 1 000 A (CT310) par phase ; Température câble : -20 à +100 °C |
| Précision | Courant : ±1 %, résolution 1 mA ; Température : ±1 % |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Calibre de courant | 300 A (CT303), 500 A (CT305), 1 000 A (CT310) par pince |
| Passage de câble | Ø 24,2 mm (CT303), Ø 36,5 mm (CT305), Ø 51 mm (CT310) |
| Connecteur | SMA femelle pour antenne LoRaWAN, USB-C |
| Calibre | 300 A, 500 A, 1000 A |
- LoRaWAN
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

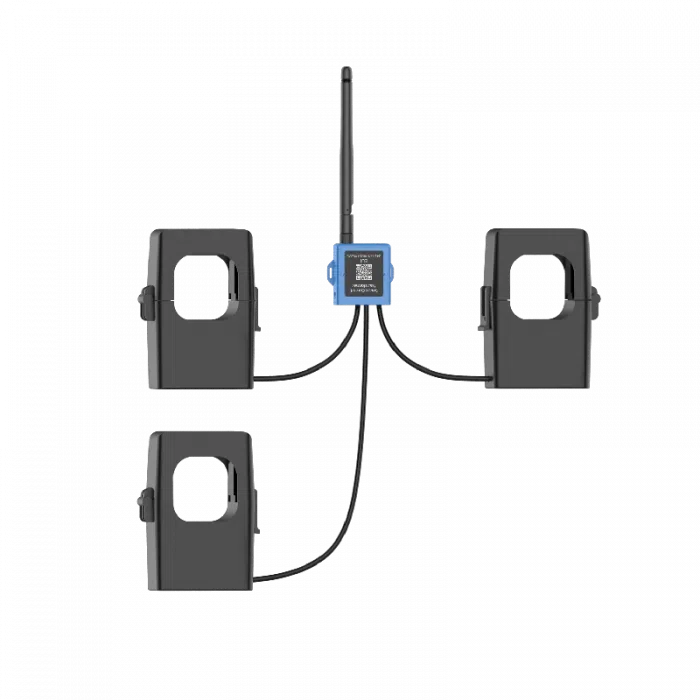

Le Milesight CT30x est un capteur de courant triphasé LoRaWAN composé de trois pinces ouvrantes reliées à un émetteur radio. Il mesure en continu le courant efficace de chaque phase d'un départ, jusqu'à 300 A (CT303), 500 A (CT305) ou 1 000 A (CT310), et le transmet sans fil sans pile ni câble d'alimentation.
Il répond aux besoins de sous-comptage et de surveillance des tableaux généraux et divisionnaires : suivi de la charge d'un TGBT, détection de déséquilibre entre phases, contrôle du fonctionnement des gros équipements CVC ou de production. La pose se fait sans couper l'installation, ce qui le rend adapté aux bâtiments occupés et aux sites qui ne peuvent pas s'arrêter.
Points forts du CT30x
- Trois pinces pour mesurer simultanément les trois phases
- Calibres 300 A, 500 A et 1 000 A par pince
- Précision ±1 %, résolution 1 mA, échantillonnage jusqu'à 3,3 kHz
- Remontée du courant RMS et du courant cumulé à la minute, énergie cumulée en option
- Mesure toutes les secondes possible pour une alarme rapide
- Auto-alimentation par la phase A, aucune pile à remplacer
- Sonde NTC de température de câble fournie, -20 à +100 °C
- Conformité CE, FCC et UL508, isolement 3 kV
Applications en bâtiment et sur site technique
- Tertiaire et enseignement : sous-comptage des départs CVC, éclairage et cuisines pour le suivi des consommations.
- Datacenter et salles techniques : suivi de la charge par phase des départs onduleurs et climatisation, alerte de surcharge.
- Industrie : surveillance des moteurs, compresseurs et lignes de production, détection de déséquilibre et maintenance prédictive.
- Logistique et grande distribution : suivi des centrales froid et des bornes de charge.
- Santé et collectivités : instrumentation des tableaux sans coupure dans des bâtiments occupés en permanence.
Intégration et compatibilité
Le CT30x est compatible avec les passerelles et serveurs réseau LoRaWAN standard en OTAA ou ABP, ainsi qu'avec Milesight Development Platform. Avec une passerelle Milesight, les mesures des trois phases sont transmises à la GTB ou à la plateforme énergie via les interfaces de la passerelle (MQTT, HTTP, Modbus ou BACnet selon le modèle). Le décodeur de trames Milesight facilite l'intégration dans les serveurs réseau tiers.
Le paramétrage se fait par USB-C avec le logiciel Milesight ToolBox, puis à distance par trame descendante : intervalle de remontée, seuils, énergie cumulée. Les mises à jour de firmware se font à distance (FUOTA).
Comparez avec nos autres capteurs de courant, nos compteurs électriques et les passerelles LoRaWAN de la gamme Milesight.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| CT303-868M | 3 pinces de 300 A, passage Ø 24,2 mm | Départs divisionnaires, CVC, cuisines |
| CT305-868M | 3 pinces de 500 A, passage Ø 36,5 mm | Départs principaux, groupes froids, onduleurs |
| CT310-868M | 3 pinces de 1 000 A, passage Ø 51 mm | Arrivées de TGBT et gros consommateurs industriels |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Grandeur mesurée | Courant efficace (RMS) par phase |
| Fréquence d'échantillonnage | 3,3 kHz |
| Fréquence réseau | 50 à 60 Hz |
| Courant primaire nominal par pince | 300 A (CT303), 500 A (CT305), 1 000 A (CT310) |
| Courant secondaire nominal | 150 mA |
| Courant minimal de remontée en auto-alimentation | CT303 : 3 A (1 min) ou 2,5 A (10 min) ; CT305 : 5 A ou 4,5 A ; CT310 : 10 A ou 8,5 A |
| Précision | ±1 % |
| Résolution | 1 mA |
| Sonde de température | 1 sonde NTC, -20 à +100 °C, ±1 % |
| Protocole | LoRaWAN classe A (OTAA, ABP) |
| Fréquence | EU868 |
| Puissance d'émission | 16 dBm (868 MHz) |
| Sensibilité | -137 dBm |
| Antenne | Connecteur SMA 50 Ω (femelle) |
| Port | 1 USB-C : alimentation, configuration, console, sonde de température |
| Fonctions logicielles | Alarme de seuil, alarme de dépassement de plage, FUOTA |
| Alimentation | Courant induit de la phase A ou 5 V par USB-C |
| Tension d'isolement | 3 kV AC eff. (1 mA, 1 min) |
| Longueur de câble | 1 m |
| Température de fonctionnement | Émetteur -20 à +70 °C, pinces -40 à +55 °C |
| Température de stockage | Émetteur -25 à +80 °C, pinces -40 à +55 °C |
| Humidité | 95 %HR maximum sans condensation |
| Indice de protection | IP30 |
| Dimensions de l'émetteur | 38 x 34,5 x 16 mm |
| Dimensions d'une pince | CT303 56,5 x 36,5 x 68,5 mm ; CT305 68 x 86 x 41,8 mm ; CT310 97,1 x 119 x 59,5 mm |
| Poids | Émetteur 13,05 g ; pince 250 g (CT303), 276,75 g (CT305), 855,55 g (CT310) |
| Matériaux | PBT et PC UL94 V0, bleu |
| Installation | Pinces suspendues sur les conducteurs, émetteur fixé par collier |
| Certifications | CE, FCC, UL508 |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Température, Courant
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique, Maintenance prédictive
- Alimentation
- USB
- Indice de protection
- IP20 à IP40 (intérieur)
- Certifications
- UL / cUL
- Plage de mesure
- Courant : jusqu'à 300 A (CT303), 500 A (CT305) ou 1 000 A (CT310) par phase ; Température câble : -20 à +100 °C
- Précision
- Courant : ±1 %, résolution 1 mA ; Température : ±1 %
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Calibre de courant
- 300 A (CT303), 500 A (CT305), 1 000 A (CT310) par pince
- Passage de câble
- Ø 24,2 mm (CT303), Ø 36,5 mm (CT305), Ø 51 mm (CT310)
- Connecteur
- SMA femelle pour antenne LoRaWAN, USB-C
- Calibre
- 300 A, 500 A, 1000 A
Contenu et accessoires compatibles
Le colis comprend le transformateur de courant intelligent avec ses trois pinces, une sonde de température NTC à connecteur USB-C (1 m), une antenne LoRaWAN courte, un guide rapide et une carte de garantie. Une antenne magnétique est disponible en option pour sortir le signal d'une armoire métallique.
Documentation
Questions fréquentes
Comment le CT30x est-il alimenté ?
Il s'alimente par le courant induit dans la phase A : aucune pile n'est nécessaire. Un courant minimal est requis pour émettre, par exemple 3 A avec une remontée par minute sur le CT303, 5 A sur le CT305 et 10 A sur le CT310. En dessous, ou pour une mesure en continu, alimentez-le en 5 V par USB-C.
Quel modèle choisir ?
Le choix dépend du courant maximal par phase et du diamètre des câbles : CT303 jusqu'à 300 A avec passage de 24,2 mm, CT305 jusqu'à 500 A avec 36,5 mm, CT310 jusqu'à 1 000 A avec 51 mm. Nous pouvons valider le calibre à partir de votre schéma unifilaire.
Remplace-t-il un compteur d'énergie ?
Non. Le CT30x mesure le courant de chaque phase, le courant cumulé et peut remonter une énergie cumulée en option, mais il ne mesure pas la tension. Pour une facturation ou un comptage d'énergie active de référence, associez-le ou préférez un compteur électrique.
Quelle différence avec le CT10x ?
Le CT10x surveille un seul conducteur. Le CT30x relie trois pinces à un même émetteur LoRaWAN pour suivre les trois phases d'un départ triphasé et repérer un déséquilibre, avec des calibres plus élevés jusqu'à 1 000 A.
Peut-on surveiller l'échauffement des câbles ?
Oui. Une sonde de température NTC à connecteur USB-C, fournie, mesure la température d'un câble ou d'une connexion de -20 à +100 °C. Une alarme de seuil prévient d'un échauffement anormal.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le CT30x
Précisez le nombre de départs triphasés à équiper et les calibres visés : nous revenons vers vous sous 24 h ouvrées avec un conseil technique et une proposition adaptée à vos quantités. Nous vous aidons aussi à dimensionner les passerelles et à préparer la remontée des données vers votre supervision.
