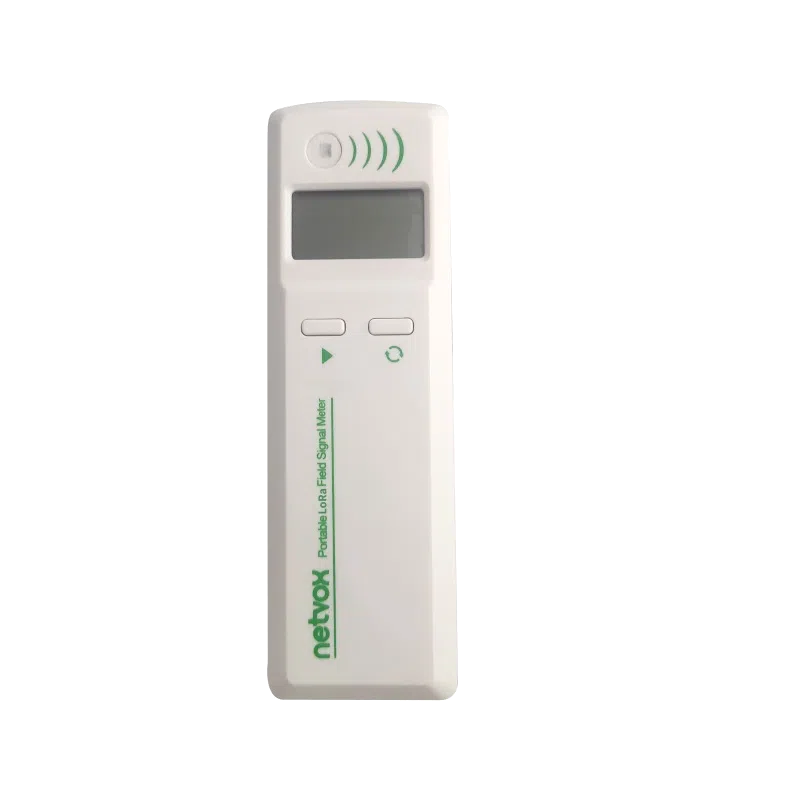

Réf. R716SNetvox R716S - Testeur de couverture LoRaWAN portable à écran LCD
- Mesure terrain de la liaison LoRaWAN : RSSI ou niveau de 0 à 9 sur écran LCD
- Niveau calculé sur le taux de perte de paquets (9 = moins de 10 % de pertes)
- LoRaWAN Classe A, sensibilité -136 dBm en SF12
- 2 piles AA alcalines, veille 28 µA
- Boîtier IP40 de 112 x 34 x 17 mm
| Connectivité radio | LoRaWAN |
|---|---|
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Pose libre / bureau |
| Bande de fréquences | 868 MHz (EU868) |
| Affichage | Écran LCD : RSSI ou niveau de signal de 0 à 9 |
| Piles | 2 x AA alcalines 1,5 V |
| Dimensions | 112 x 34 x 17 mm |
- LoRaWAN
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Netvox R716S est un testeur de couverture LoRaWAN portable. Il rejoint le réseau comme un capteur, mesure la qualité réelle de la liaison avec la passerelle et affiche le résultat sur un écran LCD : puissance reçue (RSSI) ou niveau de signal de 0 à 9.
Il sert aux intégrateurs et aux techniciens qui déploient des capteurs LoRaWAN dans un bâtiment. Avant de fixer un détecteur au fond d'un sous-sol, d'une gaine technique ou d'un parking, on vérifie sur place que la liaison est exploitable, ce qui évite les capteurs muets et les retours sur site.
Points forts du R716S
- Écran LCD : RSSI avec la touche Signal, niveau de 0 à 9 avec la touche Level
- Niveau de signal calculé sur le taux de perte de paquets, par tranches de 10 %
- Rafraîchissement toutes les 5 secondes pendant 30 secondes, puis résultat final
- LoRaWAN Classe A, module Semtech SX1276, sensibilité -136 dBm en SF12
- 2 piles AA alcalines, veille 28 µA, mise en veille automatique après 40 secondes
- Indicateur de pile faible à 2,4 V directement sur l'écran
- Boîtier IP40 de poche, 112 x 34 x 17 mm
Applications en bâtiment et sur site technique
- Avant-projet : relevé de couverture pièce par pièce pour dimensionner le nombre et l'emplacement des passerelles d'un site tertiaire ou d'un campus.
- Pose de capteurs : validation de chaque emplacement difficile (sous-sol, local compteurs, chambre froide, gaine technique) avant fixation.
- Maintenance : diagnostic d'un capteur qui ne remonte plus, en distinguant panne d'appareil et défaut de couverture.
- Exploitation multisite : contrôle de la couverture après des travaux, un cloisonnement ou un déplacement de passerelle.
Intégration et compatibilité
Le R716S est un appareil LoRaWAN Classe A standard : il se déclare sur le serveur réseau (ChirpStack, The Things Stack, ThingPark d'Actility ou serveur intégré) comme tout capteur, et mesure la liaison avec les passerelles LoRaWAN réellement en service. Netvox cite Actility/ThingPark, TTN et MyDevices/Cayenne parmi les plateformes compatibles.
Un appui sur une touche réveille le testeur : il affiche noNE, rejoint le réseau puis rafraîchit la mesure toutes les 5 secondes pendant 30 secondes, et affiche le résultat final pendant les 10 dernières secondes. La fonction Netvox Rejoin, réglable sur le FPort 0x20, vérifie périodiquement la connexion et relance l'adhésion au réseau si besoin (contrôle toutes les 2 heures et seuil de 3 échecs par défaut).
Retrouvez les autres outils de paramétrage et de test et toute la gamme Netvox.
Caractéristiques techniques
| Fonction | Mesure de la qualité de liaison LoRaWAN entre la passerelle et l'appareil |
| Affichage | Écran LCD : RSSI ou niveau de signal de 0 à 9 |
| Correspondance des niveaux | Niveau 9 : 0 à 10 % de pertes ; niveau 0 : 90 à 100 % de pertes |
| Cycle de mesure | Rafraîchissement toutes les 5 s pendant 30 s, résultat final pendant 10 s, veille après 40 s |
| Commandes | Touche Signal (RSSI) et touche Level (niveau) |
| Alimentation | 2 piles AA alcalines 1,5 V |
| Tension de fonctionnement | 2,3 à 3,0 V |
| Seuil de tension basse | 2,4 V (« ! » affiché à l'écran) |
| Courant en veille | 28 µA |
| Module radio | Semtech SX1276, LoRa ou FSK (au choix) |
| Protocole | LoRaWAN Classe A, saut de fréquence (FHSS) |
| Bandes LoRaWAN | EU863-870, US902-928, AU915-928, KR920-923, AS923-1/2/3, IN865-867, CN470-510 (définie en usine) |
| Puissance d'émission | 16 dBm en EU868 (20 dBm en US915, AU915 et IN865) |
| Sensibilité de réception | -136 dBm (LoRa, SF12, 293 bit/s) ; -121 dBm (FSK, 1,2 kbit/s) |
| Débit | 0,3 à 50 kbit/s en LoRa ; 1,2 à 300 kbit/s en FSK |
| Antenne | Intégrée |
| Portée | Jusqu'à 10 km, selon l'environnement |
| Dimensions | 112 x 34 x 17 mm |
| Indice de protection | IP40 |
| Température de fonctionnement | -20 à +55 °C |
| Température de stockage | -40 à +85 °C |
| Humidité de fonctionnement | Moins de 90 % HR, sans condensation |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Pose libre / bureau
- Bande de fréquences
- 868 MHz (EU868)
- Affichage
- Écran LCD : RSSI ou niveau de signal de 0 à 9
- Piles
- 2 x AA alcalines 1,5 V
- Dimensions
- 112 x 34 x 17 mm
Contenu et accessoires compatibles
Le R716S fonctionne avec deux piles AA alcalines 1,5 V. Il suppose un réseau LoRaWAN en service et un enregistrement préalable sur le serveur réseau. Il n'est pas étanche : protégez-le de la pluie et de l'humidité lors des relevés extérieurs.
Documentation
Questions fréquentes
Comment lire le niveau de signal du R716S ?
La touche Signal affiche la puissance reçue (RSSI). La touche Level affiche un niveau de 0 à 9 qui traduit le taux de perte de paquets : 9 correspond à moins de 10 % de pertes, 0 à plus de 90 %. Le résultat final s'affiche au bout d'environ 30 secondes de mesure.
Que signifie l'affichage noNE ?
Le testeur n'a pas encore rejoint le réseau, ou la liaison est trop faible. Il affiche noNE au début de chaque cycle puis lance la mesure dès que la connexion est stable. Si l'affichage persiste, vérifiez l'enregistrement de l'appareil sur le serveur réseau et la couverture de la passerelle.
Faut-il enregistrer le R716S sur le serveur LoRaWAN ?
Oui. C'est un équipement LoRaWAN Classe A : il doit être déclaré sur le serveur réseau, comme un capteur, pour joindre le réseau et mesurer la liaison réelle avec la passerelle.
Quelle autonomie pour les piles ?
Netvox ne donne pas de durée fixe. Le testeur se met en veille 40 secondes après la dernière action et consomme 28 µA au repos ; un point d'exclamation s'affiche quand la tension descend à 2,4 V. Le calculateur Netvox permet une estimation selon l'usage.
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
Voir toute la gamme NetvoxDemander un devis pour le R716S
Précisez votre projet de déploiement et le nombre de testeurs souhaité : nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Nos techniciens peuvent aussi vous conseiller sur le choix et l'emplacement des passerelles.
