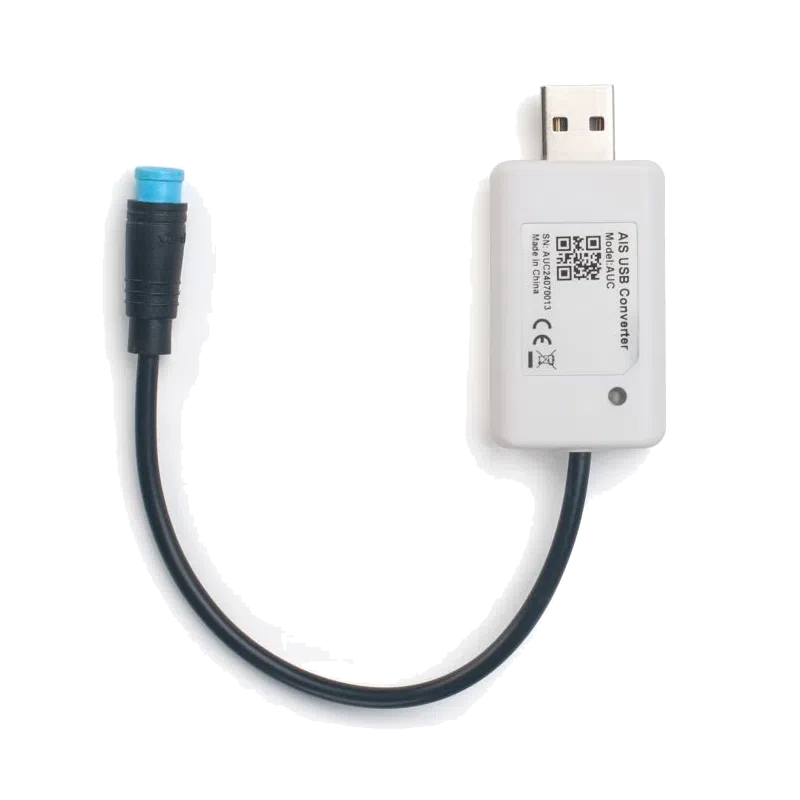

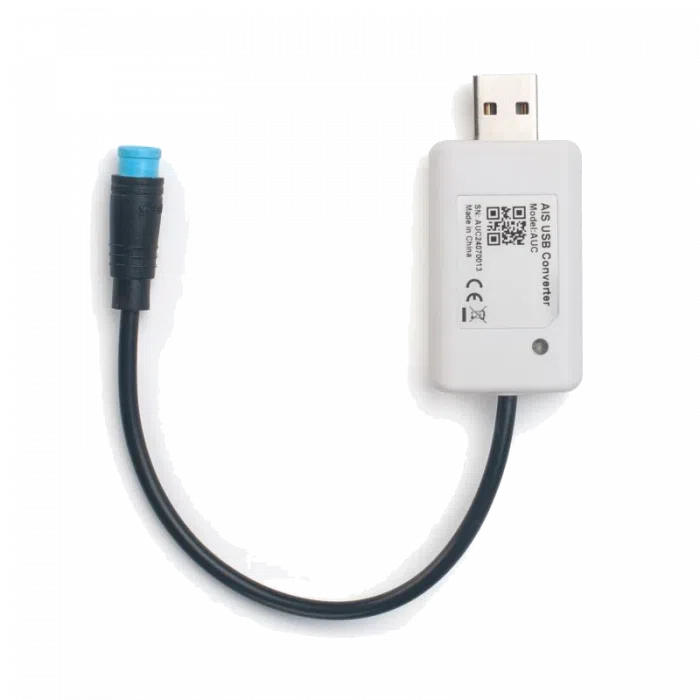

Réf. AUCDragino AUC - Adaptateur USB de configuration pour caméra AIS01
- Adaptateur USB vers UART TTL dédié aux capteurs d'image Dragino AIS (AIS01-LB)
- Calibrage de la caméra : affichage de l'image et saisie des zones de lecture
- Mise à jour du firmware de la caméra AIS, possible uniquement par liaison série
- Liaison à 921 600 bauds, alimenté par le port USB du PC
- Emballage de 100 x 80 x 30 mm, 40 g
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | USB |
| Alimentation | USB |
| Compatibilité | Dragino AIS01-LB et capteurs d'image AIS |
| Liaison | USB (PC) vers UART TTL (capteur AIS) |
| Débit série | 921 600 bauds |
- Aucune (filaire)
- USB
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
L'adaptateur USB Dragino AUC relie un PC à la caméra des capteurs de lecture de compteurs Dragino AIS, dont l'AIS01-LB. Il établit une liaison série UART TTL qui sert à calibrer la lecture des index et à mettre à jour le firmware de la caméra.
C'est l'outil de mise en service à prévoir avec un premier lot d'AIS01 : l'intégrateur visualise l'image prise par le capteur, ajuste sa position face au cadran et enregistre les zones de chiffres à reconnaître. Un seul adaptateur suffit pour paramétrer tous les capteurs d'un déploiement.
Points forts de l'AUC
- Liaison USB vers UART TTL, branchement direct sur le capteur AIS
- Affichage de l'image complète de la caméra depuis le PC pour valider le cadrage
- Définition des zones de lecture (ROI) pour compteurs à rouleaux ou à aiguilles
- Mise à jour du firmware de la caméra, que l'AIS n'accepte que par liaison série
- Communication à 921 600 bauds, alimentation par le port USB
Applications en bâtiment et sur site technique
- Télérelève de compteurs d'eau, de gaz ou d'électricité existants sans remplacement du compteur.
- Collectivités et bailleurs : mise en service d'un parc d'AIS01 sur des compteurs de bâtiments dispersés.
- Industrie : lecture automatique de manomètres et de cadrans à aiguille après changement de firmware.
Intégration et compatibilité
Sous Windows, le calibrage passe par le logiciel HMX_FT4222H_GUI fourni par Dragino : choix du port série, débit de 921 600 bauds, affichage de l'image puis saisie des coordonnées de chaque chiffre du cadran. La mise à jour passe par l'outil OTA_Tool en mode UART. Dragino recommande de placer la caméra à 3 à 7 cm d'un cadran à rouleaux. Retrouvez nos autres outils de configuration et de test et la gamme Dragino.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Adaptateur USB vers UART TTL pour capteurs d'image AIS |
| Usages | Calibrage de la caméra, lecture de l'image, mise à jour du firmware |
| Débit série | 921 600 bauds |
| Alimentation | Par le port USB du PC |
| Logiciels | HMX_FT4222H_GUI (calibrage), OTA_Tool (firmware) |
| Emballage | 100 x 80 x 30 mm, 40 g |
| Compatibilité | Dragino AIS01-LB et capteurs d'image AIS |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- USB
- Alimentation
- USB
- Compatibilité
- Dragino AIS01-LB et capteurs d'image AIS
- Liaison
- USB (PC) vers UART TTL (capteur AIS)
- Débit série
- 921 600 bauds
Documentation
Questions fréquentes
L'AUC est-il indispensable avec l'AIS01 ?
Il est nécessaire pour calibrer la lecture du cadran et pour mettre à jour la caméra, qui ne se programme que par liaison série. Un adaptateur suffit pour paramétrer plusieurs capteurs.
Peut-on lire un compteur à aiguilles ?
Oui, après chargement du firmware dédié aux cadrans à aiguilles, réalisé avec l'AUC. Le décodeur doit aussi être remplacé côté serveur.
Faut-il un logiciel particulier ?
Oui : HMX_FT4222H_GUI pour le calibrage et OTA_Tool pour le firmware, fournis par Dragino pour Windows.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour l'AUC
Indiquez le nombre de capteurs AIS01 et le type de compteurs à relever : nous vous répondons sous 24 h ouvrées avec un conseil de mise en service. Les tarifs sont établis selon les quantités.
