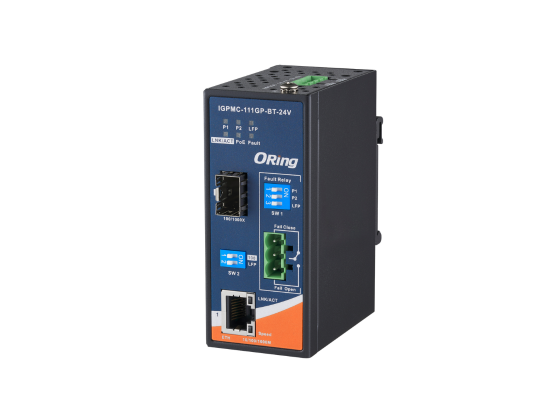

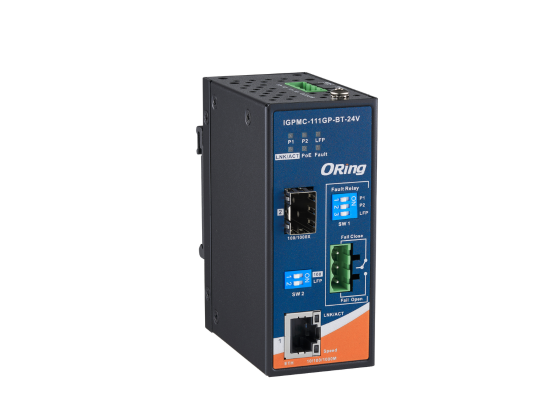

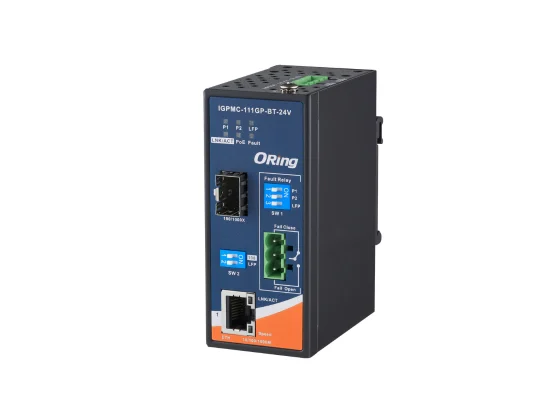

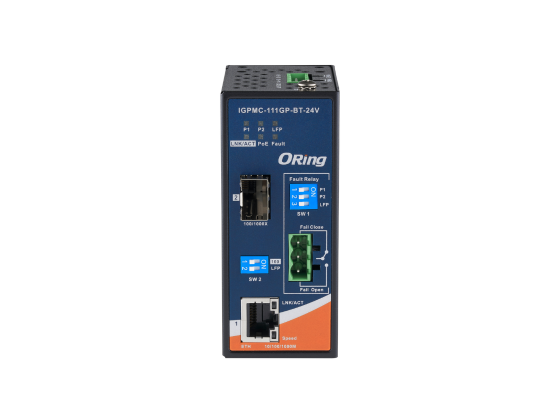

ORing IGPMC-111GP-BT-24V - Convertisseur fibre PoE 802.3bt 90 W industriel
- 1 port RJ45 Gigabit PoE IEEE 802.3af/at/bt, jusqu'à 90 W
- 1 cage SFP 100/1000Base-X pour fibre multimode ou monomode
- Double entrée 12 à 57 VDC et relais de défaut 1 A sous 24 VDC
- Boîtier IP30 rail DIN ou mural, -40 à +75 °C
- Fonction LFP par DIP switch, garantie constructeur 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Gigabit, Non administrable, PoE (fournit l'alimentation), Ports SFP / fibre |
| Entrées et sorties | Sortie relais |
| Connecteur | RJ45 x 1, cage SFP x 1, bornier 4 points (alimentation), bornier 3 points (relais) |
| Débit | 10/100/1000 Mbit/s cuivre, 100/1000 Mbit/s fibre |
| Puissance PoE | Jusqu'à 90 W (IEEE 802.3bt), 30 W sous 12 à 24 VDC |
| Température de fonctionnement | -40 à +75 °C |
| Dimensions | 41 x 70 x 95 mm |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur fibre PoE ORing IGPMC-111GP-BT-24V relie une liaison optique à un équipement Ethernet en cuivre et l'alimente sur le même câble, jusqu'à 90 W selon IEEE 802.3bt. Il réunit un port RJ45 10/100/1000 Mbit/s injecteur PoE (PSE) et une cage SFP 100/1000Base-X dans un boîtier métallique rail DIN.
Il s'adresse aux intégrateurs vidéo et réseau, aux bureaux d'études et aux exploitants qui doivent desservir une caméra PTZ, une borne Wi-Fi ou un afficheur situé loin du local technique. La fibre franchit la distance et l'isolement électrique, le convertisseur restitue en bout de ligne l'Ethernet et l'énergie. Il complète les convertisseurs fibre et modules SFP de la marque ORing.
Points forts du IGPMC-111GP-BT-24V
- 1 port RJ45 10/100/1000Base-T(X) PoE conforme IEEE 802.3af/at/bt, jusqu'à 90 W
- 1 cage SFP 100/1000Base-X, vitesse fibre choisie par DIP switch
- Fonction LFP (Link Fault Pass-through) pour signaler une coupure de part et d'autre
- Double entrée d'alimentation 12 à 57 VDC sur bornier 4 points, protections contre l'inversion de polarité et la surcharge
- Relais de défaut 1 A sous 24 VDC, déclenché par perte d'alimentation ou défaut LFP
- Trames Jumbo jusqu'à 10 Ko en mode Gigabit
- Boîtier IP30 de 41 x 70 x 95 mm, fonctionnement de -40 à +75 °C
- MTBF de 1 183 306 heures et garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Vidéoprotection de parkings, quais logistiques et clôtures : alimenter une caméra PTZ ou multicapteur en bout de fibre, sans alimentation locale.
- Campus d'enseignement et sites hospitaliers : prolonger le réseau vers un bâtiment annexe ou un portail et y alimenter un point d'accès Wi-Fi.
- Sites industriels et plateformes logistiques : franchir des distances supérieures à 100 m et des zones perturbées par les moteurs ou les variateurs.
- Collectivités : relier un panneau d'information, un interphone IP ou une borne de contrôle d'accès en voirie depuis un coffret fibre.
- Datacenters et locaux techniques : alimenter une caméra de périmètre ou un lecteur de badge déporté depuis le cœur de réseau optique.
Intégration et compatibilité
Le convertisseur respecte IEEE 802.3i, 802.3u, 802.3ab, 802.3z et 802.3at/bt. Il est transparent pour les flux : vidéo RTSP ou ONVIF, BACnet/IP, Modbus TCP, SNMP ou MQTT traversent sans traitement. Le port RJ45 détecte automatiquement les câbles droits et croisés (MDI/MDI-X).
Côté optique, la cage accepte des modules SFP 100 Mbit/s ou 1 Gbit/s, multimode ou monomode, selon la distance et la fibre en place. Le relais de défaut se câble sur une entrée TOR d'automate, d'une centrale d'alarme ou d'un boîtier de supervision pour remonter en GTB une perte d'alimentation ou de liaison. Pour alimenter plusieurs équipements, on lui préférera un switch PoE industriel à ports SFP.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | IGPMC-111GP-BT-24V |
| Port cuivre | 1 x RJ45 10/100/1000Base-T(X), PSE, MDI/MDI-X automatique |
| Port fibre | 1 x cage SFP 100/1000Base-X |
| Normes | IEEE 802.3i, 802.3u, 802.3ab, 802.3z, 802.3at/bt |
| Puissance PoE | Jusqu'à 90 W ; mode 802.3at (30 W) dès 12 VDC, mode 802.3bt (60/90 W) dès 24 VDC |
| Trames Jumbo | 10 Ko (mode 1 Gbit/s) |
| Alimentation | Double entrée 12 à 57 VDC, bornier 4 points |
| Consommation | 5 W typique (hors PoE fourni) |
| Protections | Surintensité, inversion de polarité |
| Contact de défaut | Relais 1 A sous 24 VDC |
| Réglages | DIP switch : vitesse SFP, LFP, alarmes alimentation 1 et 2 |
| Boîtier | Métallique IP30, rail DIN ou mural |
| Dimensions (L x P x H) | 41 x 70 x 95 mm |
| Poids | 300 g |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM et sécurité | CE (EN 55032, EN 55024), FCC Part 15 B classe A, EN 62368-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| MTBF | 1 183 306 h |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Non administrable, PoE (fournit l'alimentation), Gigabit, Ports SFP / fibre
- Entrées et sorties
- Sortie relais
- Connecteur
- RJ45 x 1, cage SFP x 1, bornier 4 points (alimentation), bornier 3 points (relais)
- Débit
- 10/100/1000 Mbit/s cuivre, 100/1000 Mbit/s fibre
- Puissance PoE
- Jusqu'à 90 W (IEEE 802.3bt), 30 W sous 12 à 24 VDC
- Température de fonctionnement
- -40 à +75 °C
- Dimensions
- 41 x 70 x 95 mm
Contenu et accessoires compatibles
Livré avec le convertisseur, un kit rail DIN, un kit de fixation murale et un guide d'installation rapide. Modules SFP, alimentation rail DIN et cordons optiques sont à commander séparément.
Documentation
Questions fréquentes
Quelle puissance PoE l'IGPMC-111GP-BT-24V peut-il fournir ?
Le port RJ45 est conforme IEEE 802.3af, 802.3at et 802.3bt et délivre jusqu'à 90 W. Le mode 802.3bt (60 ou 90 W) demande une tension d'entrée d'au moins 24 VDC ; entre 12 et 24 VDC, seul le mode 802.3at à 30 W est disponible.
Quels modules SFP utiliser avec ce convertisseur ?
La cage SFP accepte des modules 100Base-X ou 1000Base-X, en fibre multimode ou monomode. Le choix 100 Mbit/s ou 1 Gbit/s se fait par DIP switch. ORing liste ses séries SFP 100 (100 Mbit/s) et SFP 1G (1 Gbit/s) comme accessoires optionnels.
À quoi sert la fonction LFP (Link Fault Pass-through) ?
Quand le lien fibre ou le lien cuivre tombe, le convertisseur coupe volontairement l'autre lien. L'équipement en amont, switch ou enregistreur, voit alors la perte de liaison et peut basculer sur un chemin de secours ou lever une alarme. La fonction s'active par DIP switch et peut aussi piloter le relais de défaut.
Faut-il le configurer avant la mise en service ?
Non. L'appareil n'est pas administrable : il n'a ni adresse IP ni interface web. Les seuls réglages passent par deux blocs de DIP switch : vitesse du port fibre, activation du LFP et choix des défauts (alimentation 1, alimentation 2, LFP) qui déclenchent le relais.
Peut-on l'installer dans un coffret extérieur ?
Le boîtier IP30 doit être placé dans un coffret ou une armoire. En revanche, sa plage de fonctionnement de -40 à +75 °C et son humidité admise de 5 à 95 % sans condensation conviennent à un coffret en pied de mât, en toiture ou en local technique non chauffé.
À propos de ORing

ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IGPMC-111GP-BT-24V
Indiquez la distance, le type de fibre et l'équipement à alimenter : nous vous répondons sous 24 h ouvrées avec le module SFP et l'alimentation adaptés. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie

Moxa IMC-101 - Convertisseur Ethernet vers fibre avec relais d'alarme
- Aucune (filaire)
- Ethernet
- Fibre optique

ORing RMC-1000 - Châssis rack 19 pouces 18 slots pour convertisseurs fibre
- Aucune (filaire)
- Ethernet
- Fibre optique

Moxa TCF-90 - Convertisseur RS-232 vers fibre optique ST autoalimenté
- Aucune (filaire)
- Fibre optique
- RS-232
Autres produits ORing
Toute la gamme ORing
ORing RGS-PR9000 - Switch modulaire niveau 3 rack IEC 61850-3 4 slots
- Aucune (filaire)
- Ethernet
- Fibre optique

ORing IES-1042FX - Switch Ethernet industriel non manageable avec ports fibre
- Aucune (filaire)
- Ethernet
- Fibre optique

ORing IDS-312L / IDS-322 - Serveur de ports série RS-232/422/485 Ethernet
- Aucune (filaire)
- Ethernet
- RS-485

ORing RGPS-R9244GP+ - Switch PoE manageable niveau 3 rack 24 ports et 4 SFP+ 10G
- Aucune (filaire)
- Ethernet
- Fibre optique
Pour aller plus loin
Produits similaires
ATOP SF63 - Convertisseur série RS-232/422/485 vers fibre optique
ORing IGMC - Convertisseur fibre optique Gigabit industriel SFP ou SC rail DIN
- 1 port RJ45 Gigabit vers 1 port fibre : cage SFP ou optique SC intégrée
- Optique intégrée 550 m multimode ou 10 km monomode, ou SFP au choix
- Double entrée 12 à 48 VDC avec protection contre l'inversion de polarité
- Boîtier IP30 rail DIN ou mural, -40 à +70 °C
- Relais de défaut sur IGMC-1011, LFP sur IGMC-111GPB-LFP, garantie 5 ans

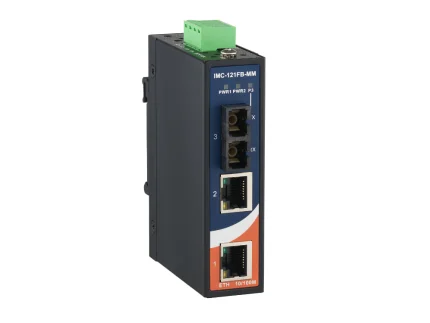

ORing IMC-121FB - Convertisseur fibre optique Ethernet 100 Mbit/s 2 RJ45 SC
