ORing IES-1042FX - Switch Ethernet industriel non manageable avec ports fibre
- 4 ports RJ45 10/100 et 1 ou 2 ports fibre 100Base-FX SC, ou 6 ports et 2 fibres (IES-162FX-L)
- Fibre multimode 2 km ou monomode 30 km à 1 310 nm
- Double alimentation redondante 12 à 48 VDC, relais d'alarme 1 A (IES-1041FX, IES-1042FX)
- Boîtier métal IP30 slim de 26,1 mm, rail DIN ou mural
- Fonctionnement de -40 à +75 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports, 6 à 8 ports |
| Fonctions réseau | Non administrable, Ports SFP / fibre |
| Entrées et sorties | Sortie relais |
| Certifications | UL / cUL |
| Variante | IES-1041FX : 4 ports + 1 fibre ; IES-1042FX : 4 ports + 2 fibres ; IES-162FX-L : 6 ports + 2 fibres ; MM : multimode 2 km ; SS : monomode 30 km ; connecteur SC |
| Connecteur | RJ45, fibre SC, bornier d'alimentation |
| Débit | 10/100 Mbit/s, fibre 100Base-FX |
| Température de fonctionnement | -40 à +75 °C |
| Ports | 4 FE + 1 fibre, 4 FE + 2 fibres, 6 FE + 2 fibres |
| Fibre | Multimode 2 km SC, Monomode 30 km SC |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La série ORing IES-1041FX, IES-1042FX et IES-162FX-L rassemble des switchs Ethernet fibre industriels non manageables : 4 ou 6 ports RJ45 10/100 Mbit/s et 1 ou 2 ports fibre 100Base-FX à connecteur SC, en multimode jusqu'à 2 km ou en monomode jusqu'à 30 km. Ils remplacent un switch et un convertisseur de média par un seul appareil sur rail DIN.
Ils servent aux intégrateurs GTB, aux bureaux d'études et aux exploitants de sites étendus qui doivent prolonger un réseau technique entre bâtiments, sur un parking ou dans un environnement perturbé, là où le cuivre est limité à 100 m. Voir aussi nos switchs Ethernet industriels et nos convertisseurs fibre et modules SFP.
Points forts de la série IES-1042FX
- 4 ports RJ45 10/100 et 1 port fibre (IES-1041FX) ou 2 ports fibre (IES-1042FX) ; 6 ports RJ45 et 2 fibres (IES-162FX-L)
- Fibre 100Base-FX SC à 1 310 nm : multimode 2 km (bilan 7,5 dB) ou monomode 30 km (bilan 19 dB)
- Double entrée d'alimentation redondante : 12 à 48 VDC (IES-1041FX, IES-1042FX) ou 10 à 30 VDC (IES-162FX-L)
- Relais d'alarme 1 A sous 24 VDC sur défaut d'alimentation (IES-1041FX, IES-1042FX)
- Commutation store-and-forward, contrôle de flux IEEE 802.3x, Auto MDI/MDI-X
- Boîtier métal IP30 slim de 26,1 mm de large (IES-1041FX, IES-1042FX), rail DIN ou mural
- Fonctionnement de -40 à +75 °C, garantie constructeur 5 ans
Applications en bâtiment et sur site technique
- Campus tertiaire, universitaire ou hospitalier : relier les armoires GTB de plusieurs bâtiments au poste de supervision par fibre monomode, sans répéteur jusqu'à 30 km.
- Parkings, éclairage extérieur et contrôle d'accès : raccorder des coffrets éloignés de plus de 100 m du local technique.
- Sites industriels et logistiques : traverser des zones à forte perturbation électromagnétique (variateurs, moteurs) avec une liaison optique insensible aux parasites.
- Réseaux de chaleur et sous-stations de collectivités : chaîner plusieurs armoires en ligne grâce aux modèles à deux ports fibre.
- Datacenters et locaux techniques : isoler galvaniquement le réseau GTB du réseau informatique par une liaison fibre.
Intégration et compatibilité
Ces switchs respectent IEEE 802.3, 802.3u (100Base-TX et 100Base-FX) et 802.3x. Ils transportent tous les protocoles IP du bâtiment, BACnet/IP, Modbus TCP, KNXnet/IP, MQTT ou vidéo, sans paramétrage. À l'autre bout de la fibre, il suffit d'un équipement 100Base-FX de même type de fibre et de même longueur d'onde : autre switch ORing, convertisseur fibre ou port SFP 100 Mbit/s.
Aucune adresse IP n'est requise. Le relais d'alarme des IES-1041FX et IES-1042FX se câble sur une entrée TOR d'automate ou de module d'E/S pour signaler la perte d'une alimentation à la GTB. Ces switchs n'ont ni SNMP ni anneau redondant : pour une boucle fibre supervisée, la série lite-managed ORing IES-2000 prend le relais.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IES-1041FX-MM-SC | 4 ports RJ45, 1 fibre multimode SC 2 km | Équipement en bout de ligne dans un même bâtiment |
| IES-1041FX-SS-SC | 4 ports RJ45, 1 fibre monomode SC 30 km | Coffret isolé ou bâtiment distant |

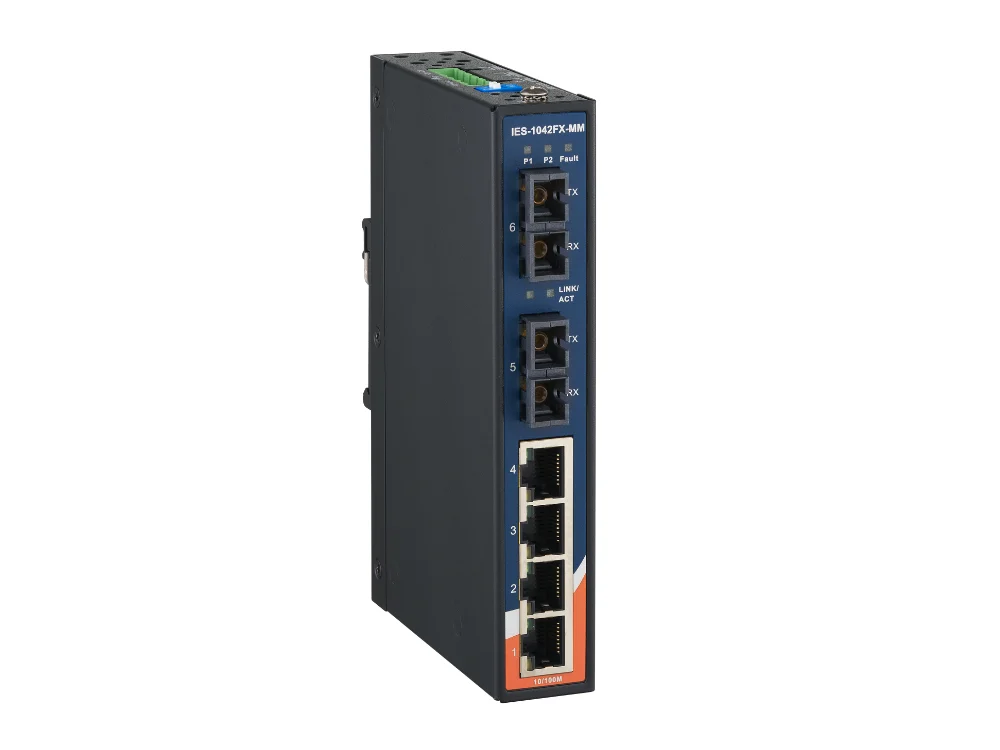

| IES-1042FX-MM-SC | 4 ports RJ45, 2 fibres multimode SC 2 km | Chaînage d'armoires sur un site compact |

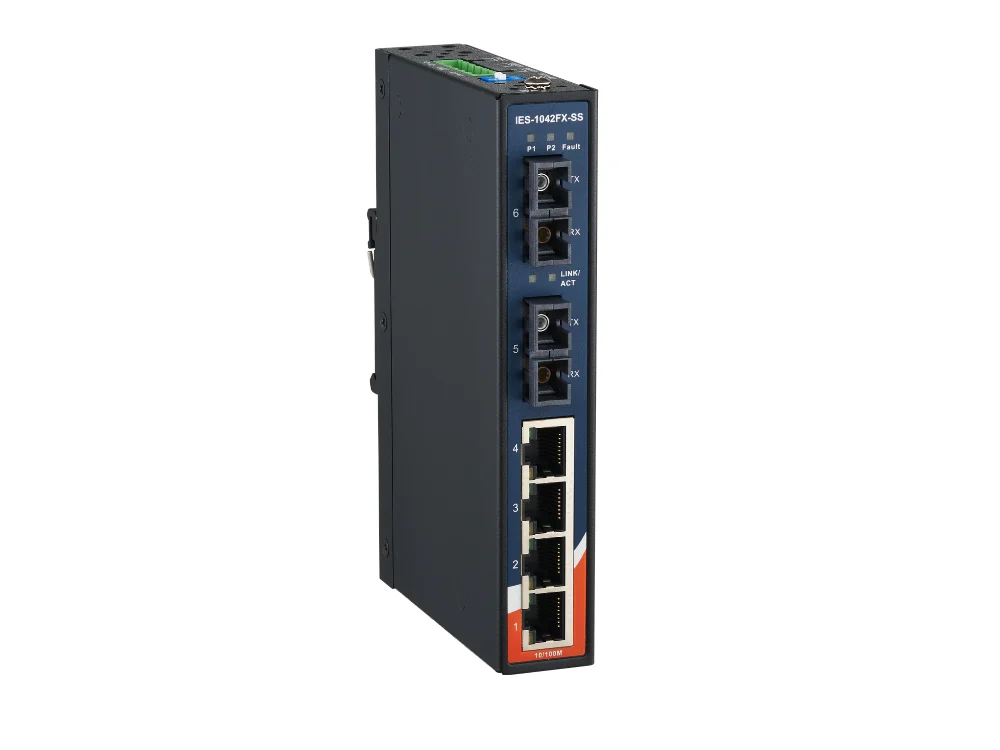

| IES-1042FX-SS-SC | 4 ports RJ45, 2 fibres monomode SC 30 km | Chaînage d'armoires entre bâtiments éloignés |
| IES-162FX-MM-SC-L | 6 ports RJ45, 2 fibres multimode SC 2 km, 10 à 30 VDC | Armoire avec davantage d'équipements locaux |
| IES-162FX-SS-SC-L | 6 ports RJ45, 2 fibres monomode SC 30 km, 10 à 30 VDC | Armoire distante avec davantage d'équipements |
Caractéristiques techniques
| Ports cuivre | RJ45 10/100Base-T(X), Auto MDI/MDI-X : 4 (IES-1041FX, IES-1042FX), 6 (IES-162FX-L) |
|---|---|
| Ports fibre | 100Base-FX SC : 1 (IES-1041FX), 2 (IES-1042FX, IES-162FX-L) |
| Fibre multimode (MM) | 50/125 ou 62,5/125 µm, 1 310 nm, 2 km typ., émission -23,5 à -14 dBm, sensibilité -31 dBm, bilan 7,5 dB |
| Fibre monomode (SS) | 9/125 µm, 1 310 nm, 30 km typ., émission -15 à -8 dBm, sensibilité -34 dBm, bilan 19 dB |
| Normes | IEEE 802.3, 802.3u, 802.3x |
| Commutation | Store-and-forward ; table MAC 2K (IES-1041FX, IES-1042FX) ou 1K, tampon 448 Kbit, latence 7 µs, 1,6 Gbit/s (IES-162FX-L) |
| Alimentation | Double entrée 12 à 48 VDC sur bornier 6 points (IES-1041FX, IES-1042FX) ; double entrée 10 à 30 VDC sur bornier 3 points (IES-162FX-L) |
| Consommation typique | 5 à 7 W (IES-1041FX, IES-1042FX) ; moins de 4,1 W (IES-162FX-MM-SC-L), moins de 3,2 W (IES-162FX-SS-SC-L) |
| Relais d'alarme | 1 A sous 24 VDC (IES-1041FX, IES-1042FX) |
| Protections | Surintensité, inversion de polarité |
| Boîtier | IP30 métal, rail DIN et fixation murale |
| Dimensions (L x P x H) | 26,1 x 94,9 x 144,3 mm (IES-1041FX, IES-1042FX) ; 41 x 83,98 x 115 mm (IES-162FX-L) |
| Poids | 378 à 382 g (IES-1041FX, IES-1042FX) ; 328 g (IES-162FX-L) |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032, EN 55024, FCC Part 15 B classe A |
| Sécurité | IEC 60950-1, UL 60950-1 (IES-1041FX, IES-1042FX) ; EN 60950-1, UL 61010-1, UL 61010-2-201 (IES-162FX-L) |
| Autres | E-Mark (IES-1041FX, IES-1042FX) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports, 6 à 8 ports
- Fonctions réseau
- Non administrable, Ports SFP / fibre
- Entrées et sorties
- Sortie relais
- Certifications
- UL / cUL
- Variante
- IES-1041FX : 4 ports + 1 fibre ; IES-1042FX : 4 ports + 2 fibres ; IES-162FX-L : 6 ports + 2 fibres ; MM : multimode 2 km ; SS : monomode 30 km ; connecteur SC
- Connecteur
- RJ45, fibre SC, bornier d'alimentation
- Débit
- 10/100 Mbit/s, fibre 100Base-FX
- Température de fonctionnement
- -40 à +75 °C
- Ports
- 4 FE + 1 fibre, 4 FE + 2 fibres, 6 FE + 2 fibres
- Fibre
- Multimode 2 km SC, Monomode 30 km SC
Contenu et accessoires compatibles
Livré avec kit rail DIN, kit de fixation murale et guide d'installation rapide. Accessoires conseillés : alimentation rail DIN 24 VDC, jarretières optiques SC adaptées au type de fibre.
Documentation
Questions fréquentes
Multimode ou monomode : quelle version choisir ?
Les versions MM utilisent une fibre multimode 50/125 ou 62,5/125 µm, avec une portée typique de 2 km et un bilan de liaison de 7,5 dB : elles suffisent dans un bâtiment ou un site compact. Les versions SS utilisent une fibre monomode 9/125 µm, jusqu'à 30 km typiques avec un bilan de 19 dB, pour relier des bâtiments éloignés ou des sites distants. Le choix dépend surtout de la fibre déjà posée.
Quel est l'intérêt d'un modèle à deux ports fibre ?
Avec deux ports fibre, l'IES-1042FX ou l'IES-162FX-L se câble en ligne : une fibre vient de l'armoire amont, l'autre part vers l'armoire suivante, et les équipements locaux se branchent sur les ports RJ45. Le modèle à un port, l'IES-1041FX, sert plutôt en bout de ligne. Ces switchs ne gèrent pas d'anneau redondant : pour boucler la fibre, choisissez un switch lite-managed comme l'IES-2042FX.
Peut-on relier ces switchs à un convertisseur ou un switch d'une autre marque ?
Oui, si l'autre extrémité est aussi en 100Base-FX, avec le même type de fibre et la même longueur d'onde de 1 310 nm. Le connecteur est de type SC : prévoyez des jarretières adaptées si le tiroir optique est en LC ou ST.
Quelle différence entre l'IES-1042FX et l'IES-162FX-L ?
L'IES-1042FX offre 4 ports RJ45 dans un boîtier slim de 26,1 mm, une double entrée 12 à 48 VDC et un relais d'alarme. L'IES-162FX-L ajoute 2 ports RJ45 (6 au total) dans un boîtier de 41 mm, avec une double entrée 10 à 30 VDC et une consommation plus faible, mais sans relais d'alarme.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour la série IES-1042FX
Indiquez le type de fibre en place, la distance à couvrir et les quantités : nous vous répondons sous 24 h ouvrées avec la version adaptée et un conseil technique. Les tarifs sont établis selon les volumes et le projet.
