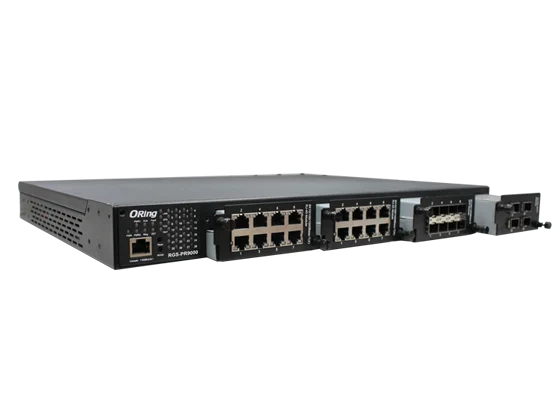

ORing RGS-PR9000 - Switch modulaire niveau 3 rack IEC 61850-3 4 slots
- Switch niveau 3 modulaire 4 slots : jusqu'à 24 ports Gigabit et 4 ports 10G
- Routage matériel statique et RIP, redondance de passerelle VRRP
- IEC 61850-3, IEEE 1613, IEC 61850-90-4, certifié IEC 62443-4-1 et 4-2
- O-Ring, O-Chain, MRP, ERPS, MSTP ; HSR/PRP avec module optionnel
- Double alimentation LV 24 à 72 VDC ou HV 85-264 VAC, rack 1U IP30
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique, RS-232 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Haute tension DC (plus de 60 V), Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rack 19 pouces |
| Nombre de ports Ethernet | 24 à 28 ports |
| Fonctions réseau | 10 Gigabit, Administrable, Couche 3, Gigabit, Ports SFP / fibre, Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | IEC 61850-3 |
| Autonomie | Sans objet (alimenté) |
| Variante | RGS-PR9000-HV : 85-264 VAC ou 88-300 VDC ; RGS-PR9000-LV : 24/48 VDC (24 à 72 VDC) |
| Ports | Châssis 4 slots : jusqu'à 3 x 8 ports Gigabit et 1 x 4 ports 10G selon les modules SWM |
| Routage | Matériel : statique, RIP, VRRP |
| Connecteur | Selon modules (RJ45, SFP, SFP+, SC, ST), console RS-232 RJ45, bornier d'alimentation |
| Température de fonctionnement | -40 à +85 °C (-20 à +60 °C avec module SFP+ 10G) |
| Garantie | 5 ans |
| Alimentation (version) | Haute tension, Basse tension |
- Aucune (filaire)
- Ethernet
- Fibre optique
- RS-232
- Modbus TCP
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le switch modulaire niveau 3 ORing RGS-PR9000 associe un châssis rack 19 pouces à 4 emplacements de modules SWM et un moteur de routage matériel. Il route entre sous-réseaux IP, gère la redondance de passerelle VRRP et accepte jusqu'à 4 ports 10G, tout en répondant aux exigences IEC 61850-3 et IEEE 1613 des postes électriques.
Il s'adresse aux concepteurs de réseaux de contrôle-commande, de transport et de grands sites techniques qui veulent un cœur de réseau évolutif : on ajoute des ports cuivre, fibre ou 10G au fil des besoins. Retrouvez aussi les autres switchs Ethernet industriels de la marque ORing.
Points forts du RGS-PR9000
- 4 emplacements : 3 slots 1G recevant chacun jusqu'à 8 ports Gigabit et 1 slot 10G recevant jusqu'à 4 ports 10G
- Routage matériel statique et RIP, redondance de passerelle VRRP, table MAC de 32K
- Bande passante de 128 Gbit/s, mémoire tampon de 32 Mbit, trames jumbo de 10 Ko
- O-Ring en moins de 30 ms jusqu'à 250 nœuds, O-Chain, MRP, ERPS ; HSR/PRP avec module SWM-20GT-HSR
- IEEE 1588v2 avec profil Power, prise en charge IEC 61850-90-4 et des trames priorisées pour IED
- Cybersécurité certifiée IEC 62443-4-1 et 4-2 : 802.1X, RADIUS, HTTPS, SSH, SNMP v3, ACL
- Double alimentation LV ou HV, consommation maximale 46 W (LV) ou 43,5 W (HV)
Applications en bâtiment et sur site technique
- Poste électrique ou poste de livraison d'un grand site : cœur du réseau de contrôle-commande, routage entre travées et supervision.
- Datacenter : routage entre les réseaux énergie, climatisation, sûreté et comptage, avec dorsale 10G.
- Campus hospitalier ou universitaire : nœud de répartition entre bâtiments, VRRP pour la continuité de la passerelle.
- Ferroviaire et infrastructures de transport : châssis évolutif pour les équipements en voie, en gare ou en tunnel.
Intégration et compatibilité
Le RGS-PR9000 se configure par interface web, Telnet, console (CLI) ou avec le logiciel Open-Vision d'ORing. Il se supervise en SNMP v1/v2c/v3 avec RMON et LLDP, envoie ses alertes par e-mail via son client SMTP, intègre un serveur SNTP et les fonctions DHCP. La recopie de port (port mirroring) facilite l'analyse du trafic.
Il dialogue en Modbus TCP et transporte les messages IEC 61850 ; le mode « VLAN unaware » transmet les trames priorisées attendues par certains IED. Entre sous-réseaux, il route les flux BACnet/IP, Modbus TCP, MQTT ou vidéo d'un bâtiment. VLAN 802.1Q, GVRP, QoS 802.1p, TOS/DiffServ et applicative, filtrage IGMP v2/v3, LACP et IPv6 sont pris en charge.
Les slots 1 à 3 reçoivent des modules 1G et le slot 4 des modules 10G ; les cages SFP et SFP+ s'équipent de modules à choisir parmi nos modules SFP et convertisseurs fibre. La configuration se sauvegarde avec le module DBU-01.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| RGS-PR9000-HV | Double entrée 85-264 VAC ou 88-300 VDC | Baie alimentée en secteur ou par la batterie continue d'un poste |
| RGS-PR9000-LV | Double entrée 24/48 VDC (24 à 72 VDC) | Armoire équipée d'une alimentation continue 24 ou 48 VDC |
| Modules Slots 1 à 3 (1G) | SWM-80GT (8 RJ45 Gigabit), SWM-08GP (8 SFP 100/1000), SWM-04GF (4 fibres Gigabit SC ou ST), SWM-04FX (4 fibres 100 Mbit/s SC ou ST), SWM-20GT-HSR (2 combo HSR/PRP) | Équipement du châssis selon le besoin |
| Modules Slot 4 (10G) | SWM-02GP+_4 (2 SFP+ 10G), SWM-04GP+_4 (4 SFP+ 10G), SWM-04GP_4 (4 SFP Gigabit), SWM-04GF-xx_4 (4 fibres Gigabit SC ou ST) | Équipement du châssis selon le besoin |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Architecture | 4 emplacements : 3 slots 1G recevant chacun jusqu'à 8 ports Gigabit et 1 slot 10G recevant jusqu'à 4 ports 10G |
| Routage | Matériel : statique, RIP, VRRP |
| Commutation | Store-and-forward, 128 Gbit/s, latence 7 µs |
| Table MAC | 32K |
| Mémoire | Tampon 32 Mbit, flash 128 Mbit, DRAM 1 Gbit |
| Trames jumbo | Jusqu'à 10 Ko |
| VLAN | 4 095 VLAN, VID 1 à 4094, GVRP, VLAN invité ; 128 groupes IGMP par VLAN |
| Redondance | O-Ring (moins de 30 ms), O-Chain, MRP, ERPS, MSTP/RSTP/STP ; HSR/PRP avec module optionnel |
| Synchronisation | IEEE 1588v2 (profil Power), serveur SNTP |
| Protocoles | Modbus TCP, IEC 61850, SNMP v1/v2c/v3, RMON, LLDP, SMTP, DHCP, IPv6 |
| Port console | RS-232 sur RJ45, 115 200 bit/s |
| Relais de défaut | 1 A sous 24 VDC |
| Alimentation LV | Double entrée 24/48 VDC (24 à 72 VDC) sur bornier |
| Alimentation HV | Double entrée 85-264 VAC ou 88-300 VDC sur bornier |
| Consommation | 46 W max. (LV) ; 43,5 W max. (HV) |
| Boîtier | IP30, rack 19 pouces |
| Dimensions (L x P x H) | 440 x 356 x 44 mm |
| Poids | 6 450 g (LV) ; 6 600 g (HV) |
| Température de fonctionnement | LV alimenté en 24 à 36 VDC : -40 à +75 °C sans module SFP+ 10G, -20 à +50 °C avec ; LV en 36 à 72 VDC et HV : -40 à +85 °C sans module SFP+ 10G, -20 à +60 °C avec |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % sans condensation |
| Normes | IEC 61850-3, IEEE 1613, IEC 61850-90-4, NEMA TS2 |
| Cybersécurité | IEC 62443-4-1, IEC 62443-4-2 |
| CEM | EN 55032, EN 55035, FCC Part 15 B classe A, EN 61000-6-2, EN 61000-6-4 |
| Sécurité électrique | EN 62368-1, UL 61010-1 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-31, IEC 60068-2-6 |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique, RS-232
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V), Haute tension DC (plus de 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rack 19 pouces
- Nombre de ports Ethernet
- 24 à 28 ports
- Fonctions réseau
- Administrable, Gigabit, 10 Gigabit, Ports SFP / fibre, Couche 3, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- IEC 61850-3
- Autonomie
- Sans objet (alimenté)
- Variante
- RGS-PR9000-HV : 85-264 VAC ou 88-300 VDC ; RGS-PR9000-LV : 24/48 VDC (24 à 72 VDC)
- Ports
- Châssis 4 slots : jusqu'à 3 x 8 ports Gigabit et 1 x 4 ports 10G selon les modules SWM
- Routage
- Matériel : statique, RIP, VRRP
- Connecteur
- Selon modules (RJ45, SFP, SFP+, SC, ST), console RS-232 RJ45, bornier d'alimentation
- Température de fonctionnement
- -40 à +85 °C (-20 à +60 °C avec module SFP+ 10G)
- Garantie
- 5 ans
- Alimentation (version)
- Haute tension, Basse tension
Contenu et accessoires compatibles
Livré avec le kit de montage en rack, un câble console, le CD d'outils ORing et le guide d'installation rapide. À prévoir séparément : modules d'extension SWM, modules SFP 100 Mbit/s, 1 Gbit/s et SFP+ 10G, module de sauvegarde DBU-01 et logiciel Open-Vision.
Documentation
Questions fréquentes
Quels modules peut-on installer dans le RGS-PR9000 ?
Les slots 1 à 3 acceptent les modules SWM-80GT, SWM-08GP, SWM-04GF, SWM-04FX et SWM-20GT-HSR. Le slot 4 accepte les modules SWM-02GP+_4, SWM-04GP+_4, SWM-04GP_4 et SWM-04GF-xx_4. On obtient ainsi jusqu'à 24 ports Gigabit et 4 ports 10G.
Quelle différence avec le RGS-P9000 ?
Le RGS-PR9000 ajoute le routage de niveau 3 (statique, RIP, VRRP), une table MAC de 32K et la prise en charge IEC 61850-90-4. Le RGS-P9000 reste un switch de niveau 2. Les deux châssis partagent les mêmes modules SWM.
Le routage OSPF est-il disponible ?
La fiche technique du RGS-PR9000 mentionne le routage statique, RIP et VRRP, pas OSPF. Pour un routage OSPF au format rack, le RGS-PR92484DGP+ est une alternative à ports fixes.
Quelle plage de température avec un module 10G ?
Avec un module SFP+ 10G, le châssis fonctionne de -20 à +60 °C, ou de -20 à +50 °C pour la version LV alimentée entre 24 et 36 VDC. Sans module 10G, il fonctionne jusqu'à -40 à +85 °C.
À propos de ORing
ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le RGS-PR9000
Indiquez les modules, la version d'alimentation et le plan de routage envisagé : nous répondons sous 24 h ouvrées avec des tarifs adaptés à vos quantités. Notre équipe vous aide à composer chaque châssis et à concevoir la redondance.
