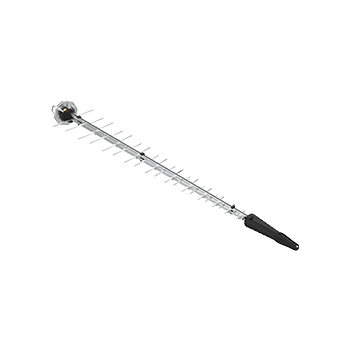

Réf. LDPA-500Poynting LPDA-500 - Antenne 5G/4G et Wi-Fi 6E directionnelle log-périodique
- Antenne directionnelle log-périodique ultra-large bande 617 à 7 200 MHz
- 4G, 5G (dont 3,5 GHz et RedCap) et Wi-Fi jusqu’au Wi-Fi 6E
- Gain de 9 à 11,5 dBi selon la bande, ROS inférieur à 2:1
- Connecteur N femelle, 1 port (deux antennes pour le MIMO)
- IP65, IK08, -40 à +80 °C, fixation sur mât par étrier fourni
| Connectivité radio | 2G / 3G, 4G LTE, 5G, Wi-Fi |
|---|---|
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Sur mât ou poteau |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz |
| Autonomie | Sans objet (alimenté) |
| Caractéristiques d'antenne | Directionnelle log-périodique, SISO, 11,5 dBi max, polarisation linéaire |
| Connecteur | N femelle en traversée, câble non fourni |
| Code constructeur | A-LPDA-0500-V1-01 |
- 4G LTE
- 5G
- 2G / 3G
- Wi-Fi
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
La Poynting LPDA-500 est une antenne 5G directionnelle de type log-périodique (LPDA) qui couvre en continu de 617 à 7 200 MHz. Elle capte toutes les bandes 4G et 5G actuelles, de 700 MHz à 3,5 GHz, ainsi que le Wi-Fi 2,4 GHz, 5 GHz et 6 GHz, avec un gain élevé et régulier sur toute la plage.
Elle répond au cas le plus difficile des exploitants : un site technique éloigné du relais, où un routeur 4G ou 5G doit pourtant garantir la remontée des alarmes et des mesures. Pointée vers l'antenne de l'opérateur, elle améliore nettement le niveau de signal et la qualité de la liaison, et reste valable lors des futurs changements de bandes.
Points forts du LPDA-500
- Plage continue de 617 à 7 200 MHz : 2G, 3G, 4G, 5G (y compris 5G RedCap) et Wi-Fi 6E
- Gain de 10,5 dBi de 617 à 960 MHz, 11 dBi de 1 710 à 2 700 MHz et 11,5 dBi de 3 400 à 4 200 MHz
- ROS inférieur à 2:1 sur l'ensemble des bandes, puissance admissible 10 W

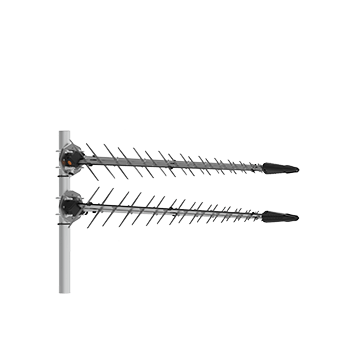

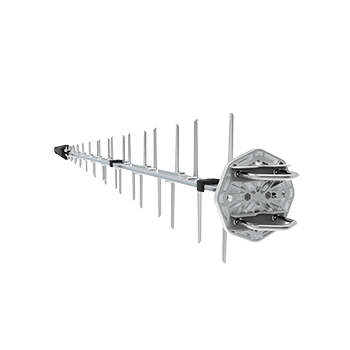

- Support orientable par pas de 45° pour monter deux antennes en MIMO (vertical et horizontal ou ±45°)
- Cadre en aluminium moulé passivé et radôme ASA traité anti-UV
- IP65, IK08, tenue au vent jusqu'à 160 km/h, -40 à +80 °C
- Connecteur N femelle robuste, adapté aux longueurs de câble importantes
Applications en bâtiment et sur site technique
- Stations de pompage, postes de relevage et réservoirs en zone rurale supervisés par routeur 4G ou 5G
- Bâtiments agricoles, serres et sites de production éloignés des relais
- Accès internet fixe (FWA) de secours pour un bâtiment tertiaire ou une école sans fibre
- Liaison Wi-Fi directionnelle longue portée entre deux bâtiments d'un même site
- Industrie et énergie : postes isolés, sites pétroliers et gaziers, répéteurs de couverture
Intégration et compatibilité
Antenne passive, la LPDA-500 se raccorde à l'entrée d'antenne d'un routeur, d'un modem ou d'une passerelle équipée d'un module 4G ou 5G. Elle convient à nos routeurs 4G et 5G industriels et à nos modems cellulaires. Pour un routeur à deux entrées, installez deux LPDA-500 orientées différemment afin de profiter du MIMO 2x2.
Le connecteur N femelle impose un câble coaxial vers le connecteur de l'équipement, en général SMA mâle. Choisissez un câble à faibles pertes et le plus court possible : chaque dB perdu dans le câble réduit le bénéfice du gain de l'antenne. Câbles et adaptateurs disponibles parmi nos câbles et rallonges coaxiales.
Bandes 5G couvertes selon le constructeur : notamment n1, n3, n7, n8, n20, n28, n38, n77 et n78, soit les bandes utilisées par les opérateurs français, y compris la bande 3,5 GHz.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne directionnelle log-périodique (LPDA), SISO |
| Bandes de fréquences | 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 400 à 4 200 MHz, 5 000 à 7 200 MHz |
| Bandes Wi-Fi | 2 400 à 2 500 MHz et 5 000 à 7 200 MHz (jusqu'au Wi-Fi 6E) |
| Gain maximal | 10,5 dBi (617 à 960 MHz), 10 dBi (1 427 à 1 517 MHz), 11 dBi (1 710 à 2 700 MHz), 11,5 dBi (3 400 à 4 200 MHz), 10 dBi (5 000 à 6 000 MHz), 9 dBi (6 000 à 7 200 MHz) |
| Polarisation | Linéaire verticale (orientable à 45° avec le support) |
| ROS (VSWR) | inférieur à 2:1 |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Protection DC | Court-circuit DC (DC short) |
| Connecteur | N femelle, câble non fourni |
| Dimensions | 1 385 x 250 x 145 mm |
| Poids | 1,52 kg |
| Matériaux | Cadre aluminium ADC 12 passivé, face avant et support en ASA anti-UV |
| Montage | Sur mât, étrier en U et visserie fournis |
| Indice de protection | IP65 |
| Résistance aux chocs | IK08 |
| Tenue au vent | jusqu'à 160 km/h |
| Température de fonctionnement | -40 à +80 °C |
| Humidité | jusqu'à 98 % en fonctionnement |
| Brouillard salin | MIL-STD 810G / ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
| Code constructeur / EAN | A-LPDA-0500-V1-01 / 6009710925447 |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G, Wi-Fi
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP65 / IP66
- Type de montage
- Sur mât ou poteau
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, Wi-Fi 6 GHz
- Autonomie
- Sans objet (alimenté)
- Caractéristiques d'antenne
- Directionnelle log-périodique, SISO, 11,5 dBi max, polarisation linéaire
- Connecteur
- N femelle en traversée, câble non fourni
- Code constructeur
- A-LPDA-0500-V1-01
Contenu et accessoires compatibles
Livrée avec l'antenne LPDA-500, un support économique, un étrier en U et la visserie pour fixation sur mât.
À prévoir : câble coaxial N mâle vers SMA mâle, éventuellement une seconde LPDA-500 pour le MIMO, et un mât adapté parmi nos supports de fixation. Voir aussi la gamme d'antennes Poynting et l'ensemble de nos antennes 4G, 5G et Wi-Fi.
Documentation
Toutes les documentations Poynting
Questions fréquentes
Une seule LPDA-500 suffit-elle pour un routeur 5G ?
La LPDA-500 est une antenne SISO à un seul port. Un routeur 4G ou 5G possède en général au moins deux entrées d'antenne : pour profiter du MIMO, Poynting recommande d'installer deux LPDA-500 côte à côte, l'une en polarisation verticale et l'autre horizontale, ou les deux à +45° et -45°. Le support pivote par pas de 45° pour cela. C'est aussi le cas en 5G RedCap.
Quelle différence avec la Poynting XPOL-16 ?
La XPOL-16 est une antenne 4G MIMO 2x2 limitée à 2 170 MHz. La LPDA-500 couvre 617 à 7 200 MHz, soit toutes les bandes 4G et 5G actuelles, dont 700 MHz, 2 600 MHz et 3,5 GHz, ainsi que le Wi-Fi jusqu'au Wi-Fi 6E. Son gain atteint 11,5 dBi, mais il faut deux antennes pour obtenir du MIMO.
Le câble est-il fourni ?
Non. L'antenne se termine par un connecteur N femelle en traversée de paroi. Il faut ajouter un câble coaxial à faibles pertes N mâle vers SMA mâle (ou vers le connecteur de votre routeur), d'une longueur aussi courte que possible.
Peut-on l'utiliser en Wi-Fi ?
Oui. Sa plage de fonctionnement inclut 2 400 à 2 500 MHz et 5 000 à 7 200 MHz. Elle peut servir à une liaison Wi-Fi directionnelle à longue portée, par exemple entre deux bâtiments, avec un point d'accès doté d'un connecteur externe.
Demander un devis pour le LPDA-500
Précisez le routeur utilisé, l'opérateur visé et la longueur de câble nécessaire : nous vous répondons sous 24 h ouvrées avec un conseil technique et un tarif selon les quantités. Nous vous indiquons aussi s'il vaut mieux une ou deux antennes pour votre installation.
