Réf. DASH-1-1Poynting DASH-1 - Antenne 4G extra-plate pour comptage intelligent
- Antenne 4G SISO 698 à 2 700 MHz, compatible 2G, 3G, LTE-M et NB-IoT
- Gain jusqu'à 3,8 dBi, omnidirectionnelle
- Extra-plate : 258 x 13 x 34 mm, câble 1 m SMA mâle coudé
- IP67, IK08, -40 à +80 °C
- Pose adhésive ou tige filetée M8 sur coffret de compteur
| Connectivité radio | 2G / 3G, 4G LTE, LTE-M, NB-IoT |
|---|---|
| Usage | Comptage énergétique, Télégestion de sites distants |
| Indice de protection | IP67 |
| Type de montage | Adhésif, Panneau / encastré |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz) |
| Autonomie | Sans objet (alimenté) |
| Caractéristiques d'antenne | Omnidirectionnelle extra-plate, SISO, gain jusqu'à 3,8 dBi |
| Connecteur | SMA mâle coudé sur câble coaxial de 1 m |
- NB-IoT
- LTE-M
- 4G LTE
- 2G / 3G
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

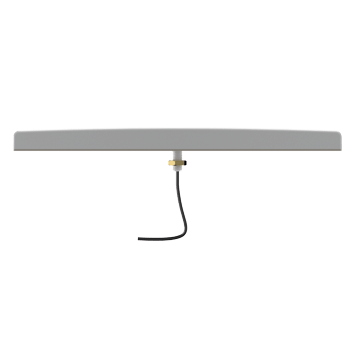

La Poynting DASH-1 est une antenne 4G extra-plate pensée pour le comptage intelligent (smart metering) et les objets connectés cellulaires. Longue de 258 mm pour 13 mm d'épaisseur, elle se colle sur le dessus ou le flanc d'un coffret de compteur, d'une armoire technique ou d'un boîtier de télérelève, sans dépasser de plus de quelques centimètres.
Elle s'adresse aux exploitants de réseaux de comptage, aux services techniques et aux intégrateurs qui doivent fiabiliser la liaison d'un modem ou d'un compteur communicant installé dans un local enterré, une gaine technique ou un coffret métallique. Couvrant 698 à 2 700 MHz, elle reste compatible 2G, 3G, 4G, LTE-M et NB-IoT, et s'installe en quelques minutes.
Points forts du DASH-1
- Couverture 698 à 960 MHz, 1 427 à 1 517 MHz et 1 710 à 2 700 MHz : toutes les bandes 4G françaises
- Gain jusqu'à 3,8 dBi (1 710 à 2 700 MHz), 2,5 dBi à 1,5 GHz et 1 dBi en bandes basses
- Profil très bas : 258 x 13 x 34 mm pour 60 g environ
- Câble coaxial de 1 m monté en usine, connecteur SMA mâle coudé
- IP67 en pose surface, IK08, -40 à +80 °C, tenue au vent jusqu'à 120 km/h
- Fixation par adhésif ou tige filetée M8 avec écrou laiton
- Radôme ABS/PC classé UL 94-HB, conforme CE et RoHS
Applications en bâtiment et sur site technique
- Compteurs d'électricité, de gaz et d'eau communicants installés en coffret ou en local technique
- Modems de télérelève et concentrateurs de comptage dans les sous-sols de bâtiments tertiaires et de logements collectifs
- Automates de télégestion, contrôle d'accès et supervision CVC dans les bâtiments de collectivités
- Affichage dynamique, entrepôts et plateformes logistiques équipés de terminaux cellulaires
- Irrigation, stations de mesure environnementale et sites agricoles isolés
Intégration et compatibilité
La DASH-1 est une antenne passive omnidirectionnelle, sans alimentation ni réglage. Il suffit de visser son connecteur SMA sur l'entrée antenne du modem, du compteur ou du routeur. Elle convient aux modems 4G industriels et aux routeurs cellulaires à une seule entrée antenne, ainsi qu'aux terminaux de comptage d'énergie et d'eau équipés d'un module LTE-M ou NB-IoT.
Poynting la déclare également utilisable avec d'autres technologies IoT sur les mêmes plages de fréquences : LoRaWAN, Sigfox, Zigbee, Z-Wave, Bluetooth et Wi-Fi 2,4 GHz. Côté réseau, la donnée remonte ensuite normalement vers la supervision ou la GTB par le protocole du terminal (Modbus TCP, MQTT ou SNMP selon l'équipement).
Pour un équipement doté de deux entrées cellulaires (diversité ou MIMO), prévoyez deux antennes ou une antenne MIMO de la gamme Poynting.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne omnidirectionnelle extra-plate, 1 voie (SISO) |
| Bandes de fréquences | 698 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz |
| Gain maximal | 1 dBi (698 à 960 MHz), 2,5 dBi (1 427 à 1 517 MHz), 3,8 dBi (1 710 à 2 700 MHz) |
| ROS (VSWR) | inférieur à 3:1 sur 90 % des bandes |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Court-circuit DC | Oui |
| Câble | Coaxial 1 m monté en usine |
| Connecteur | SMA mâle coudé |
| Dimensions | 258 x 13 x 34 mm |
| Poids | 0,06 kg environ |
| Radôme | ABS/PC, blanc cassé |
| Montage | Face arrière adhésive et tige filetée M8 x 17 mm avec écrou laiton |
| Indice de protection | IP67 (pose en surface correcte) |
| Résistance aux chocs | IK08 |
| Tenue au vent | jusqu'à 120 km/h |
| Température de fonctionnement et de stockage | -40 à +80 °C |
| Humidité de fonctionnement | jusqu'à 98 % |
| Brouillard salin | MIL-STD 810F / ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
Critères de sélection
- Connectivité radio
- NB-IoT, LTE-M, 4G LTE, 2G / 3G
- Usage
- Comptage énergétique, Télégestion de sites distants
- Indice de protection
- IP67
- Type de montage
- Adhésif, Panneau / encastré
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz)
- Autonomie
- Sans objet (alimenté)
- Caractéristiques d'antenne
- Omnidirectionnelle extra-plate, SISO, gain jusqu'à 3,8 dBi
- Connecteur
- SMA mâle coudé sur câble coaxial de 1 m
Contenu et accessoires compatibles
L'antenne est livrée avec son câble et son connecteur montés en usine, sa face adhésive et sa tige de fixation M8. Pour éloigner l'antenne du modem, choisissez une rallonge faibles pertes parmi nos câbles coaxiaux. Retrouvez aussi toute la gamme d'antennes Poynting.
Documentation
Questions fréquentes
Quelles bandes 4G couvre la DASH-1 en France ?
Elle couvre 698 à 960 MHz, 1 427 à 1 517 MHz et 1 710 à 2 700 MHz. Les bandes 4G utilisées en France (700, 800, 900, 1 800, 2 100 et 2 600 MHz) sont donc toutes prises en charge, ainsi que le repli en 2G et 3G. La bande 3,5 GHz de la 5G n'est pas couverte : pour un routeur 5G, orientez-vous vers une antenne PUCK ou MIMO.
La DASH-1 convient-elle aux modules LTE-M et NB-IoT ?
Oui. Poynting la destine aux terminaux de comptage et aux objets connectés, et cite explicitement LTE-M et NB-IoT parmi les technologies compatibles. Les bandes basses 800 et 900 MHz, souvent utilisées par ces réseaux, sont couvertes avec un gain de 1 dBi.
Peut-on l'installer à l'extérieur ?
Oui. L'antenne est prévue pour un usage intérieur ou extérieur, avec un indice IP67 lorsqu'elle est correctement montée en surface, une plage de -40 à +80 °C et une tenue au vent jusqu'à 120 km/h. Sa résistance aux chocs est IK08.
Comment se fixe la DASH-1 ?
Par sa face arrière adhésive, ou par la tige filetée M8 de 17 mm avec écrou laiton qui traverse la paroi du coffret. Le câble de 1 m sort au centre de l'antenne et rejoint directement le modem ou le compteur.
Quel connecteur équipe la référence DASH-1-1 ?
La DASH-1-1 se termine par un connecteur SMA mâle coudé, monté en usine sur un câble coaxial de 1 m. C'est la connectique la plus courante sur les modems, passerelles et routeurs cellulaires.
À propos de Poynting
Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour le DASH-1
Précisez le type de compteur ou de modem et le nombre de points à équiper : nous vous répondons sous 24 h ouvrées avec un tarif adapté aux quantités. Notre équipe technique vous aide aussi à choisir l'antenne la mieux adaptée à chaque coffret.
Produits similaires
Voir toute la catégorie
Poynting ADPT - Adaptateur coaxial SMA, RP-SMA, N, TNC et QMA, lot de 10
- 4G LTE
- 5G
- Wi-Fi

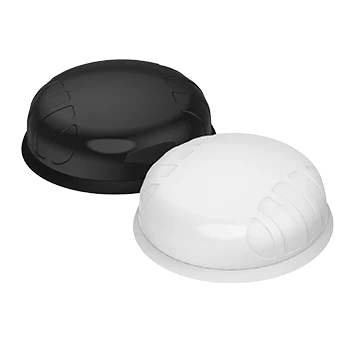

Poynting PUCK multifonction - Antenne 5G/4G, Wi-Fi 6E et GNSS IP69K
- 4G LTE
- 5G
- 2G / 3G
Red Lion Sixnet ANT - Antenne 4G LTE MIMO et GPS pour routeur industriel
- 4G LTE
- 2G / 3G
- Wi-Fi
Autres produits Poynting
Toute la gamme Poynting

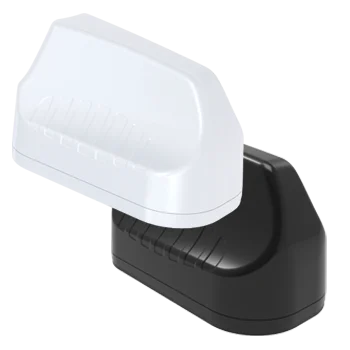

Poynting MIMO-3 - Antenne multifonction 4G/5G MIMO, Wi-Fi et GNSS IP69K
- 4G LTE
- 5G
- 2G / 3G

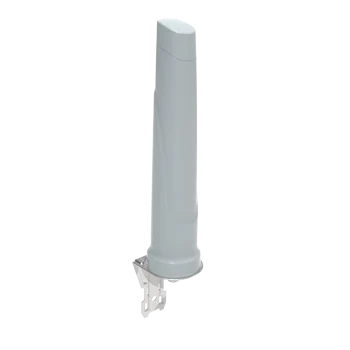

Poynting OMNI-700 - Antenne Wi-Fi omnidirectionnelle anti-vandale IP69K IK10
- Wi-Fi
- IP69K

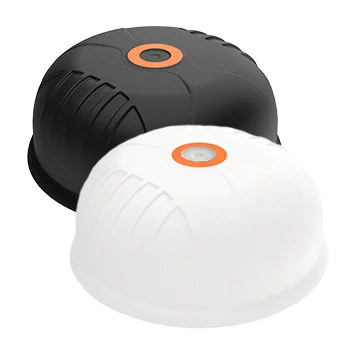

Poynting MIMO-4 - Antenne multifonction 5G/4G MIMO 4x4, Wi-Fi et GNSS IP69K
