Poynting RFLA-SMA-70 - Parafoudre coaxial SMA DC à 7 GHz pour antenne
- Parafoudre coaxial bidirectionnel de DC à 7 GHz, impédance 50 ohms
- Courant de décharge impulsionnel jusqu'à 10 kA, tube à décharge de gaz
- Perte d'insertion inférieure à 1 dB, ROS inférieur à 1,4:1
- SMA femelle vers SMA mâle, boîtier laiton IP67, -45 à +80 °C
- Conforme UL 1449 et IEC 61000-4-5
| Connectivité radio | 4G LTE, 5G, Wi-Fi |
|---|---|
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Indice de protection | IP67 |
| Bande de fréquences | GNSS, LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Compatibilité | Antennes et routeurs à connecteur SMA |
| Connecteur | SMA femelle (entrée), SMA mâle (sortie) |
| Code constructeur | A-RFLA-SMSF-070 |
| EAN | 6009710929155 |
| Courant de décharge max | 10 kA |
| Perte d'insertion | Inférieure à 1 dB |
- 4G LTE
- 5G
- Wi-Fi
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

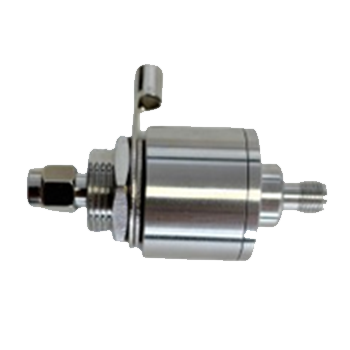

Le Poynting RFLA-SMA-70 est un parafoudre coaxial SMA qui protège routeurs, modems et passerelles contre les surtensions transmises par le câble d'antenne. Monté entre l'antenne extérieure et l'équipement, il dérive vers la terre l'énergie d'un coup de foudre ou d'une surtension induite, de DC à 7 GHz.
Sur un bâtiment, l'antenne 4G ou 5G est souvent posée au point le plus haut de la toiture. Le câble devient alors un chemin direct vers le routeur de GTB installé en local technique. Ce parafoudre passif, bidirectionnel et étanche IP67, limite ce risque pour un encombrement minimal.
Points forts du RFLA-SMA-70
- Large bande de DC à 7 GHz : cellulaire 4G et 5G, Wi-Fi, satellite et GNSS
- Protection bidirectionnelle, de l'antenne vers l'équipement et inversement
- Courant de décharge impulsionnel jusqu'à 10 kA, tube à décharge de gaz
- Perte d'insertion inférieure à 1 dB et ROS inférieur à 1,4:1 sur 90 % de la bande
- Boîtier en laiton IP67 de 55 x 25 x 39 mm pour 85 g, de -45 à +80 °C
- Conforme UL 1449 et IEC 61000-4-5
Applications en bâtiment et sur site technique
- Routeur cellulaire de supervision GTB relié à une antenne de toiture
- Passerelle de télégestion sur site isolé : station de pompage, poste, relais
- Antenne GNSS ou Wi-Fi extérieure d'un site industriel ou logistique
- Liaison radio de secours d'une salle serveur ou d'un datacenter
Intégration et compatibilité
Le RFLA-SMA-70 s'insère en série sur la ligne coaxiale : SMA femelle côté antenne, SMA mâle côté équipement. Il convient aux antennes 4G, 5G et Wi-Fi à connecteur SMA et aux routeurs cellulaires industriels. Pour les longueurs de câble ou les changements de connecteur, voir nos câbles coaxiaux et adaptateurs et la gamme Poynting.
Il se compose d'un connecteur côté intérieur, d'un connecteur côté extérieur et d'une cosse de terre à sertir. Poynting recommande de le placer près de l'antenne, avec un conducteur de terre d'au moins 10 AWG et de moins de 3 m environ. Une antenne MIMO 2x2 demande un parafoudre par câble.
Caractéristiques techniques
| Référence commerciale | RFLA-SMA-70 |
| Code constructeur | A-RFLA-SMSF-070 |
| Type | Parafoudre RF coaxial bidirectionnel à tube à décharge de gaz |
| Bande de fréquences | DC à 7 GHz |
| Impédance | 50 ohms |
| ROS (VSWR) | Inférieur à 1,4:1 sur 90 % de la bande |
| Perte d'insertion | Inférieure à 1 dB sur 90 % de la bande |
| Tension de tenue diélectrique | 2 500 V RMS minimum, 50 Hz |
| Tension DC nominale | 230 V |
| Tension de service | 1 000 V RMS maximum, 50 Hz |
| Courant de décharge impulsionnel maximal | 10 kA |
| Connecteurs | SMA femelle en entrée, SMA mâle en sortie |
| Cycles de connexion | 500 minimum |
| Boîtier | Laiton, revêtement alliage ternaire Cu-Zn-Sn |
| Dimensions | 55 x 25 x 39 mm |
| Poids | 85 g |
| Température de fonctionnement et de stockage | -45 à +80 °C |
| Humidité relative | 95 % maximum |
| Indice de protection | IP67 |
| Normes | UL 1449:2006, IEC 61000-4-5:2014+AMD1:2017, CE, RoHS |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, Wi-Fi
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Indice de protection
- IP67
- Bande de fréquences
- GNSS, LTE / 5G (617-6000 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Compatibilité
- Antennes et routeurs à connecteur SMA
- Connecteur
- SMA femelle (entrée), SMA mâle (sortie)
- Code constructeur
- A-RFLA-SMSF-070
- EAN
- 6009710929155
- Courant de décharge max
- 10 kA
- Perte d'insertion
- Inférieure à 1 dB
Contenu et accessoires compatibles
Parafoudre livré avec sa cosse de terre à sertir. Le conducteur de terre, le ruban d'étanchéité et les câbles coaxiaux sont à prévoir séparément.
Documentation
Questions fréquentes
Où installer le parafoudre RFLA-SMA-70 ?
Le constructeur recommande de le placer près de l'antenne plutôt que près de l'équipement intérieur, afin de dériver la surtension avant qu'elle ne parcoure le câble jusqu'au routeur. Ses raccords doivent être protégés par un ruban d'étanchéité ou une gaine thermorétractable.
Comment raccorder le parafoudre à la terre ?
Une cosse à sertir livrée reçoit le conducteur de terre. Poynting conseille un fil d'au moins 10 AWG, le plus court et le plus droit possible (idéalement moins de 3 m), relié au mât mis à la terre ou directement à un piquet, une barrette ou la structure métallique du bâtiment.
Faut-il un parafoudre par câble d'antenne ?
Oui. Le RFLA-SMA-70 protège une seule ligne coaxiale. Une antenne MIMO 2x2 reliée par deux câbles demande donc deux parafoudres, un par voie, chacun raccordé à la terre.
Le parafoudre dégrade-t-il le signal 4G ou 5G ?
Sa perte d'insertion reste inférieure à 1 dB et son ROS inférieur à 1,4:1 sur 90 % de la bande DC à 7 GHz, selon la fiche technique. L'impact est faible au regard de la protection apportée au routeur ou à la passerelle.
À propos de Poynting

Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour le RFLA-SMA-70
Indiquez le nombre de lignes d'antenne à protéger et le type d'équipement : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et la composition de votre installation.
