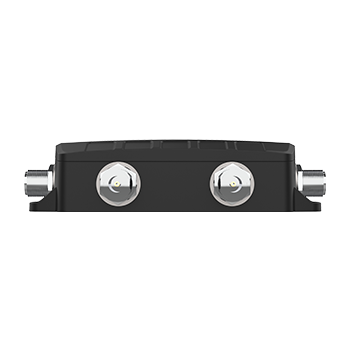

Réf. DPLX-2Poynting DPLX-2 - Diplexeur Wi-Fi bi-bande 2x2 MIMO 2,4 et 5 GHz IP68
- Diplexeur Wi-Fi 2,4 GHz et 5 GHz, 4 vers 2, pour 2×2 MIMO
- Perte d’insertion de 0,9 dB à 2,4 GHz et 1,7 dB à 5 GHz
- Isolation d’au moins 25 dB, 10 W, 50 ohms
- Six connecteurs N femelle, 171 x 132 x 39 mm
- Boîtier IP68, IK10, -40 à +80 °C
| Connectivité radio | Wi-Fi |
|---|---|
| Usage | Extérieur / espaces verts, Réseau industriel |
| Indice de protection | IP68 |
| Type de montage | Adhésif |
| Bande de fréquences | Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Compatibilité | Points d’accès, routeurs et antennes Wi-Fi à connecteur N |
| Connecteur | 6 x N femelle |
| Code constructeur | A-DPLX-0002-V1-01 |
| EAN | 6009710927489 |
- Wi-Fi
- IP68
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
Le Poynting DPLX-2 est un diplexeur Wi-Fi bi-bande 2x2 MIMO qui combine ou sépare les bandes 2,4 GHz et 5 GHz. Il permet de raccorder un point d'accès ou un routeur bi-bande à des antennes dédiées à chaque bande, ou de répartir les deux bandes d'une antenne vers des ports séparés.
Il réunit deux diplexeurs dans un seul boîtier IP68 et IK10 : une solution propre pour les liaisons Wi-Fi d'extérieur d'un campus, d'un parking ou d'une plateforme logistique, sans multiplier les câbles en façade.
Points forts du DPLX-2
- Bandes 2 400 à 2 500 MHz et 5 000 à 6 000 MHz
- Diplexeur 4 vers 2 pour un fonctionnement 2x2 MIMO sur les deux bandes
- Perte d'insertion de 0,9 dB à 2,4 GHz et 1,7 dB à 5 GHz
- Isolation d'au moins 25 dB entre ports, ROS inférieur ou égal à 1,5:1
- Six connecteurs N femelle montés en usine
- Boîtier IP68, IK10, -40 à +80 °C, tenue au vent jusqu'à 160 km/h
Applications en bâtiment et sur site technique
- Point d'accès Wi-Fi bi-bande d'extérieur raccordé à des antennes 2,4 GHz et 5 GHz séparées
- Couverture Wi-Fi d'une cour, d'un parking ou d'une zone de quai logistique
- Routeur à ports bi-bande uniques relié à des antennes mono-bande existantes
- Réseau Wi-Fi d'un site industriel ou d'une collectivité exposé aux intempéries
Intégration et compatibilité
Passif et sans alimentation, le DPLX-2 se place entre les antennes Wi-Fi et l'équipement : routeur, point d'accès ou pont radio. Poynting décrit deux montages : combineur ou séparateur. Ses mesures sont réalisées avec les ports non utilisés fermés par une charge 50 ohms.
Les connecteurs N femelle se raccordent à des câbles coaxiaux N mâle ou à des adaptateurs vers SMA.
Caractéristiques techniques
| Référence commerciale | DPLX-2 |
| Code constructeur | A-DPLX-0002-V1-01 |
| Fonction | Diplexeur bi-bande 4 vers 2, 2x2 MIMO |
| Bandes de fréquences | 2 400 à 2 500 MHz, 5 000 à 6 000 MHz |
| Perte d'insertion | 0,9 dB (2,4 GHz), 1,7 dB (5 GHz) |
| Isolation | 25 dB minimum |
| ROS (VSWR) | Inférieur ou égal à 1,5:1 |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Court-circuit DC | Oui |
| Ports | 6, N femelle |
| Dimensions | 171 x 132 x 39 mm |
| Poids | 0,378 kg |
| Boîtier | PC-ABS stabilisé anti-UV, gris |
| Montage | En surface, adhésif fourni |
| Tenue au vent | Jusqu'à 160 km/h |
| Température de fonctionnement et de stockage | -40 à +80 °C |
| Indice de protection | IP68 |
| Résistance aux chocs | IK10 |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
| EAN | 6009710927489 |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Usage
- Extérieur / espaces verts, Réseau industriel
- Indice de protection
- IP68
- Type de montage
- Adhésif
- Bande de fréquences
- Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Compatibilité
- Points d'accès, routeurs et antennes Wi-Fi à connecteur N
- Connecteur
- 6 x N femelle
- Code constructeur
- A-DPLX-0002-V1-01
- EAN
- 6009710927489
Contenu et accessoires compatibles
Livré avec son adhésif de fixation. Vis, câbles et adaptateurs sont à prévoir selon l'installation.
Documentation
Questions fréquentes
À quoi sert un diplexeur Wi-Fi ?
Il fait passer les signaux 2,4 GHz et 5 GHz sur un même câble. Le DPLX-2 relie ainsi un équipement bi-bande à des antennes 2,4 GHz et 5 GHz séparées, ou sépare sur deux ports dédiés les deux bandes issues d'une antenne bi-bande.
Pourquoi six ports ?
Le boîtier réunit deux diplexeurs : deux ports 2,4 GHz, deux ports 5 GHz et deux ports communs. Chaque voie MIMO a donc son diplexeur, ce qui conserve le fonctionnement 2x2 MIMO sur les deux bandes.
Le DPLX-2 couvre-t-il le Wi-Fi 6E ?
Non. Sa bande haute s'arrête à 6 000 MHz. Il convient au Wi-Fi 2,4 GHz et 5 GHz, pas à la bande 6 GHz du Wi-Fi 6E.
Quelle perte ajoute-t-il ?
La fiche technique indique une perte d'insertion de 0,9 dB de 2 400 à 2 500 MHz et de 1,7 dB de 5 000 à 6 000 MHz, avec une isolation d'au moins 25 dB entre ports.
Demander un devis pour le DPLX-2
Précisez vos équipements Wi-Fi et vos antennes : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
