Poynting WLAN-60 et WLAN-61 - Antenne Wi-Fi directionnelle bi-bande IP65
- Antenne Wi-Fi directionnelle bi-bande 2 400 à 2 500 MHz et 5 000 à 6 000 MHz
- WLAN-60 : SISO, 16 dBi à 5 GHz, couvre aussi 3,3 à 4,2 GHz
- WLAN-61 : 4×4 MIMO, 11 dBi à 5 GHz, polarisations ±45°, H et V
- Connecteurs SMA femelle internes avec presse-étoupe, compatibles 802.11ax
- IP65, IK08, -40 à +80 °C, support orientable en aluminium fourni
| Connectivité radio | Wi-Fi |
|---|---|
| Usage | Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural, Sur mât ou poteau |
| Bande de fréquences | Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Autonomie | Sans objet (alimenté) |
| Caractéristiques d'antenne | Directionnelle bi-bande, SISO 16 dBi (WLAN-60) ou 4×4 MIMO 11 dBi (WLAN-61) |
| Connecteur | SMA femelle interne avec presse-étoupe (1 ou 4) |
| MIMO | SISO, 16 dBi, 4×4 MIMO, 11 dBi |
- Wi-Fi
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités

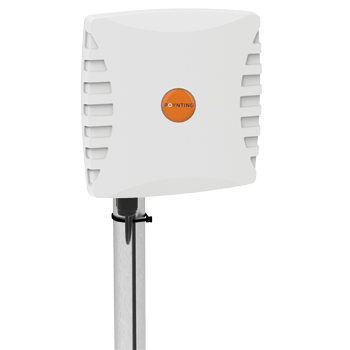

Les Poynting WLAN-60 et WLAN-61 sont des antennes Wi-Fi directionnelles bi-bande 2,4 GHz et 5 GHz, logées dans le même boîtier IP65 de 240 x 240 mm. La WLAN-60 privilégie la portée avec un gain de 16 dBi à 5 GHz, la WLAN-61 privilégie le débit avec quatre antennes en 4x4 MIMO.
Elles servent aux intégrateurs et aux services informatiques qui doivent prolonger le réseau sans câble : relier un bâtiment annexe, une loge de gardien ou un local technique éloigné, ou couvrir une cour de stockage depuis une façade. Leur boîtier résiste aux produits chimiques et aux environnements industriels chargés en bruit radio.
Points forts des WLAN-60 et WLAN-61
- Bi-bande 2 400 à 2 500 MHz et 5 000 à 6 000 MHz, compatible 802.11b, g, n, ac et ax
- WLAN-60 : 12 dBi à 2,4 GHz et 16 dBi à 5 GHz, plus 10 dBi de 3 300 à 4 200 MHz
- WLAN-61 : 4x4 MIMO, 9 dBi à 2,4 GHz et 11 dBi à 5 GHz, utilisable aussi en 2x2 ou 3x3
- Connecteurs SMA femelle à l'intérieur du boîtier avec presse-étoupe : aucune jonction extérieure

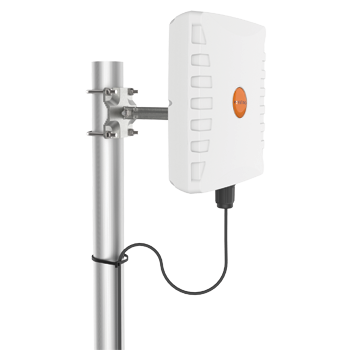

- Support orientable en aluminium moulé fourni, pose murale ou sur mât
- IP65, IK08, tenue au vent jusqu'à 160 km/h, -40 à +80 °C
Applications en bâtiment et sur site technique
- Liaison Wi-Fi point à point entre deux bâtiments d'un campus, d'un site industriel ou d'un groupe scolaire
- Couverture d'une cour logistique, d'un parking ou d'une zone de stockage depuis une façade
- Ateliers et usines à fort encombrement métallique et bruit radio élevé
- Raccordement d'un local technique isolé (pompe, chaufferie, poste de garde) au réseau du site
Intégration et compatibilité
Antennes passives, les WLAN-60 et WLAN-61 se raccordent à un point d'accès, un pont Wi-Fi ou un routeur doté de connecteurs d'antenne externes. Elles complètent nos points d'accès et clients Wi-Fi et nos routeurs 4G et 5G industriels équipés de Wi-Fi.
Le câble est à fournir : il entre par un presse-étoupe et se visse sur les connecteurs SMA femelle internes. Choisissez un câble à faibles pertes, le plus court possible, avec le connecteur de votre équipement (SMA, RP-SMA ou N). Câbles et adaptateurs disponibles parmi nos câbles et rallonges coaxiales.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| WLAN-60 | SISO, 1 port, 16 dBi à 5 GHz, couvre aussi 3,3 à 4,2 GHz | Liaison point à point longue distance |
| WLAN-61 | 4x4 MIMO, 4 ports, 11 dBi à 5 GHz, faisceau plus large | Point d'accès MIMO, couverture de zone et haut débit |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne Wi-Fi directionnelle bi-bande |
| Bandes de fréquences | WLAN-60 : 2 400 à 2 500 MHz, 3 300 à 4 200 MHz, 5 000 à 6 000 MHz ; WLAN-61 : 2 400 à 2 500 MHz, 5 000 à 6 000 MHz |
| Gain maximal | WLAN-60 : 12 dBi (2,4 GHz), 10 dBi (3,3 à 4,2 GHz), 16 dBi (5 GHz) ; WLAN-61 : 9 dBi (2,4 GHz), 11 dBi (5 GHz) |
| Configuration | WLAN-60 : SISO, 1 port ; WLAN-61 : 4x4 MIMO, 4 ports |
| Polarisation | WLAN-60 : linéaire verticale ; WLAN-61 : ±45°, horizontale et verticale |
| ROS (VSWR) | WLAN-60 : inférieur à 2,5:1 ; WLAN-61 : inférieur à 2:1 |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Protection DC | Court-circuit DC (DC short) |
| Connecteurs | SMA femelle internes (1 ou 4), passage de câble par presse-étoupe |
| Dimensions | 240 x 240 x 60 mm |
| Poids | 0,76 kg |
| Radôme | ABS sans halogène, gris clair (RAL 7047) |
| Montage | Mur ou mât, support orientable en aluminium moulé fourni |
| Indice de protection | IP65 |
| Résistance aux chocs | IK08 |
| Tenue au vent | jusqu'à 160 km/h |
| Température de fonctionnement | -40 à +80 °C |
| Humidité | jusqu'à 98 % en fonctionnement |
| Brouillard salin | MIL-STD 810G / ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
| Codes constructeur / EAN | A-WLAN-0060-V1 / 6009710923986 ; A-WLAN-0061-V1 / 6009710924006 |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Usage
- Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Sur mât ou poteau
- Bande de fréquences
- Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Autonomie
- Sans objet (alimenté)
- Caractéristiques d'antenne
- Directionnelle bi-bande, SISO 16 dBi (WLAN-60) ou 4x4 MIMO 11 dBi (WLAN-61)
- Connecteur
- SMA femelle interne avec presse-étoupe (1 ou 4)
- MIMO
- SISO, 16 dBi, 4x4 MIMO, 11 dBi
Contenu et accessoires compatibles
Livrée avec l'antenne et son support orientable pour pose murale ou sur mât. Câble non fourni.
Accessoires : rallonges HDF-195 jusqu'à 15 m selon le constructeur, adaptateurs, support renforcé Poynting BRKT-62 et mâts parmi nos supports de fixation. Voir aussi la gamme d'antennes Poynting.
Documentation
Toutes les documentations Poynting
Fiche technique Poynting WLAN-60 (PDF, en anglais) et guide d'installation WLAN-60
Fiche technique Poynting WLAN-61 (PDF, en anglais) et guide d'installation WLAN-61
Questions fréquentes
WLAN-60 ou WLAN-61 : laquelle choisir ?
La WLAN-60 est une antenne SISO à un port, avec un gain élevé de 16 dBi à 5 GHz et 12 dBi à 2,4 GHz : c'est le choix pour une liaison point à point à longue distance. La WLAN-61 réunit quatre antennes (4x4 MIMO) avec 11 dBi à 5 GHz et 9 dBi à 2,4 GHz et un faisceau plus large : elle convient à un point d'accès MIMO qui doit couvrir un entrepôt, une cour ou un atelier.
Peut-on relier deux bâtiments en Wi-Fi avec ces antennes ?
Oui. Montées de part et d'autre et orientées l'une vers l'autre, deux antennes directionnelles raccordées à des points d'accès ou des ponts Wi-Fi à connecteurs externes créent une liaison entre bâtiments, sans tranchée ni fibre. La portée dépend de la puissance des équipements, de la bande et du dégagement entre les deux sites.
Comment se raccorde le câble ?
Le boîtier s'ouvre sur le côté où se trouvent les connecteurs SMA femelle (1 sur la WLAN-60, 4 sur la WLAN-61). Le câble passe par un presse-étoupe et se visse directement à l'intérieur : aucune jonction exposée aux intempéries, donc pas de ruban d'étanchéité ni de pertes de connecteur supplémentaires.
Les antennes sont-elles compatibles Wi-Fi 6 ?
Oui. Les deux modèles fonctionnent de 2 400 à 2 500 MHz et de 5 000 à 6 000 MHz et sont compatibles avec les normes IEEE 802.11b, g, n, ac et ax. La bande 6 GHz du Wi-Fi 6E n'est pas couverte.
Demander un devis pour les WLAN-60 et WLAN-61
Indiquez la distance entre les sites, les équipements Wi-Fi utilisés et le nombre de liaisons : nous vous répondons sous 24 h ouvrées avec un conseil technique et un tarif selon les quantités. Nous vous aidons aussi à choisir entre la WLAN-60 et la WLAN-61.
