Poynting XPOL-24 - Antenne 5G/4G directionnelle MIMO 4x4 11 dBi
- Antenne 5G/4G directionnelle MIMO 4×4 : quatre antennes à polarisation croisée
- 617 à 960, 1 710 à 2 700 et 3 300 à 4 200 MHz, gain 8,5 / 8,5 / 11 dBi
- ROS inférieur à 2:1, 10 W par port, impédance 50 ohms
- Câbles HDF-195 de 5 m en SMA mâle, ou connecteurs N femelle
- Boîtier ASA anti-UV IP65, IK08, -40 à +80 °C, support mur ou mât fourni
| Connectivité radio | 2G / 3G, 4G LTE, 5G |
|---|---|
| Usage | GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural, Sur mât ou poteau |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz) |
| Caractéristiques d'antenne | Directionnelle, MIMO 4×4, polarisation croisée (V/H et ±45°), 11 dBi max |
| Connecteur | 4 SMA mâle sur câbles HDF-195 de 5 m, ou 4 N femelle en traversée |
| Connectique | Câbles 5 m, SMA mâle, N femelle (traversée) |
- 4G LTE
- 5G
- 2G / 3G
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités

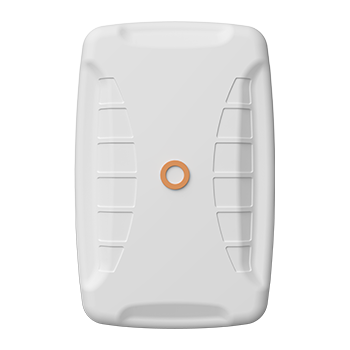

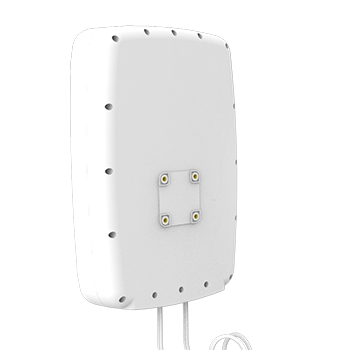

La Poynting XPOL-24 est une antenne 5G directionnelle MIMO 4x4 qui réunit quatre antennes à polarisation croisée dans un seul radôme, avec un gain de 11 dBi sur la bande 3,3 à 4,2 GHz et 8,5 dBi sur les bandes 4G. Elle alimente les quatre entrées d'un routeur 5G pour tirer le meilleur débit d'un site mal couvert.
Elle vise les liaisons cellulaires qui portent un vrai trafic : lien principal d'un bâtiment sans fibre, secours d'un datacenter ou d'un site industriel, raccordement de caméras et de systèmes de supervision. Comme la XPOL-2-5G, elle utilise un conducteur magnétique artificiel (AMC, métamatériau) pour obtenir un gain élevé sur une large bande.
Points forts du XPOL-24
- MIMO 4x4 : quatre antennes à polarisation croisée (verticale/horizontale et ±45°) dans un radôme
- Gain de 8,5 dBi (617 à 960 MHz), 8,5 dBi (1 710 à 2 700 MHz) et 11 dBi (3 300 à 4 200 MHz)
- Couverture large bande adaptée à l'agrégation de porteuses (carrier aggregation)
- ROS inférieur à 2:1, 10 W admissibles, impédance 50 ohms
- Deux connectiques : câbles HDF-195 de 5 m en SMA mâle ou quatre N femelle en traversée
- Boîtier ASA anti-UV IP65, IK08, -40 à +80 °C, tenue au vent jusqu'à 160 km/h
- Support mur ou mât BRKT-062 et visserie inox fournis
Applications en bâtiment et sur site technique
- Datacenters et salles serveurs : lien 5G de secours ou accès d'administration hors bande
- Tertiaire et santé : bâtiment sans fibre ou en attente de raccordement, liaison 5G principale
- Industrie et logistique : sites isolés qui remontent vidéoprotection, supervision et données de production
- Collectivités : bâtiments communaux, stations techniques et équipements de ville intelligente en zone peu couverte
- Agriculture : exploitations et sites de stockage éloignés des relais
Intégration et compatibilité
Antenne passive à quatre ports, la XPOL-24 se raccorde aux quatre entrées d'antenne d'un routeur 5G industriel. Chaque port correspond à une antenne du réseau MIMO : raccordez-les dans l'ordre des entrées principales et secondaires du routeur.
La version câblée est livrée avec deux câbles jumelés HDF-195 de 5 m terminés SMA mâle. La version N femelle permet de choisir un coaxial à plus faibles pertes pour une grande distance. Le court-circuit DC intégré protège les entrées radio. Adaptateurs et rallonges disponibles parmi nos câbles et rallonges coaxiales.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| XPOL-24-01 | Quatre câbles HDF-195 de 5 m, SMA mâle | Routeur 5G proche de l'antenne, pose rapide |
| XPOL-24-02 | Quatre connecteurs N femelle en traversée | Câblage sur mesure, longue distance jusqu'au local |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne directionnelle à polarisation croisée, MIMO 4x4 |
| Bandes de fréquences | 617 à 960 MHz, 1 710 à 2 700 MHz, 3 300 à 4 200 MHz |
| Gain maximal | 8,5 dBi (617 à 960 MHz), 8,5 dBi (1 710 à 2 700 MHz), 11 dBi (3 300 à 4 200 MHz) |
| Polarisation | Cellule 1 : verticale et horizontale ; cellule 2 : ±45° |
| ROS (VSWR) | inférieur à 2:1 |
| Puissance admissible | 10 W |
| Impédance | 50 ohms |
| Protection DC | Court-circuit DC (DC short) |
| Câbles | 2 câbles jumelés HDF-195 de 5 m, SMA mâle, ou 4 N femelle en traversée |
| Pertes câble | 0,385 dB/m à 900 MHz, 0,565 dB/m à 1 800 MHz, 0,666 dB/m à 2 400 MHz, 0,788 dB/m à 3 000 MHz |
| Dimensions | 290 x 444 x 110 mm (hors support) |
| Poids | 3,165 kg (version SMA), 2,565 kg (version N femelle) |
| Radôme | ASA stabilisé anti-UV, blanc |
| Montage | Mur ou mât, support BRKT-062 et étriers en U fournis |
| Indice de protection | IP65 |
| Résistance aux chocs | IK08 |
| Tenue au vent | jusqu'à 160 km/h |
| Température de fonctionnement | -40 à +80 °C |
| Humidité | jusqu'à 98 % en fonctionnement |
| Brouillard salin | MIL-STD 810G / ASTM B117 |
| Inflammabilité du boîtier | UL 94-HB |
| Conformité | CE, RoHS |
Critères de sélection
- Connectivité radio
- 4G LTE, 5G, 2G / 3G
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Sur mât ou poteau
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz)
- Caractéristiques d'antenne
- Directionnelle, MIMO 4x4, polarisation croisée (V/H et ±45°), 11 dBi max
- Connecteur
- 4 SMA mâle sur câbles HDF-195 de 5 m, ou 4 N femelle en traversée
- Connectique
- Câbles 5 m, SMA mâle, N femelle (traversée)
Contenu et accessoires compatibles
Livrée avec l'antenne XPOL-24, le support BRKT-062, deux étriers en U M6 x 60 mm, écrous, boulons et rondelles inox, quatre vis à frapper pour le mur et une clé Allen.
Prévoyez des gaines d'étanchéité pour les connecteurs extérieurs et, si besoin, des rallonges HDF-195. Voir aussi la gamme d'antennes Poynting et nos antennes 4G, 5G et Wi-Fi.
Documentation
Questions fréquentes
Pourquoi une antenne 4x4 plutôt que 2x2 ?
Les routeurs 5G disposent généralement de quatre entrées d'antenne. Raccorder les quatre permet au modem d'exploiter le MIMO 4x4 et l'agrégation de porteuses, ce qui améliore le débit et la robustesse de la liaison. Avec une antenne 2x2, deux entrées restent inutilisées.
Quelle différence avec la XPOL-2-5G ?
Les deux antennes atteignent 11 dBi sur la bande 3,5 GHz. La XPOL-2-5G est une 2x2 compacte (265 x 265 mm), la XPOL-24 une 4x4 plus grande (290 x 444 mm) qui couvre aussi la bande 3,3 à 3,4 GHz. Choisissez selon le nombre d'entrées de votre routeur.
Comment pointer l'antenne ?
Orientez la face avant vers le relais de l'opérateur, puis affinez la position en suivant les indicateurs du routeur (RSRP, RSRQ, SINR). Placez l'antenne le plus haut possible, à au moins 0,5 m d'autres antennes et objets métalliques, comme le recommande le constructeur.
Faut-il protéger les connecteurs en extérieur ?
Oui. Le constructeur demande d'étanchéifier toutes les connexions radio réalisées en extérieur, par exemple avec des gaines d'étanchéité pour connecteurs. C'est indispensable sur la version N femelle, où vous raccordez vos propres câbles.
Quel mât prévoir ?
L'antenne pèse 3,2 kg en version câblée et 2,6 kg en version N femelle, pour 290 x 444 x 110 mm. Elle se fixe sur mât avec le support BRKT-062 et les étriers en U fournis, ou au mur avec des chevilles à frapper. Sa tenue au vent est donnée jusqu'à 160 km/h.
Demander un devis pour le XPOL-24
Indiquez le modèle de routeur, la distance entre l'antenne et le local technique et la localisation du site : nous vous répondons sous 24 h ouvrées avec un conseil technique et un tarif selon les quantités. Nous vous aidons à choisir entre version câblée et N femelle.
