Prosoft POE - Injecteur PoE industriel pour radios et points d'accès
- POE-30I-DC : IEEE 802.3at, 30 W, 1 port Gigabit, double entrée 20 à 60 VDC
- Injecteurs passifs 48 VDC à entrée secteur ou 9 à 36 VDC pour radios RLX2-IHx
- Kits injecteur et séparateur 12 VDC 0,67 A, connecteur 2 ou 3 broches
- POE-30I-DC : -40 à +75 °C, rail DIN ou mural, UL 508
- Alimentation transportée jusqu'à environ 90 m sur câble Ethernet
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | Réseau industriel, Télégestion de sites distants |
| Alimentation | Secteur 100-240 V AC, Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Gigabit, PoE (fournit l'alimentation) |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Prosoft RLX2-IHNF, RadioLinx RLX-IH, RLX-IHW, RLX-FHE, RLX-FHS, RLX-FHES |
| Variante | POE-30I-DC (802.3at 30 W), POE-48I-AC, POE-48I-DC-DC, kits POE-48I-12S-2 et -3 |
| Connecteur | RJ45 blindé (données et PoE) |
| Puissance PoE | 30 W par port (POE-30I-DC) ; 48 VDC 0,35 A (kit POE-48I-12S) |
| Modèle | 30 W Gigabit, entrée DC, 48 V, entrée AC, 48 V, entrée 9-36 VDC, Kit 12 VDC, connecteur 2 broches, Kit 12 VDC, connecteur 3 broches |
- Aucune (filaire)
- Ethernet
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
L'injecteur PoE industriel Prosoft alimente une radio RadioLinx ou un point d'accès par son câble Ethernet, sans ligne électrique dédiée jusqu'au mât ou au faux plafond. La gamme couvre une entrée secteur, des entrées continues 9 à 36 VDC ou 20 à 60 VDC, et des kits injecteur plus séparateur 12 VDC pour les radios plus anciennes.
L'alimentation reste centralisée dans le local technique, sur onduleur, et la radio distante peut être redémarrée à distance. Retrouvez aussi nos alimentations rail DIN et secteur, nos switchs PoE industriels et la gamme Prosoft.
Points forts du POE
- POE-30I-DC : 1 port Gigabit 10/100/1000 Mbit/s, IEEE 802.3at, 30 W par port sous 50 VDC
- POE-30I-DC : double entrée 20 à 60 VDC avec alarme, de -40 à +75 °C, rail DIN ou mural, UL 508
- POE-48I-AC et POE-48I-DC-DC : injecteurs passifs 48 VDC recommandés pour les radios RLX2-IHx
- Kits POE-48I-12S : injecteur 90 à 264 VAC, 48 VDC sous 0,35 A, séparateur 12 VDC sous 0,67 A
- Protection contre les surtensions Ethernet, les surcharges et les courts-circuits sur les kits
- Alimentation transportée jusqu'à environ 90 m sur câble catégorie 5 ou supérieure
Applications en bâtiment et sur site technique
- Alimentation d'une radio installée en toiture pour une liaison entre deux bâtiments
- Point d'accès Wi-Fi en entrepôt ou en atelier, alimenté depuis l'armoire réseau secourue
- Site distant en 24 ou 48 VDC (station de pompage, poste technique) avec le POE-30I-DC
Intégration et compatibilité
Les injecteurs se placent entre le switch et la radio : le port données reçoit le réseau, le port PoE alimente l'équipement. Le POE-30I-DC fournit l'alimentation sur les paires 4/5 (+) et 7/8 (-) et reste compatible 802.3af. Les radios RLX2-IHx acceptent le PoE 802.3af mode B ou un PoE passif 48 VDC ; pour la version étanche RLX2-IHNF-W, utilisez un câble M12 vers RJ45 de la gamme CUL-M12.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| POE-30I-DC | 802.3at 30 W, Gigabit, double entrée 20 à 60 VDC | Armoire industrielle, rail DIN |
| POE-48I-AC | Injecteur passif 48 VDC, entrée secteur | Local technique avec prise secteur |
| POE-48i-DC-DC | Injecteur passif 48 VDC, entrée 9 à 36 VDC | Coffret alimenté en 12 ou 24 VDC |
| POE-48I-12S-2 | Kit injecteur et séparateur 12 VDC, connecteur 2 broches | Radios RLX-IH et RLX-IHW |
| POE-48I-12S-3 | Kit injecteur et séparateur 12 VDC, connecteur 3 broches | Radios RLX-FHE, RLX-FHS et RLX-FHES |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| POE-30I-DC : norme | IEEE 802.3at, compatible 802.3af |
| POE-30I-DC : sortie | 50 VDC, 30 W par port |
| POE-30I-DC : entrée | Double entrée 20 à 60 VDC, 2 A max |
| POE-30I-DC : dimensions et poids | 31 x 111 x 78 mm, 315 g |
| POE-30I-DC : température | -40 à +75 °C |
| POE-30I-DC : conformité | UL 508, RoHS, WEEE, REACH, EN 55024 |
| Kit POE-48I-12S : injecteur | 90 à 264 VAC 47 à 63 Hz, sortie 48 VDC sous 0,35 A, connecteur IEC-320 C6 |
| Kit POE-48I-12S : séparateur | Sortie 12 VDC sous 0,67 A, isolement 1 000 VDC |
| Kit POE-48I-12S : dimensions | 83 x 76 x 38 mm, 147 g (injecteur), 130 g (séparateur) |
| Kit POE-48I-12S : température | -10 à +60 °C, 5 à 90 % HR sans condensation |
| POE-48I-DC-DC : entrée | 9 à 36 VDC |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- Télégestion de sites distants, Réseau industriel
- Alimentation
- Secteur 100-240 V AC, Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- PoE (fournit l'alimentation), Gigabit
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Prosoft RLX2-IHNF, RadioLinx RLX-IH, RLX-IHW, RLX-FHE, RLX-FHS, RLX-FHES
- Variante
- POE-30I-DC (802.3at 30 W), POE-48I-AC, POE-48I-DC-DC, kits POE-48I-12S-2 et -3
- Connecteur
- RJ45 blindé (données et PoE)
- Puissance PoE
- 30 W par port (POE-30I-DC) ; 48 VDC 0,35 A (kit POE-48I-12S)
- Modèle
- 30 W Gigabit, entrée DC, 48 V, entrée AC, 48 V, entrée 9-36 VDC, Kit 12 VDC, connecteur 2 broches, Kit 12 VDC, connecteur 3 broches
Contenu et accessoires compatibles
Le kit POE-48I-12S est livré avec quatre cordons secteur pour la plupart des pays et un câble 12 VDC à connecteur industriel 2 ou 3 broches. Pour une radio étanche RLX2-IHNF-W, prévoyez un câble M12 vers RJ45.
Documentation
Questions fréquentes
Quel injecteur choisir pour un RLX2-IHNF ?
ProSoft propose pour la gamme RLX2-IHx les injecteurs passifs POE-48I-AC (entrée secteur) et POE-48I-DC-DC (entrée 9 à 36 VDC). Le POE-30I-DC, conforme 802.3at, convient aux radios ProSoft qui acceptent le PoE, mais le RLX2-IHNF-W n'est pas compatible PoE+ selon son manuel.
À quoi servent les kits POE-48I-12S-2 et POE-48I-12S-3 ?
Ils associent un injecteur et un séparateur (splitter) qui restitue 12 VDC sous 0,67 A. Le kit -2 a un connecteur 2 broches pour les radios RLX-IH et RLX-IHW ; le kit -3 a un connecteur 3 broches pour les RLX-FHE, RLX-FHS et RLX-FHES.
Quelle distance peut-on couvrir avec le câble Ethernet ?
ProSoft indique que l'alimentation peut être transportée jusqu'à 300 pieds, soit environ 90 m, sur un câble Ethernet catégorie 5 ou supérieure.
Le POE-30I-DC accepte-t-il une alimentation redondante ?
Oui. Il possède deux entrées DC de 20 à 60 VDC, avec une LED par source et une alarme en cas de défaut de l'une d'elles.
À propos de Prosoft
ProSoft Technology conçoit et fabrique du matériel de communication industrielle : passerelles de protocoles, modules intégrés aux automates Rockwell Automation, solutions d'accès distant sécurisé et réseaux sans fil industriels. Marque du groupe Belden, ProSoft aide intégrateurs et exploitants à faire dialoguer des équipements hétérogènes et à moderniser des installations existantes sans remplacer les automates en place.
Voir toute la gamme ProsoftDemander un devis pour le POE
Précisez la radio à alimenter et la tension disponible : nous vous répondons sous 24 h ouvrées avec la référence adaptée. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
Milesight alimentation UG56 - Câble USB-C, adaptateur et convertisseur DC
- USB
ORing INJ - Injecteur PoE Gigabit industriel rail DIN 30 à 90 W
- Aucune (filaire)
- Ethernet
- 2 ports
Autres produits Prosoft
Toute la gamme Prosoft
Prosoft PLX31-MBTCP-PND - Passerelle Modbus TCP vers PROFINET Device
- Aucune (filaire)
- Ethernet
- Modbus TCP

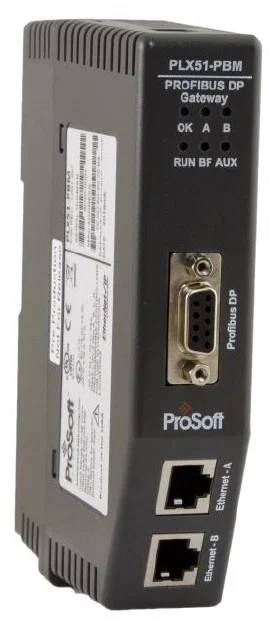

Prosoft PLX51-PB - Passerelle PROFIBUS DP vers EtherNet/IP et Modbus
