Prosoft PLX31-MBTCP-SIE - Passerelle Modbus TCP vers Siemens S7
- Passerelle Modbus TCP (client et serveur) vers automates Siemens S7 sur Industrial Ethernet
- Lecture et écriture S7-200 à S7-1500 : DB, entrées, sorties, mémentos, compteurs, temporisations
- 20 clients S7, 10 clients et 10 serveurs Modbus TCP, 160 commandes Modbus
- 10 000 registres de 16 bits partagés, 1 port Ethernet 10/100
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rail DIN |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Protocoles IP et intégration | Modbus TCP |
| Usage | GTB / intégration BMS, Réseau industriel |
| Nombre de ports Ethernet | 1 port |
| Autonomie | Sans objet (alimenté) |
| Connecteur | 1 x RJ45 10/100 Base-T, bornier d’alimentation J180 |
| Automates Siemens | S7-200, S7-300, S7-400, S7-1200, S7-1500 ; S5 avec interface adaptée |
| Température de fonctionnement | -25 à +70 °C |
- Aucune (filaire)
- Ethernet
- Modbus TCP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités

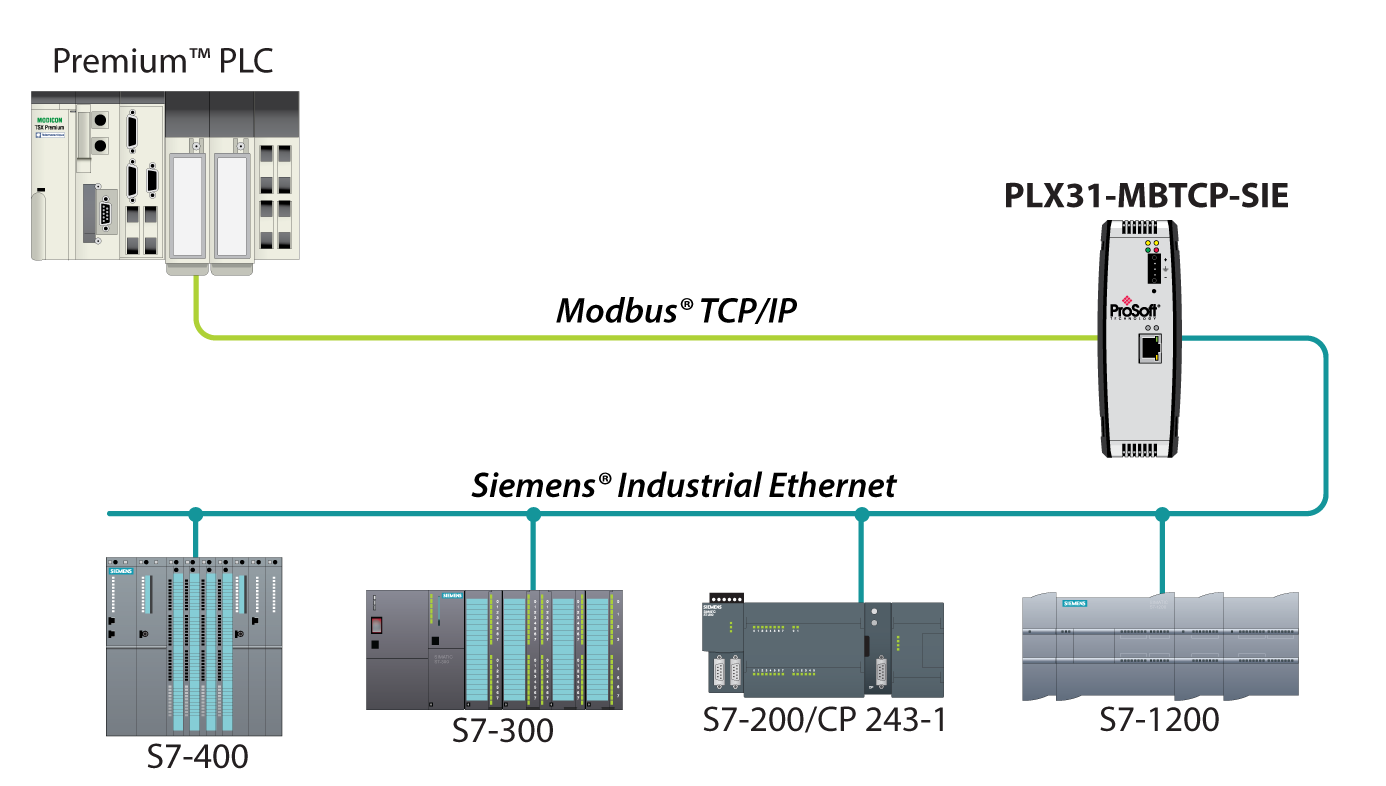

La passerelle Modbus TCP Siemens S7 Prosoft PLX31-MBTCP-SIE rend les données des automates Siemens S7-200, S7-300, S7-400, S7-1200 et S7-1500 accessibles en Modbus TCP/IP, le protocole le plus courant des superviseurs de GTB, des SCADA, des IHM et des centrales de mesure. Elle lit et écrit les zones mémoire S7 et les présente comme des registres Modbus, dans les deux sens.
C'est une réponse directe au besoin des intégrateurs GTB face aux équipements techniques livrés avec un automate Siemens : chaufferie, production d'eau glacée, CTA de process, pompage. Plutôt que de demander une modification du programme S7, la passerelle publie les états, mesures et alarmes vers la GTB et transmet les consignes en retour. Découvrez nos autres passerelles Modbus et convertisseurs de protocoles.
Points forts du PLX31-MBTCP-SIE
- Client Siemens Industrial Ethernet : 20 connexions de 16 commandes vers S7-200, S7-300, S7-400, S7-1200 et S7-1500
- Accès aux DB, entrées, sorties, mémentos, compteurs et temporisations, en lecture et en écriture
- Modbus TCP serveur : 5 connexions MBAP et 5 encapsulées, pour la GTB, le SCADA ou l'IHM
- Modbus TCP client : 10 connexions et 160 commandes, pour lire compteurs ou centrales de mesure
- Jusqu'à 20 connexions client et serveur simultanées au total selon le constructeur
- Utilisable avec des automates Siemens S5 équipés d'une interface adaptée
- 10 000 registres de 16 bits, carte SD optionnelle pour la sauvegarde de configuration
- Alimentation 10 à 36 VDC, -25 à +70 °C, UL Classe I Division 2 et ATEX zone 2
Applications en bâtiment et sur site technique
- Bâtiment tertiaire ou hôpital : intégration à la GTB d'une chaufferie ou d'une production d'eau glacée pilotée en Siemens S7, par exemple dans le cadre d'une mise en conformité au décret BACS
- Datacenter : remontée vers la supervision Modbus TCP des automates S7 de groupes froids, de pompes ou de récupération de chaleur
- Station de pompage, de relevage ou de traitement d'eau d'une collectivité : publication des données S7 vers un SCADA Modbus TCP
- Site industriel : collecte par la passerelle des compteurs et centrales de mesure Modbus TCP et transfert vers l'automate S7
- Rénovation d'une IHM ou d'un superviseur Modbus TCP sans modifier les automates Siemens en place
Intégration et compatibilité
Côté Modbus TCP, la passerelle est serveur : la GTB lit et écrit ses registres avec les codes fonction 1, 2, 3, 4, 5, 6, 15 et 16, plus 22 et 23. Elle peut aussi être client et interroger jusqu'à 10 équipements Modbus TCP avec 160 commandes, chacune activable individuellement et avec écriture sur changement de valeur. Un code d'erreur par commande facilite le diagnostic.
Côté Siemens, une liste de commandes par client S7 définit les zones à échanger. Les données sont rangées dans une base commune de 10 000 registres, avec prise en charge des valeurs flottantes. Configuration et diagnostic se font dans ProSoft Configuration Builder via Ethernet ; ProSoft Discovery Service retrouve la passerelle même hors du sous-réseau du PC. Voir toute la gamme Prosoft.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Protocole Modbus | Modbus TCP/IP client et serveur |
| Clients Modbus TCP | 10 connexions, 160 commandes configurables au total |
| Serveurs Modbus TCP | 5 connexions MBAP et 5 connexions encapsulées |
| Codes fonction | 1, 2, 3, 4, 5, 6, 15, 16 ; 22 et 23 en serveur uniquement |
| Gestion des commandes | Activation individuelle, écriture sur changement de valeur, code d'erreur par commande |
| Protocole Siemens | Siemens Industrial Ethernet (S7), client |
| Automates pris en charge | Siemens S7-200, S7-300, S7-400, S7-1200, S7-1500 (lecture et écriture) |
| Zones mémoire S7 | Blocs de données (DB), entrées, sorties, mémentos, compteurs, temporisations |
| Clients S7 | 20 connexions, jusqu'à 16 commandes chacune |
| Port Ethernet | 1 x RJ45 10/100 Mbit/s full et half-duplex, isolation 1 500 Vrms |
| Base de données | 10 000 registres de 16 bits |
| Alimentation | 24 VDC nominal, plage admise 10 à 36 VDC, bornier débrochable J180 (positif, négatif, terre) |
| Consommation | 300 mA sous 24 VDC, 610 mA maximum sur la plage 10 à 36 VDC |
| Température de fonctionnement | -25 à +70 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 5 à 95 % sans condensation |
| Dimensions (H x l x P) | 136,7 x 50,5 x 111,3 mm |
| Montage | Rail DIN, boîtier autonome |
| Chocs | IEC 60068-2-27 : 15 g en fonctionnement, 30 g hors fonctionnement |
| Vibrations | IEC 60068-2-6 : 5 g de 10 à 150 Hz |
| Sauvegarde | Emplacement carte SD (carte en option) |
| Configuration | ProSoft Configuration Builder (PCB), gratuit, via Ethernet ; ProSoft Discovery Service pour changer l'adresse IP hors sous-réseau ; verrouillage de la configuration par commutateur (firmware 1.04 et plus) |
| Certifications | UL/cUL Classe I Division 2 groupes A, B, C, D ; ATEX zone 2 (II 3 G Ex ec IIC T5 X Gc) ; CE, RoHS |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Protocoles IP et intégration
- Modbus TCP
- Usage
- GTB / intégration BMS, Réseau industriel
- Nombre de ports Ethernet
- 1 port
- Autonomie
- Sans objet (alimenté)
- Connecteur
- 1 x RJ45 10/100 Base-T, bornier d'alimentation J180
- Automates Siemens
- S7-200, S7-300, S7-400, S7-1200, S7-1500 ; S5 avec interface adaptée
- Température de fonctionnement
- -25 à +70 °C
Contenu et accessoires compatibles
Livré avec un tournevis de 2,5 mm et le connecteur d'alimentation J180. La carte SD, l'alimentation 24 VDC rail DIN et les cordons Ethernet sont à commander séparément.
Documentation
Questions fréquentes
Une GTB Modbus TCP peut-elle lire directement un automate S7 avec cette passerelle ?
Oui. La passerelle lit les zones S7 configurées et les publie dans ses registres. La GTB l'interroge en serveur Modbus TCP, sans modification du programme de l'automate Siemens, hormis la mise à disposition des zones mémoire échangées.
Quels automates Siemens sont pris en charge ?
Les S7-200, S7-300, S7-400, S7-1200 et S7-1500 en lecture et en écriture. Le constructeur indique aussi un usage possible avec des automates S5 équipés d'une interface adaptée.
La passerelle peut-elle aussi interroger des compteurs Modbus TCP ?
Oui. En client Modbus TCP, elle gère 10 connexions et 160 commandes. Les valeurs lues peuvent ensuite être écrites dans un automate S7 par les commandes Siemens.
Quelle différence avec le PLX32-MBTCP-SIE ?
Le PLX32-MBTCP-SIE ajoute un second port Ethernet pour placer le réseau Modbus TCP et le réseau Siemens sur deux sous-réseaux distincts. Le PLX31-MBTCP-SIE convient quand tout est sur le même réseau.
