Red Lion Sixnet SLX-6RS - Switch Ethernet industriel à anneau redondant 6 ports
- 6 ports Fast Ethernet : 6 RJ45, ou 4 RJ45 et 2 fibres 100BaseFX SC ou ST
- Anneau Real-Time Ring préconfiguré, reprise en moins de 30 ms plus 5 ms par saut
- Supervision Modbus sur Ethernet et sortie d'alarme « OK » 0,5 A
- Double entrée 10 à 30 VDC, 4 à 6 W typique, -40 à 85 °C
- Boîtier aluminium IP40 rail DIN, Classe I Division 2, ATEX zone 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 6 à 8 ports |
| Fonctions réseau | Ports SFP / fibre, Redondance en anneau |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Cuivre, ou 2 fibres multimode 4 km, monomode 20 km ou 60 km, SC ou ST |
| Connecteur | RJ45, SC ou ST, bornier débrochable |
| Anneau | Real-Time Ring préconfiguré sur les ports 5 et 6 (D1) |
| Température de fonctionnement | -40 à 85 °C |
| Ports | Cuivre uniquement, 2 fibres multimode SC 4 km, 2 fibres multimode ST 4 km, 2 fibres monomode SC 20 km, 2 fibres monomode SC 60 km, 2 fibres monomode ST 20 km, 2 fibres monomode ST 60 km |
- Aucune (filaire)
- Ethernet
- Fibre optique
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le switch industriel à anneau redondant Red Lion Sixnet SLX-6RS offre six ports Fast Ethernet et la technologie Real-Time Ring du constructeur : si un câble ou une fibre est coupé, le trafic repart par l'autre côté de la boucle en quelques dizaines de millisecondes. Les références D1 sont livrées avec l'anneau déjà actif sur les ports 5 et 6.
Il permet à un intégrateur GTB de sécuriser le réseau d'un bâtiment ou d'un site sans paramétrer de protocole de redondance : on câble la boucle, on alimente, le réseau est protégé. Versions tout cuivre ou avec deux fibres multimode ou monomode. Voir l'ensemble de nos switchs Ethernet industriels et la gamme Red Lion.
Points forts du SLX-6RS
- 6 ports Fast Ethernet : 6 RJ45 10/100, ou 4 RJ45 et 2 ports 100BaseFX SC ou ST
- Real-Time Ring préconfiguré (D1) : reprise en moins de 30 ms plus 5 ms par switch
- Plus de 50 switchs par anneau, double anneau possible dans un même switch
- Priorisation du trafic 802.1p (QoS, CoS, ToS/DS), filtrage des tempêtes de broadcast, recopie de port
- Registres d'état Modbus sur Ethernet (UDP) et sortie d'alarme « OK » 0,5 A
- 2 048 adresses MAC, mémoire tampon 1 Mbit, bande passante 3,2 Gbit/s
- Double entrée 10 à 30 VDC, 4 W typique en cuivre, 6 W avec fibre
- Fonctionnement de -40 à 85 °C, Classe I Division 2, ATEX zone 2
Applications en bâtiment et sur site technique
- Boucle de switchs entre les étages d'un immeuble tertiaire, pour une GTB sans point de rupture unique
- Anneau fibre reliant les bâtiments d'un hôpital, d'un lycée ou d'un campus universitaire
- Réseau de sous-stations dans un réseau de chaleur ou un site industriel
- Réseau de supervision d'un datacenter ou d'une plateforme logistique où la continuité prime
Intégration et compatibilité
Hors fonctions d'anneau, le SLX-6RS se comporte comme un switch IEEE 802.3 standard : BACnet/IP, Modbus TCP, MQTT ou KNXnet/IP circulent sans réglage. Seuls des switchs Real-Time Ring doivent former l'anneau ; automates, passerelles et postes de supervision se branchent sur les ports hors anneau.
Le logiciel gratuit Ethernet Switch Tools (Windows) permet de choisir le switch maître, de déplacer ou d'ajouter un anneau, de régler la priorisation, la limitation des broadcasts, la recopie de port et la sortie « OK ». L'état des ports, des alimentations et de l'anneau est lisible en Modbus/UDP par un automate ou un superviseur, ou par câblage de la sortie « OK » sur une entrée TOR. Pour prolonger une liaison, voir nos convertisseurs fibre et modules SFP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

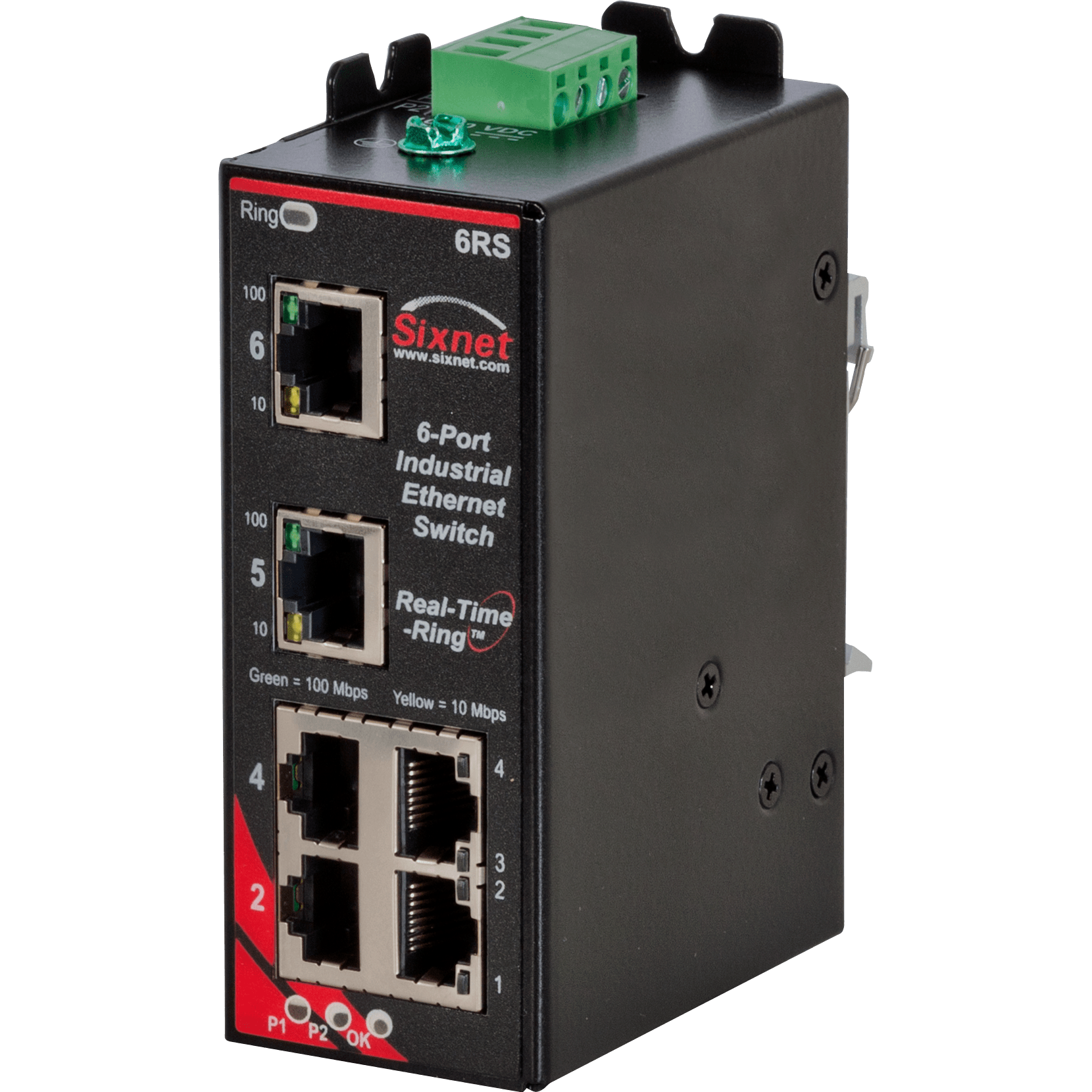

| SLX-6RS-1-D1 | 6 x RJ45 10/100, anneau sur les ports 5 et 6 | Boucle cuivre entre armoires proches |

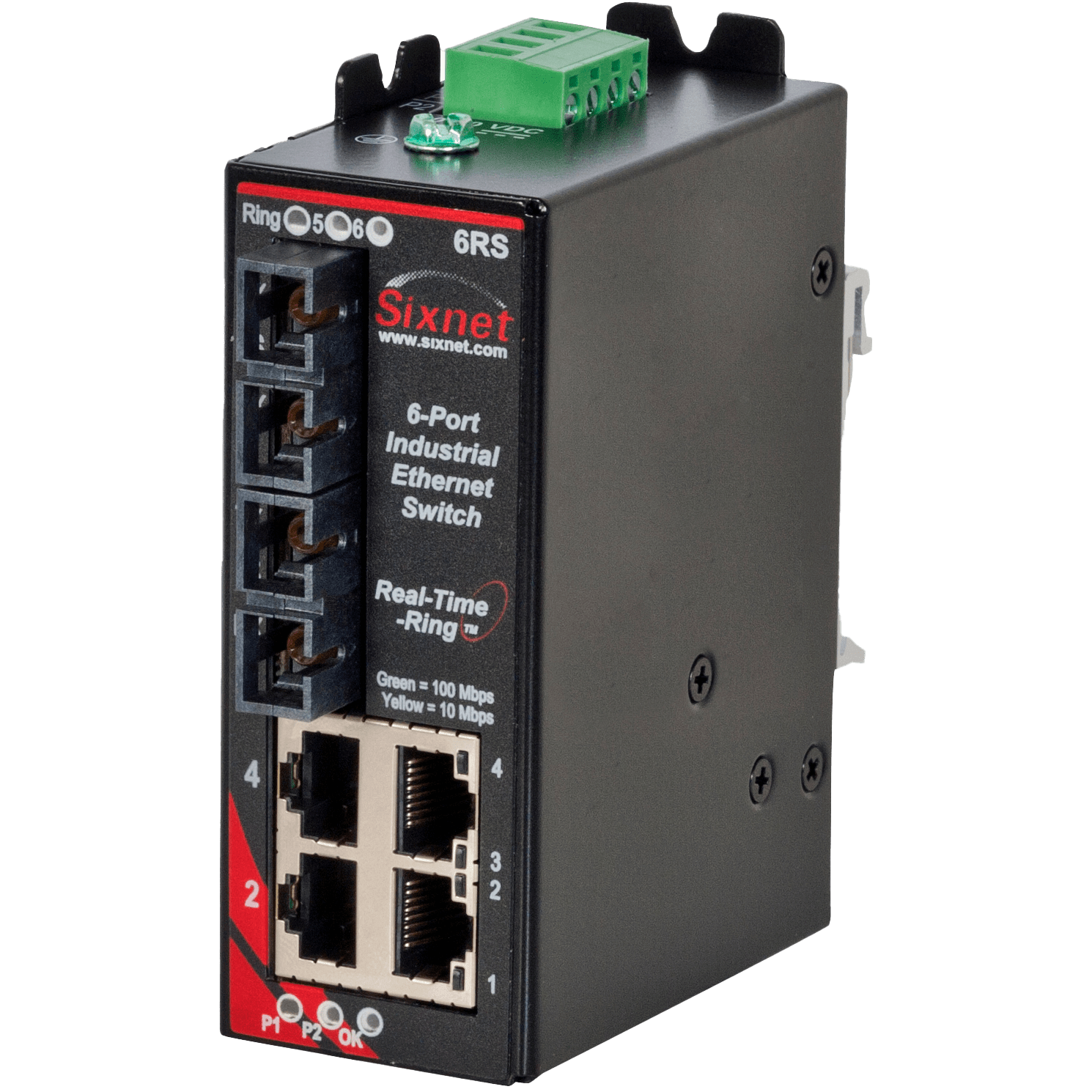

| SLX-6RS-4SC-D1 | 4 RJ45 + 2 fibres multimode SC, 4 km | Anneau fibre sur site, connectique SC |

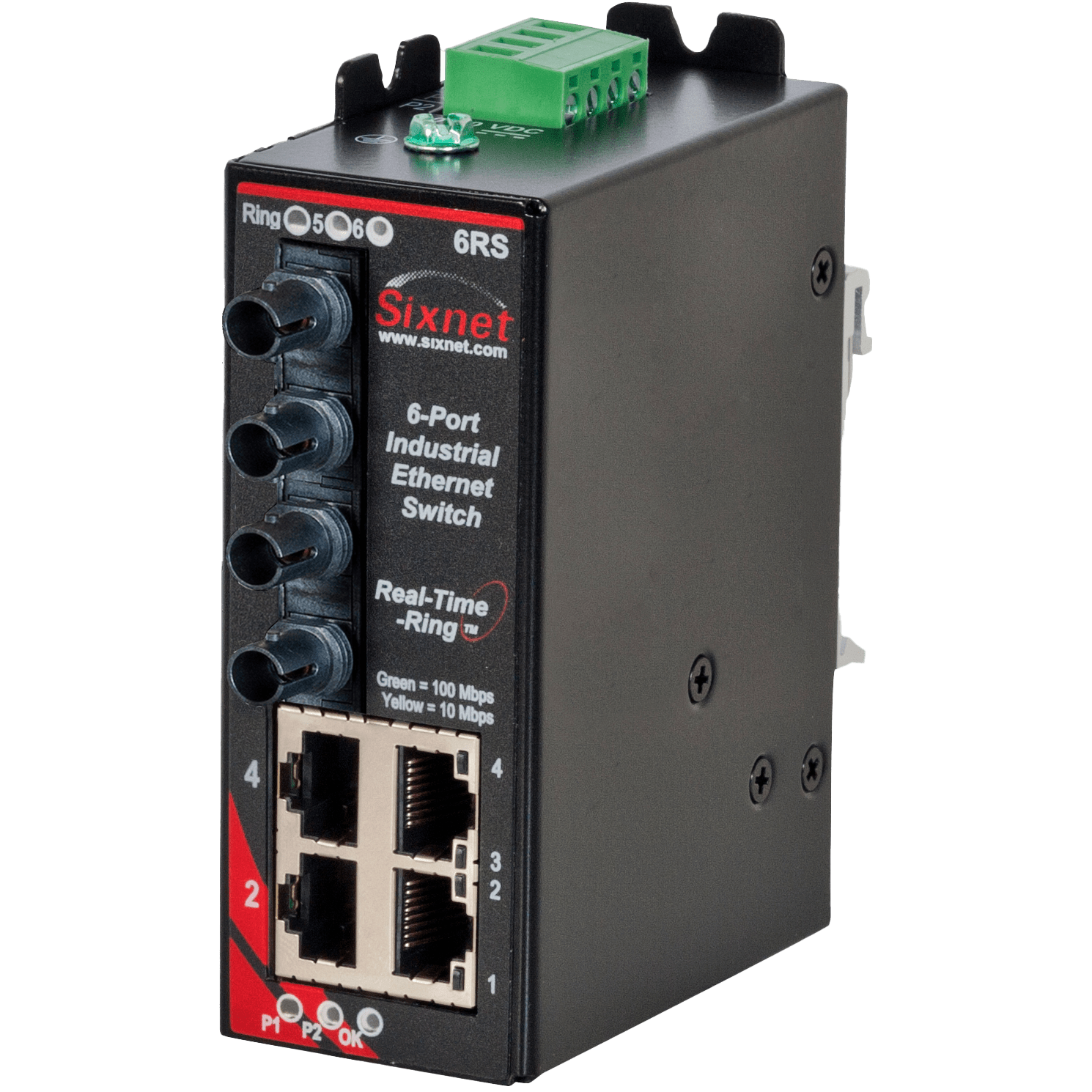

| SLX-6RS-4ST-D1 | 4 RJ45 + 2 fibres multimode ST, 4 km | Anneau fibre sur site, connectique ST |
| SLX-6RS-5SC-D1 | 4 RJ45 + 2 fibres monomode SC, 20 km | Anneau entre bâtiments éloignés |
| SLX-6RS-5SCL-D1 | 4 RJ45 + 2 fibres monomode SC, longue distance 60 km | Sites distants, connectique SC |
| SLX-6RS-5ST-D1 | 4 RJ45 + 2 fibres monomode ST, 20 km | Anneau entre bâtiments, connectique ST |
| SLX-6RS-5STL-D1 | 4 RJ45 + 2 fibres monomode ST, longue distance 60 km | Sites distants, connectique ST |
Caractéristiques techniques
| Type | Switch Fast Ethernet à anneau Real-Time Ring, store and forward non bloquant |
| Ports cuivre | 6 x RJ45 10/100 (version 1) ou 4 x RJ45 10/100 (versions fibre), blindés |
| Ports fibre | 2 x 100BaseFX full duplex, SC ou ST (versions 4 et 5) |
| Fibre | Multimode 62,5/125 µm ; monomode 9/125 µm ; 1 300 nm |
| Portée fibre | 4 km (multimode), 20 km (monomode), 60 km (monomode longue distance L, selon la désignation constructeur ; la fiche technique indique 40 km et plus) |
| Anneau | Real-Time Ring, anneau préconfiguré sur les deux derniers ports (D1) |
| Temps de reprise | Moins de 30 ms plus 5 ms par saut (perte de lien) |
| Switchs par anneau | Plus de 50, moins de 50 conseillé pour les meilleures performances |
| Adresses MAC | 2 048 |
| Mémoire tampon | 1 Mbit (128 ko) |
| Bande passante mémoire | 3,2 Gbit/s |
| Latence typique | 5 µs (100 Mbit/s) ou 16 µs (10 Mbit/s) plus le temps de trame |
| Isolation Ethernet | 1 500 V eff. pendant 1 minute |
| Normes IEEE | 802.3, 802.3u, 802.3x, 802.1p |
| Supervision | Registres d'état Modbus sur Ethernet (UDP), voyants OK et Ring |
| Sortie d'alarme | Contact « OK », tension identique à l'alimentation, 0,5 A maximum |
| Alimentation | Double entrée 10 à 30 VDC, protection contre l'inversion de polarité |
| Consommation | 4 W typique (version cuivre), 6 W typique (versions 2 fibres) |
| Protection transitoires | 15 000 W crête |
| Température de fonctionnement | -40 à 85 °C, démarrage à froid à -40 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| Vibrations | IEC 60068-2-6 |
| Indice de protection | IP40, boîtier aluminium |
| Dimensions (H x L) | 114,3 x 38,1 mm |
| Poids | 230 g |
| Montage | Rail DIN EN 50022 ou fixation directe sur panneau |
| Sécurité électrique | UL508, CSA C22.2/142, IEC 61010-1, CE |
| CEM | FCC partie 15, ICES-003, EN 61000-6-2 et -6-4 |
| Zones dangereuses | Classe I Division 2 (ISA 12.12.01, CSA C22.2/213), ATEX zone 2 II 3G Ex nA IIC T4 (EN 60079-0, -15) |
| Sécurité oculaire (fibre) | IEC 60825-1 classe 1 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 6 à 8 ports
- Fonctions réseau
- Ports SFP / fibre, Redondance en anneau
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Cuivre, ou 2 fibres multimode 4 km, monomode 20 km ou 60 km, SC ou ST
- Connecteur
- RJ45, SC ou ST, bornier débrochable
- Anneau
- Real-Time Ring préconfiguré sur les ports 5 et 6 (D1)
- Température de fonctionnement
- -40 à 85 °C
- Ports
- Cuivre uniquement, 2 fibres multimode SC 4 km, 2 fibres multimode ST 4 km, 2 fibres monomode SC 20 km, 2 fibres monomode SC 60 km, 2 fibres monomode ST 20 km, 2 fibres monomode ST 60 km
Contenu et accessoires compatibles
Le switch se monte sur rail DIN ou directement sur panneau. Le constructeur propose l'alimentation ET-PS-024-02 (24 VDC, 2 A) et le parafoudre Ethernet double port SP-ETH-2 pour les ports 10/100. Voir aussi nos alimentations rail DIN.
Documentation
Questions fréquentes
Que signifie le suffixe D1 ?
D1 indique que le switch est livré avec un anneau déjà activé sur ses deux derniers ports (5 et 6). Il suffit de relier ces ports d'un switch à l'autre et de refermer la boucle : aucune configuration n'est nécessaire.
Quel est le temps de reprise de l'anneau ?
Le constructeur annonce moins de 30 ms plus 5 ms par switch en cas de perte de lien. Un anneau de 10 switchs se reconstruit ainsi en 80 ms environ. Plus de 50 switchs peuvent être placés dans un même anneau.
Peut-on mélanger le SLX-6RS avec d'autres switchs dans l'anneau ?
Non. Tous les noeuds de l'anneau doivent être des switchs Real-Time Ring. Les autres équipements, y compris des switchs standard, se raccordent sur les ports hors anneau.
Comment superviser l'anneau depuis la GTB ?
Le switch publie des registres d'état en Modbus sur Ethernet (UDP) et dispose d'une sortie « OK » qui retombe en cas de perte d'alimentation ou de coupure de l'anneau. Le logiciel Windows Ethernet Switch Tools affiche aussi l'état des ports, des alimentations et de l'anneau.
Quelle différence avec le SLX-6ES ?
Le SLX-6ES est un switch simple sans redondance, à utiliser en ligne ou en étoile. Le SLX-6RS ajoute l'anneau Real-Time Ring, la priorisation du trafic, la recopie de port et la surveillance Modbus, et existe aussi en version tout cuivre.
Demander un devis pour le SLX-6RS
Décrivez la topologie souhaitée, le nombre de switchs dans l'anneau et les distances entre armoires : nous vous répondons sous 24 h ouvrées avec la composition adaptée et un conseil technique. Les tarifs sont établis selon les quantités.
