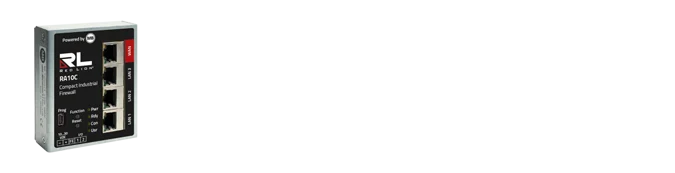

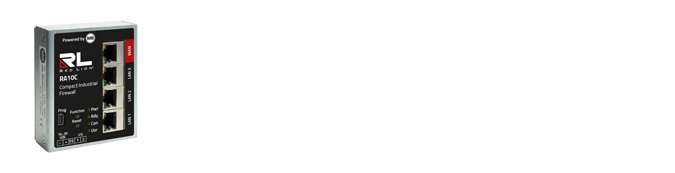

Réf. RA10C000000000D0Red Lion RA10C - Pare-feu industriel compact avec mode apprentissage
- Pare-feu compact 1 WAN et 3 LAN Ethernet 10/100
- Apprentissage du trafic, filtres IP, port, protocole et MAC, NAT
- 2 entrées TOR, alimentation 10 à 30 VDC (250 mA max sous 24 V)
- Boîtier métal IP30 sur rail DIN, -40 à 75 °C
- Homologation UL, dossier E482663
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, USB |
| Usage | GTB / intégration BMS, Réseau industriel, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 3 à 5 ports |
| Fonctions réseau | E/S intégrées |
| Entrées et sorties | Entrée TOR / contact sec |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Red Lion RA50C, Red Lion RA70 |
| Ports Ethernet | 1 WAN et 3 LAN RJ45 10/100 Mbit/s |
| Modes | Pont transparent ou passerelle avec routage statique |
| Filtrage | IP, port, protocole, MAC, listes noires et blanches |
| Température de fonctionnement | -40 à 75 °C |
| Garantie | 1 an |
| Largeur | 69 mm |
- Aucune (filaire)
- Ethernet
- USB
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le pare-feu industriel Red Lion RA10C (firewall) protège un réseau technique en le découpant en zones logiques séparées : automates, régulateurs CVC, compteurs ou supervision restent isolés du réseau bureautique et des accès non désirés. Il dispose de 1 port WAN et de 3 ports LAN Ethernet 10/100 dans un boîtier métallique de 69 mm de large pour rail DIN.
Il s'adresse aux intégrateurs GTB, aux services informatiques et aux exploitants qui doivent appliquer une segmentation réseau sans déployer un pare-feu informatique complexe. Sa fonction d'apprentissage relève le trafic légitime et le convertit en règles, ce qui réduit le temps de mise en service et les erreurs. Il complète les routeurs industriels de la gamme Red Lion.
Points forts du RA10C
- 1 port WAN et 3 ports LAN RJ45 10/100BASE-T(X)
- Mode pont (transparent) ou mode passerelle avec routage statique
- Filtres IP, port, protocole et MAC, listes noires et blanches dans les deux sens
- Apprentissage du trafic réseau et génération automatique de règles
- NAT : DNAT (redirection), SimpleNAT, NetworkNAT et SNAT
- 2 entrées TOR 10 à 30 VDC intégrées
- Alimentation 10 à 30 VDC, 250 mA maximum sous 24 V
- Fonctionnement de -40 à 75 °C, boîtier métal IP30, homologation UL (dossier E482663)
Applications en bâtiment et sur site technique
- Isolement du réseau GTB d'un immeuble tertiaire vis-à-vis du réseau informatique du locataire
- Protection d'un îlot automate de chaufferie, de centrale de traitement d'air ou de pompage
- Segmentation d'une ligne de production ou d'une machine livrée par un constructeur tiers
- Cloisonnement des équipements techniques d'un datacenter (onduleurs, climatisation, comptage)
- Mise en conformité d'installations existantes avec une politique de segmentation réseau
Intégration et compatibilité
Le RA10C travaille au niveau IP : il laisse passer ou bloque les flux Modbus TCP, BACnet/IP, SNMP ou HTTP selon les règles définies, sans dépendre du protocole applicatif. En mode pont, il s'insère sans changer l'adressage existant. En mode passerelle, il route entre WAN et LAN à partir d'une table de routage statique et masque l'adressage interne par NAT.
La configuration se fait par projet dans le logiciel de gestion du constructeur, ou en ligne de commande par SSH. Quatre niveaux d'accès permettent de séparer administration et consultation. Les services NTP client et Syslog client assurent l'horodatage et l'export des journaux vers un serveur de supervision. Le port USB 2.0 mini (device) sert au raccordement local.
Versions disponibles
La référence RA10C000000000D0 correspond au pare-feu compact LAN/WAN pour rail DIN. Elle est proposée en version unique.
Caractéristiques techniques
| Référence | RA10C000000000D0 |
| Fonction | Pare-feu industriel compact, modes pont et passerelle |
| Ports Ethernet | 1 WAN et 3 LAN RJ45 10/100BASE-T(X) |
| Port USB | 1 port USB 2.0 mini (device) |
| Entrées TOR | 2 entrées 10 à 30 VDC (bas 0 à 3,2 V, haut 8 à 30 V) |
| Filtrage | IP, port, protocole, MAC, listes noires et blanches WAN vers LAN et LAN vers WAN |
| NAT | DNAT (redirection de ports), SimpleNAT, NetworkNAT, SNAT |
| Services | Client NTP, client Syslog |
| Administration | Logiciel de gestion, ligne de commande SSH, 4 niveaux d'accès |
| Alimentation | 10 à 30 VDC, 250 mA maximum sous 24 V |
| Température de fonctionnement | -40 à 75 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 0 à 95 % HR sans condensation |
| Boîtier | Métal, IP30 lorsque tous les ports sont occupés |
| Largeur | 69 mm (plan coté complet dans la fiche technique) |
| Poids | 235 g |
| Montage | Rail DIN 35 mm (EN 50022) |
| Certification | UL Listed, dossier E482663 |
| Garantie | 1 an |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, USB
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 3 à 5 ports
- Fonctions réseau
- E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Red Lion RA50C, Red Lion RA70
- Ports Ethernet
- 1 WAN et 3 LAN RJ45 10/100 Mbit/s
- Modes
- Pont transparent ou passerelle avec routage statique
- Filtrage
- IP, port, protocole, MAC, listes noires et blanches
- Température de fonctionnement
- -40 à 75 °C
- Garantie
- 1 an
- Largeur
- 69 mm
Contenu et accessoires compatibles
Le pare-feu se monte sur rail DIN et s'alimente en très basse tension continue : une alimentation rail DIN 24 VDC convient. Pour ajouter un accès distant VPN au même îlot, il peut être associé à un routeur d'accès distant RA50C ou RA70.
Documentation
Questions fréquentes
Le RA10C permet-il un accès distant par VPN ?
Non. Le RA10C est un pare-feu de segmentation : il filtre et traduit les flux entre un réseau amont (WAN) et un îlot machine ou technique (LAN), sans tunnel VPN. Pour la télémaintenance par VPN, Red Lion propose les routeurs d'accès distant RA50C et RA70 de la même gamme.
Comment fonctionne le mode apprentissage ?
En mode apprentissage, le pare-feu observe le trafic réel de l'installation et propose de le reprendre sous forme de règles de filtrage, avec une liste des équipements vus sur le réseau. L'intégrateur valide ensuite ces règles : tout flux non autorisé est bloqué, ce qui limite les erreurs de paramétrage.
Faut-il modifier l'adressage IP de l'installation existante ?
Pas nécessairement. En mode pont (bridge), le RA10C s'insère de façon transparente entre deux segments et filtre le trafic sans changer d'adresses. En mode passerelle (gateway), il route entre WAN et LAN avec des fonctions NAT (DNAT, SimpleNAT, NetworkNAT, SNAT) utiles quand plusieurs îlots utilisent le même plan d'adressage.
Comment le pare-feu est-il configuré ?
La configuration se prépare dans le logiciel de gestion sous forme de projet, puis est chargée dans l'appareil. Les modifications peuvent être faites en ligne ou hors ligne avant rechargement. Un accès en ligne de commande par SSH est également prévu, avec quatre niveaux d'accès utilisateurs.
Comment l'alimenter dans une armoire GTB ?
Le RA10C accepte de 10 à 30 VDC et consomme au plus 250 mA sous 24 V. Une alimentation 24 VDC sur rail DIN déjà présente dans l'armoire suffit généralement.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le RA10C
Indiquez le nombre de pare-feu et l'architecture de votre réseau technique : nous répondons sous 24 h ouvrées avec un conseil sur le mode de déploiement. Les tarifs sont établis selon les quantités et le projet.
Produits similaires
Voir toute la catégorie

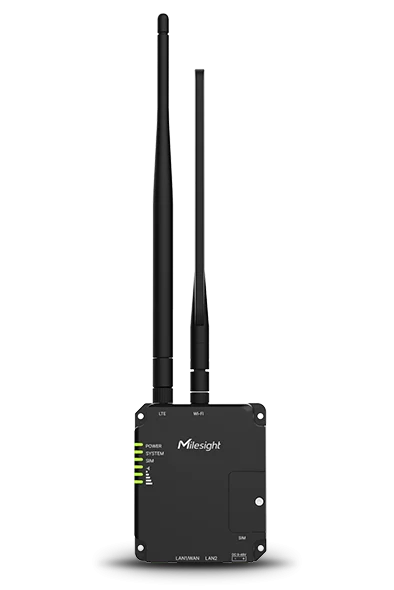

Milesight UR32S - Routeur 4G LTE Cat 4 industriel compact Wi-Fi, option PoE
- 4G LTE
- 2G / 3G
- Wi-Fi

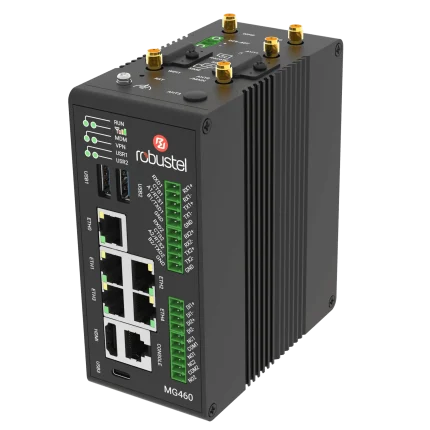

Robustel MG460 - Passerelle edge computing sécurisée 4G/5G, 5 ports Gigabit
- 4G LTE
- 5G
- 2G / 3G
Milesight UR41L - Routeur 4G industriel compact LTE Cat 1, RS232 ou RS485
- 4G LTE
- Ethernet
- RS-485

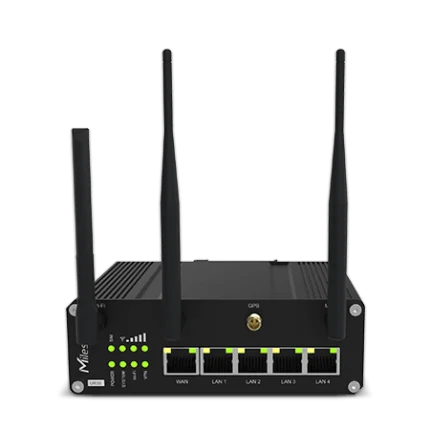

Milesight UR35 - Routeur 4G LTE Cat 4 industriel Wi-Fi double SIM, 5 ports
- 4G LTE
- 2G / 3G
- Wi-Fi
Autres produits Red Lion
Toute la gamme Red Lion

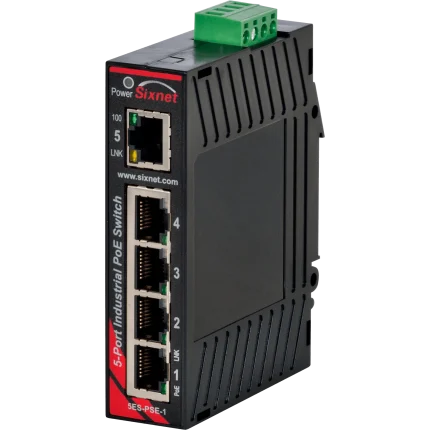

Red Lion Sixnet EB-5ES-PSE - Switch PoE industriel non manageable 5 ports
- Aucune (filaire)
- Ethernet
- Fibre optique

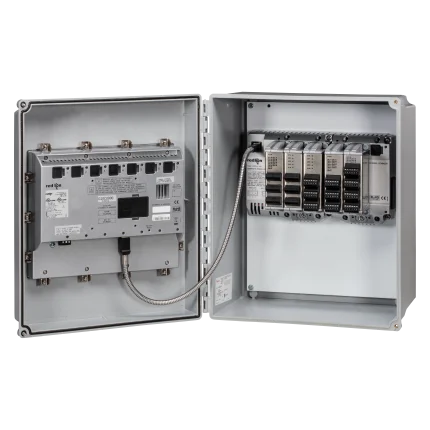

Red Lion Graphite - Boîtier fibre de verre et adaptateur de panneau pour IHM
