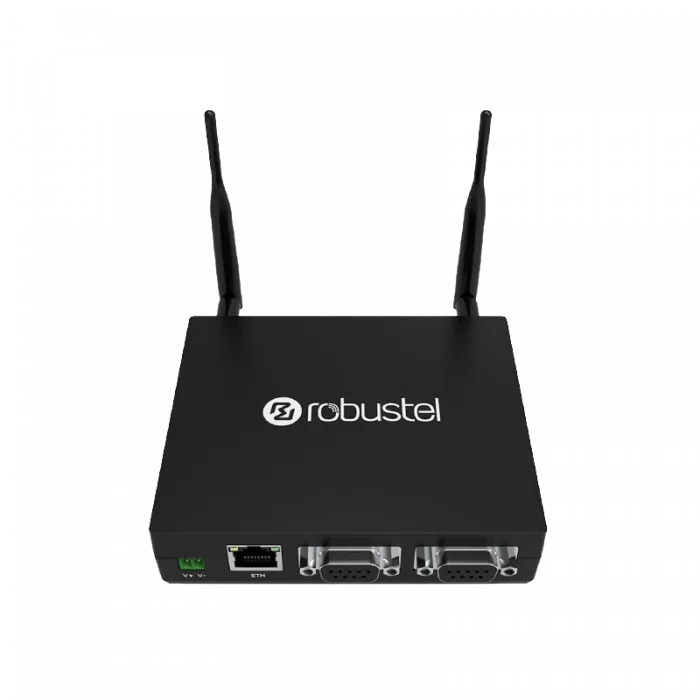

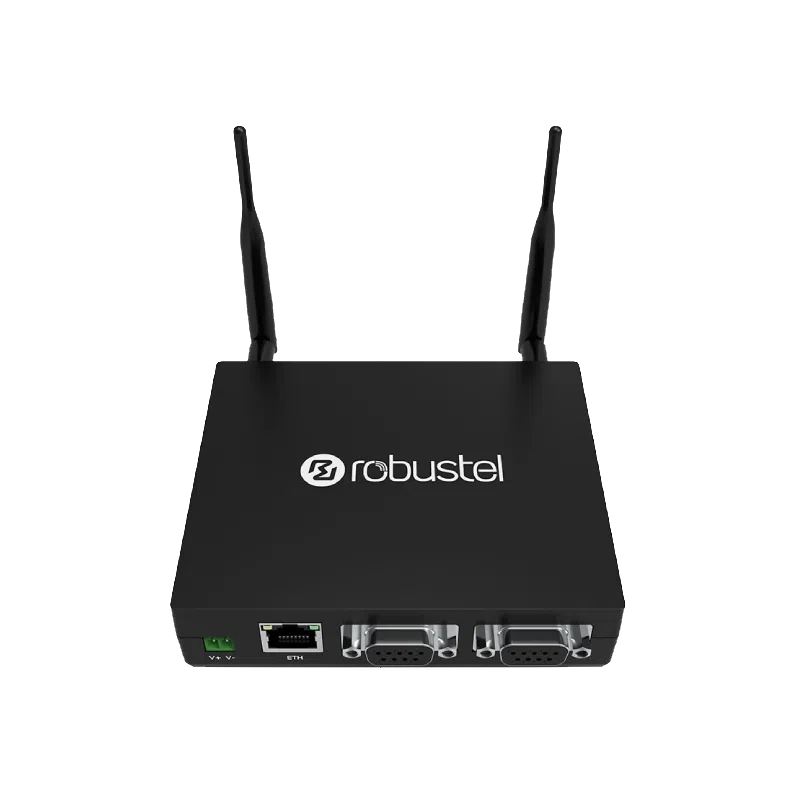

Robustel R1500 - Routeur 4G industriel double SIM avec 2 ports RS-232
- 4G LTE Cat 4 avec repli 3G et 2G, double SIM avec bascule automatique
- 2 ports RS-232 sur DB9 et 1 port Ethernet 10/100 Mbit/s
- Passerelle Modbus RTU vers Modbus TCP, VPN IPsec, OpenVPN et GRE
- Alimentation 9 à 36 V DC, 5,5 W maximum sous 12 V
- Boîtier IP30 de 300 g, fonctionnement de -40 à +75 °C
| Connectivité radio | 2G / 3G, 4G LTE |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232 |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Pose libre / bureau, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Administrable, Double SIM, Ports série intégrés, VPN |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | LTE / 5G (617-6000 MHz) |
| Réseau cellulaire | 4G LTE Cat 4, repli 3G et 2G, 2 Mini SIM (2FF) |
| Ports Ethernet | 1 x RJ45 10/100 Mbit/s |
| Ports série | 2 x RS-232 sur DB9 (TxD, RxD, GND, CTS, RTS, DSR, DTR), 300 à 115 200 bit/s |
| VPN | IPsec, OpenVPN, GRE ; L2TP, PPTP, DMVPN |
| Connecteur | 2 x SMA femelle cellulaire (MAIN + AUX), 2 x DB9, bornier 3,5 mm |
| Processeur et mémoire | ARM 300 MHz, 64 Mo RAM, 16 Mo Flash |
| Température de fonctionnement | -40 à +75 °C |
| Dimensions | 118 x 97,5 x 28,5 mm, 300 g |
| Bandes | EMEA (LTE B1/3/5/7/8/20, TDD B38/40/41), LTE B1/3/7/8/20/28A, Océanie (LTE B1/2/3/4/5/7/8/28) |
- 4G LTE
- 2G / 3G
- Ethernet
- RS-232
- Modbus RTU
- Modbus TCP
- SNMP
- E-mail (SMTP)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Robustel R1500 est un routeur 4G industriel (LTE Cat 4) conçu pour raccorder au réseau mobile des équipements à liaison série RS-232 et un équipement Ethernet. Il réunit dans un boîtier de 118 x 97,5 x 28,5 mm deux ports RS-232 sur connecteur DB9, un port Fast Ethernet et deux emplacements Mini SIM avec bascule automatique entre opérateurs.
Il vise les intégrateurs GTB, les exploitants et les services techniques qui doivent télémaintenir un automate, un régulateur ou un afficheur équipé d'un port RS-232, sur un site sans ligne fixe. Sa plage de fonctionnement de -40 à +75 °C le rend adapté aux locaux techniques non chauffés. Retrouvez toute la gamme de routeurs 4G et 5G industriels et les autres produits Robustel.
Points forts du R1500
- 4G LTE Cat 4 avec repli 3G et 2G, 2 antennes (principale et auxiliaire) sur SMA
- 2 emplacements Mini SIM (2FF) avec bascule de lien sur détection ICMP
- 2 ports RS-232 complets sur DB9 (TxD, RxD, GND, CTS, RTS, DSR, DTR), de 300 à 115 200 bit/s
- 1 port Ethernet 10/100 Mbit/s pour un automate, une caméra ou un PC local
- Passerelle Modbus RTU vers Modbus TCP et Modbus maître, ports série virtuels
- VPN IPsec, OpenVPN et GRE, avec L2TP, PPTP et DMVPN
- Alimentation 9 à 36 V DC protégée, 1 W au repos et 5,5 W maximum sous 12 V
- Boîtier plastique IP30 de 300 g, -40 à +75 °C, rail DIN, mur ou bureau
Applications en bâtiment et sur site technique
- Télémaintenance d'un automate de chaufferie ou de sous-station raccordé en RS-232, via un tunnel VPN
- Remontée des données d'un ascenseur, d'un groupe électrogène ou d'un onduleur doté d'une sortie série
- Connexion d'une centrale d'alarme technique ou d'un afficheur dans un local technique isolé d'une collectivité
- Relève à distance d'un équipement de comptage série dans un site logistique ou industriel
Intégration et compatibilité
Le R1500 fonctionne sous RobustOS, système Linux de Robustel. Les ports série fonctionnent en mode transparent, TCP client ou serveur, UDP, ou en passerelle Modbus RTU vers Modbus TCP : un superviseur ou une GTB peut ainsi interroger en Modbus TCP un équipement série distant, à travers le VPN. Le routeur gère PPP, PPPoE, DHCP serveur, NAT, IP Passthrough, DNS, NTP, SMTP, SSH2 et DDNS.
Les alarmes d'événements partent par SMS, e-mail, trap SNMP ou vers la plateforme RobustLink. L'administration se fait par interface Web, CLI ou SMS, et la flotte peut être suivie dans RCMS (Robustel Cloud Manager Service) : carte des routeurs, consommation de données, niveau de signal et mises à jour à distance du micrologiciel, de la configuration et des applications. RobustVPN facilite l'accès distant aux automates. Un SDK C et C++ (3 Mo de Flash et 16 Mo de RAM disponibles) permet d'ajouter une application embarquée.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| B041701 (R1500-4L) | LTE FDD B1/3/5/7/8/20, TDD B38/40/41, 3G B1/5/8, 2G B3/8 ; certification CE | Déploiement en France et en Europe |
| B041702 (R1500-4L) | LTE FDD B1/3/7/8/20/28A, 3G B1/8, 2G B3/8 | Couverture incluant la bande 28A (700 MHz) |
| B041703 (R1500-4L) | LTE FDD B1/2/3/4/5/7/8/28, TDD B40, 3G B1/2/5/8, 2G B2/3/5/8 ; certification RCM | Sites en Océanie ou hors Europe |
Caractéristiques techniques
| Réseau cellulaire | 4G LTE Cat 4, 3G, 2G ; 2 antennes (MAIN + AUX), connecteurs SMA femelle |
| Carte SIM | 2 x Mini SIM (2FF), bascule automatique |
| Ethernet | 1 x RJ45 10/100 Mbit/s |
| Ports série | 2 x RS-232 sur DB9, 300 à 115 200 bit/s, signaux TxD, RxD, GND, CTS, RTS, DSR, DTR |
| Protocoles série | Transparent, TCP client et serveur, UDP, passerelle Modbus RTU, Modbus maître |
| Processeur et mémoire | ARM 300 MHz, 64 Mo de RAM, 16 Mo de Flash |
| Système | RobustOS, SDK C/C++ (3 Mo de Flash et 16 Mo de RAM disponibles) |
| VPN | IPsec, OpenVPN, GRE ; L2TP, PPTP, DMVPN |
| Administration | Web, CLI, SMS, RCMS, RobustLink |
| Voyants | RUN, MDM, USR, 3 x RSSI, liaison et débit réseau |
| Intégré | Horloge temps réel, chien de garde (watchdog), temporisateur |
| Alimentation | 12/24 V DC, plage 9 à 36 V DC, bornier 2 points 3,5 mm, protection inversion de polarité et surtension |
| Consommation | 1 W au repos, 5,5 W maximum sous 12 V ; alimentation conseillée 12 V DC / 1 A |
| Boîtier | Plastique IP30, 300 g |
| Dimensions | 118 x 97,5 x 28,5 mm |
| Montage | Bureau, mural ou rail DIN 35 mm |
| Températures | Fonctionnement -40 à +75 °C, stockage -40 à +85 °C, humidité 5 à 95 % sans condensation |
| Conformité | RoHS 2.0, WEEE ; CE (B041701), RCM (B041703) |
Critères de sélection
- Connectivité radio
- 4G LTE, 2G / 3G
- Interfaces et bus de terrain
- Ethernet, RS-232, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN, Pose libre / bureau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Administrable, Double SIM, VPN, Ports série intégrés
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- LTE / 5G (617-6000 MHz)
- Réseau cellulaire
- 4G LTE Cat 4, repli 3G et 2G, 2 Mini SIM (2FF)
- Ports Ethernet
- 1 x RJ45 10/100 Mbit/s
- Ports série
- 2 x RS-232 sur DB9 (TxD, RxD, GND, CTS, RTS, DSR, DTR), 300 à 115 200 bit/s
- VPN
- IPsec, OpenVPN, GRE ; L2TP, PPTP, DMVPN
- Connecteur
- 2 x SMA femelle cellulaire (MAIN + AUX), 2 x DB9, bornier 3,5 mm
- Processeur et mémoire
- ARM 300 MHz, 64 Mo RAM, 16 Mo Flash
- Température de fonctionnement
- -40 à +75 °C
- Dimensions
- 118 x 97,5 x 28,5 mm, 300 g
- Bandes
- EMEA (LTE B1/3/5/7/8/20, TDD B38/40/41), LTE B1/3/7/8/20/28A, Océanie (LTE B1/2/3/4/5/7/8/28)
Contenu et accessoires compatibles
Les références B041701, B041702 et B041703 désignent le routeur nu. Prévoir une ou deux antennes 4G et 5G à connecteur SMA (antenne déportée conseillée en armoire métallique), une alimentation 12 V DC d'au moins 1 A, de préférence l'une de nos alimentations rail DIN, et le kit de fixation rail DIN Robustel. Pour les architectures sans liaison cellulaire, voir nos passerelles Modbus.
Documentation
Questions fréquentes
Pourquoi choisir le R1500 plutôt qu'un routeur à port RS-485 ?
Le R1500 propose deux ports RS-232 complets avec signaux de contrôle (CTS, RTS, DSR, DTR) sur DB9. Il convient aux équipements à liaison point à point. Pour un bus RS-485 multipoint, le R3000 Lite (RS-232 et RS-485) ou le R1520 sont plus adaptés.
Quelle version choisir pour un site en France ?
La référence B041701 couvre les bandes LTE utilisées en Europe (B1, B3, B7, B8, B20) et porte le marquage CE. La B041702 ajoute la bande 28A (700 MHz). La B041703 vise l'Océanie et porte la certification RCM.
La double SIM assure-t-elle un secours entre opérateurs ?
Oui. Le R1500 accueille deux Mini SIM et bascule automatiquement sur la seconde lorsque la détection ICMP constate une perte de connexion sur la première.
Le R1500 peut-il rendre un automate série accessible depuis une GTB ?
Oui. La passerelle Modbus RTU vers Modbus TCP de RobustOS permet à une GTB ou un SCADA d'interroger l'équipement raccordé en RS-232 à travers le tunnel VPN. Les modes transparent et TCP client ou serveur couvrent les protocoles propriétaires.
Les antennes et l'alimentation sont-elles fournies ?
Non, ces références correspondent au routeur seul. Il faut prévoir au moins une antenne cellulaire SMA et une alimentation 12 V DC de 1 A minimum. Nous pouvons les chiffrer dans le même devis.
À propos de Robustel
Robustel est un fabricant de matériel et de logiciels pour l'IoT industriel, fondé en 2010 à Guangzhou, en Chine. Sa gamme comprend des routeurs cellulaires 4G et 5G, des modems, des passerelles edge computing et LoRaWAN, ainsi qu'une plateforme cloud de gestion de parc, utilisés dans les réseaux d'énergie, le transport, l'industrie et le bâtiment.
Voir toute la gamme RobustelDemander un devis pour le R1500
Indiquez la version de bandes et les quantités souhaitées : nous vous répondons sous 24 h ouvrées avec un tarif adapté à votre volume. Nos techniciens vous conseillent aussi sur les antennes, l'alimentation et la configuration VPN ou Modbus.
