Red Lion N-Tron NTSFP - Module SFP fibre et cuivre 100 Mb/s et Gigabit
- SFP 100BaseFX : multimode 2 km, monomode 15, 40 ou 80 km
- SFP Gigabit : 1000BaseSX 550 m, 1000BaseLX 10, 40 ou 80 km
- SFP cuivre 1000BaseT RJ45
- Connecteur LC, pour switchs N-Tron NT24k et NT328G
- Garantie 3 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Fibre optique |
| Usage | GTB / intégration BMS, Réseau industriel |
| Fonctions réseau | Gigabit, Ports SFP / fibre |
| Compatibilité | Red Lion N-Tron NT24k (NT24K-SFP8, NT24K-SFP-DM8), NT24K-12SFP-DM4, NT328G |
| Variante | 100BaseFX MM 2 km ou SM 15/40/80 km ; 1000BaseSX 550 m ; 1000BaseLX 10/40/80 km ; 1000BaseT cuivre |
| Connecteur | LC duplex (fibre), RJ45 (NTSFP-TX) |
| Type | 100BaseFX multimode 2 km, 100BaseFX monomode 15 km, 100BaseFX monomode 40 km, 100BaseFX monomode 80 km, 1000BaseLX monomode 10 km, 1000BaseLX monomode 40 km, 1000BaseLX monomode 80 km, 1000BaseSX multimode 550 m, 1000BaseT cuivre RJ45 |
- Aucune (filaire)
- Ethernet
- Fibre optique
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les modules SFP Red Lion N-Tron NTSFP sont des émetteurs-récepteurs (transceivers) enfichables qui équipent les cages SFP des switchs industriels N-Tron, en fibre 100BaseFX, en fibre Gigabit 1000BaseSX/LX ou en cuivre 1000BaseT. Connecteur LC pour les versions fibre.
Ils permettent de choisir la distance et le type de fibre au moment de l'installation, sans changer de switch. Retrouvez-les avec nos convertisseurs fibre et modules SFP.
Points forts des NTSFP
- 100BaseFX multimode 2 km ou monomode 15, 40 et 80 km
- 1000BaseSX multimode 550 m (50/125 µm) ou 275 m (62,5/125 µm)
- 1000BaseLX monomode 10, 40 et 80 km

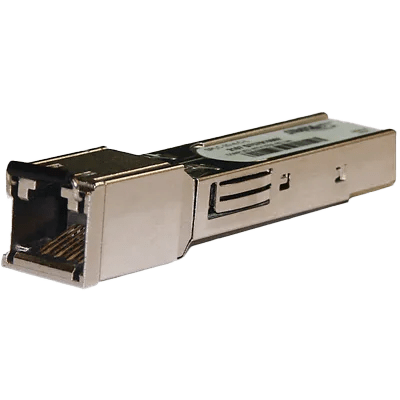

- Module cuivre 1000BaseT RJ45 pour réutiliser une cage SFP
- Format SFP enfichable, connecteur LC duplex sur les modèles fibre
- Garantie 3 ans
Applications en bâtiment et sur site technique
- Rocade fibre entre le local GTB et les étages d'un immeuble tertiaire.
- Liaisons entre bâtiments d'un campus hospitalier ou universitaire.
- Raccordement de postes éloignés d'un réseau d'eau ou d'une plateforme logistique.
Intégration et compatibilité

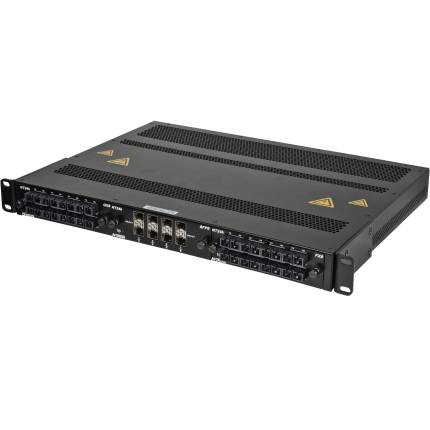

Les NTSFP s'insèrent dans les switchs N-Tron à cages SFP : modules NT24K-SFP8 (Gigabit) et NT24K-SFP-DM8 (100 Mb/s ou Gigabit) des switchs Ethernet NT24k, NT24K-12SFP-DM4 et NT328G. Sur ce dernier, les modules 100BaseFX ne sont acceptés que par le NT328G-20SFP. Les distances sont des valeurs typiques : le bilan optique se vérifie sur chaque liaison.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| NTSFP-FX | 100 Mb/s, multimode, 1 310 nm, 2 km | Liaison intra-bâtiment en fibre multimode |
| NTSFP-FXE-15 | 100 Mb/s, monomode, 1 310 nm, 15 km | Liaison entre bâtiments d'un campus |
| NTSFP-FXE-40 | 100 Mb/s, monomode, 1 310 nm, 40 km | Site distant |
| NTSFP-FXE-80 | 100 Mb/s, monomode, 1 550 nm, 80 km | Très longue distance |
| NTSFP-LX-10 | Gigabit, monomode, 1 310 nm, 10 km | Backbone Gigabit entre bâtiments |
| NTSFP-LX-40 | Gigabit, monomode, 1 310 nm, 40 km | Backbone Gigabit vers site distant |
| NTSFP-LX-80 | Gigabit, monomode, 1 550 nm, 80 km | Backbone Gigabit très longue distance |
| NTSFP-SX | Gigabit, multimode, 850 nm, 550 m (50/125 µm) | Rocade Gigabit dans un bâtiment |
| NTSFP-TX | Gigabit cuivre RJ45 | Port SFP utilisé en cuivre |
Caractéristiques techniques
| Format | SFP enfichable, connecteur LC (fibre) ou RJ45 (NTSFP-TX) |
|---|---|
| 100BaseFX | MM 2 km, 1 310 nm, TX min -19 dBm, RX -31 dBm ; SM 15 km, 1 310 nm, TX -15 dBm, RX -34 dBm ; SM 40 km, 1 310 nm, TX -5 dBm, RX -34 dBm ; SM 80 km, 1 550 nm, TX -5 dBm, RX -34 dBm |
| 1000BaseSX | 850 nm, VCSEL, 550 m (50/125 µm) ou 275 m (62,5/125 µm), TX min -9,5 dBm, RX -17 dBm |
| 1000BaseLX | 10 km 1 310 nm (TX -9,5 dBm, RX -20 dBm) ; 40 km 1 310 nm (TX -2 dBm, RX -22 dBm) ; 80 km 1 550 nm (TX 0 dBm, RX -24 dBm) |
| 1000BaseT | Cuivre RJ45, câble Cat5 minimum (Cat5e sur NT328G) |
| Fibres | Multimode 50 ou 62,5/125 µm, monomode 7 à 10/125 µm |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, Fibre optique
- Usage
- GTB / intégration BMS, Réseau industriel
- Fonctions réseau
- Gigabit, Ports SFP / fibre
- Compatibilité
- Red Lion N-Tron NT24k (NT24K-SFP8, NT24K-SFP-DM8), NT24K-12SFP-DM4, NT328G
- Variante
- 100BaseFX MM 2 km ou SM 15/40/80 km ; 1000BaseSX 550 m ; 1000BaseLX 10/40/80 km ; 1000BaseT cuivre
- Connecteur
- LC duplex (fibre), RJ45 (NTSFP-TX)
- Type
- 100BaseFX multimode 2 km, 100BaseFX monomode 15 km, 100BaseFX monomode 40 km, 100BaseFX monomode 80 km, 1000BaseLX monomode 10 km, 1000BaseLX monomode 40 km, 1000BaseLX monomode 80 km, 1000BaseSX multimode 550 m, 1000BaseT cuivre RJ45
Documentation
Questions fréquentes
Quels switchs acceptent les modules NTSFP ?
Les switchs N-Tron équipés de cages SFP : modules NT24K-SFP8 et NT24K-SFP-DM8 des NT24k modulaires, NT24K-12SFP-DM4 et NT328G. Les modules 100BaseFX (NTSFP-FX et FXE) demandent une cage double mode, par exemple le module NT24K-SFP-DM8.
Comment choisir entre multimode et monomode ?
La fibre multimode couvre 2 km en 100 Mb/s et 550 m en Gigabit. Au-delà, ou pour une réserve de bilan optique, choisissez le monomode : 15 à 80 km en 100 Mb/s, 10 à 80 km en Gigabit.
Combien de modules NTSFP-TX peut-on installer ?
Sur un NT24k, la documentation N-Tron limite les modules cuivre NTSFP-TX à 16 par switch, contre 24 pour les modules fibre.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour les NTSFP
Indiquez le switch, le type de fibre et la distance : réponse sous 24 h ouvrées avec conseil technique sur le bilan optique. Les tarifs dépendent des quantités.
