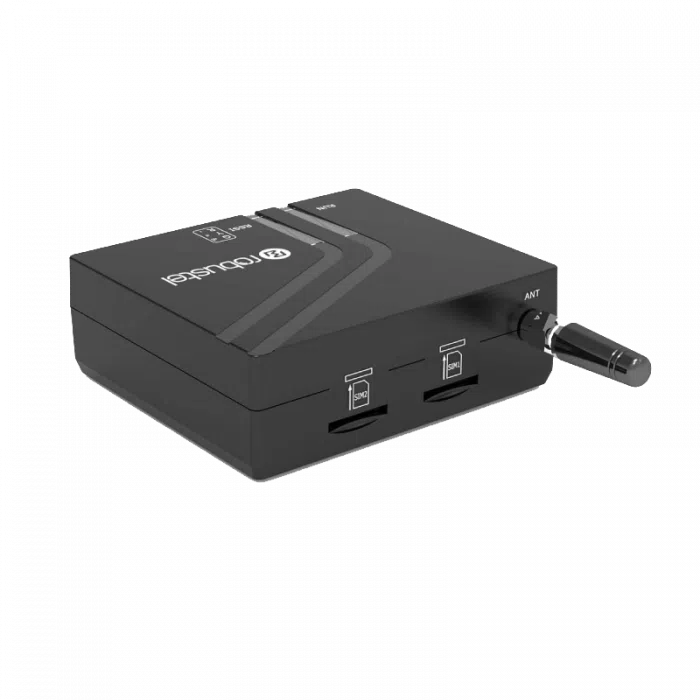

Réf. A003300703Robustel M1200 - Modem 4G LTE industriel double SIM, RS-232, RS-485 et E/S
- 4G LTE Cat 4 double SIM, repli 3G et 2G
- 1 RS-232, 1 RS-485, 2 entrées TOR, 1 sortie TOR et mini USB 2.0
- Mode modem (bridge) ou passerelle avec Modbus RTU vers TCP et VPN
- Alimentation 9 à 36 V DC, 1 W au repos et 4 W maximum
- Boîtier métal IP30 de 106 g, -40 à +70 °C, rail DIN
| Connectivité radio | 2G / 3G, 4G LTE |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-232, RS-485, USB |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP |
| Usage | Comptage énergétique, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Pose libre / bureau, Rail DIN |
| Fonctions réseau | Administrable, Double SIM, E/S intégrées, Ports série intégrés, VPN |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | Sub-GHz LTE (617-960 MHz), LTE / 5G (617-6000 MHz) |
| Réseau cellulaire | 4G LTE Cat 4 FDD B1/3/5/7/8/20, TDD B38/40/41 ; 3G B1/5/8 ; 2G B3/8 |
| Ports série | 1 x RS-232 + 1 x RS-485, bornier 10 broches 3,5 mm verrouillable |
| Processeur et mémoire | ARM 300 MHz, 64 Mo RAM, 16 Mo flash |
| VPN | IPsec, OpenVPN, GRE, WireGuard |
| Connecteur | 1 x SMA-K antenne principale, mini USB, bornier 10 broches |
| Température de fonctionnement | -40 à +70 °C |
| Dimensions | 28,5 x 75 x 85 mm, 106 g |
- 4G LTE
- 2G / 3G
- RS-485
- RS-232
- Modbus RTU
- USB
- Modbus TCP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

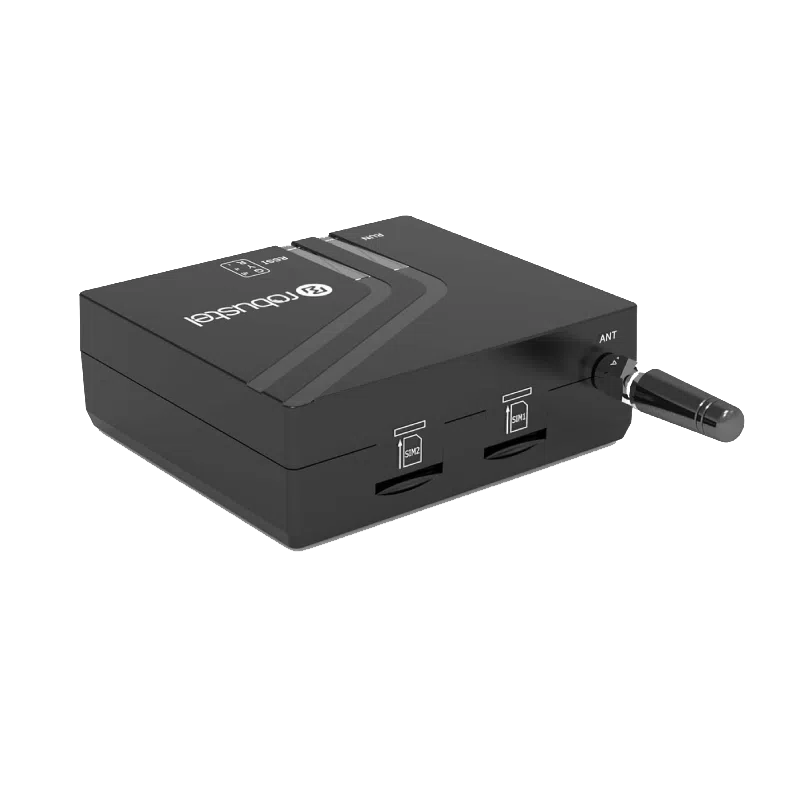

Le Robustel M1200 est un modem 4G industriel LTE Cat 4 qui relie un automate, un compteur ou un équipement série au réseau mobile. Ce petit boîtier métal de 106 g fonctionne comme un modem classique (mode bridge) ou comme une passerelle autonome avec double SIM, VPN et conversion Modbus RTU vers TCP.
Il s'adresse aux intégrateurs et aux exploitants qui doivent faire communiquer un équipement isolé sans installer un routeur complet : armoire de comptage, poste de relevage, chaufferie ou automate de site distant. Ses 2 entrées et sa sortie TOR remontent aussi des alarmes. Voir tous nos modems et passerelles cellulaires et la gamme Robustel.
Points forts du M1200
- 4G LTE Cat 4 avec repli 3G et 2G, bandes LTE FDD B1/3/5/7/8/20 adaptées à l'Europe
- 2 emplacements Mini SIM (2FF) pour basculer d'un opérateur à l'autre
- 1 port RS-232 et 1 port RS-485 jusqu'à 115 200 bit/s
- 2 entrées TOR et 1 sortie TOR à contact alimenté, 30 V DC sur la sortie
- Port mini USB 2.0 haute vitesse (480 Mbit/s) pour l'usage en modem et la configuration
- Alimentation 9 à 36 V DC, 1 W au repos et 4 W maximum sous 12 V
- Fonctionnement de -40 à +70 °C, boîtier IP30 de 28,5 x 75 x 85 mm
Applications en bâtiment et sur site technique
- Télérelève de compteurs d'énergie ou de centrales de mesure Modbus RTU en RS-485 dans un tableau électrique
- Télémaintenance d'un automate de chaufferie, de sous-station ou de station de pompage d'une collectivité
- Report d'alarmes TOR (défaut pompe, porte d'armoire, niveau haut) vers le centre d'exploitation par SMS ou réseau
- Lien de secours cellulaire pour un concentrateur de données existant en mode bridge, sans modifier l'application
Intégration et compatibilité
En mode bridge, le M1200 transmet l'adresse IP publique à l'équipement raccordé par la liaison série ou le mini USB : l'intégration se fait sans changer l'application existante. En mode passerelle, il gère la double SIM, le mode série transparent, les modes client et serveur TCP, UDP et la passerelle Modbus RTU, ce qui rend un automate interrogeable en Modbus TCP depuis la GTB ou la supervision.
Le M1200 fonctionne sous RobustOS avec PPP, PPPoE, DHCP, NAT, DNS, NTP, SMTP, HTTPS, SSH2 et DDNS. Les tunnels IPsec, OpenVPN, GRE et WireGuard sécurisent les échanges, avec pare-feu (DMZ, anti-DDoS, filtrage IP, domaine et MAC). L'administration passe par interface web, ligne de commande, SMS ou le cloud RCMS de Robustel. Pour raccorder plusieurs équipements Ethernet, préférez un routeur 4G industriel.
Un SDK C et C++ (3 Mo de flash et 16 Mo de RAM disponibles) permet de développer une application embarquée.
Caractéristiques techniques
| Processeur | ARM 300 MHz |
| Mémoire | 64 Mo de RAM, 16 Mo de flash |
| Réseau cellulaire | 4G LTE Cat 4, 3G, 2G |
| Bandes (A003300703, EMEA) | LTE FDD B1/B3/B5/B7/B8/B20 ; LTE TDD B38/B40/B41 ; 3G B1/B5/B8 ; 2G B3/B8 |
| Antenne | 1 antenne principale, connecteur SMA-K |
| Cartes SIM | 2 x Mini SIM (2FF) |
| Ports série | 1 x RS-232 (TxD, RxD, GND) + 1 x RS-485 (A, B), jusqu'à 115 200 bit/s |
| Entrées et sorties | 2 DI + 1 DO à contact alimenté, 30 V DC maximum sur la sortie |
| Protection ESD | ±6 kV contact, ±8 kV air |
| USB | 1 x mini USB 2.0, jusqu'à 480 Mbit/s |
| Connectique | Bornier 10 broches 3,5 mm verrouillable (alimentation, série, E/S) |
| Voyants | RUN, RSSI bicolore |
| Alimentation | 12/24 V DC, plage 9 à 36 V DC, protection inversion de polarité et surtensions |
| Consommation | 1 W au repos, 4 W maximum sous 12 V |
| VPN | IPsec, OpenVPN, GRE, WireGuard |
| Protocoles série | Transparent, client et serveur TCP, UDP, passerelle Modbus RTU |
| Administration | Web, CLI, SMS, cloud RCMS |
| Boîtier et poids | Métal, IP30, 106 g |
| Dimensions | 28,5 x 75 x 85 mm |
| Montage | Bureau, mural, rail DIN 35 mm |
| Température de fonctionnement | -40 à +70 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| CEM | EN 55032 classe B, EN 61000-4-2 à 4-6 |
| Conformité | RoHS 2.0, WEEE ; CE, UKCA, ICASA |
Critères de sélection
- Connectivité radio
- 4G LTE, 2G / 3G
- Interfaces et bus de terrain
- RS-485, RS-232, Modbus RTU, USB
- Protocoles IP et intégration
- Modbus TCP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN, Pose libre / bureau
- Fonctions réseau
- Administrable, Double SIM, VPN, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- Sub-GHz LTE (617-960 MHz), LTE / 5G (617-6000 MHz)
- Réseau cellulaire
- 4G LTE Cat 4 FDD B1/3/5/7/8/20, TDD B38/40/41 ; 3G B1/5/8 ; 2G B3/8
- Ports série
- 1 x RS-232 + 1 x RS-485, bornier 10 broches 3,5 mm verrouillable
- Processeur et mémoire
- ARM 300 MHz, 64 Mo RAM, 16 Mo flash
- VPN
- IPsec, OpenVPN, GRE, WireGuard
- Connecteur
- 1 x SMA-K antenne principale, mini USB, bornier 10 broches
- Température de fonctionnement
- -40 à +70 °C
- Dimensions
- 28,5 x 75 x 85 mm, 106 g
Contenu et accessoires compatibles
La référence A003300703 (M1200-4L, bandes EMEA) est livrée avec la passerelle seule. Prévoyez une antenne 4G à connecteur SMA et une alimentation 12 V DC 1 A, par exemple une alimentation pour rail DIN dans l'armoire.
Documentation
Questions fréquentes
Le M1200 a-t-il un port Ethernet ?
Non. Le M1200 communique par ses ports RS-232 et RS-485 et par un port mini USB. Pour raccorder des équipements Ethernet, il faut un routeur cellulaire comme les gammes R2000 ou R5000 de Robustel.
Quelle différence entre le mode bridge et le mode passerelle ?
En mode bridge, le M1200 se comporte comme un modem et transmet l'adresse IP publique à l'équipement raccordé. En mode passerelle, il gère lui-même la connexion, la double SIM, le VPN et la conversion Modbus RTU vers TCP.
Peut-il remonter des alarmes techniques ?
Oui. Ses 2 entrées TOR à contact alimenté surveillent un défaut ou un état, et sa sortie TOR peut piloter un voyant ou un relais. L'administration par SMS est aussi disponible.
Le M1200 fonctionne-t-il en armoire extérieure ?
Il fonctionne de -40 à +70 °C, mais son boîtier est IP30 : il doit être installé dans une armoire étanche, avec une antenne déportée si l'armoire est métallique.
À propos de Robustel
Robustel est un fabricant de matériel et de logiciels pour l'IoT industriel, fondé en 2010 à Guangzhou, en Chine. Sa gamme comprend des routeurs cellulaires 4G et 5G, des modems, des passerelles edge computing et LoRaWAN, ainsi qu'une plateforme cloud de gestion de parc, utilisés dans les réseaux d'énergie, le transport, l'industrie et le bâtiment.
Voir toute la gamme RobustelDemander un devis pour le M1200
Indiquez le nombre de modems, l'équipement à raccorder et le besoin en antennes : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
