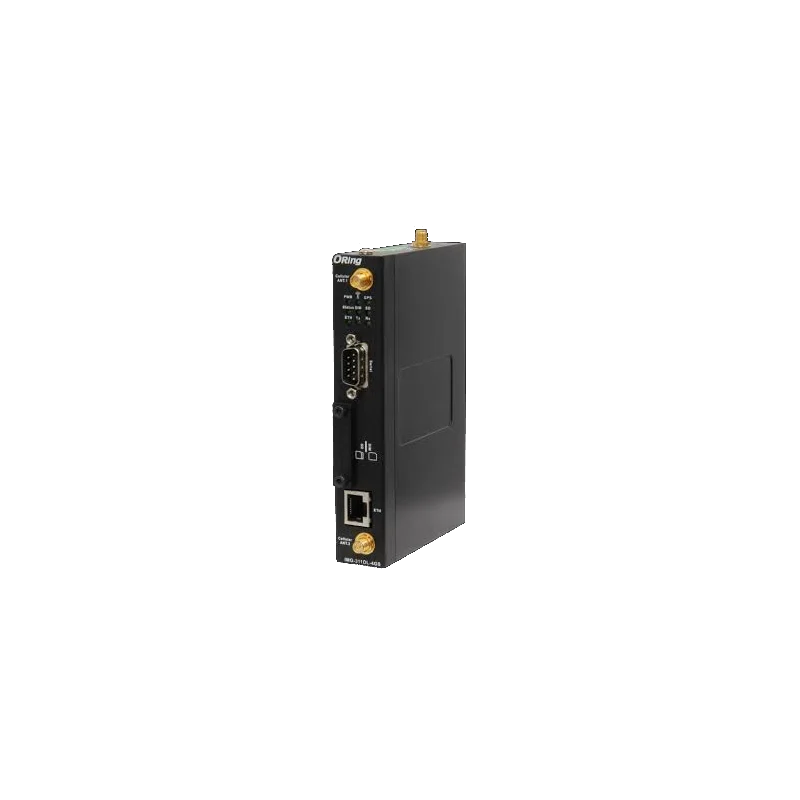

ORing IMG-311DL - Passerelle Modbus cellulaire LTE-M, NB-IoT ou 4G, RS-485
- Cellulaire LTE Cat-M1 / NB-IoT (MN) ou 4G LTE avec GPS (4GS), 1 SIM
- 1 port Ethernet 10/100 et 1 port DB9 RS-232/422/485
- Modbus RTU/TCP, MQTT, LwM2M, VPN OpenVPN, PPTP, IPsec
- 1 entrée et 1 sortie TOR, alimentation 12 à 48 VDC, 3 W
- Boîtier IP30 rail DIN ou mural, -10 à 60 °C, garantie 5 ans
| Connectivité radio | 2G / 3G, 4G LTE, LTE-M, NB-IoT |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-422, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), LwM2M / CoAP, Modbus TCP, MQTT, SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Administrable, E/S intégrées, GNSS, Ports série intégrés, VPN |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Bande de fréquences | LTE / 5G (617-6000 MHz), GNSS |
| Autonomie | Sans objet (alimenté) |
| Variante | IMG-311DL-MN (LTE Cat-M1 / NB-IoT) ou IMG-311DL-4GS (4G LTE + GPS) |
| Connecteur | 1 x RJ45, 1 x DB9, bornier alimentation, bornier E/S 3,5 mm, SMA femelle (1 en MN, 2 en 4GS), SMA inversé GPS (4GS) |
| Température de fonctionnement | -10 à 60 °C |
| Consommation | 3 W typiques |
| Garantie | 5 ans |
| Réseau | LTE Cat-M1 / NB-IoT, 4G LTE + GPS |
- NB-IoT
- LTE-M
- 4G LTE
- 2G / 3G
- Ethernet
- RS-485
- RS-232
- RS-422
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle Modbus cellulaire ORing IMG-311DL relie un équipement série ou Ethernet au réseau mobile, en LTE-M et NB-IoT (version MN) ou en 4G LTE avec GPS (version 4GS). Dans un boîtier de 26 mm de large pour rail DIN, elle réunit un port Ethernet 10/100, un port série RS-232/422/485 sur DB9, une entrée et une sortie TOR, un emplacement microSD et un modem cellulaire.
Elle s'adresse aux intégrateurs GTB et aux exploitants qui doivent télérelever un compteur, un automate ou une centrale sans ligne filaire : sous-station de chauffage, poste de relevage, local technique isolé ou bâtiment communal. Les données Modbus RTU sont exposées en Modbus TCP ou publiées en MQTT, à travers un tunnel VPN. Voir aussi nos passerelles Modbus et nos modems et passerelles cellulaires.
Points forts du IMG-311DL
- Deux versions radio : LTE Cat-M1 et NB-IoT (IMG-311DL-MN) ou 4G LTE avec repli 3G et 2G et GPS (IMG-311DL-4GS)
- 1 port RJ45 10/100Base-T(X) et 1 port DB9 RS-232/422/485 de 110 bit/s à 115,2 kbit/s
- Modbus RTU et Modbus TCP, MQTT et LwM2M pour les plateformes IoT
- VPN OpenVPN, PPTP et IPsec, alertes par Syslog, e-mail et trap SNMP
- 1 entrée TOR 5 à 30 V et 1 sortie TOR 30 V, 20 mA
- Alimentation 12 à 48 VDC, 3 W typiques, protection contre l'inversion de polarité
- Boîtier IP30 de 26,1 x 94,9 x 144,3 mm, rail DIN ou mural, -10 à 60 °C
- Garantie constructeur de 5 ans
Applications en bâtiment et sur site technique
- Télérelève de compteurs d'énergie Modbus RTU d'un site tertiaire ou d'un parc de bâtiments communaux vers un broker MQTT
- Supervision d'une sous-station de chauffage urbain ou d'une chaufferie sans réseau informatique
- Surveillance d'un poste de relevage, d'un réservoir ou d'un forage, avec report d'un défaut sur l'entrée TOR
- Suivi d'équipements mobiles ou dispersés géolocalisés par GPS avec la version 4GS
Intégration et compatibilité
Côté terrain, l'IMG-311DL interroge les équipements Modbus RTU sur son port série, en RS-485 2 ou 4 fils, RS-422 ou RS-232, et les équipements Modbus TCP sur son port Ethernet. Il fonctionne aussi comme serveur de port série : COM virtuel, serveur ou client TCP et UDP, jusqu'à 5 hôtes simultanés. Côté supervision, les données sont lues en Modbus TCP par la GTB ou publiées en MQTT et LwM2M vers une plateforme IoT.
Les liaisons passent par un tunnel OpenVPN, PPTP ou IPsec, avec transfert DHCP via PPTP. La passerelle gère DHCP, DNS, DDNS, PPPoE, SSH, HTTPS et SNMP v1/v2c. La configuration se fait par interface web, et l'utilitaire M2M Tool d'ORing surveille les ports série du parc. Un kit de développement OpenWRT permet des adaptations projet. Pour un raccordement série sans cellulaire, consultez nos serveurs de ports série et la gamme ORing.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IMG-311DL-MN | Modem LTE Cat-M1 et NB-IoT, 1 antenne LTE | Télérelève à faible volume de données avec forfait IoT, bonne pénétration en sous-sol |
| IMG-311DL-4GS | Modem 4G LTE avec repli 3G et 2G, 2 antennes LTE, GPS intégré | Accès distant plus gourmand, télémaintenance d'automate, équipements à géolocaliser |
Caractéristiques techniques
| Port Ethernet | 1 x RJ45 10/100Base-T(X), auto MDI/MDIX |
| Port série | 1 x DB9, RS-232, RS-422 ou RS-485 (2 ou 4 fils) sélectionnable |
| Paramètres série | 110 bit/s à 115,2 kbit/s, 7 ou 8 bits, 1, 1,5 ou 2 bits de stop |
| Contrôle de flux | XON/XOFF, RTS/CTS, DTR/DSR |
| Entrées et sorties | 1 entrée TOR (niveau 1 : 5 à 30 V, niveau 0 : 0 à 2 V) et 1 sortie TOR (30 V, 20 mA max.) sur bornier 3,5 mm |
| Réseau cellulaire IMG-311DL-MN | LTE Cat-M1 et Cat-NB1, 1 connecteur SMA femelle |
| Débits IMG-311DL-MN | Cat-M1 : 300 kbit/s en réception, 375 kbit/s en émission ; Cat-NB1 : 32 et 70 kbit/s |
| Bandes IMG-311DL-MN | LTE FDD B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B27, B28 |
| Réseau cellulaire IMG-311DL-4GS | GSM, GPRS, EGPRS, EDGE, WCDMA, HSDPA, HSUPA, LTE ; 2 connecteurs SMA femelle |
| Bandes IMG-311DL-4GS | Version EU : LTE FDD B1, B3, B7, B8, B20, B28, UMTS B1, B8, GSM 900 et 1 800 MHz ; version US : LTE FDD B2, B4, B5, B12, B13, UMTS B2, B4, B5 |
| GPS (IMG-311DL-4GS) | 1 575,42 MHz, connecteur SMA inversé, voyant de réception satellites |
| Carte SIM et stockage | 1 emplacement SIM, 1 emplacement microSD |
| Protocoles réseau | ICMP, IP, TCP, UDP, DHCP, SSH, DNS, SNMP v1/v2c, HTTPS, SMTP, DDNS, PPPoE |
| Protocoles industriels et IoT | Modbus RTU, Modbus TCP, MQTT, LwM2M |
| VPN | OpenVPN, PPTP, IPsec |
| Modes série | COM virtuel, serveur TCP, client TCP, UDP, jusqu'à 5 hôtes simultanés |
| Alertes | Syslog, e-mail, trap SNMP |
| Alimentation | 12 à 48 VDC sur bornier, protection contre l'inversion de polarité et les surintensités |
| Consommation typique | 3 W |
| Boîtier | IP30, montage rail DIN ou mural |
| Dimensions (L x P x H) | 26,1 x 94,9 x 144,3 mm |
| Poids | 370 g |
| Température de fonctionnement | -10 à 60 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | FCC Part 15, CISPR (EN 55022) classe A, EN 61000-4-2/3/4/5/6/8/11 |
| Tenue mécanique | Chocs IEC 60068-2-27, vibrations IEC 60068-2-6, chute libre IEC 60068-2-32 (MN) ou IEC 60068-2-31 (4GS) |
| Sécurité électrique | EN 60950-1 |
| Garantie constructeur | 5 ans |
Critères de sélection
- Connectivité radio
- NB-IoT, LTE-M, 4G LTE, 2G / 3G
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, Modbus RTU
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, E-mail (SMTP), LwM2M / CoAP
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Administrable, VPN, GNSS, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Bande de fréquences
- LTE / 5G (617-6000 MHz), GNSS
- Autonomie
- Sans objet (alimenté)
- Variante
- IMG-311DL-MN (LTE Cat-M1 / NB-IoT) ou IMG-311DL-4GS (4G LTE + GPS)
- Connecteur
- 1 x RJ45, 1 x DB9, bornier alimentation, bornier E/S 3,5 mm, SMA femelle (1 en MN, 2 en 4GS), SMA inversé GPS (4GS)
- Température de fonctionnement
- -10 à 60 °C
- Consommation
- 3 W typiques
- Garantie
- 5 ans
- Réseau
- LTE Cat-M1 / NB-IoT, 4G LTE + GPS
Contenu et accessoires compatibles
Livrée avec un kit rail DIN, un kit de fixation murale, un guide d'installation rapide et une antenne LTE (version MN) ou deux antennes LTE (version 4GS). En option, ORing propose des alimentations rail DIN de 45, 75 et 120 W (séries DR-45, DR-75 et DR-120).
Documentation
Questions fréquentes
Quelle différence entre l'IMG-311DL-MN et l'IMG-311DL-4GS ?
L'IMG-311DL-MN embarque un modem LTE Cat-M1 et NB-IoT, prévu pour de petits volumes de données et des forfaits IoT basse consommation. L'IMG-311DL-4GS utilise un modem 4G LTE avec repli 3G et 2G, offre deux connecteurs d'antenne LTE et ajoute un récepteur GPS. Le reste (port Ethernet, port série, E/S, alimentation, boîtier) est identique.
Le débit LTE-M ou NB-IoT suffit-il pour remonter des compteurs Modbus ?
Oui pour de la télérelève. En LTE Cat-M1, l'IMG-311DL-MN atteint 300 kbit/s en réception et 375 kbit/s en émission, contre 32 et 70 kbit/s en NB-IoT. C'est largement suffisant pour des trames Modbus ou des messages MQTT périodiques, mais pas pour de la vidéo ou un accès distant lourd, pour lequel la version 4GS est plus adaptée.
Peut-on l'intégrer à une GTB existante ?
Oui. La passerelle interroge les équipements Modbus RTU sur son port RS-485 ou RS-232 et les rend accessibles en Modbus TCP, ou publie les données en MQTT vers un broker. Une GTB ou un superviseur peut ainsi lire les valeurs à travers un tunnel VPN OpenVPN, PPTP ou IPsec.
Comment alimenter et installer la passerelle ?
Elle accepte 12 à 48 VDC sur bornier, avec protection contre l'inversion de polarité, et consomme 3 W typiques. Le boîtier IP30 se fixe sur rail DIN ou au mur, kits fournis. Une alimentation rail DIN 24 VDC d'armoire convient.
