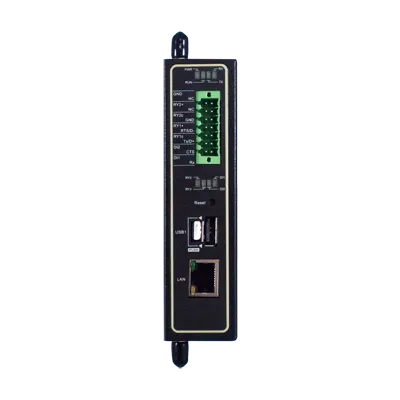

ATOP SE5901B - Passerelle série vers 4G LTE industrielle avec VPN
- 4G LTE (150 Mbit/s descendant), bandes européennes B1/B3/B5/B7/B8/B20, repli 3G WCDMA
- 1 port RS-232/485 jusqu’à 921,6 kbit/s et 1 port Ethernet Gigabit, 2 DI et 2 relais sur versions IO
- VPN IPsec, OpenVPN ou PPTP jusqu’à 37,9 Mbit/s, pare-feu, DMZ, gestion SNMP et SMS
- Alimentation 9 à 48 VDC, environ 7,8 W, réserve d’énergie de 15 s sur versions B
- Boîtier métal IP30, rail DIN, -40 à 70 °C, garantie 5 ans
| Connectivité radio | 2G / 3G, 4G LTE |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-485, USB |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V), USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | E/S intégrées, Gigabit, GNSS, Ports série intégrés, VPN |
| Entrées et sorties | Entrée TOR / contact sec, Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | GNSS, LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz) |
| Réseau cellulaire | LTE (150/50 Mbit/s) avec repli DC-HSPA+ et WCDMA, 1 emplacement SIM interne |
| Ports série | 1 x RS-232/485 (DB9 mâle ou bornier) + 1 x RS-232 sur versions IO, jusqu’à 921,6 kbit/s |
| Port Ethernet | 1 x RJ45 10/100/1000 Mbit/s |
| VPN | IPsec, OpenVPN, PPTP, jusqu’à 37,9 Mbit/s |
| Garantie | 5 ans |
| Bandes LTE (version EU) | LTE FDD B1/B3/B5/B7/B8/B20, LTE TDD B38/B40/B41, WCDMA B1/B5/B8 |
| Version | 4G-EU, 1 port DB9, 4G-B-EU, 1 port DB9, réserve d’énergie, IO-4G-EU, 2 ports série, 2 DI / 2 relais, IO-4G-B-EU, E/S, réserve d’énergie, IO-4G-GPS-EU, E/S, GPS, IO-4G-GPS-B-EU, E/S, GPS, réserve d’énergie |
- 4G LTE
- 2G / 3G
- Ethernet
- RS-485
- RS-232
- USB
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
La passerelle série 4G ATOP SE5901B donne un accès IP à un équipement RS-232 ou RS-485 installé là où aucun réseau filaire n'arrive : poste de relevage, chaufferie isolée, local technique en toiture ou armoire extérieure. Elle encapsule les trames série sur le réseau mobile LTE et les protège dans un tunnel VPN chiffré.
Elle s'adresse aux intégrateurs GTB, exploitants de patrimoine et services techniques qui doivent télérelever ou télémaintenir un automate, une centrale de mesure ou un onduleur sans tirer de câble. Elle complète l'offre de modems et passerelles série cellulaires de la gamme ATOP.
Points forts du SE5901B
- 4G LTE jusqu'à 150 Mbit/s en réception et 50 Mbit/s en émission, repli DC-HSPA+ et WCDMA
- 1 port RS-232/485 sélectionnable par logiciel, de 1 200 à 921 600 bit/s, plus 1 port RS-232 sur les versions IO
- 1 port Ethernet RJ45 10/100/1000 Mbit/s et 2 ports USB 2.0
- VPN IPsec, OpenVPN ou PPTP avec un débit chiffré annoncé jusqu'à 37,9 Mbit/s, pare-feu, DMZ et redirection de ports
- Versions IO : 2 entrées TOR isolées par optocoupleur et 2 sorties relais NO de 2 A sous 24 VDC
- Versions B : réserve d'énergie de 15 secondes pour remonter l'alarme de coupure d'alimentation
- Alimentation 9 à 48 VDC, environ 7,8 W, boîtier métal IP30 de 32 x 122 x 92 mm, -40 à 70 °C
Applications en bâtiment et sur site technique
- Chaufferie ou sous-station isolée : télérelève d'une régulation ou d'un compteur d'énergie à sortie série
- Poste de relevage ou station de pompage : remontée des défauts d'un automate et pilotage par relais
- Patrimoine de collectivité (écoles, gymnases, salles communales) : télémaintenance d'équipements série sans ligne fixe
- Datacenter ou local télécom : accès hors bande à la console série d'un équipement réseau ou d'un onduleur
Intégration et compatibilité
Le SE5901B fonctionne en serveur TCP (jusqu'à 4 connexions), en client TCP avec double destination, en UDP vers 4 plages d'adresses ou en port COM virtuel (Virtual COM, RFC 2217). Le logiciel de supervision ou de GTB dialogue ainsi avec l'équipement série comme s'il était raccordé localement, quel que soit le protocole transporté.
Côté réseau, la passerelle gère NAT, DDNS, client NTP, DHCP et ICMP, et envoie des alertes par e-mail via SMTP/TLS. Elle se configure par interface web, Telnet ou l'utilitaire Windows ATOP Device Management, et se supervise en SNMP v1, v2c et v3 ou par SMS. Pour convertir Modbus RTU en Modbus TCP, choisissez plutôt le modèle MB5901B ou un modèle de nos passerelles Modbus. Pour un site disposant d'un réseau filaire, un serveur de ports série Ethernet suffit.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1SE5901B4G13G (SE5901B-4G-EU) | 1 port RS-232/485 sur DB9 mâle | Raccordement simple d'un équipement série |
| 1P1SE5901B4G14G (SE5901B-4G-B-EU) | DB9 et réserve d'énergie de 15 s | Site où la coupure secteur doit être signalée |
| 1P1SE5901BIO14G (SE5901B-IO-4G-EU) | Bornier 14 points, RS-232/485 + RS-232, 2 DI et 2 relais | Télésurveillance avec report de défauts et commandes |
| 1P1SE5901BIO15G (SE5901B-IO-4G-B-EU) | Version IO avec réserve d'énergie | Poste isolé avec alarme de coupure |
| 1P1SE5901BIO16G (SE5901B-IO-4G-GPS-EU) | Version IO avec récepteur GNSS | Équipement mobile ou parc à géolocaliser |
| 1P1SE5901BIO17G (SE5901B-IO-4G-GPS-B-EU) | Version IO avec GNSS et réserve d'énergie | Installation mobile critique |
Caractéristiques techniques
| Réseau cellulaire | WCDMA, DC-HSPA+, LTE ; 1 emplacement SIM interne ; antennes incluses |
| Bandes (version EU) | LTE FDD B1/B3/B5/B7/B8/B20 ; LTE TDD B38/B40/B41 ; WCDMA B1/B5/B8 |
| Débits LTE FDD | 150 Mbit/s en réception, 50 Mbit/s en émission |
| Ethernet | 1 x RJ45 10/100/1000BASE-T (IEEE 802.3, 802.3u, 802.3ab) |
| Ports série | 1 x RS-232/485 2 fils sélectionnable ; 1 x RS-232 supplémentaire sur versions IO |
| Connecteur série | DB9 mâle (versions DB) ou bornier 14 points au pas de 5,08 mm intégrant les E/S (versions IO) |
| Paramètres série | 1 200 à 921 600 bit/s ; 7 ou 8 bits de données ; 1 ou 2 bits de stop ; contrôle de flux aucun, Xon/Xoff, RTS/CTS (RS-232) |
| USB | 2 x USB A 2.0 : 1 port OTG haute vitesse, 1 port d'alimentation seule |
| Entrées et sorties (IO) | 2 entrées TOR isolées par optocoupleur ; 2 sorties relais NO 2 A sous 24 VDC |
| GNSS (GPS) | GPS, GLONASS, BeiDou ; 1 connecteur SMA |
| Modes de liaison | Serveur TCP (4 connexions), client TCP double destination, UDP (4 plages d'IP), Virtual COM, Reverse Telnet, console SSH |
| Sécurité | VPN IPsec, OpenVPN, PPTP (jusqu'à 37,9 Mbit/s) ; pare-feu, DMZ ; SMTP/TLS |
| Protocoles réseau | IPv4, DHCP, TCP, UDP, HTTP, RFC 2217, Telnet, NTP, NAT, DDNS |
| Administration | Interface web, Telnet, utilitaire ATOP Device Management, SNMP v1/v2c/v3, SMS |
| Alimentation | 9 à 48 VDC sur bornier 3 points verrouillable ; entrée 5 V USB en redondance ; protection contre l'inversion de polarité |
| Consommation | 0,65 A sous 12 VDC, environ 7,8 W |
| Réserve d'énergie (versions B) | Environ 15 secondes après coupure |
| Boîtier | Métal SPCC, IP30 |
| Dimensions (l x H x P) | 32 x 122 x 92 mm |
| Poids | 400 g |
| Montage | Rail DIN ou mural (kit optionnel) |
| Température de fonctionnement | -40 à 70 °C |
| Sécurité électrique | CB (IEC/EN 62368-1 et IEC/EN 60950-1), UL 60950-1 |
| CEM et radio | EN 301 489, EN 55032, EN 55024, EN 61000-6-2/-6-4, EN 301 511, EN 301 908-1, EN 303 413, FCC |
| MTBF | 20,88 ans (MIL-HDBK-217F) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- 4G LTE, 2G / 3G
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, USB
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V), USB
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Gigabit, VPN, GNSS, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie relais
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- GNSS, LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz)
- Réseau cellulaire
- LTE (150/50 Mbit/s) avec repli DC-HSPA+ et WCDMA, 1 emplacement SIM interne
- Ports série
- 1 x RS-232/485 (DB9 mâle ou bornier) + 1 x RS-232 sur versions IO, jusqu'à 921,6 kbit/s
- Port Ethernet
- 1 x RJ45 10/100/1000 Mbit/s
- VPN
- IPsec, OpenVPN, PPTP, jusqu'à 37,9 Mbit/s
- Garantie
- 5 ans
- Bandes LTE (version EU)
- LTE FDD B1/B3/B5/B7/B8/B20, LTE TDD B38/B40/B41, WCDMA B1/B5/B8
- Version
- 4G-EU, 1 port DB9, 4G-B-EU, 1 port DB9, réserve d'énergie, IO-4G-EU, 2 ports série, 2 DI / 2 relais, IO-4G-B-EU, E/S, réserve d'énergie, IO-4G-GPS-EU, E/S, GPS, IO-4G-GPS-B-EU, E/S, GPS, réserve d'énergie
Contenu et accessoires compatibles
Antennes 4G incluses. Accessoires proposés par ATOP pour cette passerelle :
- Adaptateur secteur UNE315-1212 (EU-Y), entrée 100 à 240 VAC, sortie 12 VDC 1,25 A sur connecteur bornier 5,08 mm
- Adaptateur ADP-DB9(F)-TB5 : DB9 femelle vers bornier 5 points pour câbler un bus RS-485 sur la version DB9
- Kit de fixation murale aluminium WMK-315-Black
Documentation
Questions fréquentes
Quelle différence entre le SE5901B et le MB5901B ?
Les deux partagent le même matériel 4G. Le SE5901B est un serveur de port série : il transporte les trames de façon transparente en TCP, UDP ou Virtual COM, quel que soit le protocole. Le MB5901B ajoute une vraie conversion Modbus RTU/ASCII vers Modbus TCP, utile lorsque la supervision interroge directement des esclaves Modbus.
À quoi sert la version B ?
Les versions B intègrent une réserve d'énergie qui maintient la passerelle environ 15 secondes après une coupure d'alimentation. Ce délai lui permet de signaler la panne au poste central avant de s'éteindre.
Quelles bandes 4G sont prises en charge par la version EU ?
LTE FDD B1, B3, B5, B7, B8 et B20, LTE TDD B38, B40 et B41, avec repli en WCDMA sur B1, B5 et B8. La bande 800 MHz (B20) est utile en intérieur et en zone rurale.
Peut-on piloter les sorties à distance ?
Sur les versions IO, les 2 entrées TOR isolées et les 2 sorties relais (2 A sous 24 VDC) sont accessibles à distance. La passerelle peut aussi être administrée par SMS et supervisée en SNMP v1, v2c et v3.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le SE5901B
Précisez la version (DB9 ou IO, GPS, réserve d'énergie) et les quantités : nous vous répondons sous 24 h ouvrées avec des tarifs adaptés à votre volume. Notre équipe peut aussi vous conseiller sur le choix entre passerelle transparente et passerelle Modbus selon votre supervision.
Produits similaires
Voir toute la catégorieAKCP Modem 4G interne - Modem cellulaire pour alertes SMS des boîtiers AKCP
- 4G LTE
- 2G / 3G
- E-mail (SMTP)
ATOP MB5901B - Passerelle Modbus 4G LTE, Modbus RTU vers Modbus TCP
- 4G LTE
- 2G / 3G
- Ethernet
ATOP SE5201B - Passerelle cellulaire basse consommation LTE Cat 1 et LTE-M
- NB-IoT
- LTE-M
- 4G LTE

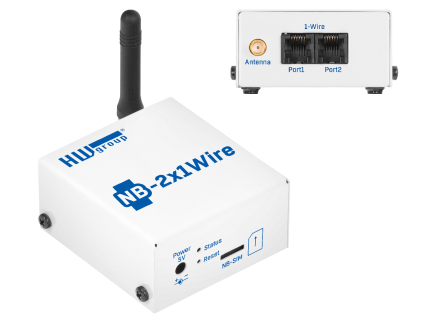

HWgroup NB-2x1Wire - Boîtier de supervision NB-IoT sur pile, 2 ports 1-Wire
- NB-IoT
- 1-Wire
- LwM2M / CoAP
Autres produits ATOP
Toute la gamme ATOP
ATOP MB5201 - Passerelle Modbus TCP vers Modbus RTU/ASCII, 1 port série
- Aucune (filaire)
- Ethernet
- RS-485
ATOP EHG6500 - Switch PoE industriel semi-manageable Gigabit 8 ou 10 ports
- Aucune (filaire)
- Ethernet
- Fibre optique

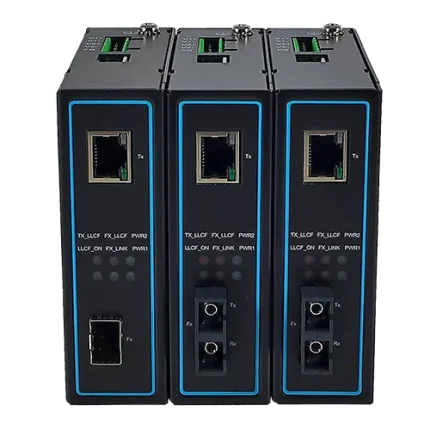

ATOP EF24L - Convertisseur de média industriel Gigabit vers fibre, LFP
