Réf. DAS00CL9C4SEU000Red Lion FlexEdge DAS Cat 4 EU - Module 4G LTE double SIM avec GPS
- Sled 4G LTE Cat 4 version Europe pour passerelles FlexEdge DA50 et DA70
- Double emplacement SIM et récepteur GPS intégré
- 3 connecteurs SMA en face avant : principal, GPS, diversité
- Alimenté par la passerelle hôte, 3,0 W maximum, -40 à +75 °C
- CE, ATEX, IECEx, UKEX, Classe I Division 2 et ABS
| Connectivité radio | 4G LTE |
|---|---|
| Usage | Réseau industriel, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Fonctions réseau | Double SIM, GNSS |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Red Lion FlexEdge DA50 et DA70 |
| Variante | Version Europe, EMEA, SAARC, APAC |
| Connecteur | 3 x SMA (principal, GPS, diversité) |
| Cartes SIM | 2 emplacements |
| Température de fonctionnement | -40 à +75 °C |
| Puissance maximale | 3,0 W |
- 4G LTE
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le module 4G LTE pour passerelle FlexEdge Red Lion DAS00CL9C4SEU000 est un sled (tiroir de communication) cellulaire LTE Cat 4 qui s'insère dans une passerelle FlexEdge DA50 ou DA70. Il ajoute une liaison 4G avec double emplacement SIM et récepteur GPS intégré, sans changer l'appareil ni recâbler l'armoire.
Il s'adresse aux intégrateurs GTB, aux exploitants multisites et aux services techniques qui doivent remonter des données de sites dépourvus de réseau filaire fiable : chaufferies, postes de relevage, locaux techniques distants, bâtiments en construction. Découvrez l'ensemble des passerelles edge et la gamme Red Lion.
Points forts du DAS Cat 4 EU
- 4G LTE Cat 4 version Europe, EMEA, SAARC et APAC, avec repli HSPA+ selon le constructeur
- Deux emplacements SIM pour basculer d'un opérateur à l'autre en cas de panne réseau

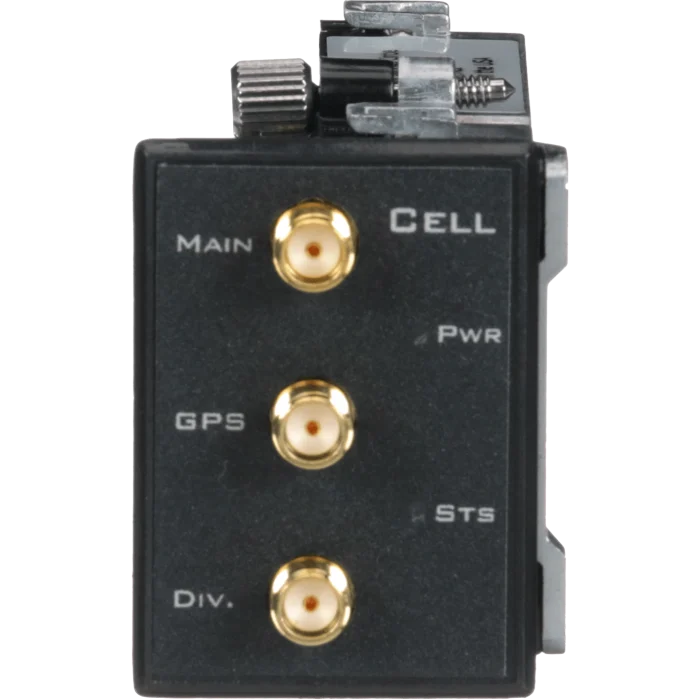

- GPS intégré et 3 connecteurs SMA en face avant : principal, GPS et diversité
- Installation sur site dans une FlexEdge DA50 (1 sled) ou DA70 (jusqu'à 3 sleds)
- Alimenté par la passerelle hôte : 3,0 W maximum
- Fonctionnement de -40 à +75 °C, humidité 0 à 95 % sans condensation
- Homologations CE, ATEX, IECEx, UKEX, Classe I Division 2 et ABS (marine)
- LED PWR (alimentation et défaut d'antenne GPS) et STS (état du modem)
Applications en bâtiment et sur site technique
- Télégestion d'une chaufferie ou d'une sous-station de réseau de chaleur sans accès Internet filaire
- Collectivités : supervision de postes de relevage, de stations de pompage ou de bâtiments communaux dispersés
- Chantiers et bâtiments modulaires : liaison temporaire vers la GTB ou le cloud avant raccordement définitif
- Logistique et industrie : lien de secours 4G pour une passerelle FlexEdge déjà raccordée en Ethernet
- Suivi de la position d'équipements mobiles ou de conteneurs techniques grâce au GPS
Intégration et compatibilité
Le sled devient une interface WAN de la passerelle FlexEdge. Selon le niveau logiciel de la passerelle, les données collectées sur les ports série ou Ethernet sont transmises vers un broker MQTT, un serveur OPC UA ou une base SQL, et l'accès distant passe par les tunnels OpenVPN, IPsec ou GRE avec pare-feu et authentification RADIUS. Crimson prend en charge plus de 300 pilotes industriels, dont Modbus RTU et TCP, EtherNet/IP et DNP3.
La configuration se fait avec Crimson 3.2 ou ultérieur. Pour les liaisons filaires complémentaires, voir nos modems industriels et antennes 4G.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Technologie cellulaire | 4G LTE Cat 4, repli HSPA+ |
| Zone de déploiement | Europe, EMEA, SAARC, APAC |
| Cartes SIM | 2 emplacements |
| Géolocalisation | Récepteur GPS intégré |
| Connecteurs d'antenne | 3 x SMA en face avant : principal, GPS, diversité |
| Voyants | PWR (alimentation du sled et défaut antenne GPS), STS (état du modem) |
| Compatibilité | Red Lion FlexEdge DA50 et DA70 |
| Alimentation | Par la passerelle FlexEdge hôte |
| Puissance maximale | 3,0 W |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 0 à 95 % sans condensation |
| Altitude d'installation | 2 000 m maximum |
| Chocs et vibrations | 15 g (IEC 68-2-27) ; 2 g de 5 à 500 Hz (IEC 68-2-6) |
| Certifications | CE, UKCA, UL, ATEX, IECEx, UKEX, Classe I Division 2, ABS, RoHS |
| Configuration | Logiciel Crimson 3.2 ou ultérieur |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- 4G LTE
- Usage
- Télégestion de sites distants, Réseau industriel
- Alimentation
- Alimenté par le bus
- Fonctions réseau
- Double SIM, GNSS
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Red Lion FlexEdge DA50 et DA70
- Variante
- Version Europe, EMEA, SAARC, APAC
- Connecteur
- 3 x SMA (principal, GPS, diversité)
- Cartes SIM
- 2 emplacements
- Température de fonctionnement
- -40 à +75 °C
- Puissance maximale
- 3,0 W
Contenu et accessoires compatibles
Le sled est livré seul. À prévoir : une passerelle FlexEdge DA50 ou DA70, une ou deux cartes SIM data, une antenne cellulaire principale, une antenne de diversité et une antenne GPS à connecteur SMA.
Documentation
Questions fréquentes
Sur quelles passerelles FlexEdge se monte le sled DAS00CL9C4SEU000 ?
Il s'installe dans les passerelles modulaires FlexEdge DA50 (un emplacement de sled) et DA70 (jusqu'à trois emplacements). Il est alimenté et configuré par l'appareil hôte, sans alimentation séparée.
À quoi servent les deux emplacements SIM ?
Ils permettent d'installer deux cartes SIM, idéalement de deux opérateurs différents, afin de conserver la liaison 4G si le premier réseau devient indisponible. C'est un atout pour la télégestion de sites isolés.
Le GPS est-il intégré ?
Oui. Le sled dispose d'un récepteur GPS et d'un connecteur SMA dédié en face avant, en plus des connecteurs SMA principal et diversité pour la partie cellulaire. Les antennes sont à commander séparément.
Quelle différence avec les autres sleds cellulaires FlexEdge ?
La référence DAS00CL9C4SEU000 est la version destinée à l'Europe et aux zones EMEA, SAARC et APAC. Red Lion propose aussi une version pour l'Amérique du Nord (DAS00CL9C4SAM000) : pour un site en France, c'est bien la version EMEA qu'il faut retenir.
Comment configurer la liaison 4G ?
Le sled se paramètre dans le logiciel Crimson version 3.2 ou ultérieure, comme le reste de la passerelle FlexEdge : APN, choix de la SIM, règles de routage et de pare-feu.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le DAS Cat 4 EU
Indiquez le modèle de passerelle FlexEdge et le nombre de sites à équiper : nous répondons sous 24 h ouvrées avec un conseil technique sur les antennes et la configuration. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie

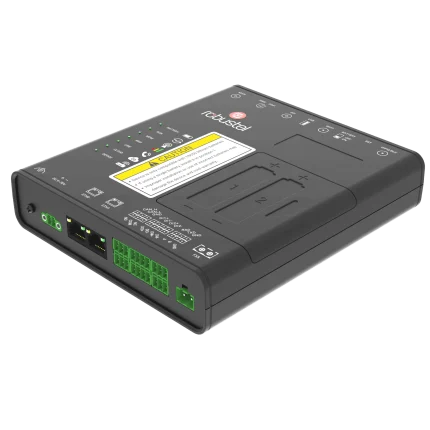

Robustel EV8100 - Passerelle voix 4G pour téléalarme d'ascenseur
