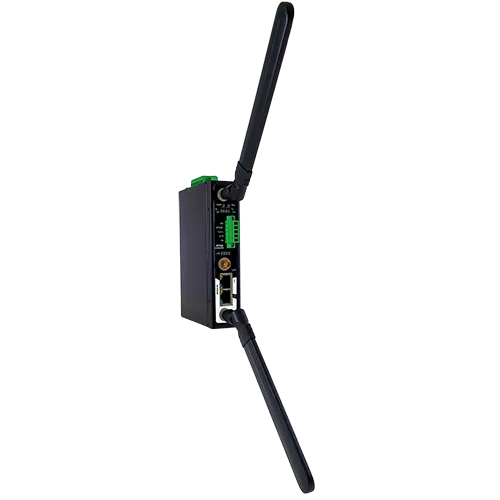

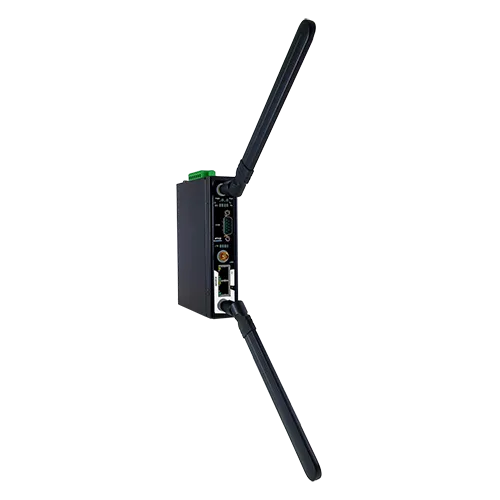

ATOP SE5201B - Passerelle cellulaire basse consommation LTE Cat 1 et LTE-M
- LTE Cat 1 (bandes EU B1/B3/B7/B8/B20/B28) ou LTE Cat M1 et NB-IoT avec repli GSM
- Hibernation autour de 100 mW et moins de 3 W à vide sous 12 VDC, veille planifiable
- 2 ports Ethernet 10/100, 1 port RS-232/485, 1 entrée TOR et 1 sortie relais
- VPN IPsec, OpenVPN et L2TP, pare-feu, double SIM et GNSS selon version
- 9 à 48 VDC, boîtier métal IP30 rail DIN, -30 à 75 °C, garantie 5 ans
| Connectivité radio | 2G / 3G, 4G LTE, LTE-M, NB-IoT |
|---|---|
| Interfaces et bus de terrain | Ethernet, RS-232, RS-485 |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | Comptage énergétique, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Double SIM, E/S intégrées, GNSS, Ports série intégrés, VPN |
| Entrées et sorties | Entrée TOR / contact sec, Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | GNSS, LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz) |
| Consommation | Moins de 3 W en fonctionnement à vide, environ 100 mW en hibernation (sous 12 VDC) |
| Gestion d'énergie | Veille et hibernation planifiables, réveil par minuterie |
| Ports Ethernet | 2 x RJ45 10/100 Mbit/s, isolation 1,5 kV |
| Port série | 1 x RS-232/RS-485 2 fils, DB9 ou bornier 5 points, jusqu’à 460,8 kbit/s |
| VPN | IPsec, OpenVPN, L2TP |
| Garantie | 5 ans |
| Bandes (version EU) | LTE Cat 1 : B1/B3/B7/B8/B20/B28 ; LTE Cat M1 et NB2 multibande, dont B20 et LTE-M 450 MHz |
| Réseau | LTE Cat.1 EU, NB-IoT / Cat-M1 EU |
| Série | DB9, Bornier |
| SIM / GNSS | Simple SIM, Double SIM, GNSS, Double SIM |
- NB-IoT
- LTE-M
- 4G LTE
- 2G / 3G
- Ethernet
- RS-485
- RS-232
- SNMP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai sur devis
- Conseil technique avant-vente
- Tarifs selon les quantités
La passerelle LTE basse consommation ATOP SE5201B relie à Internet un équipement série et deux équipements Ethernet sur un site où l'énergie est comptée : armoire alimentée par panneau solaire, poste isolé sur batterie, regard ou local en sous-sol. Grâce à sa gestion d'énergie planifiable, elle passe en veille ou en hibernation entre deux transmissions et descend autour de 100 mW.
Elle existe en deux technologies radio : LTE Cat 1 pour les échanges réguliers, ou LTE Cat M1 et NB-IoT avec repli GSM pour les faibles volumes et la couverture difficile. Elle s'adresse aux exploitants de réseaux, collectivités et intégrateurs qui équipent des sites dispersés. Elle complète nos modems et passerelles série cellulaires de la gamme ATOP.
Points forts du SE5201B
- Consommation inférieure à 3 W à vide et autour de 100 mW en hibernation sous 12 VDC
- Veille et hibernation planifiables, réveil par minuterie
- Version C1 : LTE Cat 1 sur les bandes européennes B1/B3/B7/B8/B20/B28, 2 antennes SMA
- Version M1 : LTE Cat M1 et NB-IoT (3GPP Release 14) avec repli GSM, LTE-M 450 MHz en version EU
- 2 ports Ethernet RJ45 10/100 isolés 1,5 kV, 1 port RS-232/RS-485 jusqu'à 460,8 kbit/s
- 1 entrée TOR isolée et 1 sortie relais 1 A sous 24 VDC
- VPN IPsec, OpenVPN et L2TP, pare-feu avec ACL, NAT et redirection de ports, basculement multi-WAN
- Double SIM (basculement automatique annoncé sur la version M1) et GNSS (GPS, GLONASS, BeiDou, Galileo, QZSS) selon version, carte micro-SD
Applications en bâtiment et sur site technique
- Poste de relevage ou forage alimenté par panneau solaire : remontée périodique des données d'un automate série
- Comptage en sous-sol ou en local technique enterré : liaison LTE-M vers un compteur ou une centrale de mesure
- Patrimoine de collectivité dispersé (bâtiments communaux, éclairage public, abris) : télérelève sans ligne fixe
- Station de mesure environnementale : transmission planifiée avec mise en hibernation entre deux envois
Intégration et compatibilité
Le port série RS-232/RS-485 (résistance de terminaison 120 ohms et polarisation intégrées) est publié sur IP en mode COM virtuel, ce qui permet de joindre à distance un automate ou un compteur Modbus RTU sans modifier la supervision. Les deux ports LAN raccordent un automate, une caméra ou un module d'E/S IP. La passerelle prend en charge TCP/IP, UDP, ARP, DHCP, SMTP pour les alertes, HTTPS et SNMP v1, v2 et v3.
L'administration passe par l'interface web, SSH ou Telnet, et la gestion de parc par les outils ATOP (NMS pour la version C1, NIMBL pour la version M1). Une carte micro-SD stocke la configuration et des données locales. Pour un débit plus élevé sur un site alimenté en continu, préférez la passerelle 4G SE5901B ; pour un routage complet, consultez nos routeurs 4G et 5G industriels.

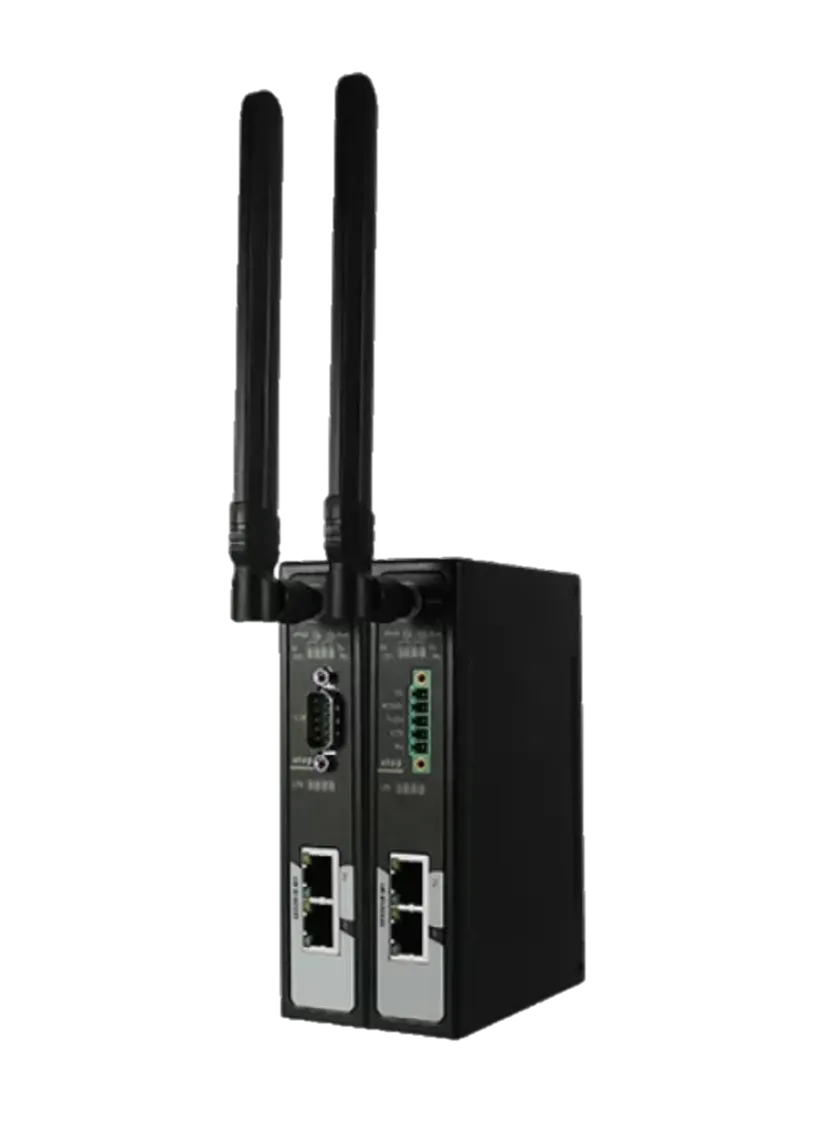

Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1SE5201B0011G (SE5201B-Q-T-C1-DB-EU) | LTE Cat 1, port série DB9, 1 SIM | Liaison simple vers un équipement RS-232 |
| 1P1SE5201B0012G (SE5201B-Q-T-C1-DB-EU-GPS) | LTE Cat 1, DB9, 2 SIM, GNSS | Site critique ou équipement à géolocaliser |
| 1P1SE5201B0013G (SE5201B-Q-T-C1-TB-EU) | LTE Cat 1, bornier 5 points, 1 SIM | Bus RS-485 câblé en armoire |
| 1P1SE5201B0014G (SE5201B-Q-T-C1-TB-EU-GPS) | LTE Cat 1, bornier, 2 SIM, GNSS | Bus RS-485 avec redondance opérateur |
| 1P1SE5201B001CG (SE5201B-Q-T-M1-TB-EU) | LTE Cat M1 et NB-IoT avec repli GSM, bornier, 2 SIM | Sous-sol, faible volume de données, forfait IoT |
Caractéristiques techniques
| Réseau cellulaire (C1) | LTE Cat 1, bandes B1/B3/B7/B8/B20/B28 (version EU), 2 connecteurs SMA |
| Réseau cellulaire (M1) | LTE Cat M1 et NB-IoT (NB2) avec repli GSM, 3GPP Release 14, 1 connecteur SMA ; certification NB2 annoncée en cours par ATOP |
| Débits Cat M1 | 1 119 kbit/s en émission, 588 kbit/s en réception (maximum annoncé) |
| SIM | 1 ou 2 emplacements push-pull selon version ; basculement automatique entre SIM sur la version M1, multi-WAN sur la version C1 |
| GNSS | GPS, GLONASS, BeiDou, Galileo, QZSS (versions GNSS) |
| Ethernet | 2 x RJ45 10/100BASE-T(X), isolation 1,5 kV |
| Port série | 1 x RS-232 ou RS-485 2 fils sélectionnable ; DB9 ou bornier 5 points |
| Paramètres série | 1 200 à 460 800 bit/s ; parité aucune, paire, impaire ; 5 à 8 bits de données ; 1 ou 2 bits de stop ; contrôle de flux aucun, Xon/Xoff, RTS/CTS (RS-232) |
| Terminaison et polarisation | Résistance de terminaison 120 ohms ; polarisation 1 kohm (active) ou 100 kohms |
| Entrées et sorties | 1 entrée TOR isolée par optocoupleur (5 VDC) ; 1 sortie relais 1 A sous 24 VDC |
| Stockage | 1 emplacement micro-SD |
| Logiciel | TCP/IP, UDP, ARP, DHCP, SMTP, HTTPS, SNMP v1/v2/v3, COM virtuel |
| Sécurité | VPN IPsec, OpenVPN, L2TP ; pare-feu ACL, NAT, redirection de ports |
| Administration | Interface web, SSH, Telnet |
| Gestion d'énergie | Veille et hibernation planifiables, réveil par minuterie |
| Alimentation | 9 à 48 VDC sur bornier, protection contre l'inversion de polarité |
| Consommation | Moins de 3 W à vide ; moins de 100 mW (C1) ou environ 100 mW (M1) en hibernation, sous 12 VDC |
| Boîtier | Métal, IP30 |
| Dimensions (l x H x P) | 136 x 95 x 30 mm |
| Poids | 550 g (version M1) |
| Montage | Rail DIN, mural (kit optionnel) |
| Température de fonctionnement | -30 à 75 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | EN 62368-1 |
| CEM et radio | EN 55032, EN 55035, EN 61000-6-2/-6-4, EN 301 489, EN 301 908-1, EN 303 413, FCC |
| Cybersécurité | TAICS niveau 2 (version C1) ; IEC 62443-4-2 annoncée à venir |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- NB-IoT, LTE-M, 4G LTE, 2G / 3G
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Double SIM, VPN, GNSS, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie relais
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- GNSS, LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz)
- Consommation
- Moins de 3 W en fonctionnement à vide, environ 100 mW en hibernation (sous 12 VDC)
- Gestion d'énergie
- Veille et hibernation planifiables, réveil par minuterie
- Ports Ethernet
- 2 x RJ45 10/100 Mbit/s, isolation 1,5 kV
- Port série
- 1 x RS-232/RS-485 2 fils, DB9 ou bornier 5 points, jusqu'à 460,8 kbit/s
- VPN
- IPsec, OpenVPN, L2TP
- Garantie
- 5 ans
- Bandes (version EU)
- LTE Cat 1 : B1/B3/B7/B8/B20/B28 ; LTE Cat M1 et NB2 multibande, dont B20 et LTE-M 450 MHz
- Réseau
- LTE Cat.1 EU, NB-IoT / Cat-M1 EU
- Série
- DB9, Bornier
- SIM / GNSS
- Simple SIM, Double SIM, GNSS, Double SIM
Contenu et accessoires compatibles
Accessoires proposés par ATOP pour cette passerelle :
- Adaptateur secteur UNE315-1212 (EU-Y), entrée 100 à 240 VAC, sortie 12 VDC 1,25 A
- Antenne GNSS (GPS, GLONASS, BeiDou) pour les versions GNSS
- Kit de fixation murale WALL MOUNT-P13
Documentation
Questions fréquentes
Quelle différence entre les versions LTE Cat 1 et Cat M1 / NB-IoT ?
La version C1 utilise la LTE Cat 1, adaptée aux échanges réguliers de données comme une télémaintenance ou un relevé fréquent. La version M1 fonctionne en LTE Cat M1 et en NB-IoT avec repli GSM : débit plus faible (588 kbit/s descendant et 1 119 kbit/s montant annoncés en Cat M1) mais meilleure pénétration en sous-sol et forfaits IoT plus économiques.
Peut-elle fonctionner sur batterie ou panneau solaire ?
C'est son usage de référence. Elle accepte 9 à 48 VDC et, entre deux transmissions, bascule en veille ou en hibernation selon un calendrier ; en hibernation, sa consommation descend autour de 100 mW sous 12 VDC.
Que fait la double SIM ?
Elle permet de recourir à un second opérateur. ATOP annonce un basculement automatique entre les deux SIM sur la version M1, et un basculement multi-WAN sur la version LTE Cat 1 (deux SIM sur les versions GNSS).
La version M1 couvre-t-elle les sous-sols ?
ATOP met en avant pour la version M1 européenne la prise en charge de la LTE-M en 450 MHz, pensée pour les zones périurbaines, l'intérieur des bâtiments et les sous-sols. La couverture réelle dépend de l'opérateur.
À propos de ATOP
ATOP est une entreprise taïwanaise spécialisée dans les solutions de communication industrielle. Elle conçoit des équipements comme des switches, des convertisseurs de protocoles et des passerelles IoT.
Voir toute la gamme ATOPDemander un devis pour le SE5201B
Précisez la technologie radio, le connecteur série, le besoin en double SIM ou GNSS et les quantités : nous vous répondons sous 24 h ouvrées avec des tarifs adaptés à votre volume. Notre équipe peut aussi vous aider à choisir entre LTE Cat 1 et LTE-M selon la couverture de vos sites.
Produits similaires
Voir toute la catégorie

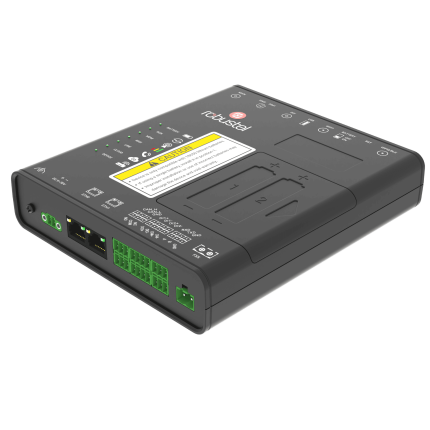

Robustel EV8100 - Passerelle voix 4G pour téléalarme d'ascenseur
