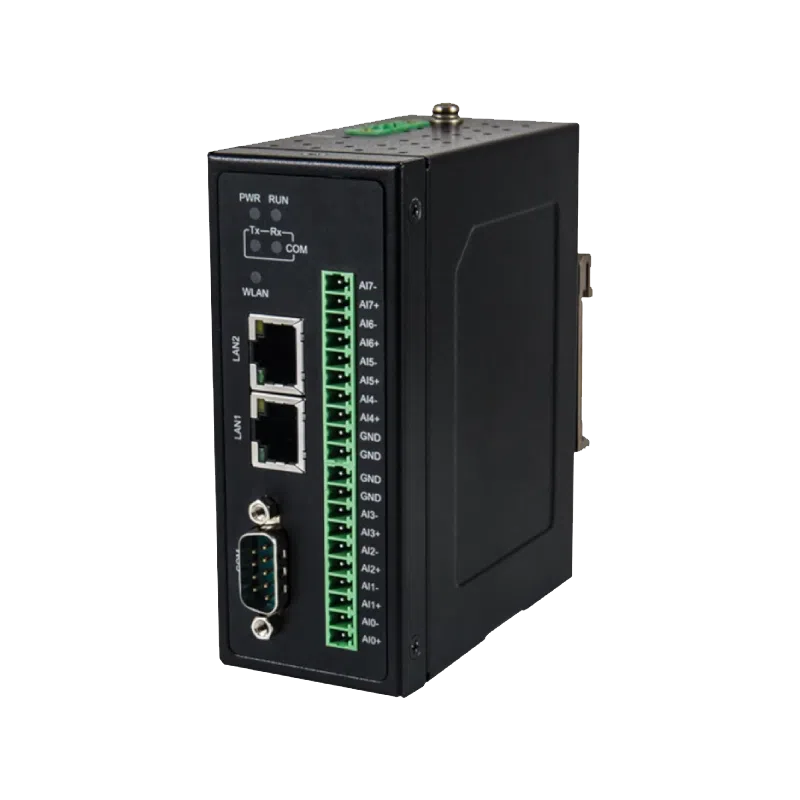

ATOP IO5202 - Module d'E/S Ethernet déporté Modbus TCP, MQTT et SNMP

  • 5 configurations d'E/S : TOR, relais, entrées et sorties analogiques 16 bits
  • Modbus TCP, Modbus RTU/ASCII, MQTT et MQTT over TLS, SNMP v1/v2c/v3
  • 2 ports Ethernet 10/100 et 1 port RS-232/422/485 sur DB9 ou bornier
  • Alimentation 12 à 48 VDC, 9,6 W max, boîtier métal IP30 rail DIN
  • Fonctionnement de -40 à 70 °C, garantie 5 ans
Connectivité radioAucune (filaire)
Interfaces et bus de terrainEthernet, Modbus RTU, RS-232, RS-422, RS-485
Protocoles IP et intégrationE-mail (SMTP), Modbus TCP, MQTT, SNMP
UsageComptage énergétique, Confort thermique / CVC, GTB / intégration BMS, Réseau industriel, Télégestion de sites distants
AlimentationTrès basse tension DC (5 à 60 V)
Indice de protectionIP20 à IP40 (intérieur)
Type de montageMural, Rail DIN
Nombre de ports Ethernet2 ports
Fonctions réseauE/S intégrées, Ports série intégrés
Entrées et sortiesEntrée analogique 0-10 V, Entrée analogique 4-20 mA, Entrée impulsion / comptage, Entrée TOR / contact sec, Sortie analogique, Sortie relais, Sortie TOR / transistor
AutonomieSans objet (alimenté)
Plage de mesureEntrées analogiques : -10 à +10 V ou 4 à 20 mA
PrécisionEntrées analogiques : ±0,1 % PE en tension, ±0,2 % PE en courant
Variante5 configurations d'E/S, port série DB9 ou bornier
Entrées TORContact sec ou tension, mode compteur jusqu'à 250 Hz, isolation 3 kVrms
Sorties TOR30 VDC nominal, 500 mA au total, sortie impulsions, isolation 3 kVrms
RelaisForme A (contact à fermeture), isolation 3 kVrms entre contacts
Analogique16 bits ; entrées ±60 mV à ±10 V ou 4-20 mA ; sorties ±10 V ou 4-20 mA
Ports2 x RJ45 10/100 Mbit/s indépendants, 1 x RS-232/422/485
Garantie5 ans
Configuration E/S8 DI + 8 DO, 8 AI 16 bits, 6 DI + 2 relais + 4 AI, 8 DI/DO + 4 relais, 4 AI + 4 AO
Connecteur sérieDB9, Bornier
RéseauEthernet, Ethernet + Wi-Fi
  • Aucune (filaire)
  • Ethernet
  • RS-485
  • RS-232
  • RS-422
  • Modbus RTU
  • Modbus TCP
  • MQTT

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.

  • Tarif professionnel sur devisRéponse sous 24 h ouvrées
  • Délai sur devisPrécisé dans votre devis
  • Conseil technique avant-venteChoix du matériel, protocoles et intégration
  • Tarif selon les quantitésIndiquez vos volumes dans la demande

Le module d'E/S Modbus TCP ATOP IO5202 est un module d'entrées et sorties déporté (remote I/O) qui raccorde contacts, sondes analogiques, relais et actionneurs au réseau IP. Il rend ces points lisibles et pilotables en Modbus TCP, Modbus RTU/ASCII, MQTT ou SNMP, sans automate intermédiaire.

Il s'adresse aux intégrateurs GTB, aux bureaux d'études et aux exploitants qui doivent ajouter des points dans une armoire existante ou remonter des états vers un cloud. Cinq combinaisons d'E/S couvrent l'essentiel des besoins de supervision. Il complète nos modules d'entrées et sorties de la gamme ATOP.

Points forts du IO5202

  • 5 configurations : 8 DI + 8 DO, 8 AI, 6 DI + 2 relais + 4 AI, 8 DI/DO + 4 relais, 4 AI + 4 AO
  • Entrées TOR contact sec ou tension, mode compteur jusqu'à 250 Hz, isolation 3 kVrms
  • Entrées analogiques 16 bits de ±60 mV à ±10 V ou 4-20 mA, précision ±0,1 % PE en tension
  • Sorties analogiques 16 bits ±10 V ou 4-20 mA, précision ±0,1 % PE
  • Modbus TCP, Modbus RTU/ASCII, MQTT et MQTT over TLS, SNMP v1/v2c/v3, e-mail SMTP/TLS
  • 2 ports RJ45 10/100 Mbit/s indépendants et 1 port RS-232/422/485
  • Alimentation 12 à 48 VDC, 9,6 W max, boîtier SPCC IP30 de 350 g
  • Fonctionnement de -40 à 70 °C, garantie 5 ans, MTBF de 22,66 ans

Applications en bâtiment et sur site technique

  • Tertiaire : remonter les états marche/défaut d'une CTA, de pompes ou d'extracteurs et commander leur marche depuis la GTB
  • Comptage : compter les impulsions de compteurs d'eau, de gaz ou d'électricité sur les entrées TOR en mode compteur
  • CVC et régulation : lire des transmetteurs de pression ou de température 4-20 mA et piloter des vannes 0-10 V (version 4 AI + 4 AO)
  • Locaux techniques et datacenters : surveiller contacts de porte, détecteurs de fuite et défauts onduleur, avec alertes SNMP ou e-mail

Intégration et compatibilité

En Modbus TCP, le module répond en esclave sur le port 1502 par défaut, modifiable, avec l'identifiant 1. Les entrées TOR se lisent en code fonction 02, les sorties TOR en 01, les entrées analogiques en 04 et les sorties analogiques en registres de maintien (03). Le port série offre le même accès en Modbus RTU/ASCII pour un automate ou un superviseur série.

Les deux ports Ethernet sont des interfaces indépendantes, avec une adresse IP chacune (10.0.50.100 et 192.168.1.1 par défaut), ce qui permet de séparer le réseau GTB et un réseau de maintenance. Le module publie aussi ses E/S en MQTT, QoS 0, 1 ou 2, avec chiffrement TLS. La configuration se fait par navigateur web (HTTP ou HTTPS) ou par l'utilitaire ATOP. Pour un bus de terrain plus large, voir nos passerelles Modbus RTU / Modbus TCP.

Versions disponibles

RéférenceDifférenceUsage conseillé
1P1IO520200001G (IO5202-DB-16-0-0-0)8 entrées TOR et 8 sorties TOR, port série DB9États et commandes TOR
1P1IO520200002G (IO5202-TB-16-0-0-0)8 entrées TOR et 8 sorties TOR, port série bornierÉtats et commandes TOR
1P1IO520200003G (IO5202-DB-0-0-8-0)8 entrées analogiques tension ou 4-20 mA, port série DB9Capteurs 4-20 mA ou tension
1P1IO520200004G (IO5202-TB-0-0-8-0)8 entrées analogiques tension ou 4-20 mA, port série bornierCapteurs 4-20 mA ou tension
1P1IO520200005G (IO5202-DB-6-2-4-0)6 entrées TOR, 2 relais, 4 entrées analogiques, port série DB9Local technique mixte
1P1IO520200006G (IO5202-TB-6-2-4-0)6 entrées TOR, 2 relais, 4 entrées analogiques, port série bornierLocal technique mixte
1P1IO520200007G (IO5202-DB-8-4-0-0)8 voies TOR configurables par cavalier, 4 relais, port série DB9Commandes de pompes ou ventilateurs
1P1IO520200008G (IO5202-TB-8-4-0-0)8 voies TOR configurables par cavalier, 4 relais, port série bornierCommandes de pompes ou ventilateurs
1P1IO520200009G (IO5202-DB-0-0-4-4)4 entrées et 4 sorties analogiques, port série DB9Régulation de vannes ou variateurs
1P1IO52020000AG (IO5202-TB-0-0-4-4)4 entrées et 4 sorties analogiques, port série bornierRégulation de vannes ou variateurs

Les versions Wi-Fi (suffixe -W) restent référencées pour les commandes existantes, mais ATOP les a déclarées en fin de vie en octobre 2021, au profit des versions filaires : disponibilité à confirmer avant commande.

Caractéristiques techniques

Ethernet2 x RJ45 10/100 Mbit/s, IEEE 802.3 et 802.3u, MDI/MDI-X automatique
Port série1 x RS-232, RS-422, RS-485 2 ou 4 fils, détection RS-485 automatique
Connecteur sérieBornier 5 points pas de 3,81 mm (versions TB) ou DB9 (versions DB)
Paramètres série1 200 à 234 000 bit/s (fiche technique) ; 7 ou 8 bits de données ; 1 ou 2 bits de stop
ProtocolesModbus TCP/RTU/ASCII, MQTT, MQTT over TLS, SNMP v1/v2c/v3, TCP, UDP, IPv4, DHCP client/serveur, HTTP, HTTPS, NTP client, Telnet, ARP, SMTP avec TLS
Entrées TORContact sec (1 = court-circuit à la masse) ou tension (1 = 0 à 3 VDC, 0 = 10 à 30 VDC), compteur 250 Hz, isolation 3 kVrms
Sorties TOR30 VDC nominal, 500 mA au total, sortie impulsions, protection surtension 45 VDC et surintensité 2,6 A, isolation 3 kVrms
Sorties relaisForme A, résistance d'isolement 1 GΩ sous 500 VDC, isolation 3 kVrms entre contacts
Entrées analogiquesTension ±60 mV à ±10 V ou courant 4-20 mA ; 16 bits ; précision ±0,1 % PE (tension) et ±0,2 % PE (courant) ; plus de 10 échantillons/s par voie
Sorties analogiques±10 VDC ou 4-20 mA ; 16 bits ; ±0,1 % PE à 25 °C ; résistance interne 500 Ω
Alimentation12 à 48 VDC, 0,6 à 0,2 A, bornier 3 points verrouillable pas de 5,08 mm, protection contre l'inversion de polarité
Consommation9,6 W max
BoîtierSPCC, IP30 selon EN 60529
Dimensions (l x H x P)45,3 x 89,6 x 110 mm
Poids350 g
MontageRail DIN ou mural (en option)
Température de fonctionnement-40 à 70 °C
Température de stockage-40 à 85 °C
Sécurité électriqueEN 62368-1
CEMEN 55032, EN 55024, EN 55035, EN 61000-6-2, EN 61000-6-4, FCC Part 15B et Part 18
MTBF22,66 ans
Garantie5 ans

Critères de sélection

Connectivité radio
Aucune (filaire)
Interfaces et bus de terrain
Ethernet, RS-485, RS-232, RS-422, Modbus RTU
Protocoles IP et intégration
Modbus TCP, MQTT, SNMP, E-mail (SMTP)
Usage
GTB / intégration BMS, Comptage énergétique, Confort thermique / CVC, Télégestion de sites distants, Réseau industriel
Alimentation
Très basse tension DC (5 à 60 V)
Indice de protection
IP20 à IP40 (intérieur)
Type de montage
Mural, Rail DIN
Nombre de ports Ethernet
2 ports
Fonctions réseau
Ports série intégrés, E/S intégrées
Entrées et sorties
Entrée TOR / contact sec, Entrée impulsion / comptage, Entrée analogique 4-20 mA, Entrée analogique 0-10 V, Sortie relais, Sortie TOR / transistor, Sortie analogique
Autonomie
Sans objet (alimenté)
Plage de mesure
Entrées analogiques : -10 à +10 V ou 4 à 20 mA
Précision
Entrées analogiques : ±0,1 % PE en tension, ±0,2 % PE en courant
Variante
5 configurations d'E/S, port série DB9 ou bornier
Entrées TOR
Contact sec ou tension, mode compteur jusqu'à 250 Hz, isolation 3 kVrms
Sorties TOR
30 VDC nominal, 500 mA au total, sortie impulsions, isolation 3 kVrms
Relais
Forme A (contact à fermeture), isolation 3 kVrms entre contacts
Analogique
16 bits ; entrées ±60 mV à ±10 V ou 4-20 mA ; sorties ±10 V ou 4-20 mA
Ports
2 x RJ45 10/100 Mbit/s indépendants, 1 x RS-232/422/485
Garantie
5 ans
Configuration E/S
8 DI + 8 DO, 8 AI 16 bits, 6 DI + 2 relais + 4 AI, 8 DI/DO + 4 relais, 4 AI + 4 AO
Connecteur série
DB9, Bornier
Réseau
Ethernet, Ethernet + Wi-Fi

Contenu et accessoires compatibles

Accessoires ATOP compatibles, en option :

  • Alimentation rail DIN SDR-75-24, 24 VDC 75 W, parmi nos alimentations rail DIN et adaptateurs secteur
  • Adaptateur secteur UNE315-1212 (EU-Y), 12 VDC 1,25 A
  • Adaptateur ADP-DB9(F)-TB5, DB9 femelle vers bornier 5 points
  • Kit de fixation murale aluminium WMK-454-Black

Documentation

Fiche technique ATOP IO5202PDFOuvrir : Fiche technique ATOP IO5202
Fiche techniquePDF · 243 KoOuvrir : Fiche technique
Guide de démarrage rapidePDF · 652 KoOuvrir : Guide de démarrage rapide
Manuel utilisateurPDFOuvrir : Manuel utilisateur

Toutes les documentations ATOP

Questions fréquentes

Comment choisir la configuration d'E/S ?

Le code IO5202-xx-a-b-c-d indique dans l'ordre les voies TOR, les relais, les entrées analogiques et les sorties analogiques. Pour remonter des états et des défauts, la 16-0-0-0 suffit. Pour des capteurs 4-20 mA, choisir la 0-0-8-0. La 0-0-4-4 convient à la régulation de vannes ou de variateurs, la 6-2-4-0 à un petit local technique mixte.

Comment l'intégrer dans une GTB en Modbus TCP ?

Le module répond en esclave Modbus TCP, identifiant 1 par défaut, sur le port 1502, modifiable dans l'interface web, par exemple en 502. Les entrées TOR se lisent en code fonction 02, les sorties TOR en 01, les entrées analogiques en 04 et les sorties analogiques en registres de maintien (code 03).

Peut-on envoyer les mesures vers un broker MQTT ou un cloud ?

Oui. Le module publie ses E/S sur un broker MQTT avec qualité de service 0, 1 ou 2, en clair ou chiffré TLS avec certificat d'autorité importé. Les données peuvent être interrogées, enregistrées ou envoyées automatiquement à chaque changement d'état.

Les sorties TOR peuvent-elles piloter directement une charge ?

Les sorties TOR sont prévues pour 30 VDC nominal avec 500 mA au total sur la carte : elles commandent des relais d'interface ou des voyants. Pour piloter un contacteur ou un circuit séparé, préférer les versions à relais (6-2-4-0 ou 8-4-0-0), dont les contacts sont isolés à 3 kVrms.

Existe-t-il encore une version Wi-Fi ?

Les versions à client Wi-Fi (suffixe -W) figuraient dans les anciennes fiches techniques ATOP. Le constructeur les a déclarées en fin de vie en octobre 2021 et la fiche v1.4 ne liste plus que les dix versions filaires. Nous vérifions leur disponibilité au cas par cas ; pour un nouveau projet, les versions Ethernet sont à privilégier.

À propos de ATOP

ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.

Voir toute la gamme ATOP

Demander un devis pour le IO5202

Indiquez la configuration d'E/S, le connecteur série, le nombre de points à superviser et les quantités : nous vous répondons sous 24 h ouvrées avec des tarifs adaptés à votre volume.

Nos techniciens vous aident à choisir la combinaison d'E/S et à préparer la table Modbus ou les sujets MQTT pour votre GTB.
