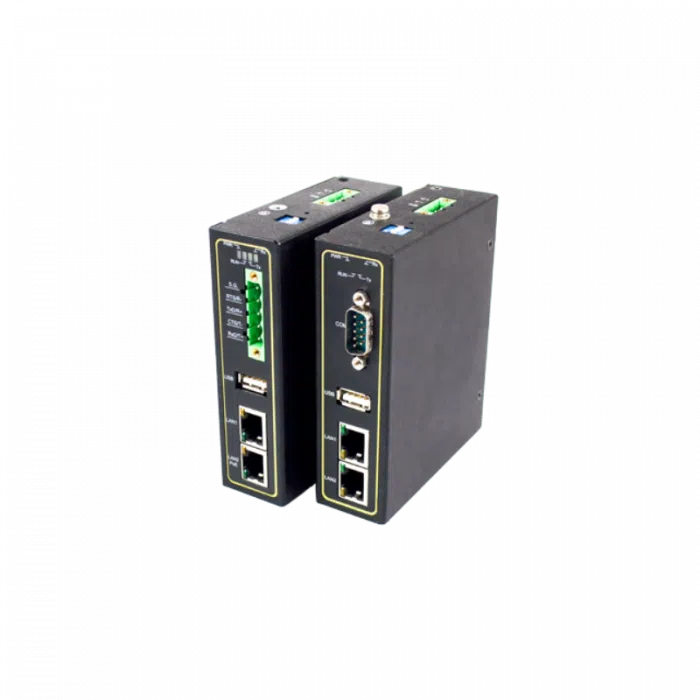

ATOP MB5901 - Passerelle Modbus série vers Modbus TCP 1 port, VPN et option PoE
- Conversion bidirectionnelle Modbus TCP vers Modbus RTU et ASCII, 16 clients TCP et 32 esclaves
- 1 port RS-232/422/485 sur DB9 ou bornier, 2 ports Ethernet 10/100 avec RSTP
- VPN OpenVPN ou IPsec intégré, jusqu'à 37,9 Mbit/s chiffrés
- Alimentation 9 à 48 VDC (6 W max) ou PoE IEEE 802.3af selon version
- Boîtier métal IP30 de 32 mm de large, -40 à 85 °C, garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-422, RS-485, USB |
| Protocoles IP et intégration | E-mail (SMTP), Modbus TCP, SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Ports série intégrés, VPN |
| Autonomie | Sans objet (alimenté) |
| Variante | Connecteur série DB9 mâle ou bornier ; alimentation 9 à 48 VDC ou PoE 802.3af |
| Conversion Modbus | Modbus TCP, Modbus RTU et Modbus ASCII bidirectionnels, remappage d'identifiants (Virtual ID) |
| Ports série | 1 x RS-232/422/485 sélectionnable par logiciel, 1 200 à 921 600 bit/s |
| Ports Ethernet | 2 x RJ45 10/100 Mbit/s, RSTP IEEE 802.1D-2004 |
| Sécurité | OpenVPN client/serveur ou IPsec, jusqu'à 37,9 Mbit/s, HTTPS, SMTP/TLS |
| Connecteur | DB9 mâle ou bornier 5 points, USB type A |
| Garantie | 5 ans |
| Connecteur série | DB9 mâle, Bornier |
| Alimentation (version) | 9 à 48 VDC, PoE 802.3af |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- RS-422
- Modbus RTU
- USB
- Modbus TCP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La passerelle Modbus TCP ATOP MB5901 raccorde un équipement ou un bus série Modbus RTU/ASCII au réseau Ethernet et convertit les échanges dans les deux sens. Son port RS-232, RS-422 ou RS-485 se règle par logiciel, et ses deux ports RJ45 permettent un raccordement redondant.
Elle vise les intégrateurs GTB, les exploitants multisites et les industriels qui veulent superviser des compteurs, onduleurs, groupes froids ou automates série. Le VPN intégré sécurise l'accès distant et la version PoE supprime l'alimentation locale. Elle fait partie de nos passerelles Modbus RTU / Modbus TCP de la gamme ATOP.
Points forts du MB5901
- Conversion bidirectionnelle Modbus TCP, Modbus RTU et Modbus ASCII, remappage des identifiants (Virtual ID)
- 1 port série RS-232/422/485 sélectionnable par logiciel, de 1 200 à 921 600 bit/s
- 2 ports RJ45 10/100 Mbit/s et redondance RSTP IEEE 802.1D-2004
- OpenVPN client/serveur ou IPsec, débit chiffré annoncé jusqu'à 37,9 Mbit/s
- Jusqu'à 16 clients Modbus TCP et 32 connexions esclaves
- Alimentation 9 à 48 VDC, 6 W max, ou PoE IEEE 802.3af sur les versions PoE
- Boîtier SPCC IP30 de 32 x 110 x 90 mm, 400 g, fonctionnement de -40 à 85 °C
- SNMP v1/v2c/v3, HTTPS, SMTP/TLS, garantie 5 ans, MTBF de 21,16 ans
Applications en bâtiment et sur site technique
- Tertiaire : remonter un bus de compteurs d'énergie RS-485 vers la GTB en Modbus TCP
- Datacenter et salles serveurs : intégrer onduleurs et unités de climatisation Modbus RTU dans la supervision technique
- Télégestion : interroger une chaufferie, une station de relevage ou une sous-station distante à travers un tunnel VPN
- Santé et enseignement : version PoE posée en faux plafond près d'une centrale de traitement d'air, sans alimentation locale
- Industrie et locaux non chauffés : fonctionnement de -40 à 85 °C en coffret extérieur ou en local technique exposé
Intégration et compatibilité
Côté Ethernet, le MB5901 fonctionne en serveur ou client Modbus TCP, ou en port COM virtuel avec le logiciel de redirection ATOP pour Windows et Linux. Côté série, il agit en maître Modbus RTU/ASCII face aux esclaves, ou en esclave face à un automate série. La GTB, le superviseur ou l'automate l'interroge en Modbus TCP standard.
La configuration passe par l'interface web, la console Telnet ou série, ou l'utilitaire ATOP Management Utility. La passerelle gère DHCP, SNMP v1/v2c/v3, HTTPS, SMTP/TLS, PPTP et RFC2217. Pour du transport série transparent sans conversion Modbus, voir nos serveurs de ports série.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1MB5901DB001G (MB5901-DB) | Port série sur DB9 mâle, alimentation 9 à 48 VDC | Équipements RS-232 ou câbles DB9 existants |
| 1P1MB5901TB001G (MB5901-TB) | Port série sur bornier 5 points, alimentation 9 à 48 VDC | Bus RS-485 câblé en armoire |
| 1P1MB5901DB003G (MB5901-PoE-DB) | DB9 mâle, alimentation PoE IEEE 802.3af | Pose sans alimentation locale, équipement RS-232 |
| 1P1MB5901TB003G (MB5901-PoE-TB) | Bornier 5 points, alimentation PoE IEEE 802.3af | Bus RS-485 en faux plafond ou local sans prise |
Caractéristiques techniques
| Protocoles Modbus | Modbus TCP serveur/client ou VCOM ; Modbus RTU/ASCII maître ou esclave |
| Capacités Modbus | 16 clients Modbus TCP, 32 connexions esclaves |
| Ethernet | 2 x RJ45, IEEE 802.3 10BaseT, 802.3u 100BaseT(X), 802.3af sur versions PoE |
| Port série | 1 x RS-232/422/485 sélectionnable par logiciel |
| Connecteurs série | DB9 (versions DB) ou bornier 5 points pas de 5,08 mm (versions TB) |
| Paramètres série | 1 200 à 921 600 bit/s ; 5 à 8 bits de données ; 1 ou 2 bits de stop |
| Contrôle de flux | Aucun, Xon/Xoff, RTS/CTS |
| USB | 1 port USB 2.0 type A |
| Protocoles réseau | IPv4, ICMP, TCP, UDP, DHCP client, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, SMTP/TLS, PPTP, RFC2217, RSTP 802.1D-2004 |
| VPN | OpenVPN client/serveur ou IPsec (pair à pair ou vers site), jusqu'à 37,9 Mbit/s |
| Configuration | Interface web, Telnet, ATOP Management Utility, port COM virtuel Windows et Linux |
| Alimentation | 9 à 48 VDC (versions standard) ou PoE par le câble Ethernet (versions PoE) |
| Connecteur d'alimentation | Bornier 3 points verrouillable pas de 5,08 mm, protection contre l'inversion de polarité |
| Consommation | 0,65 A à 9 VDC, environ 6 W max |
| Boîtier | SPCC, IP30, bouton reset |
| Dimensions (l x H x P) | 32 x 110 x 90 mm |
| Poids | 400 g |
| Montage | Rail DIN, mural avec kit en option |
| Température de fonctionnement | -40 à 85 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Sécurité électrique | EN 60950-1, EN 62368-1 |
| CEM | FCC Part 15 sous-partie B classe A, EN 55032, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61000-6-2, EN 61000-6-4 |
| Robustesse | Chocs IEC 60068-2-27, chute IEC 60068-2-32, vibrations IEC 60068-2-64 |
| MTBF | 21,16 ans (MIL-HDBK-217F) |
| Conformité | RoHS II |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, RS-422, Modbus RTU, USB
- Protocoles IP et intégration
- Modbus TCP, SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- VPN, Ports série intégrés
- Autonomie
- Sans objet (alimenté)
- Variante
- Connecteur série DB9 mâle ou bornier ; alimentation 9 à 48 VDC ou PoE 802.3af
- Conversion Modbus
- Modbus TCP, Modbus RTU et Modbus ASCII bidirectionnels, remappage d'identifiants (Virtual ID)
- Ports série
- 1 x RS-232/422/485 sélectionnable par logiciel, 1 200 à 921 600 bit/s
- Ports Ethernet
- 2 x RJ45 10/100 Mbit/s, RSTP IEEE 802.1D-2004
- Sécurité
- OpenVPN client/serveur ou IPsec, jusqu'à 37,9 Mbit/s, HTTPS, SMTP/TLS
- Connecteur
- DB9 mâle ou bornier 5 points, USB type A
- Garantie
- 5 ans
- Connecteur série
- DB9 mâle, Bornier
- Alimentation (version)
- 9 à 48 VDC, PoE 802.3af
Contenu et accessoires compatibles
Accessoires ATOP compatibles, en option :
- Adaptateur secteur UNE315-1212 (EU-Y), 12 VDC 1,25 A, avec bornier 3 points, parmi nos alimentations rail DIN et adaptateurs secteur
- Adaptateur ADP-DB9(F)-TB5, DB9 femelle vers bornier 5 points
- Kit de fixation murale aluminium WMK-315-Black
Documentation
Questions fréquentes
Quelle différence entre le MB5901 et le MB5201 ?
Les deux convertissent Modbus TCP vers Modbus RTU/ASCII sur un port série. Le MB5901 ajoute un second port Ethernet avec redondance RSTP, un VPN OpenVPN ou IPsec intégré, une version alimentée en PoE et une plage de -40 à 85 °C. Le MB5201, plus compact, convient aux armoires tertiaires sans besoin d'accès distant chiffré.
Comment fonctionne la version PoE ?
Les versions MB5901-PoE-DB et MB5901-PoE-TB sont alimentées par le câble Ethernet selon la norme IEEE 802.3af. Il suffit d'un switch PoE ou d'un injecteur : aucune alimentation locale n'est nécessaire, ce qui simplifie la pose dans un faux plafond ou un local sans prise.
Combien de clients et d'esclaves Modbus la passerelle gère-t-elle ?
ATOP indique jusqu'à 16 clients Modbus TCP simultanés côté réseau et 32 connexions esclaves côté série. Une GTB, un superviseur et un poste de maintenance peuvent donc interroger le même bus en parallèle.
Peut-on accéder au bus Modbus à distance de façon sécurisée ?
Oui. Le MB5901 intègre OpenVPN en client ou serveur et IPsec, avec un débit chiffré annoncé jusqu'à 37,9 Mbit/s. Un exploitant peut ainsi interroger un site distant à travers Internet sans exposer directement le port Modbus TCP.
Quelle différence avec le MB5901B ?
Le MB5901B est la déclinaison cellulaire 4G LTE de la gamme, pour les sites sans accès réseau filaire. Le MB5901 se raccorde au réseau local par ses deux ports RJ45 10/100 et dispose d'un port série RS-232/422/485 complet.
À propos de ATOP
ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le MB5901
Précisez la version (DB9 ou bornier, alimentation DC ou PoE), les équipements Modbus à raccorder et les quantités : nous vous répondons sous 24 h ouvrées avec des tarifs adaptés à votre volume.
Nos techniciens vous accompagnent sur le plan d'adressage Modbus et la mise en place du VPN.
