AKCP PRB - Relais piloté par capteur AC et DC pour automatisme d'alarme
- Relais commandé par les capteurs d’un boîtier AKCP : action automatique sur seuil d’alarme
- Versions AC 110/220 V (IEC C14/C13, 10 A) ou DC jusqu’à 125 V, 10 A et 480 W résistifs, contact NO ou NF
- Mini relais MSCR : 1 A sous 24 V DC ou 120 V AC, ou sortie 5 V DC 200 mA
- Alimenté par le port RJ45 du boîtier, déport jusqu’à 30 m en câble CAT5/6
- Pilotage aussi par l’interface web ou en SNMP, LED d’état intégrées
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | Confort thermique / CVC, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Pose libre / bureau, Rail DIN |
| Entrées et sorties | Sortie relais |
| Compatibilité | AKCP sensorProbe+ (sensorProbe1+, sensorProbe2+, sensorProbeX+), AKCP securityProbe 5E |
| Autonomie | Sans objet (alimenté) |
| Variante | AC 110/220 V NO ou NF, DC 125 V NO ou NF, mini relais MSCR |
| Connecteur | RJ45 vers le port capteur intelligent ; IEC C14/C13 (AC) ; bornier (DC et MSCR) |
| Pouvoir de coupure | AC et DC : 10 A ; MSCR : 1 A sous 24 V DC ou 120 V AC |
| Durée de vie | 20 millions de manœuvres à vide, 100 000 à charge nominale (PRB) |
| Version | AC normalement ouvert, AC normalement fermé, DC normalement ouvert, DC normalement fermé, Mini relais |
- Aucune (filaire)
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
Le relais piloté par capteur AKCP PRB (Sensor Controlled Relay) transforme une alarme de supervision en action immédiate : il démarre un ventilateur quand la température dépasse un seuil, allume un éclairage sur détection de mouvement ou coupe un circuit en cas de défaut. Il s'adresse aux exploitants de salles informatiques, aux services techniques et aux intégrateurs.
La gamme couvre les circuits secteur 110/220 V, les circuits à courant continu jusqu'à 125 V et les petites charges avec le mini relais MSCR. Chaque relais se branche sur un port capteur RJ45 d'un boîtier AKCP, qui l'alimente et exécute les règles d'alarme. La logique reste locale : même si le serveur de supervision est injoignable, l'action se déclenche.
Points forts du PRB
- Commande automatique par n'importe quel capteur AKCP du boîtier, sur changement d'état ou seuil

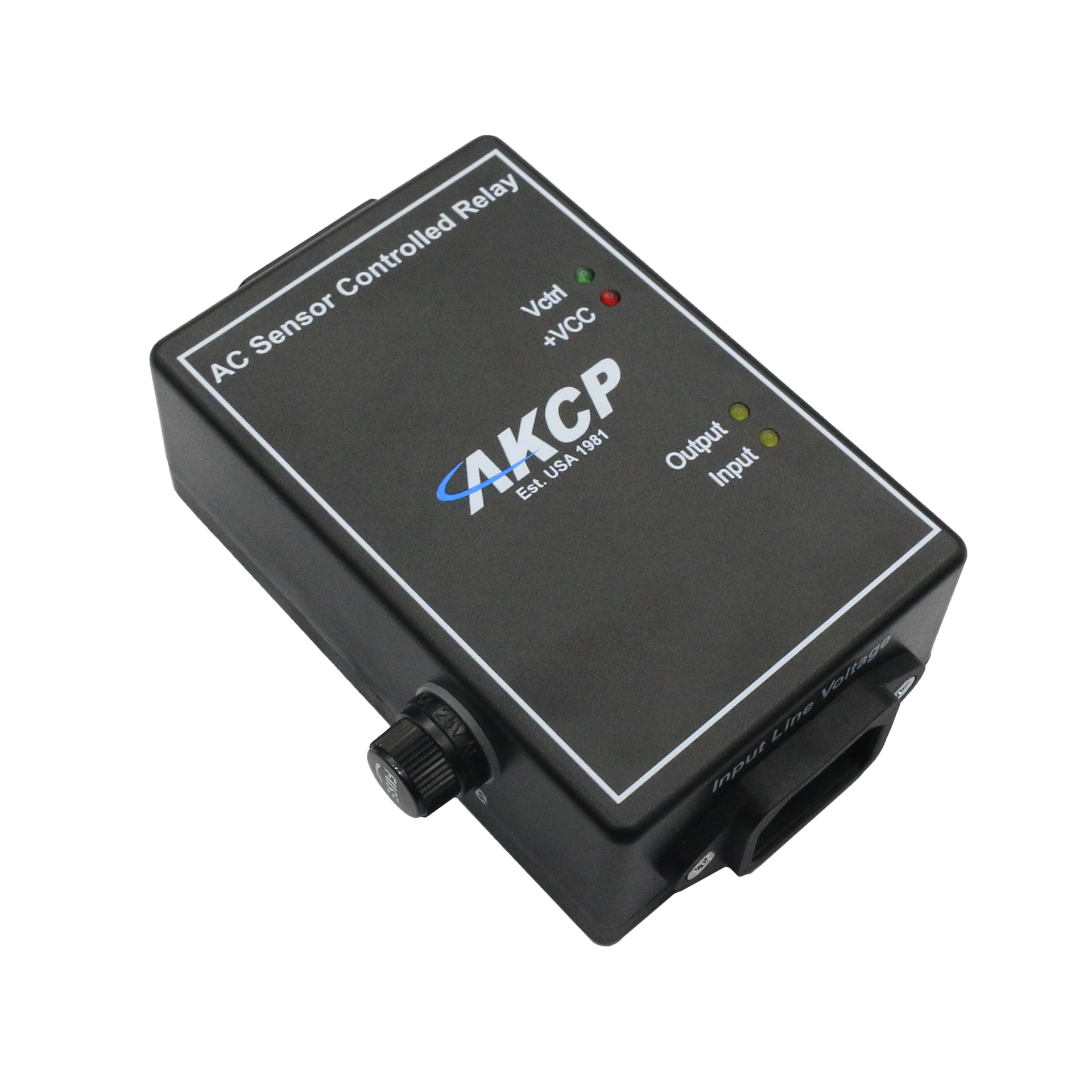

- Version AC : entrée IEC C14 et sortie IEC C13, connecteurs de 10 A en 110 ou 220 V AC
- Version DC : jusqu'à 125 V DC, 10 A, 480 W en charge résistive

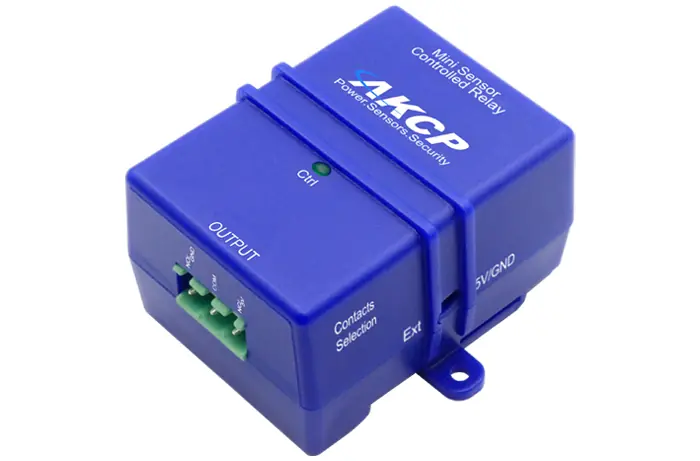

- Mini relais MSCR : contact libre 1 A (24 V DC ou 120 V AC) ou sortie 5 V DC 200 mA
- Varistances (MOV) et circuits d'amortissement (snubber) sur les versions AC, fusible 10 A intégré
- Durée de vie : 20 millions de manœuvres à vide, 100 000 à charge nominale (PRB)
- Alimenté par le boîtier, 471 mW typiques (PRB) ou 150 mW (MSCR)
- Déport jusqu'à 30 m du boîtier en câble CAT5/6, détection automatique et alarme de déconnexion
Applications en bâtiment et sur site technique
- Salles serveurs et datacenters : démarrage d'une ventilation ou d'une climatisation de secours sur température haute.
- Locaux techniques de bâtiments tertiaires et de collectivités : coupure d'une électrovanne ou d'un équipement sur détection de fuite d'eau.
- Sites télécoms et shelters isolés : redémarrage à distance d'un équipement bloqué, sans déplacement.
- Armoires industrielles : commande d'un contacteur de puissance par le mini relais MSCR, sur alarme d'environnement.
Intégration et compatibilité
Le PRB se raccorde aux ports capteurs intelligents RJ45 des boîtiers de supervision IP AKCP : gamme sensorProbe+ (sensorProbe1+, sensorProbe2+, sensorProbeX+) et securityProbe. L'action se paramètre dans son interface web : capteur source, état déclencheur (par exemple seuil critique haut), action du relais (marche, arrêt ou cycle d'une durée choisie).
Le relais se commande aussi depuis un outil externe grâce aux utilitaires SNMP en ligne de commande fournis par AKCP, en mode interactif ou par script. L'état du relais et les alarmes associées remontent par trap SNMP, e-mail ou SMS selon la configuration du boîtier, et s'affichent dans AKCPro Server pour une supervision multisite.
Pour commander plusieurs équipements depuis un même port, voir le relais 8 ports 8PRB et l'ensemble des relais IP et relais pilotés, ainsi que la gamme AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PRB-AC (110/220V) | Secteur 110/220 V, contact normalement ouvert, IEC C14/C13 | Démarrer une ventilation, un éclairage ou un équipement sur alarme |
| PRB-ACC (110V/220V) | Secteur 110/220 V, contact normalement fermé | Couper l'alimentation d'un équipement en cas de défaut |
| PRB00-DCO | Courant continu jusqu'à 125 V DC, 10 A, normalement ouvert | Sites télécoms et installations 48 V DC : mise en marche sur alarme |
| PRB00-DCC | Courant continu jusqu'à 125 V DC, 10 A, normalement fermé | Délestage ou coupure d'un circuit continu sur défaut |
| MSCR | Mini relais 1 A, contact libre ou sortie 5 V DC 200 mA, rail DIN | Piloter la bobine d'un contacteur ou le relais d'un équipement existant |
Caractéristiques techniques
| Raccordement au boîtier | RJ45, câble UTP CAT5e/6, déport jusqu'à 30 m (100 ft) |
|---|---|
| Alimentation | Par le boîtier AKCP, aucune alimentation externe |
| Version AC : entrée et sortie | 110 à 220 V AC, entrée IEC C14, sortie IEC C13, connecteurs 10 A |
| Version AC : pouvoir de coupure | 16 A sous 250 V AC en charge résistive, 8 A en charge inductive (cos φ 0,4) |
| Version DC : tension et courant | Jusqu'à 125 V DC, 10 A maximum, contact nominal 10 A sous 30 V DC |
| Version DC : puissance commutée | 480 W en charge résistive, 350 W en charge inductive (L/R = 7 ms) |
| Protection | Fusible 10 A ; MOV et circuits snubber (version AC) |
| Endurance PRB | 20 millions de manœuvres à vide, 100 000 à charge nominale |
| Consommation PRB | 471 mW typique (94,2 mA) |
| Signalisation PRB | 4 LED : tension d'entrée, tension de sortie, alimentation capteur, état du relais |
| Dimensions PRB | 115 x 80 x 40 mm |
| Température de fonctionnement PRB | -40 à +70 °C |
| MSCR : sortie | Bornier 3 points, contacts libres NO, NF, COM ou sortie 5 V, GND, COM (0,2 A) |
| MSCR : pouvoir de coupure | 1 A sous 24 V DC (30 V DC maximum) ou 120 V AC, 24 W / 120 VA |
| MSCR : consommation et dimensions | 150 mW typique (30 mA) ; 56 x 55 x 33,3 mm |
| MSCR : montage et température | Rail DIN ou vis ; -40 à +80 °C |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- Salle serveur / datacenter, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Type de montage
- Rail DIN, Pose libre / bureau
- Entrées et sorties
- Sortie relais
- Compatibilité
- AKCP sensorProbe+ (sensorProbe1+, sensorProbe2+, sensorProbeX+), AKCP securityProbe 5E
- Autonomie
- Sans objet (alimenté)
- Variante
- AC 110/220 V NO ou NF, DC 125 V NO ou NF, mini relais MSCR
- Connecteur
- RJ45 vers le port capteur intelligent ; IEC C14/C13 (AC) ; bornier (DC et MSCR)
- Pouvoir de coupure
- AC et DC : 10 A ; MSCR : 1 A sous 24 V DC ou 120 V AC
- Durée de vie
- 20 millions de manœuvres à vide, 100 000 à charge nominale (PRB)
- Version
- AC normalement ouvert, AC normalement fermé, DC normalement ouvert, DC normalement fermé, Mini relais
Contenu et accessoires compatibles
Chaque relais est livré seul. Il nécessite un boîtier AKCP doté de ports capteurs intelligents RJ45 et un câble réseau CAT5/6 pour le raccordement.
Accessoires utiles : rallonges RJ45 AKCP, sondes de température, détecteurs de fuite et contacts de porte.
Documentation
Questions fréquentes
Le relais PRB fonctionne-t-il sans boîtier AKCP ?
Non. Le relais se branche sur un port capteur intelligent RJ45 d'un boîtier sensorProbe+ ou securityProbe, qui l'alimente, le détecte automatiquement et exécute la logique d'alarme. Sans boîtier de base, il ne reçoit ni alimentation ni commande.
Faut-il choisir un contact normalement ouvert ou normalement fermé ?
Le contact normalement ouvert (NO) laisse la charge hors tension au repos et l'alimente sur alarme : c'est le choix pour démarrer un extracteur ou allumer un gyrophare. Le contact normalement fermé (NF) alimente la charge au repos et la coupe sur alarme : il sert à isoler un équipement en cas de défaut.
Quelle différence entre le PRB et le mini relais MSCR ?
Le PRB commute directement une charge de puissance : 10 A en secteur 110/220 V pour la version AC, jusqu'à 125 V DC et 10 A pour la version DC, dans la limite de 480 W en charge résistive. Le MSCR est limité à 1 A sous 24 V DC ou 120 V AC : il sert à piloter la bobine d'un contacteur ou le relais d'un équipement existant, ou à fournir 5 V DC sous 200 mA.
Peut-on commander le relais à distance, sans alarme ?
Oui. En plus des actions automatiques déclenchées par un capteur, le relais se commande manuellement depuis l'interface web du boîtier et depuis un poste externe avec les utilitaires en ligne de commande SNMP fournis par AKCP.
À quelle distance du boîtier peut-on installer le relais ?
La documentation AKCP indique un déport jusqu'à 30 m (100 ft) depuis le port capteur du boîtier, avec un câble réseau CAT5 ou CAT6 standard.
À propos de AKCP
AKCP est une entreprise américaine fondée en 1981, spécialisée dans la fabrication de solutions de surveillance environnementale pour les centres de données et les infrastructures critiques.
Voir toute la gamme AKCPDemander un devis pour le PRB
Précisez le boîtier AKCP en place, la tension et le courant de la charge à commander : nous vous indiquons la version adaptée sous 24 h ouvrées. Les tarifs sont établis selon les quantités et la configuration.
