Poynting PUCK-2 - Antenne 5G/4G omnidirectionnelle 2x2 MIMO IP69K
- Antenne 5G/4G 2x2 MIMO, deux voies de 617 à 6 000 MHz
- Gain jusqu'à 6,5 dBi par voie, omnidirectionnelle
- Dôme Ø99,3 x 36 mm, 2 câbles RTK-031 de 2 m en SMA mâle
- IP69K, IK10, -40 à +80 °C, homologation eMark
- Fixation par tige filetée, mât, mur, aimant ou adhésif
| Connectivité radio | 2G / 3G, 4G LTE, 5G, LTE-M, NB-IoT, Wi-Fi |
|---|---|
| Usage | Réseau industriel, Télégestion de sites distants |
| Indice de protection | IP69K |
| Type de montage | Adhésif, Magnétique, Mural, Panneau / encastré, Sur mât ou poteau |
| Bande de fréquences | LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Autonomie | Sans objet (alimenté) |
| Caractéristiques d'antenne | Omnidirectionnelle, 2x2 MIMO (2 voies), gain jusqu'à 6,5 dBi |
| Connecteur | 2 x SMA mâle sur câbles RTK-031 de 2 m montés en usine |
| Homologation eMark | E1*10R06/01*9551*00 |
| Couleur | Noir, Blanc |
- NB-IoT
- LTE-M
- 4G LTE
- 5G
- 2G / 3G
- Wi-Fi
- IP69K
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Poynting PUCK-2 est une antenne 5G MIMO omnidirectionnelle qui loge deux antennes cellulaires dans un dôme de 99 mm de diamètre. Chacune couvre 617 à 6 000 MHz, avec un gain qui atteint 6,5 dBi, pour alimenter les deux entrées principales d'un routeur 4G ou 5G avec un seul point de fixation.
Elle répond à un besoin courant en exploitation : un routeur de télégestion enfermé dans une armoire métallique perd une grande partie de son signal. Posée sur le toit de l'armoire ou en façade, la PUCK-2 rétablit une liaison 2x2 MIMO stable. Son boîtier IP69K et IK10 résiste aux intempéries, au lavage haute pression, aux chocs et au vandalisme.
Points forts du PUCK-2
- Deux antennes cellulaires en 2x2 MIMO dans un seul boîtier
- Bandes 617 à 6 000 MHz : 2G, 3G, 4G LTE, 5G sub-6 GHz, LTE-M et NB-IoT
- Gain maximal de 6,5 dBi par voie, ROS inférieur à 2,5:1
- Dôme bas Ø99,3 x 36 mm, 0,376 kg
- IP69K, IK10, brouillard salin MIL-STD 810G, vent jusqu'à 220 km/h
- Boîtier ignifuge UL 94-HB et stabilisé UV, -40 à +80 °C
- Deux câbles RTK-031 de 2 m montés en usine, connecteurs SMA mâle
- Fixation polyvalente fournie : tige filetée, mât, mur, aimant, adhésif
Applications en bâtiment et sur site technique
- Routeurs 4G et 5G de télégestion en chaufferie, sous-station, local de pompage ou poste électrique
- Accès Internet de secours d'un bâtiment tertiaire ou d'un site d'enseignement via un routeur double SIM
- Vidéosurveillance et contrôle d'accès de parkings, chantiers et sites isolés reliés en 4G
- Entrepôts, plateformes logistiques et quais de chargement
- Véhicules techniques et navettes équipés d'un routeur embarqué
Intégration et compatibilité
Les deux câbles se vissent sur les connecteurs LTE principal et secondaire (souvent notés MAIN et AUX ou DIV) d'un routeur 4G ou 5G industriel. Les connecteurs SMA mâle conviennent à la plupart des routeurs industriels ; un adaptateur coaxial règle les autres cas. L'antenne est passive et ne demande aucune alimentation.
La couverture de 617 à 6 000 MHz rend la PUCK-2 indépendante de l'opérateur et des agrégations de porteuses utilisées, y compris en 5G à 3,5 GHz. Pour un routeur qui a aussi besoin du Wi-Fi ou du GNSS, les modèles multifonctions de la gamme PUCK regroupent toutes les antennes dans le même dôme. Comparez les solutions dans notre rayon antennes 4G, 5G et LoRaWAN.

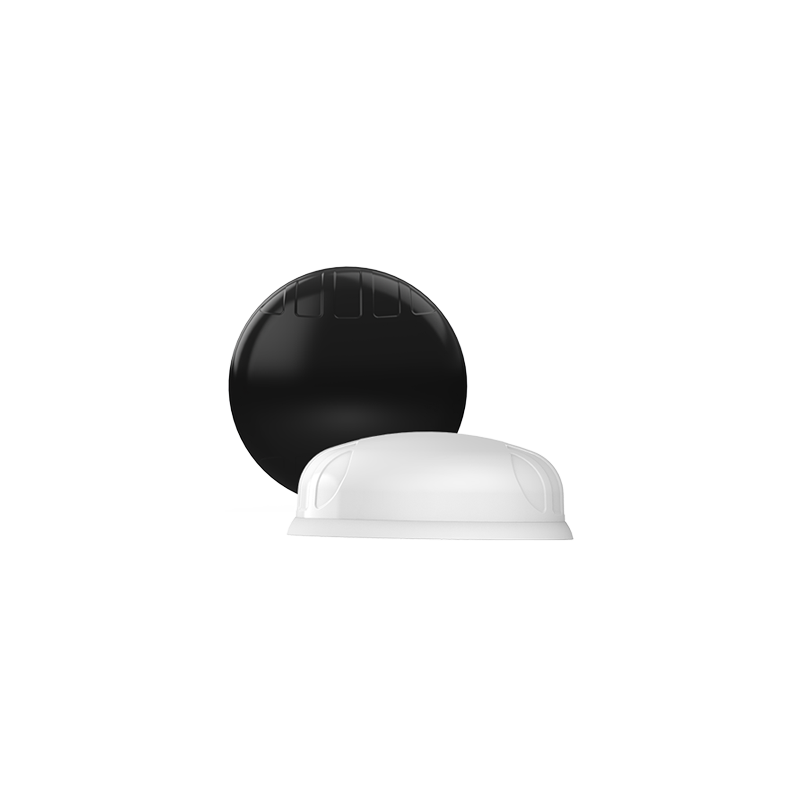

Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PUCK-2 | Boîtier noir PC+ABS sans halogène | Armoires, véhicules et équipements sombres |
| PUCK-2-W | Boîtier blanc ASA stabilisé UV | Façades, toitures claires, pose discrète en intérieur |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne omnidirectionnelle 2x2 MIMO (2 voies cellulaires) |
| Bandes | 617 à 960 MHz, 1 427 à 1 517 MHz, 1 710 à 2 700 MHz, 3 400 à 4 200 MHz, 5 000 à 6 000 MHz |
| Gain maximal (voies 1 et 2) | 0 dBi (617-960 MHz), 1 dBi (1 427-1 517 MHz), 5 dBi (1 710-2 700 MHz), 4,5 dBi (3 400-4 200 MHz), 6,5 dBi (5 000-6 000 MHz) |
| ROS (VSWR) | Inférieur à 2,5:1 |
| Puissance admissible | 10 W |
| Impédance et polarisation | 50 ohms, linéaire verticale, court-circuit DC |
| Câbles et connecteurs | 2 x RTK-031 de 2 m montés en usine, SMA mâle |
| Pertes du câble | 0,56 dB/m à 900 MHz, 0,91 dB/m à 2 400 MHz, 1,2 dB/m à 3 000 MHz |
| Dimensions et poids | Ø99,3 x 36 mm, 0,376 kg (emballée : 150 x 150 x 120 mm, 0,553 kg) |
| Matériau du radôme | PC+ABS sans halogène (noir), ASA stabilisé UV (blanc) |
| Montage | Tige filetée Ø20 (paroi jusqu'à 60 mm), mât, mur, base magnétique, adhésif |
| Protection | IP69K, IK10, vent jusqu'à 220 km/h, UL 94-HB |
| Températures | -40 à +80 °C en fonctionnement et en stockage |
| Environnement | Intérieur et extérieur, brouillard salin MIL-STD 810G / ASTM B117, humidité jusqu'à 98 % |
| Homologations | eMark E1*10R06/01*9551*00, CE, RoHS |
| Codes constructeur | A-PUCK-0002-V2-01 (noir), A-PUCK-0002-V2-01-W (blanc) |
Critères de sélection
- Connectivité radio
- NB-IoT, LTE-M, 4G LTE, 5G, 2G / 3G, Wi-Fi
- Usage
- Télégestion de sites distants, Réseau industriel
- Indice de protection
- IP69K
- Type de montage
- Mural, Sur mât ou poteau, Magnétique, Adhésif, Panneau / encastré
- Bande de fréquences
- LTE / 5G (617-6000 MHz), Sub-GHz LTE (617-960 MHz), Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Autonomie
- Sans objet (alimenté)
- Caractéristiques d'antenne
- Omnidirectionnelle, 2x2 MIMO (2 voies), gain jusqu'à 6,5 dBi
- Connecteur
- 2 x SMA mâle sur câbles RTK-031 de 2 m montés en usine
- Homologation eMark
- E1*10R06/01*9551*00
- Couleur
- Noir, Blanc
Contenu et accessoires compatibles
L'antenne est livrée avec ses deux câbles montés, deux tiges filetées amovibles de 35 et 75 mm, un support mât et mur, une base magnétique et un adhésif double face.
Pour déporter l'antenne plus loin du routeur, prévoyez deux rallonges identiques parmi nos câbles coaxiaux faibles pertes. Voir aussi toute la gamme Poynting.
Documentation
Questions fréquentes
Pourquoi choisir une antenne 2x2 MIMO pour un routeur 4G ou 5G ?
La plupart des routeurs 4G et 5G ont deux entrées d'antenne principales. En les raccordant toutes les deux, le routeur exploite deux flux radio : débit plus élevé et liaison plus stable quand le signal est faible ou perturbé. La PUCK-2 regroupe ces deux antennes dans un seul dôme de 99 mm.
Quel est le gain de la PUCK-2 selon les bandes ?
Sur chacune des deux voies : 0 dBi de 617 à 960 MHz, 1 dBi de 1 427 à 1 517 MHz, 5 dBi de 1 710 à 2 700 MHz, 4,5 dBi de 3 400 à 4 200 MHz et 6,5 dBi de 5 000 à 6 000 MHz. Le ROS reste inférieur à 2,5:1.
Quelle différence avec la PUCK-1 ?
La PUCK-1 n'a qu'une voie SISO, pour les modems et routeurs mono-antenne. La PUCK-2 en a deux, avec deux câbles de 2 m, pour les routeurs MIMO. Le format du boîtier, l'IP69K et les accessoires de fixation sont les mêmes.
Les câbles peuvent-ils être rallongés ?
Oui, avec deux rallonges coaxiales identiques, une par voie. Gardez des longueurs égales et le câble le plus court possible : le câble RTK-031 fourni perd déjà environ 0,9 dB par mètre à 2,4 GHz.
À propos de Poynting
Poynting est un fabricant d'antennes sud-africain, basé à Johannesburg, qui conçoit et fabrique des antennes large bande pour les réseaux cellulaires 4G et 5G, le Wi-Fi, le GNSS et l'IoT. Ses produits équipent routeurs, passerelles et compteurs communicants dans l'industrie, le transport, l'agriculture et le bâtiment, avec des boîtiers prévus pour l'extérieur.
Voir toute la gamme PoyntingDemander un devis pour le PUCK-2
Indiquez le modèle de routeur, la couleur et le nombre d'antennes : nous vous répondons sous 24 h ouvrées avec un tarif selon les quantités. Nos techniciens vérifient la compatibilité des connecteurs et vous conseillent sur la longueur de câble.
